Pannello Fotovoltaico a Paraffina Liquida, Fai Da Te
FinePagina

kekko.alchemi

Avatar
GigaWatt


Gruppo:Utente
Messaggi:5226

Stato:



Inviato il: 23/9/2011,16:26

Salve a tutti, apro questo post per descrivervi la realizzazione di un pannello fotovoltaico con le celle in immersione di paraffina liquida (olio di vasellina puro).

La paraffina liquida ha ottime proprietà e qualità:

- Ottima resistenza al freddo, congela a -6 °C.
- Congelando non aumenta di volume.
- Ottima trasparenza, più del vetro.
- Ottimo potere come isolante elettrico.
- Buon conduttore di calore.
- Basso costo, circa 5-6 Eur/litro
- E' liquida, perciò permette le dilatazioni termiche alle celle evitando la rottura delle stesse.

Sulla base di queste ottime proprietà mi è venuta l'idea di incapsulare le celle mettendole a bagno nella paraffina liquida. Per fare questo ho utilizzato un doppio vetro, il primo spesso 5 mm e il secondo spesso 3mm. Ho incollato sul vetro da 3mm la cella con del silicone per specchi dalla parte non fotosensibile. Nell'incollarla ho lasciato un po' di spessore di silicone che la tenesse sollevata di circa 1 mm dal vetro (va bene anche 0,5mm). Poi ho preso il vetro da 5mm e applicando degli spessori sul vetro con la cella, ho appoggiato anche questo in modo da lasciare sempre 1mm di aria fra vetro e cella. A questo punto ho sigillato sui 4 lati i due vetri con dentro la cella e ho lasciato sull'estrmità uno spazio di circa 1 cm dove non c'era silicone. Da lì ho versato, quando il silicone aveva tirato, la paraffina liquida tra i due vetri ed ho così ottenuto una incapsulatura perfetta della cella, ottenendo un risultato migliore dei pannelli commerciali che utilizzano l'EVA.

Se si applicano due tubetti sul pannello, uno sopra e uno sotto, è possibile far circolare la paraffina liquida in uno scambiatore di calore e ricavarne acqua calda facendo aumentare inoltre il rendimento delle celle.

Qui sotto vi metto il video di come ho saldato le celle e qualche foto di come è venuto il minipannello a paraffina liquida. Fra una decina di giorni se avrò tempo prendo un vetro più gtrande e realizzo un pannello a 60 celle.



Saluti kekko




Modificato da kekko.alchemi - 23/9/2011, 18:36


---------------
L'universo è dominato dagli estremi, l'infinitamente grande e l'infinitamente piccolo.
Ma l'equilibrio è ciò che plasma la materia di cui siamo fatti.
by kekko



kekko.alchemi

Avatar
GigaWatt


Gruppo:Utente
Messaggi:5226

Stato:



Inviato il: 23/9/2011,17:12

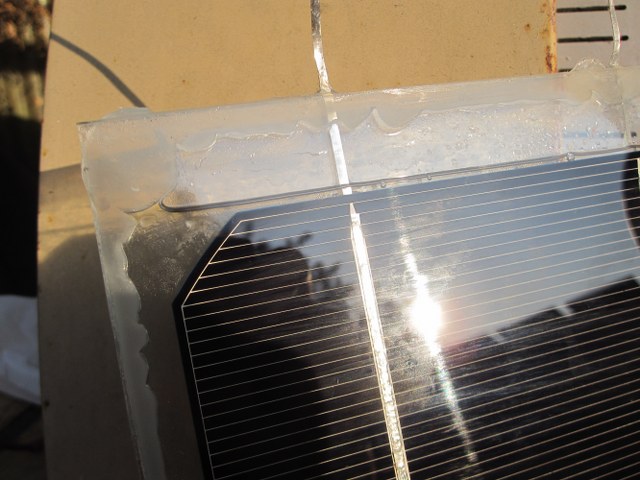

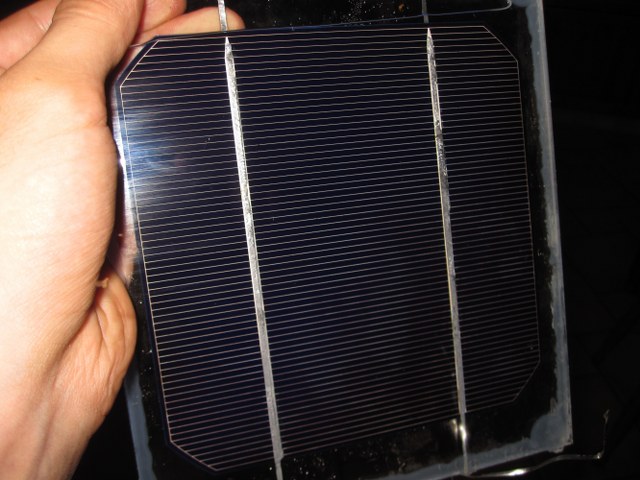

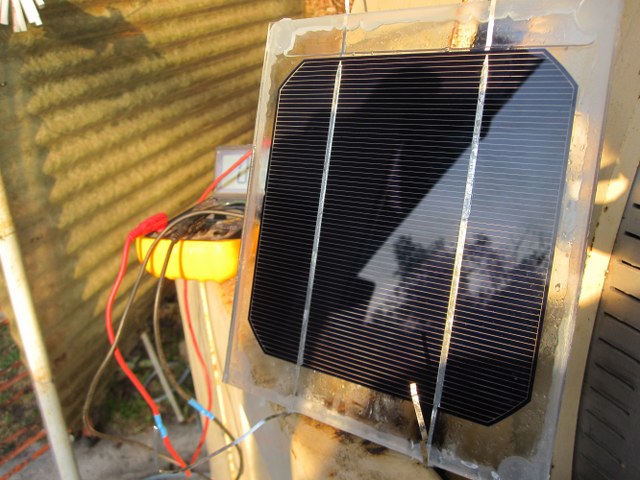

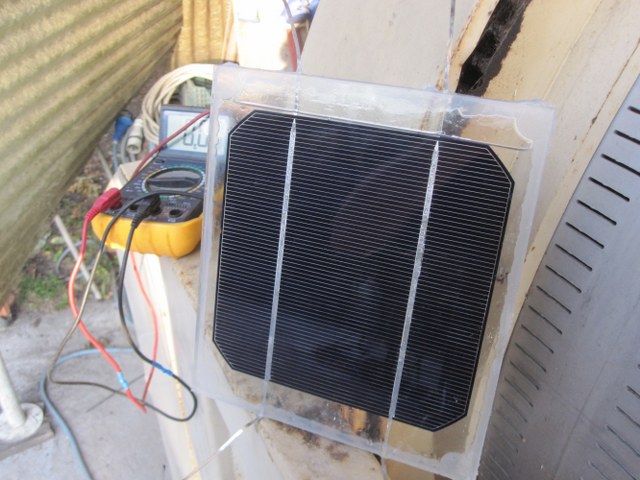

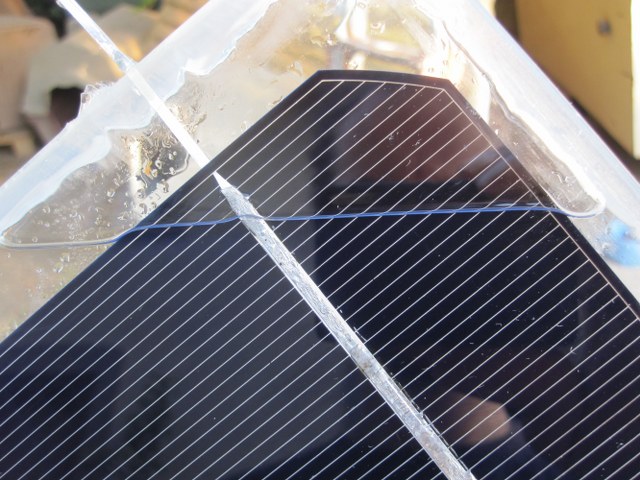

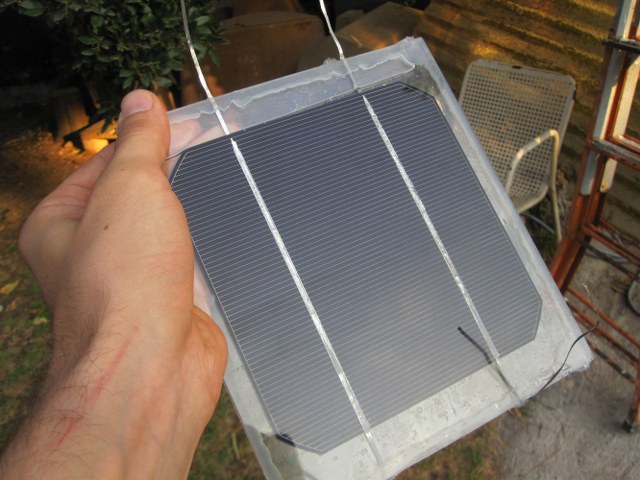

Ecco qui le foto del minipannello:

ForumEA/us/img402/8612/img2777640x480.jpgForumEA/us/img593/7531/img2780640x480.jpgForumEA/us/img24/1854/img2781640x480.jpgForumEA/us/img846/8114/img2782640x480.jpgForumEA/us/img839/4216/img2784640x480.jpgForumEA/us/img829/281/img2786640x480.jpg
Saluti Kekko



---------------
L'universo è dominato dagli estremi, l'infinitamente grande e l'infinitamente piccolo.
Ma l'equilibrio è ciò che plasma la materia di cui siamo fatti.
by kekko



hollywoodrz

Avatar
Watt


Gruppo:Utente
Messaggi:87

Stato:



Inviato il: 23/9/2011,17:59

be nulla da dire bravissimo vorrei chiederti se ti è possibile di inserire il costo per fare questo cioè quanto ti è costata la cella?
il vetrino da 3 mm e quello da 5 mm chiaramente il lavoro non lo contiamo ma comunque è molto interessante veramente quello che hai fatto da prendere seriamente in considerazione l'eventuale autocostruzione.
Per favore se puoi inserire i costi cosi uno si fa 2 conti e potrebbe anche darsi che si autocostruisca qualche cosa ciao e grazie.
Molto bravo comunque ciao



kekko.alchemi

Avatar
GigaWatt


Gruppo:Utente
Messaggi:5226

Stato:



Inviato il: 23/9/2011,19:39

Le celle le ho comprate su ebay a 0,48 Eur/Watt, ne ho copmprate per fare un pannello da 200W quindi circa 100 euro. Poi ho comprato (ancora lo devo andare a prendere) il vetro da 5mm per 30 euro e quello da 3mm per 20 euro. Il vetro ha dimensioni di 170mm x 100mm. I costi vivi del pannello sono questi, poi ci sta il silicone la cornice e l'olio, diciamo altri 20 euro circa, per un totale di 170 euro circa.

Il prezzo del pannello finito sarà quindi di circa 0,85 Eur/Watt.

Saluti kekko



---------------
L'universo è dominato dagli estremi, l'infinitamente grande e l'infinitamente piccolo.
Ma l'equilibrio è ciò che plasma la materia di cui siamo fatti.
by kekko



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 23/9/2011,20:40

benissimo! ottimo!


una cella così inglobata dovrebbe scaldarsi poco, il motivo è che il vetro è nero nel termico e quindi se scaldato riemette l'energia nella banda del termico

Ipannelli commerciali hanno il retro di plastica, non so se questo retro è ottimizzato per riemettere nel termico, per non parlare poi della conducibilità, sicuramente il vetro conduce meglio

Se si indaga su vetri ad alta conducibilità termica ed alto potere emissivo nel termico si può costruire un pannello adatto per zone desertiche o ad elevatissima insolazione.


Di meglio forse si può ottenere con un retro di alluminio con superficie libera trattata in modo da riemettere e quella anteriore riflettente il visibile ma il costo e la stabilità chimica è tutta da vedere

Sarebbe interessante fare una una misura della temperatura della cella in quel pannello ed in uno simile commerciale





---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



kekko.alchemi

Avatar
GigaWatt


Gruppo:Utente
Messaggi:5226

Stato:



Inviato il: 23/9/2011,20:44

Questa ultima cosa la posso faer tranquillamente, non appena avrò finito il pannello lo affiancherò ai 7 commerciali di uguale taglia e dimensioni che ho sul tetto e ne testerò l'andamento.

Pensavo di verniciare il vetro dietro di bianco, ma a questo punto lo lascio così com'è, in modo che la superficie intorno alla cella resti trasparente, giusto?



---------------
L'universo è dominato dagli estremi, l'infinitamente grande e l'infinitamente piccolo.
Ma l'equilibrio è ciò che plasma la materia di cui siamo fatti.
by kekko



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 23/9/2011,20:49

per mantenere la cella più fredda possibile senza circolazione esterna sarebbe meglio incollarla al vetro posteriore, con la circolazione va bene così



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



kekko.alchemi

Avatar
GigaWatt


Gruppo:Utente
Messaggi:5226

Stato:



Inviato il: 23/9/2011,20:55

Sicuramente, me per incollarla dovrei ricorrere a del silicone bicomponente, perchè se uso quello normale nel centro della cella non si polimerizza mai, se utilizzo della normale resina, quando la cella d'inverno scende di temperatura nella notte, si crepa spaccandosi perchè ha una dilatazione termica diversa da quella della resina, per questo si usa silicone bicomponente o l'EVA, che sono elastici ma tutti e due assolutamente inaccessibili per un fai da te a risparmio.

Quello che posso fare però è incollare la cella a scacchiera, cioè metto il silicone dietro la cella in più punti così da aumentare la superficie incollata ma allo stesso tempo permettere all'aria di far polimerizzare il silicone. Ma sicuro che il silicone sia più conduttivo dell'olio?



---------------
L'universo è dominato dagli estremi, l'infinitamente grande e l'infinitamente piccolo.
Ma l'equilibrio è ciò che plasma la materia di cui siamo fatti.
by kekko



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 23/9/2011,21:03

CITAZIONE
in modo che la superficie intorno alla cella resti trasparente, giusto?

il fatto di rimanere trasparente intorno aiuta sicuramente

Il vetro è nero nel termico al 92% se c'è una vernice, un trattamento che lo porta al 99% può convenire verniciare il retro magari mantenendo la trasparenza tra una cella e l'altra

tieni poi conto che una vernice nera nel termico e quindi emissiva può essere piuttosto bianca nel visibile e questo è una buona cosa, evita l'assorbimento di luce riflessa o i danni per esposizione accidentale o inevitabile ai raggi diretti


Ho trovato una vernice acrilica per esterno bianca candida (nel visibile) incredibilmente molto nera nel termico (8-14 micron)

una tabella di emissività a caso www.infrared-thermography.com/material-1.htm



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 23/9/2011,21:07

CITAZIONE
Ma sicuro che il silicone sia più conduttivo dell'olio?

no assolutamente


era solo per avere uno spessore minimo



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



kekko.alchemi

Avatar
GigaWatt


Gruppo:Utente
Messaggi:5226

Stato:



Inviato il: 23/9/2011,21:18

Che vernice è? Cosa contiene, biossido di titanio o ossido di zinco? Potrei fare delle prove su un pezzo di vetro e vedere quale si comporta meglio rispetto al vetro lasciato trasparente.

Per lo spessore minimo posso ridurlo e scendere anche a qualche decimo di mm.



---------------
L'universo è dominato dagli estremi, l'infinitamente grande e l'infinitamente piccolo.
Ma l'equilibrio è ciò che plasma la materia di cui siamo fatti.
by kekko



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 23/9/2011,21:43

Che vernice è? Cosa contiene, biossido di titanio o ossido di zinco? Potrei fare delle prove su un pezzo di vetro e vedere quale si comporta meglio rispetto al vetro lasciato trasparente.

acrilico con biossido di titanio (che sembra bello bianco e invece... ma forse è colpa dell'acrilico) + farina di quarzo che forse serve solo come materiale antiusura.

per le prove di temperatura devi agire in questo modo:
Scaldi due provini identici (uno verniciato) li metti in piano e misuri la temperatura in funzione del tempo quello che si raffreda primaè quello che emette di più.
Oppure incolli 6 resistenze da 5,6 ohm in serie dietro ciascun vetrino dietro metti poiuretano o simili e fai dei provini molto più pratici. Puoi agire a potenza costante e misurare la temperatura oppure ma più macchinoso portare alla stessa temperatura i due provini.


Quello che emette di più è quello che a parità di potenza ha temperatura minore, attenzione ci possono essere decine di gradi di differenza!!!!.

oppure a temperatura costante quelo che emette di più ha bisogno di più energia


Con un pirometro (funzionante nel termico) si riesce a misurare anche l'emissività

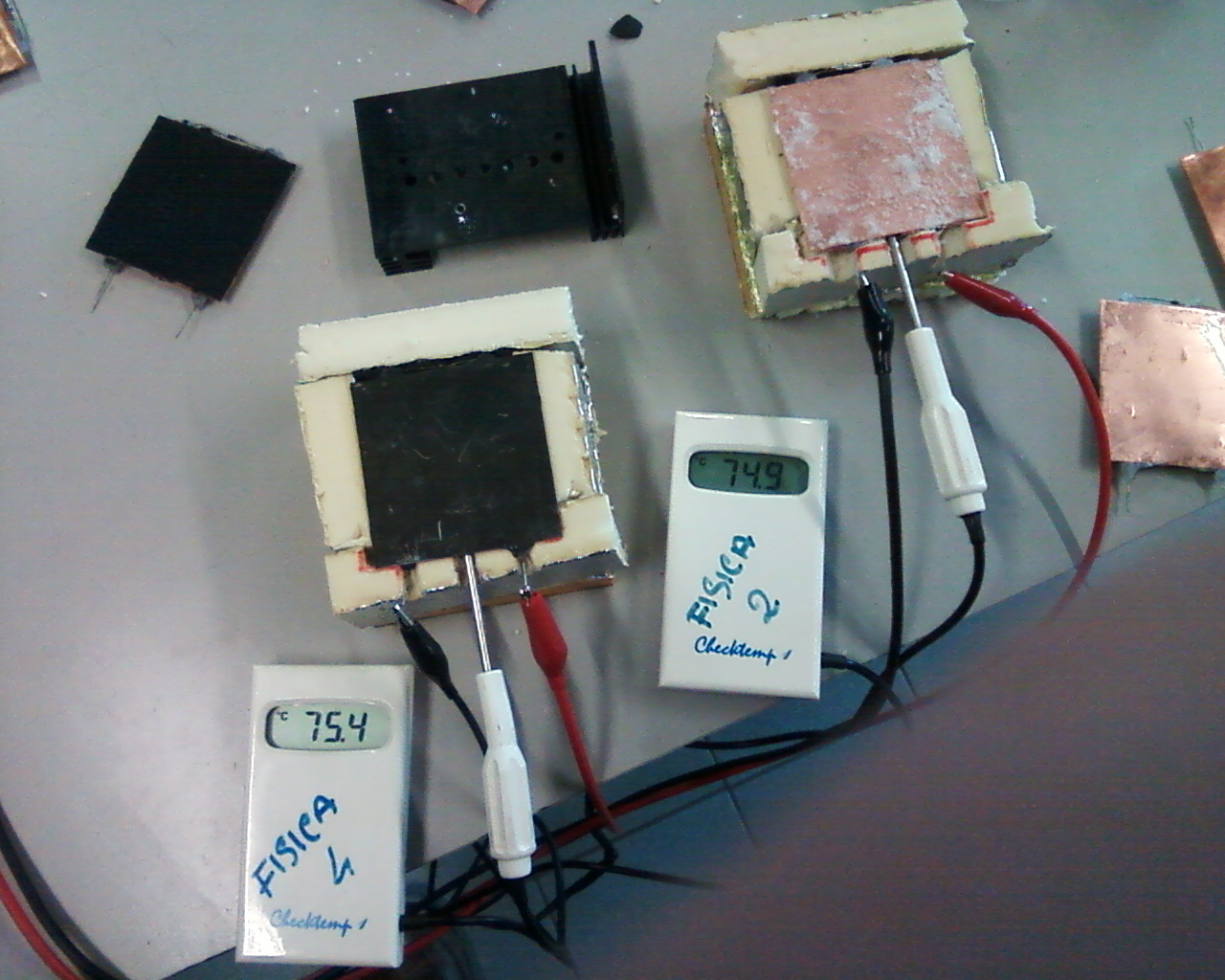

ForumEA/us/img69/7513/foto0050nx.jpg



è l'immagine dei primi che avevo fatto (un pò rustici), questi sono in metallo ma l'idea è quella

per il pannello grande attento alla pressione statica del liquido



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



kekko.alchemi

Avatar
GigaWatt


Gruppo:Utente
Messaggi:5226

Stato:



Inviato il: 23/9/2011,21:45

Che spettacolo!!
In laboratorio ho tutte e due le polveri, sia il biossido di titanio che l'ossido di zinco, entrambi bianchissimi come la neve. Potrei impastarli con alcol o con olio di quello per le pitture che si secca, poi con una spatola stendere un finissimo strato sui vetri.

Appena ho un po' di tempo faccio qualche prova anche in questa direzione.



---------------
L'universo è dominato dagli estremi, l'infinitamente grande e l'infinitamente piccolo.
Ma l'equilibrio è ciò che plasma la materia di cui siamo fatti.
by kekko



superlep
KiloWatt


Gruppo:Utente
Messaggi:120

Stato:



Inviato il: 23/9/2011,21:57

idea ottima.
ma la paraffina liquida dove l'hai comprata.io sono di roma

e poi effettivamente per un pannello 93/82 circa lla resistenza del vetro al liquido c'e la fa'?che dici

poi ho sentito dire che l'olio dopo un po' puo' tendere al color giallo.vero o caxxata?



kekko.alchemi

Avatar
GigaWatt


Gruppo:Utente
Messaggi:5226

Stato:



Inviato il: 24/9/2011,02:12

Io sto vicino Roma, la paraffina liquida, meglio conosciuta come olio di vasellina, la puoi trovare in farmacia ad un prezzo di 15-16 eur/litro, oppure in agricola ad un prezzo di circa 5 eur/litro.

L'olio d'oliva sicuramente si, ma questo dovrebbe essere molto più stabile nel tempo, e anche se dopo 5-6 anni dovesse deteriorarsi lo puoi sempre cambiare. Credo cmq che dovrebbe durare almeno più di una decina di anni, in quanto quello che ho usato io stava in garage da almeno 7-8 anni ed è ancora perfetto. Una volta (ma anche oggi) si utilizzava metterlo sopra il vino per preservarlo dall'ossidazione con l'aria, perciò come preserva il buon vino preserva anche le celle! faccine/biggrin.gif

Kekko



---------------
L'universo è dominato dagli estremi, l'infinitamente grande e l'infinitamente piccolo.
Ma l'equilibrio è ciò che plasma la materia di cui siamo fatti.
by kekko
