Ciao a tutti,

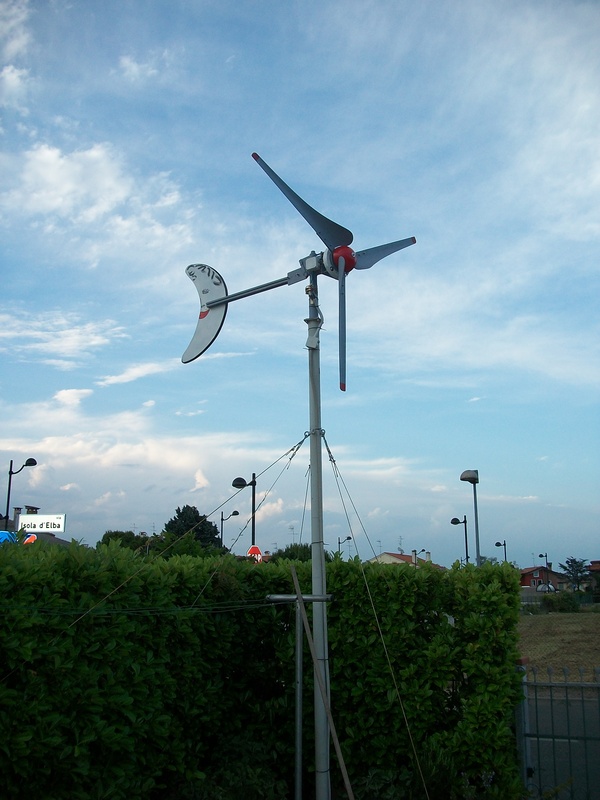

dopo molti mesi ho completato il restiling della mia vecchia "Giggiola" riciclando de facto molti pezzi esistenti.



Lo statore con 12 bobine e nuclei ferromagnetici

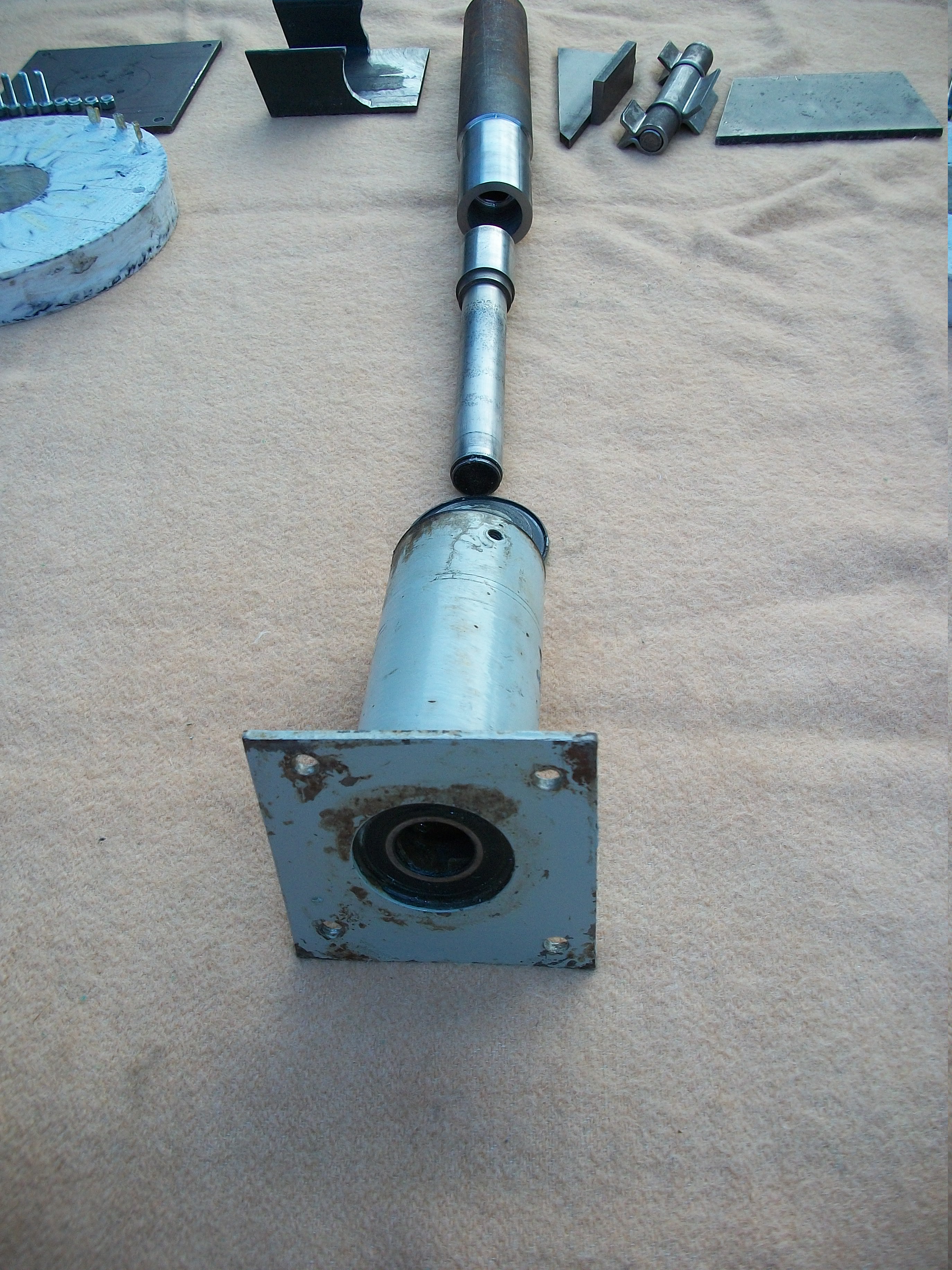

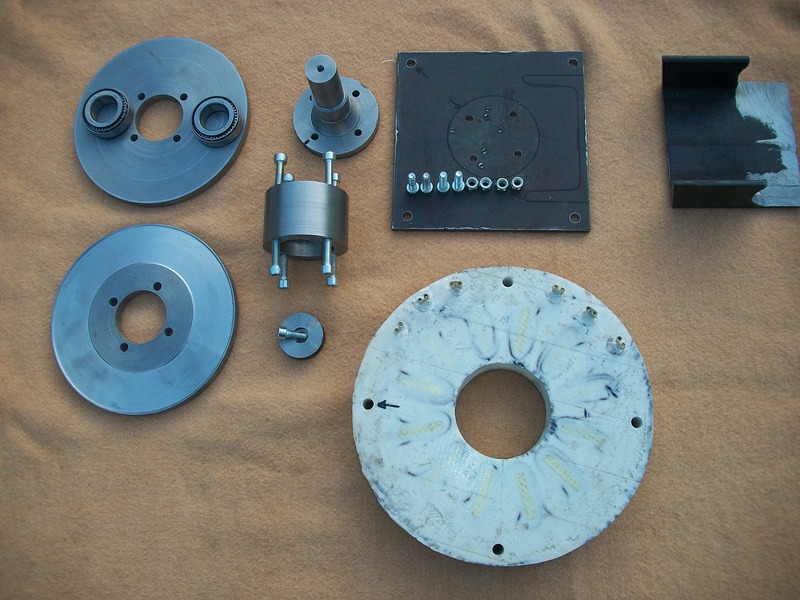

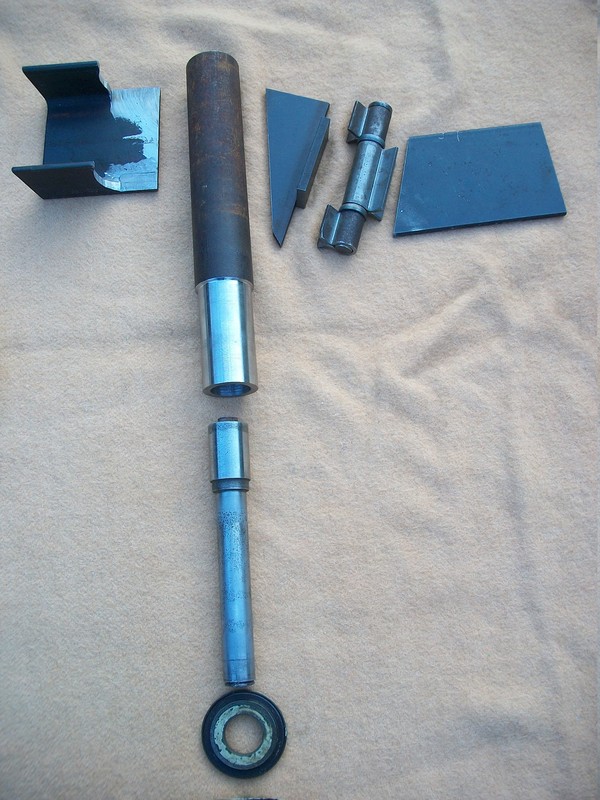

I vari pezzi prima dell'assemblaggio:



in dettaglio la cerniera per cancelli per il furling della coda

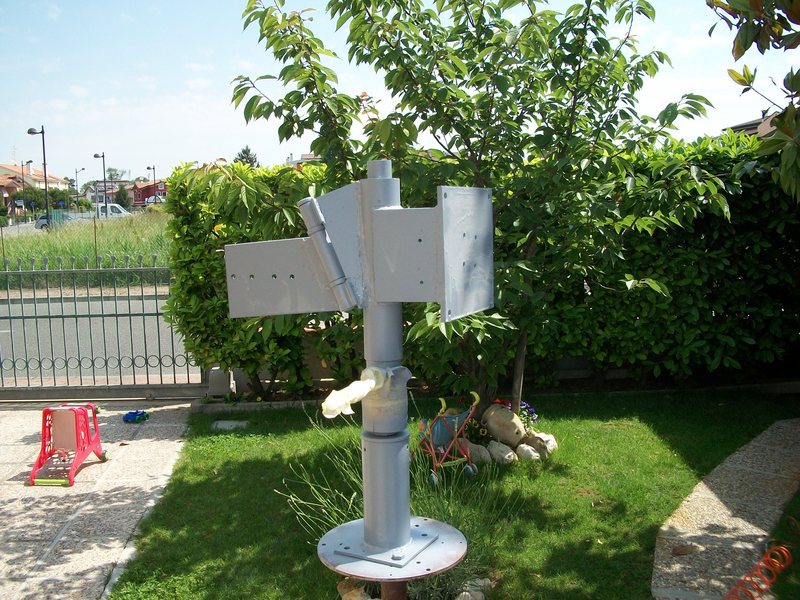

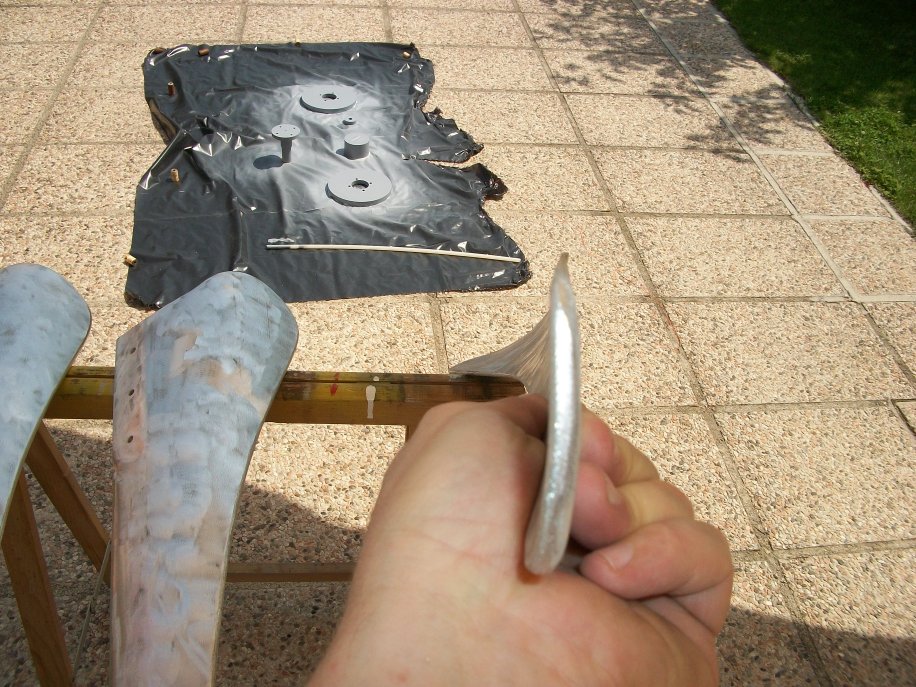

Una bella verniciata:

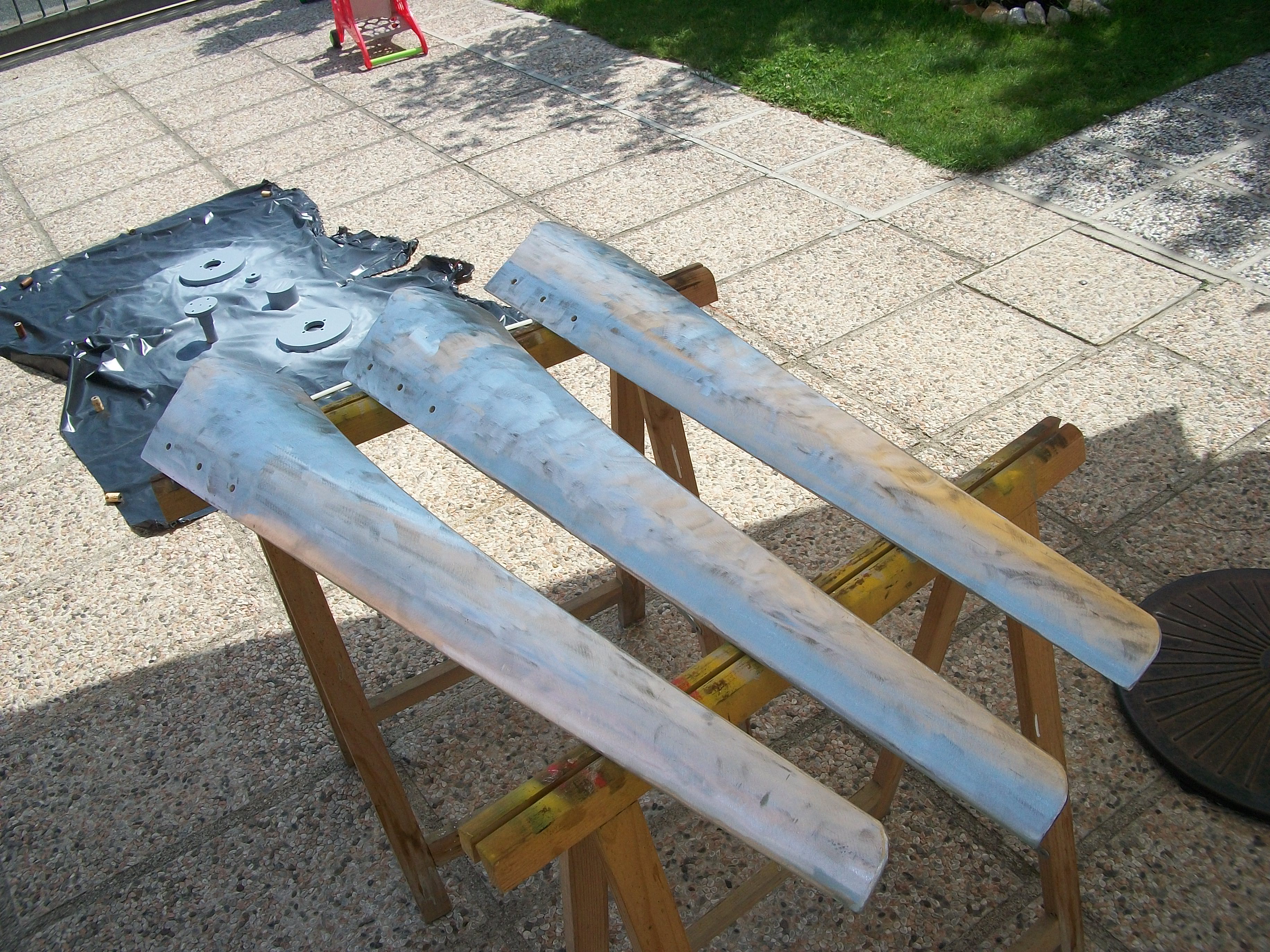

Un ritocco all'angolo di uscita delle pale, ora sono silenzione ..... non fischiano più come l'installazione precedente!

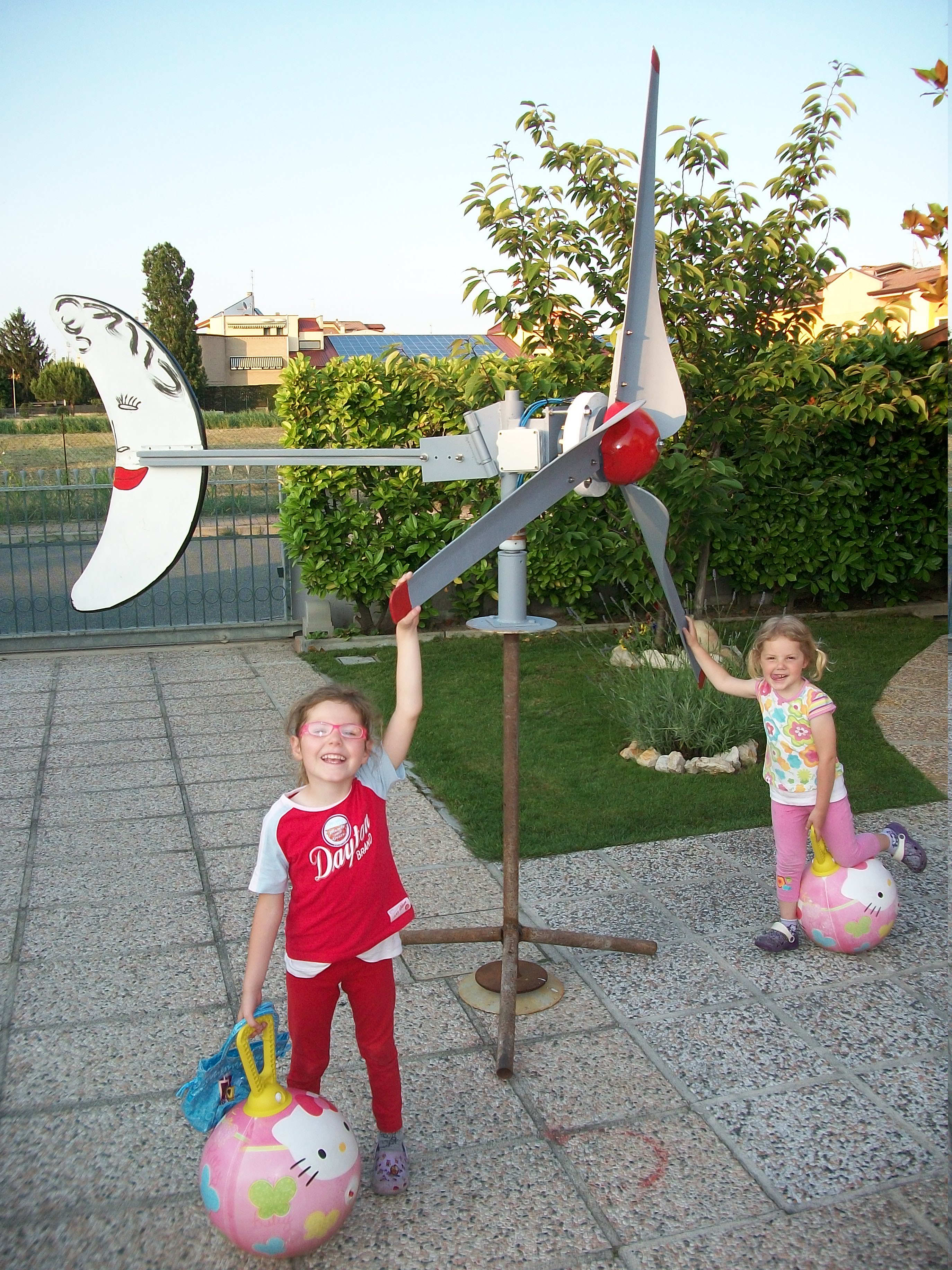

Una foto con le mie assistenti prima dell'installazione definitiva:



Il picco di potenza massimo è come l'installazione precedente solo che cambiano molte cose sia nelle flange che nello statore.
Sono dimezzate il numero di bobine da 24 a 12 i poli da 28 a 16 il traferro ridotto a circa 3 mm totali.
Il tutto ne ha beneficiato in dimensioni del gruppo rotori e statore.

alcuni dati salienti:

Bobine 12 con 72 spire filo da 2mm di diametro
magneti 16 per flangia da 40x10x5 N42
dimensione flange 200 mm
dimensione blocco statore 260 mm x 40 mm spessore
diametro pale m 2,2
corrente di saturazione a triangolo 55 A a 12,5 volt
corrente di saturazione a stella 34 A a 12,5 volt
Collegamento attuale a stella, carica già a 130 giri con lievi brezze.



Righetz

Come hai fatto le pale? Che materiale hai usato?

Ciao ing46,Le pale sono fatte in alluminio.Sono state ricavate da una lamiera di spessore 6 mm con macchine cnc taglio ad acqua.Successivamente le ho fatte piegare con una pressa.il bordo d'attacco deve essere poi arrotondato.... tutto fatto a mano con una lima.Il bordo d'uscita deve essere smussato il più sottile possibile se lo lasci di forma spigolosa crea tanto rumore ..... credimi!profilo pala
Righetz

Capolavoro!

Ciao Bolle,

complimenti davvero un bel lavoro...io pultroppo non ho questa possibilita e sto usando dei tubi in pvc

Ciao ing46

Piccolo upgrade,

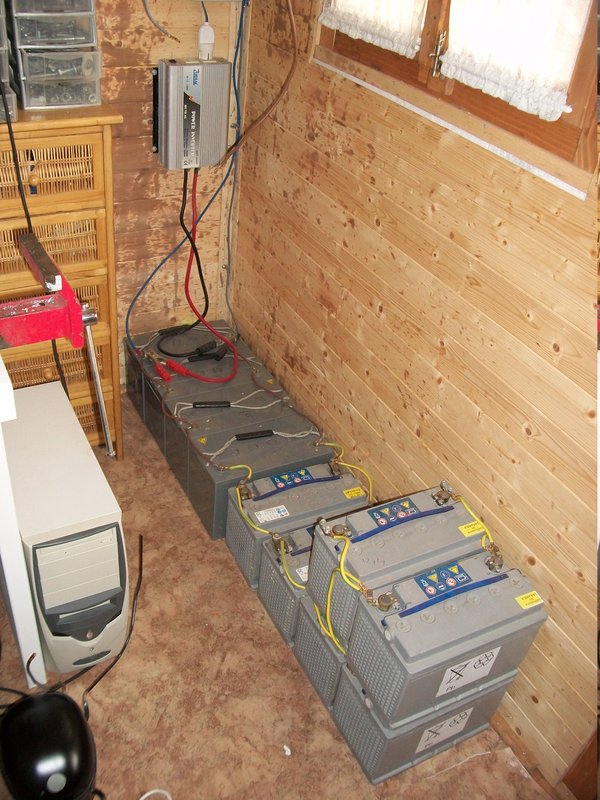

sostituzione di tutte le batterie (di recupero ovviamente) per un totale di 1100 Ah.

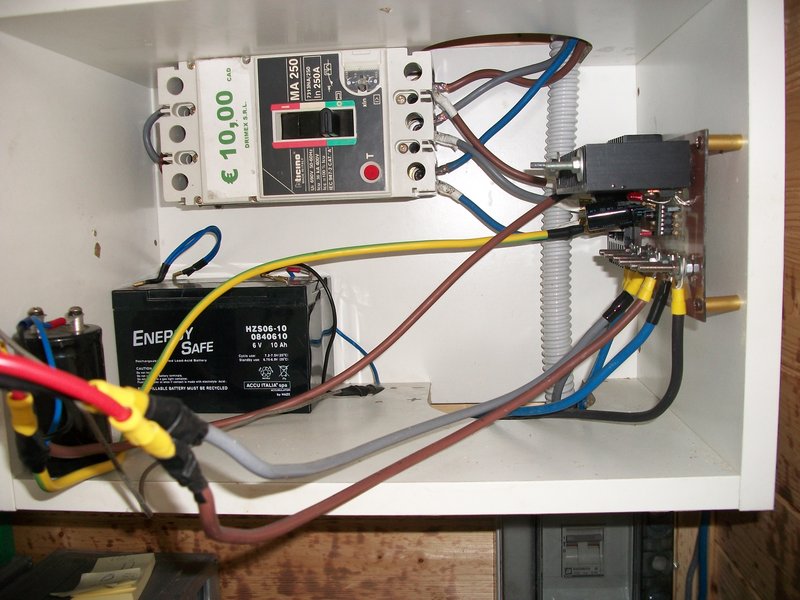

Rivisto il quadro con il nuovo regolatore di carica:

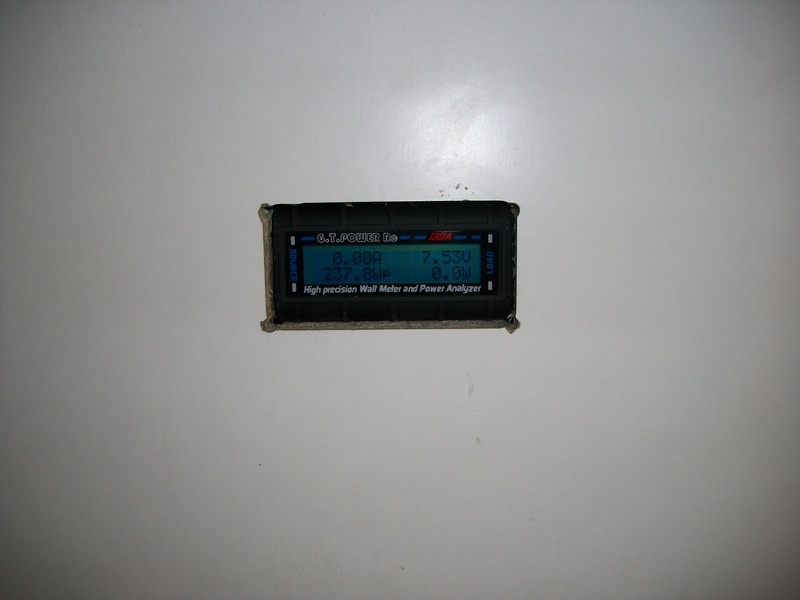

Sostituzione della strumentazione analogica con quella digitale.






Ho preso spunto da un post di un'altra discussione che non ricordo più in quale sezione del forum riguardo allo strumentino della foto.
Inizialmente ero orientato a questo watt meter:

http://www.powerwerx.com/digital-meters/wa...-dc-inline.html

solo che 60 sterline erano troppe.

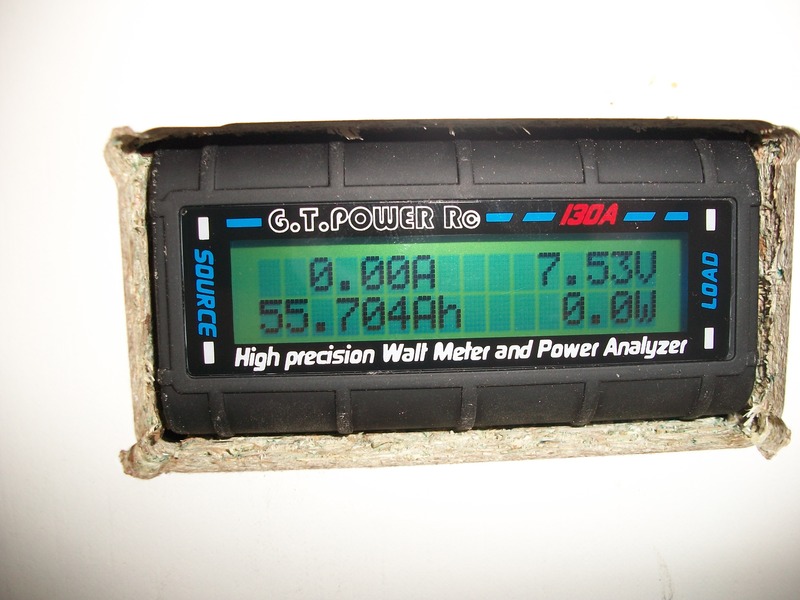

Questo l'ho rimediato su e-bay per 25€.
Molto comodo in quanto ti misura il picco degli ampere e della potenza, quanti wh e ah accumula da quando inizia a registrare i dati.
Unica nota dolente necessita di una alimentazione ausiliaria (consuma pochissimo) se deve funzionare con il generatore, sotto i 4,5 volt perde tutti i dati memorizzati.

righetz

ciao righetz complimenti per il lavoro.mi puoi dire dove hai comprato l'interruttore di corto ?

Ciao peppe,
L'ho preso alla fiera del radio amatore e dell'elettronica a Pordenone.

http://www.fierapordenone.it/menu-principa...o-fiere/exid/40

La fanno due volte all'anno e si trovano tante belle cosucce anche per le energie alternative tipo pannelli solari inverter e varie.... eolico ancora niente!!

righetz

troppo lontano per me se no un saltino ce lo facevo

La ditta si chiama drimex,
ritira materiali da aziende in liquidazione e alle fiere sono sempre presenti con prezzacci molto interessanti!
Sicuramente in zona da te faranno fiere del genere, vale sempre la pena farci un giretto.

righetz

ciao righetz ho un altra domanda per te,come si comporta il watt meter che hai montato sopporta veramente gli ampere che dicono o no me lo consigli ?un saluto,peppe

Ciao peppe,
il watt meter in questione li porta i 130 A ma solo per brevi periodi per via del calore che si sviluppa all'interno del "giocattolino".

Nel libretto delle istruzioni riportano che per amperaggi al di sopra dei 65 A le misurazioni sono fatte in tempi più ridotti o frazionati in modo tale da ridurre il surriscaldamento.

Da quando l'ho installato il picco di corrente registrato è stato di 17,15 A e nessun effetto "calorifero"
Ha sempre registrato i dati in modo continuo senza alcun problema.

Per la cifra pagata io lo consiglio.

Una dritta nell'installazione in entrata è meglio mettere un grosso condensatore in parallelo, se la cc non è livellata vi riporta i dati leggermente falsati.

Righetz

ciao righetz ,da quanti mm2 sono i cavi ?grazie
