Pensilina fotovoltaica fai da te in Liguria, L'isolotto di Marco
FinePagina

Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15066

Stato:



Inviato il: 30/07/2016 21:09:15

Ecco le caratteristiche del FG7R - FG7OR 0,6_1 kV

Scarica allegato

FG7R - FG7OR 0,6_1 kV.pdf ( Numero download: 523 )



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15066

Stato:



Inviato il: 30/07/2016 21:10:57

E qui quello del cavo per FV

Scarica allegato

FG21M21 Fotovoltaico.pdf ( Numero download: 192 )



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



marcosnout

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:3693

Stato:



Inviato il: 30/07/2016 21:12:39

CITAZIONE (Claudio, 30/07/2016 21:06:16 ) Discussione.php?213892&4#MSG60

@
marcosnout, se ti può essere utile guarda qui.

LINK

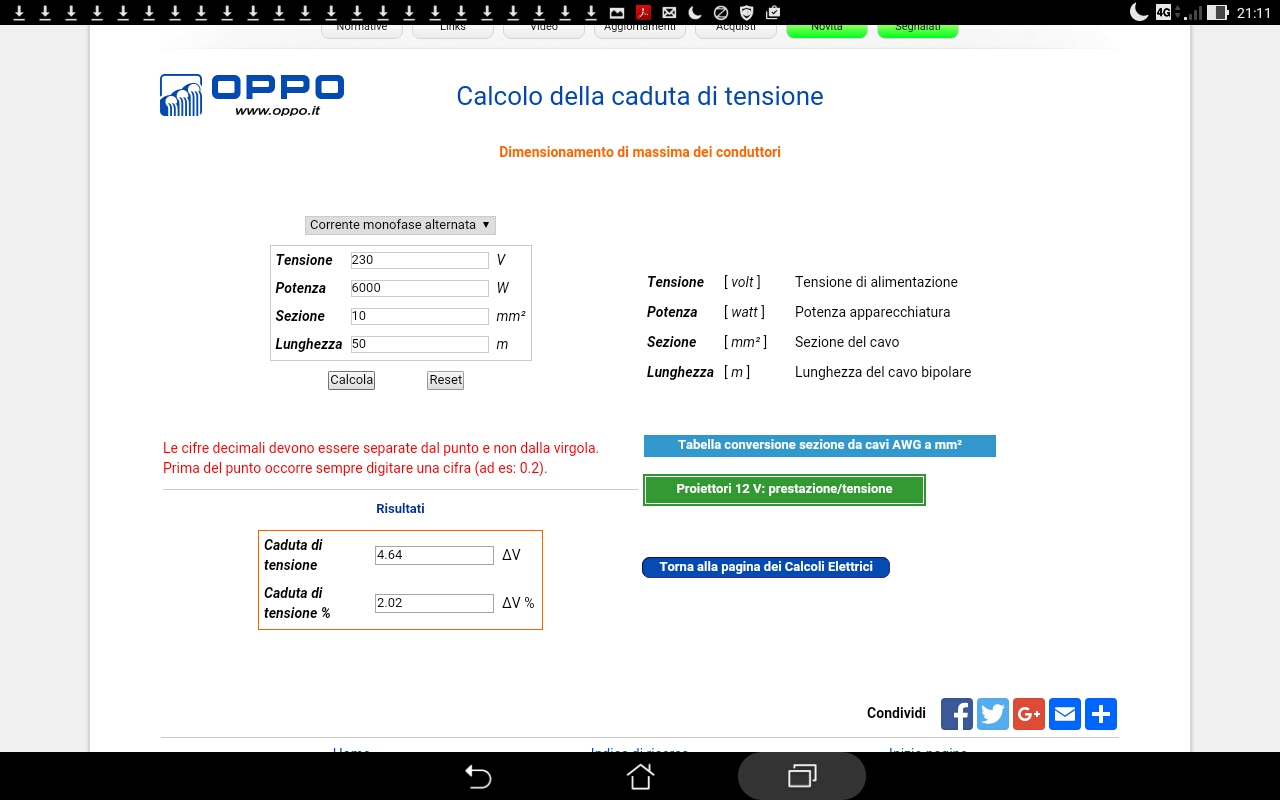

Grazie si, utlissimo, ma...a quale percentuale corrisponde una caduta tollerabile?
È adeguato stare intorno al 2%?

http://www.energialternativa.info/public/newforum/ForumEA/M/Screenshot_2016-07-30-21-11-50.jpg



---------------
Laminox Hidra 24kw, pannello solare termico SunHeat open 200 lt, termoboiler 120 litri. Zona climatica D, Gradi-giorno 1427
Isola: 30 moduli SUNTECH 200wp, Inverter UPS PSW7 6048, regolatore di carica PCM8048, batterie 24 EPZS 810Ah (C10)



calcola
GigaWatt


Gruppo:Utente
Messaggi:4435

Stato:



Inviato il: 31/07/2016 09:17:09

@ claudio

Dal filmato si vede che copri solo un pannello della stringa, hai provato a coprire una stringa intera?



---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15066

Stato:



Inviato il: 31/07/2016 11:31:59

CITAZIONE (calcola, 31/07/2016 09:17:09 ) Discussione.php?213892&5#MSG64

@ claudio

Dal filmato si vede che copri solo un pannello della stringa, hai provato a coprire una stringa intera?


Guarda bene il filmato, tutta la stringa è coperta.



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15066

Stato:



Inviato il: 31/07/2016 11:47:23

@
marcosnout, penso che stare entro i 2V possa andare bene e per stare sui 2V a 4000W ti serve per forza FG7OR da 16mm² per 50 metri.



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



marcosnout

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:3693

Stato:



Inviato il: 31/07/2016 13:35:27

Grazie Claudio, speriamo che poi ci sia taaaaaanto sole



---------------
Laminox Hidra 24kw, pannello solare termico SunHeat open 200 lt, termoboiler 120 litri. Zona climatica D, Gradi-giorno 1427
Isola: 30 moduli SUNTECH 200wp, Inverter UPS PSW7 6048, regolatore di carica PCM8048, batterie 24 EPZS 810Ah (C10)



Roero

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:10299

Stato:



Inviato il: 31/07/2016 22:36:25

@ Claudio
FG7OR da 16mm² per 50 metri
Spiega: sarebbe il diametro dei cavi che compongono la stringa?
Questo perchè se un giorno decido di farmi un FV ad isola, mi basterà attingere da questo thread, inoltre servirà anche ad utenti poco esperti.



---------------
Correttezza, lealtà e sempre a testa alta.



marcosnout

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:3693

Stato:



Inviato il: 31/07/2016 23:20:07

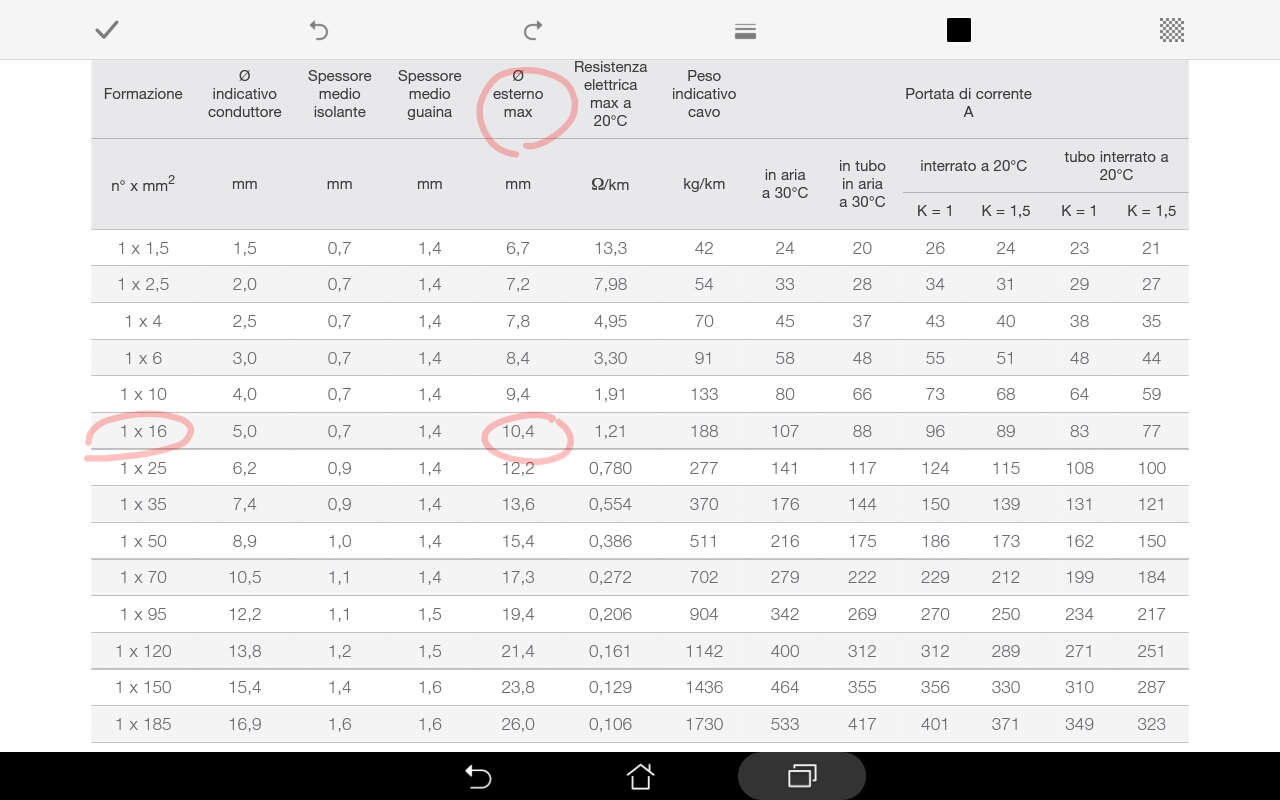

La misura in mm² si riferisce alla sezione rame del cavo, in questo caso il diametro è pari a 5mm per la parte solo rame, e 10,4mm compresi gli isolamenti.

http://www.energialternativa.info/public/newforum/ForumEA/M/Screenshot_2016-07-31-23-08-56.jpg



La distanza di 50m, nel mio caso, è quella da coprire per gli allacci rete/inverter e inverter/utenze. Ne consegue che dovrò stendere 50m + 50m di cavo bipolare da 16mm² o 4 cavi unipolari (sempre da 16mm²).

Ovviamente la mia scelta ricade sul bipolare per una questione di costi.

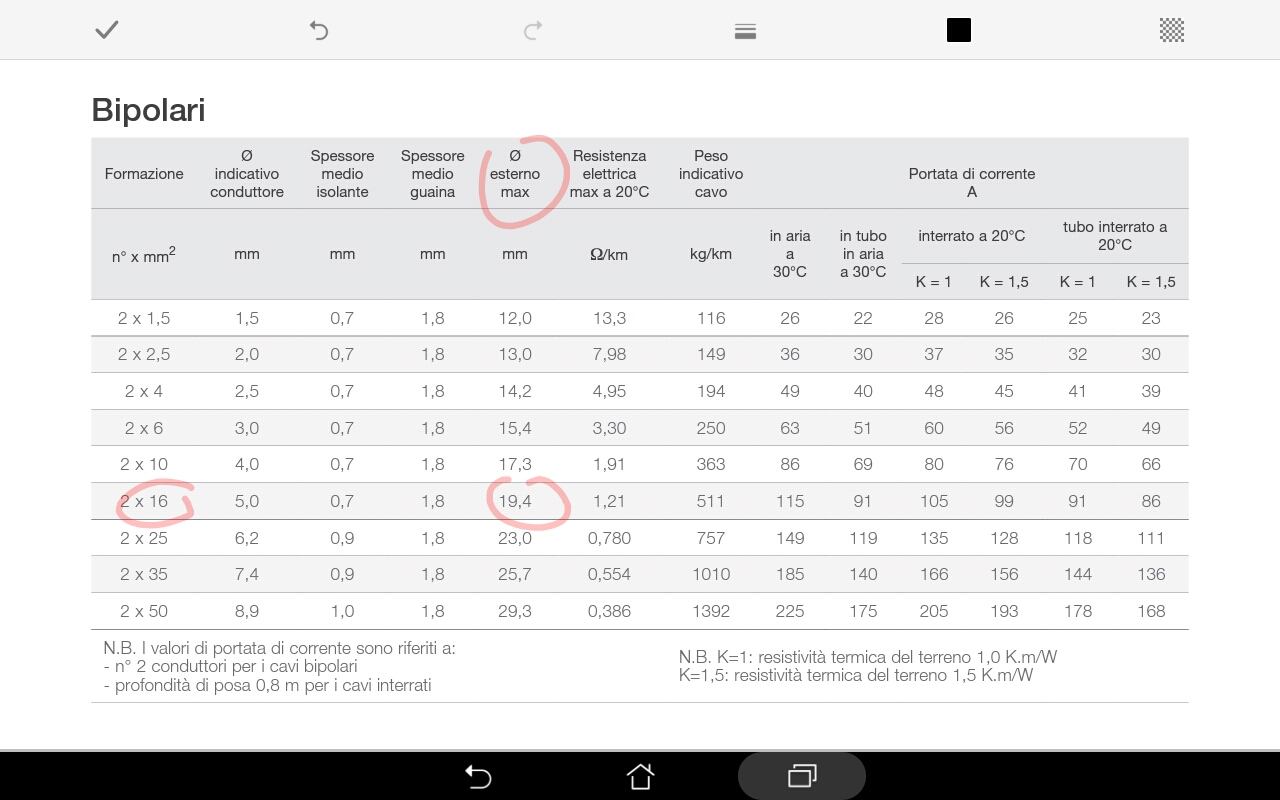

http://www.energialternativa.info/public/newforum/ForumEA/M/Screenshot_2016-07-31-23-21-06.jpg



---------------
Laminox Hidra 24kw, pannello solare termico SunHeat open 200 lt, termoboiler 120 litri. Zona climatica D, Gradi-giorno 1427
Isola: 30 moduli SUNTECH 200wp, Inverter UPS PSW7 6048, regolatore di carica PCM8048, batterie 24 EPZS 810Ah (C10)



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15066

Stato:



Inviato il: 01/08/2016 00:44:51

@
Roero, l'FG7OR multipolare o il FG7R corda singola è il cavo che può servire a marcosnout per il collegamento ENEL, inverter casa e ne deve stendere 50+50 metri, costo non da poco.



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15066

Stato:



Inviato il: 01/08/2016 00:52:11

Il cavo dedicato al FV è il FG21M21, che ha pari caratteristiche galvaniche al FG7 ma il particolare isolamento gli consente di resistere meglio all'esposizione UV, si può anche usare l'FG7, che costa meno, ma va protetto un guaina o canalizzazione.
L'FG7R o FG7OR ben sopporta l'interramento diretto o la posa in canalizzazioni umide o bagnate ma teme gli UV cristallizzando.



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



Roero

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:10299

Stato:



Inviato il: 01/08/2016 22:46:11

Bene ragazzi, vi siete spiegati benissimo, potrebbe servirmi in futuro.



---------------
Correttezza, lealtà e sempre a testa alta.



marcosnout

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:3693

Stato:



Inviato il: 04/08/2016 19:40:23

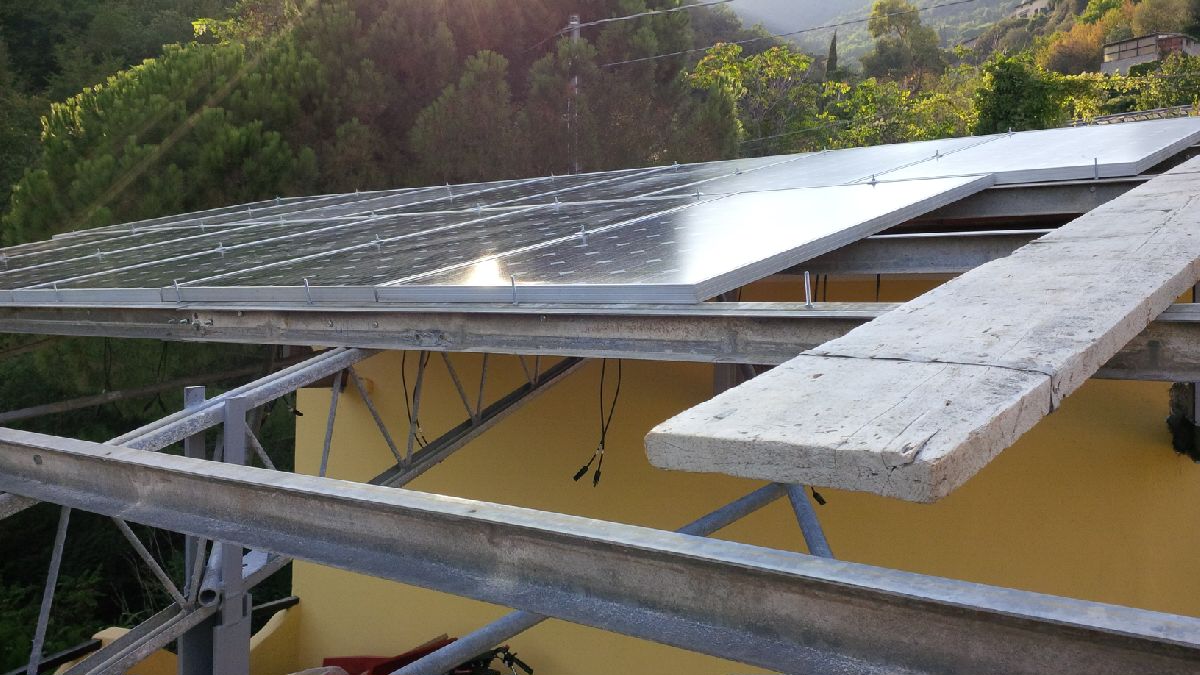

Piano piano i lavori procedono...

http://www.energialternativa.info/public/newforum/ForumEA/M/IMG_20160804_184033.jpg



...per fine agosto, inizio settembre, spero di riuscire a mettere in funzione l'impianto...almeno l'obiettivo (ambizioso) è questo...



---------------
Laminox Hidra 24kw, pannello solare termico SunHeat open 200 lt, termoboiler 120 litri. Zona climatica D, Gradi-giorno 1427
Isola: 30 moduli SUNTECH 200wp, Inverter UPS PSW7 6048, regolatore di carica PCM8048, batterie 24 EPZS 810Ah (C10)



Biomass

Avatar
PetaWatt


Gruppo:Utente
Messaggi:19097

Stato:



Inviato il: 04/08/2016 20:01:01

grandeeeeeee



---------------
Instagram: real_biomass
Youtube: Biomass Cippomix
stufapellet.forumcommunity.net
W il cippatino



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 04/08/2016 21:25:56

Come ti invidio... in senso buono Faccine/thumbup1.gif



---------------
