Geoantenna per Ricerca Effetti e Precursori Elettromagnetici Sismici , Analisi della teoria del prof QQCreafis
FinePagina

Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9368

Stato:



Inviato il: 19/07/2017 09:06:22

Il barbatrucco è questo: si prendono 1024 elementi in 10 secondi, si fa la trasformata sempre con 1024 elementi facendo scorrere gli elementi a colpi di 128 elementi....quindi si effettuano in 10 secondi 8 trasformate e ogni volta viene preso il blocco centrale (dall'elemento 440 all'elemento 584)...in questo modo ho eliminato il problema dei bordi dell'inversa!
Sinceramente non so se il segnale dell'inversa centrale ricostruita rimane continua, anzi probabilmente non combacia ma non è importante perchè nel sismogramma è come se fosse un pennino che fa su e giù sempre sulla stessa linea visto che per un secondo (o anche più) sta sullo stesso pixel...quindi la continuità non serve...ecco perchè il barbatrucco...non so se mi sono capito!



CITAZIONE

sto provando in excel una specie di filtro ch ese trova un valore anaomalo da un'acquisizine ad un'altra sostituisce la media del precedente edel successivo al valore

Io sto pensando ad un'altra cosa...si potrebbe fare un altro Softwarino che prende in pasto i dati del file , effettua il filtro ( o quello che vogliamo) e genera un'altro file...e questo sarà sempre compatibile con l'analisi.
Il softeraino potrebbe simulare/emulare un filtro del 2° 4° 6° ordine etc etc...in questo modo andiamo a vedere anche cosa potrebbe combinare il circuito...ovvio che poi se riamplifichiamo a livello SW non otterremo i dati reali...ma cmq fare sw non costa nulla...quindi ci si può provare.



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 19/07/2017 09:19:02


CITAZIONE

Il barbatrucco è questo: si prendono 1024 elementi in 10 secondi, si fa la trasformata sempre con 1024 elementi facendo scorrere gli elementi a colpi di 128 elementi....quindi si effettuano in 10 secondi 8 trasformate e ogni volta viene preso il blocco centrale (dall'elemento 440 all'elemento 584)...in questo modo ho eliminato il problema dei bordi dell'inversa!
si si è così che l'ho capita anche io

si tratta di evitare salti e quindi io farei 4196 (meglio selezionabile) e si prende un piccolo pacchetto interno (selezionabile)


comunque occorrerebbe migliorare i circuiti ed arrivare alla sensibilità dei geofoni



Modificato da qqcreafis - 19/07/2017, 14:10:29


---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9368

Stato:



Inviato il: 19/07/2017 09:22:45

Implemento un PASSA BASSO con RC selezionabile, s emi sgancio dal all'analizzatore faccio prima. Apriamo un'altra discussione o continuiamo qua? Questa è un'altra cosa interessante che può servire per tante cose!



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9368

Stato:



Inviato il: 19/07/2017 09:33:09


CITAZIONE

comunque occorrerebbe migliorare i circuiti ed arrivare alla sensibilità dei geofoni

sto chiudendo i 100 lavori appesi...è partito il conto alla rovescia...se tutto va liscio , come spero, quest'estate ci divertiamo altro se non ci divertiamo!!!

La cosa che andrebbe provata,e questa cosa la potrebbero fare altri (ronf ronf), è la realizzazione del tuo sensore...per evitare di spendere i 40 euri di geofono...su quale ho un dubbio atroce sulla sua vita media...non tanto per il megnete/rame...ma per la parte che fa da molla, quanto durerà la sua elasticità?Perde sensibilità? Quanti km fa?



Modificato da Bolle - 19/07/2017, 09:36:42


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9368

Stato:



Inviato il: 19/07/2017 10:54:17

CITAZIONE (qqcreafis, 18/07/2017 16:35:06 ) Discussione.php?214035&104#MSG1578


una prima prova potrebbe essere aggiungere un flag che salvi come file una singola antitrasformata ad es quella con più punti 1048576 che dovrebbero essere 1024 secondi.



L'eseguibile della GeoAntenna V3.3 è in allegato...questa opzione fa si che venga salvata l'inversa nello stesso formato dei dati:

http://www.energialternativa.info/public/newforum/ForumEA/R/FlagSalvaInversa.png



Viene generato il file e i dati vengono accodati...quindi se facciamo diverse prove occorre rimuovere il file della cartella data che avrà il suffisso INV NOMEFILEANALIZZATO.TXT



CITAZIONE
il file potrebbe essere ricaricato normalmente

Purtroppo non lo fa perchè il formato è diverso...cioè il SW carica un valore a 10 bit e poi lo normalizza...invece ora si trova dei dati in formato double...si può mettere un altro flag per caricare i dati in virgola mobile. Se mi dai l'ok e se ho capito quello che ti serve...procedo!




Scarica allegato

GeoAntennaAnalysisV3_3.zip ( Numero download: 126 )



Modificato da Bolle - 19/07/2017, 11:02:16


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9368

Stato:



Inviato il: 19/07/2017 14:03:55

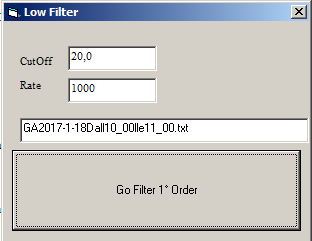

Dovrei aver firnuto il PassaBasso...anzi l'ho proprio firnuto.

Prende in input il file specificato dal direttorio Data e Genera un altro file con i dati filtrati con i parametri settati:

http://www.energialternativa.info/public/newforum/ForumEA/R/LowFilter.png



Ovviamente si può ripetere la stessa operazione più volte aumentando il grado del filtro.

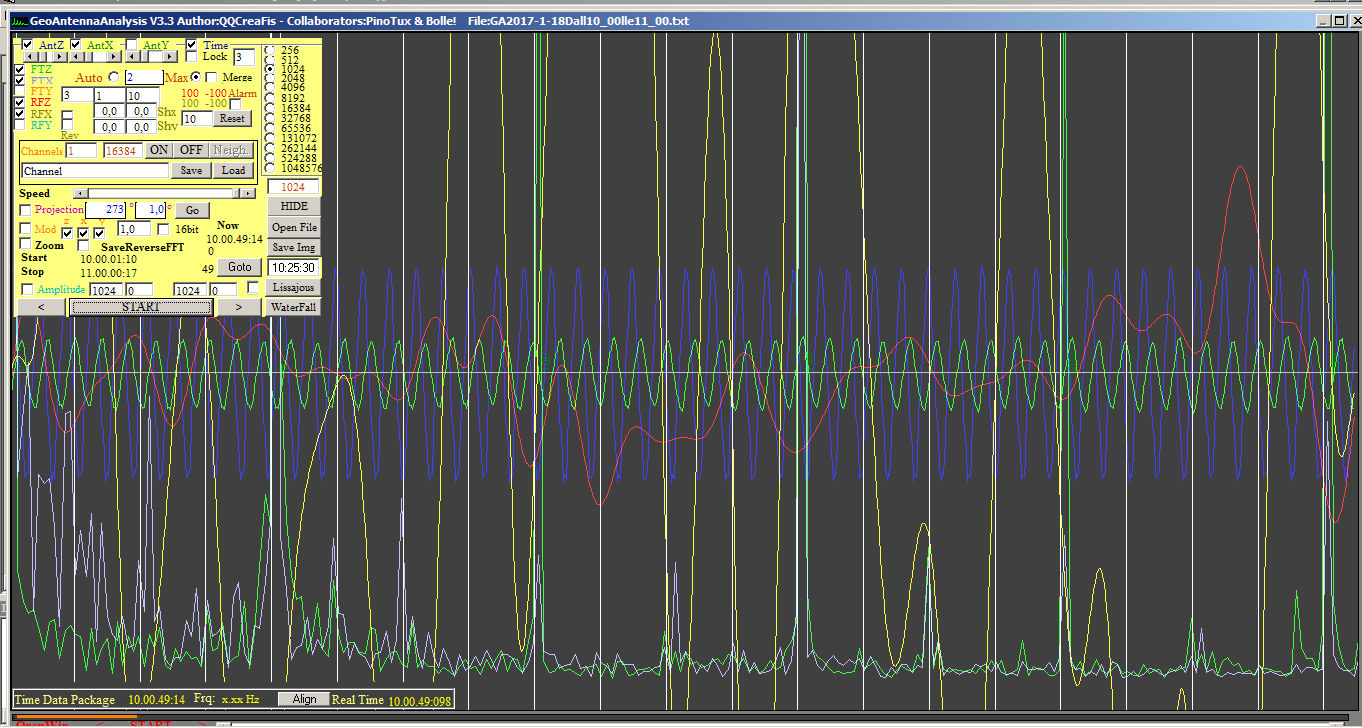

Ho effettuato su questo file

http://www.energialternativa.info/public/newforum/ForumEA/R/PrimaDellaCura.png

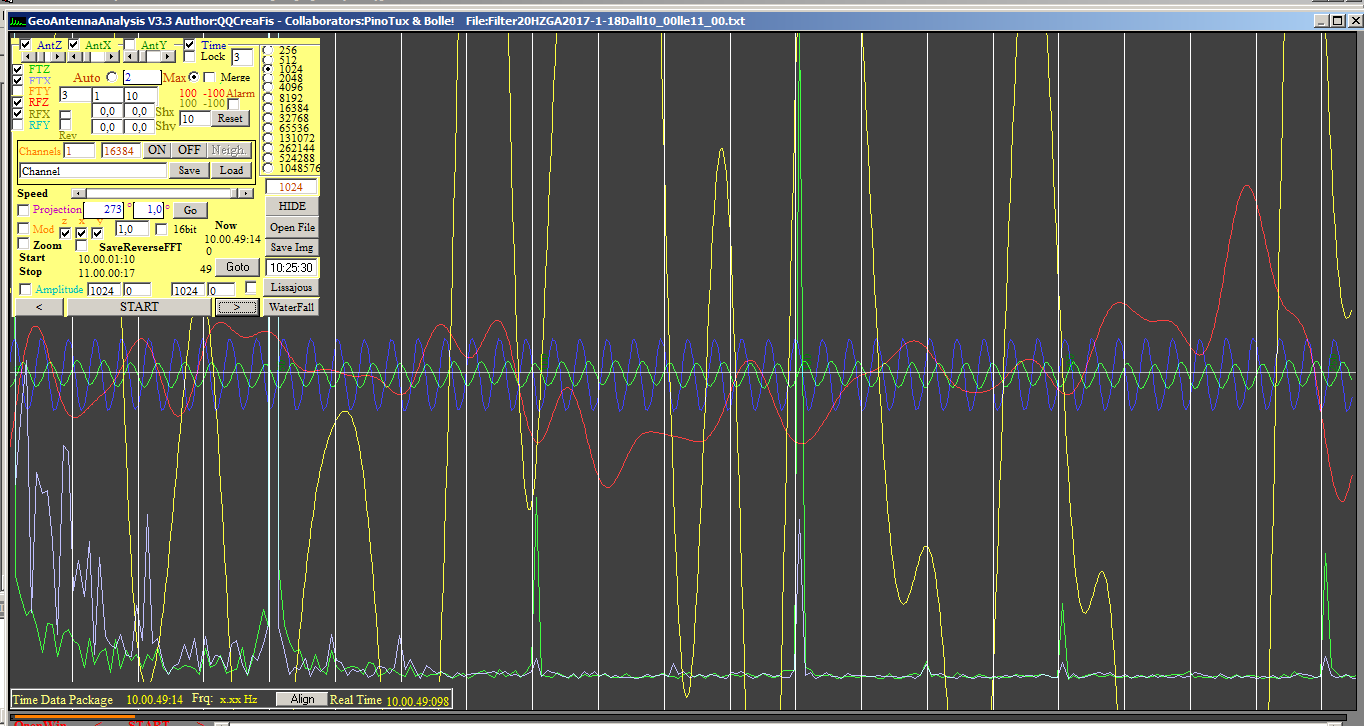

filtrato a 20Hz:

http://www.energialternativa.info/public/newforum/ForumEA/R/DopoLaCura20Hz.png

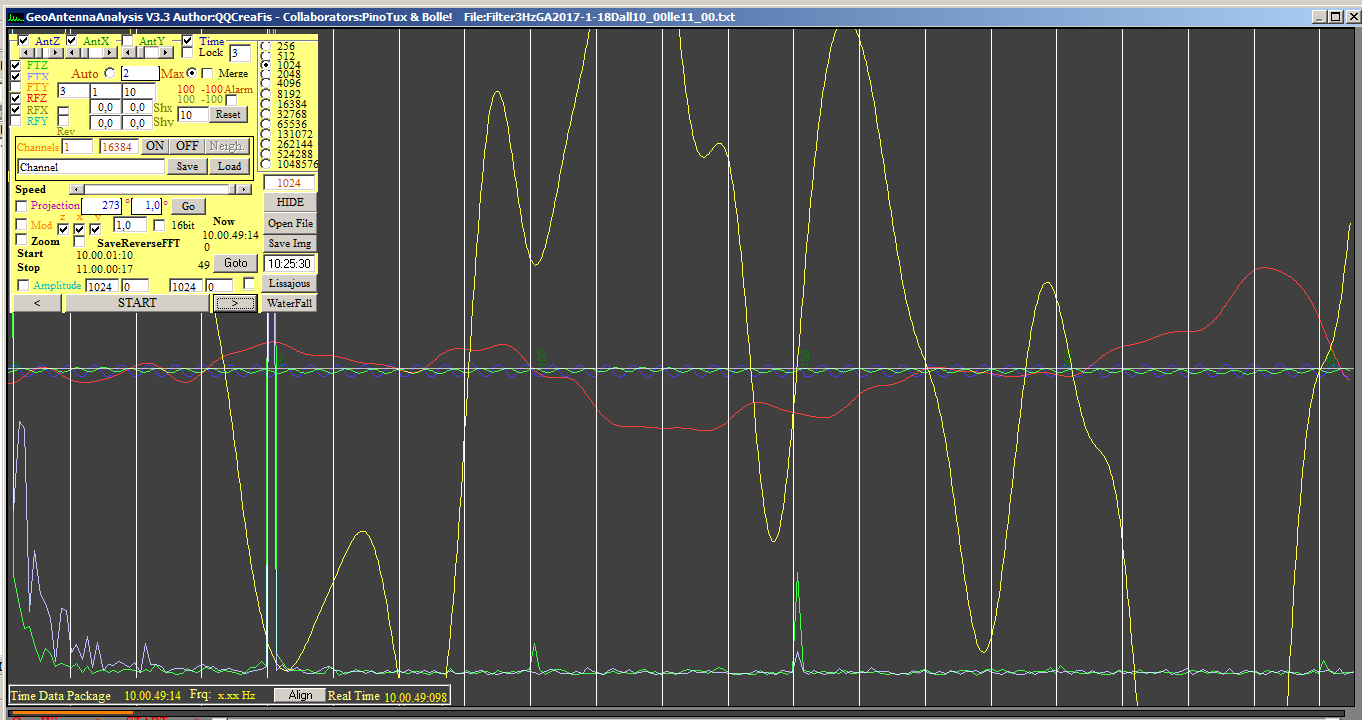

a 3Hz

http://www.energialternativa.info/public/newforum/ForumEA/R/DopoLaCura3Hz.png



si può vedere l'effetto sulla FFT.

Scarica allegato

LowFilter.zip ( Numero download: 113 )



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9368

Stato:



Inviato il: 19/07/2017 14:25:38

Maronnaaa... è già stato scaricato....
RISCARICARE IL LOWFILTER....NON PERMETTEVA DI FARE I FILTRI IN CASCATA SUI FILE FILTRATI

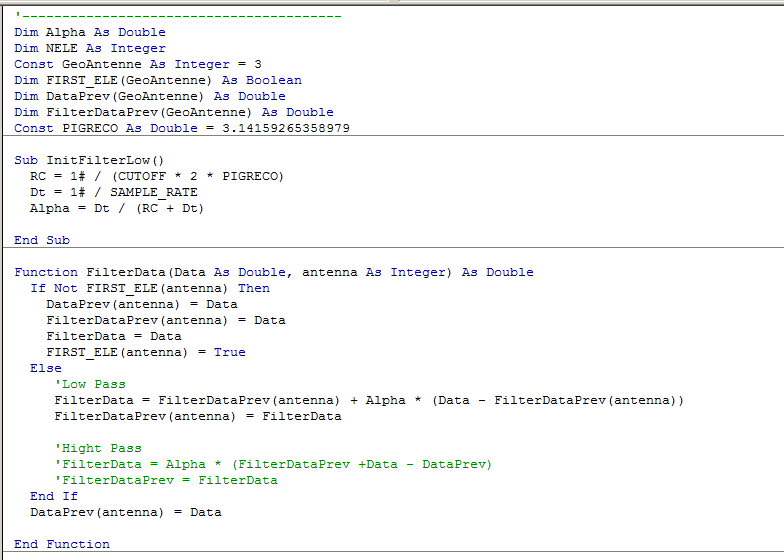

Questo è il metodo di filtro dei dati...

http://www.energialternativa.info/public/newforum/ForumEA/R/CodeLowFilter.png



Modificato da Bolle - 19/07/2017, 14:39:15


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9368

Stato:



Inviato il: 19/07/2017 14:48:46

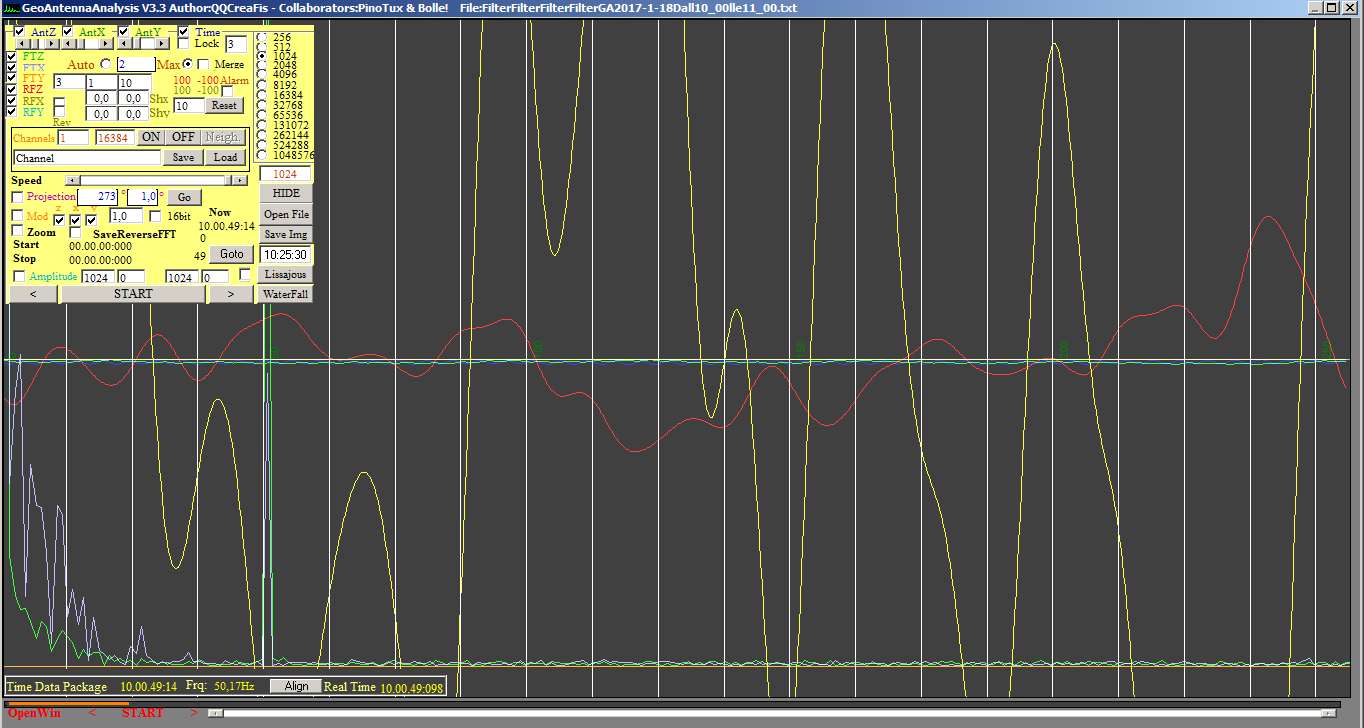

Ho eseguito il filtro con 20 HZ per 4 volte...e la 50 hz continua a svettare...anche se nel segnale apparenemtente è sparuta!

http://www.energialternativa.info/public/newforum/ForumEA/R/Filtro4Volte20Hz.png



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9368

Stato:



Inviato il: 19/07/2017 14:52:34

Ho messo nel filtro la clessidra dell'attesa e il beep a conversione finita...ma vedo che il codice viene scaricato a gogo!!!
Scarricate nuovamente la nuovissimissima versione!!!
Ma è solo QQ che è interessato...o anche altri?
Se ci sono altri ....battete un colpo!



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9368

Stato:



Inviato il: 19/07/2017 15:16:21

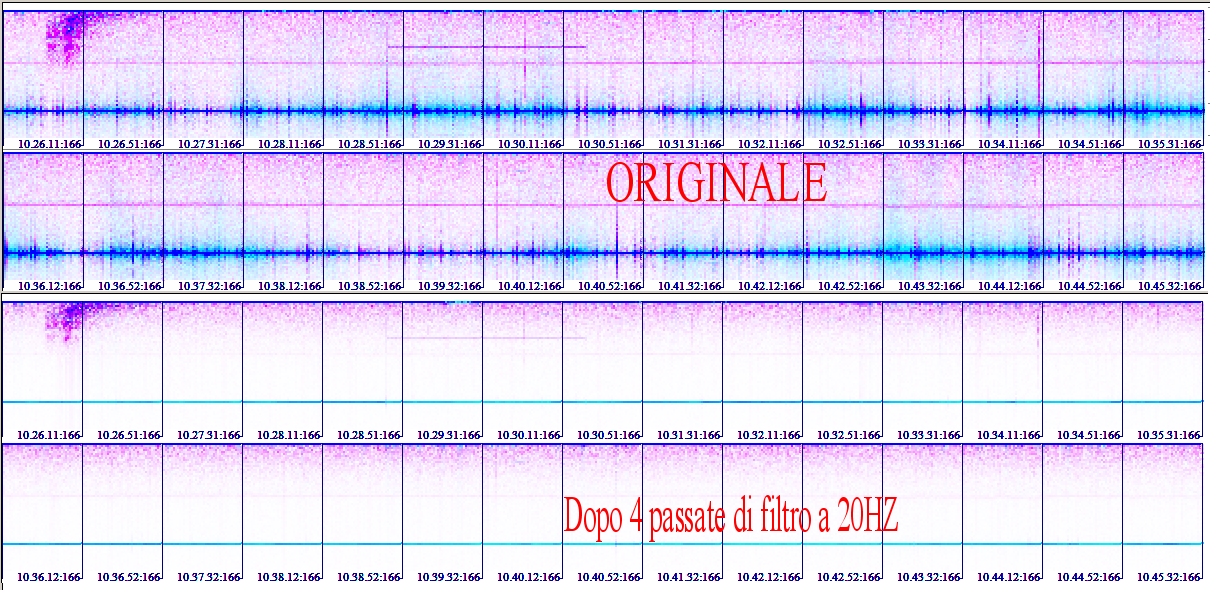

Vediamo la WF che ci fa capire meglio le cose...prima e dopo 4 passate di passa basso a 20HZ. Ogni filtrata viene attenuato il segnale di 6Db!

http://www.energialternativa.info/public/newforum/ForumEA/R/WFConESenzaFiltro.png



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 19/07/2017 22:28:55

come si pensava l'enorme valore della componente a 50Hz comporta anche errore numerico sulle atre frequenze


quindi applicare un filtro hardware del 6° ordine amplificare molto

applicare filtri di questo tipo applicare la fft



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9368

Stato:



Inviato il: 19/07/2017 22:48:36

CITAZIONE (qqcreafis, 19/07/2017 22:28:55 ) Discussione.php?214035&105#MSG1594

come si pensava l'enorme valore della componente a 50Hz comporta anche errore numerico sulle atre frequenze

su questa cosa non mi sono mai trovato...però potremmo fare una prova...tanto il SW non costa nulla!
Si potrebbe fare un elimina banda 25-75hz...eliminiamo solo la 50Hz e poi vediamo se è colpa della 50hz. Che poi in fin dei conti e quello che dovremmo fare...dovesse scappare fuori qualche frequenza più alta...metti che salta fuori la frequenza degli 80 Hz...lo sai come sarebbe contento il nostro ex premier...



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9368

Stato:



Inviato il: 20/07/2017 09:32:28

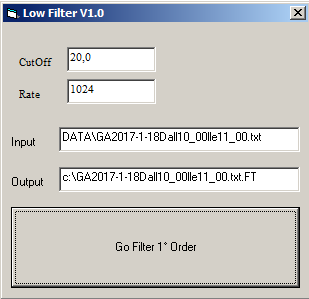

Questa è la nuova versione che permette di decidere dove scrivere il file di output...


http://www.energialternativa.info/public/newforum/ForumEA/R/LowFilter1_0.png




Inserire il nome del file nel campo di input, poi modificare il campo di output ....ad esempio mettere un percorso assoluto come dall'esempio ...il file verrà generato dove specificato.

Scarica allegato

LowFilter1_0.zip ( Numero download: 128 )



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



BellaEli

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3286

Stato:



Inviato il: 21/07/2017 02:00:30

Per realizzare il filtro hai usato questa equazione:

y = x(-1) + Alpha * (x - x(-1))

*** per x(-1) si intende il valore di x all'istante precedente.

Il pratica prendi la variazione tra il valore attuale e il precedente, la moltiplichi per Alpha e la sommi al valore precedente.

Se la variazione è piccola (tendente a 0) il segnale sarà pressoché simile al precedente e il filtro è come se non avesse filtrato nulla, se la variazione è grande la stessa sarà attenuata di Alpha (< 1) volte e il filtro avrà lavorato correttamente.

Io ho utilizzato una equazione simile (forse più intuitiva), questa:

y = Alpha * x + (1 - Alpha) * x(-1)

Come hai mostrato nelle immagini il filtro si comporta molto bene, è davvero semplice ed efficace.

Per prova ho impostato Alpha a "0,1" e ho confrontato i risultati con un filtro a media mobile con 10 elementi: le linee risultanti plottando l'uscita del filtro erano perfettamente sovrapposte!
Tuttavia il calcolo dell'equazione è molto più veloce della media mobile.

Da notare che il filtro si comporta molto male in presenza di uno scalino: se il segnale in ingresso passa da 0 a 1 all'uscita del filtro si avrà una curva identica a quella di carica di un condensatore tramite resistenza.

Tuttavia col software, in base alle necessità è possibile apportare modifiche a volo!

Su un aspetto non ho indagato: riapplicare il filtro equivale ad un secondo ordine o andrebbe utilizzata un'altra equazione???

Elix



---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 21/07/2017 23:19:46

si dovrebbe poter cambiare l'equazione ma stando attenti che sono coinvolti più punti



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
