Inviato il: 06/09/2017 22:56:15

il passa alto è un un "partitore"

z=R/(R-i*omega/C)=(R^2+i*R*omega/C)/(r^2+omega^2/C^2)


tang(alfa)=omega /(R*C)


quindi alfa 0..90°

zero per f=0 e 90° per f= infinito

in modo ruspante, non ho controllato molto.




Modificato da qqcreafis - 06/09/2017, 23:02:10


---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:7346

Stato:



Inviato il: 12/09/2017 18:02:16

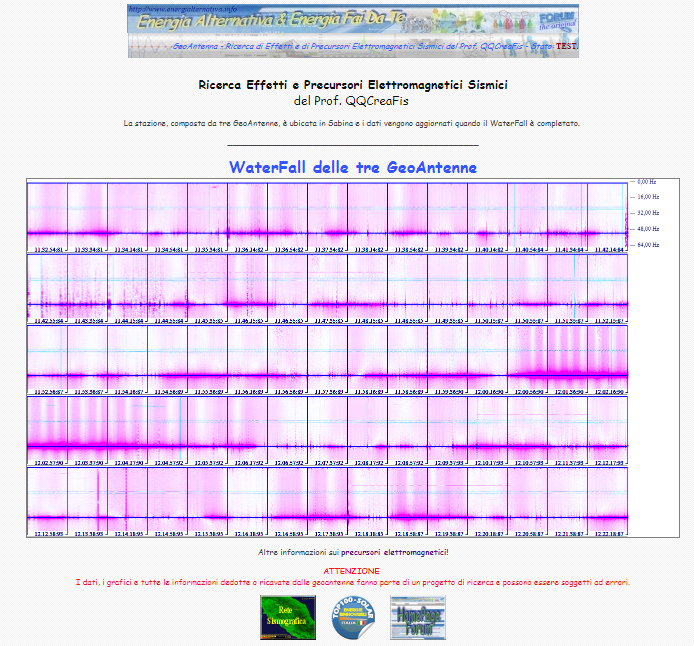

Finalmente siamo partiti ed andati in fase di test...

Tra non molto andremo in tempo reale anche con le geoantenne...
ci si accede anche dalla pagina della ReteSismografica cliccando il cerchietto AZURO!!!



La scocca è pronta...

http://www.energialternativa.info/public/newforum/ForumEA/R/GeoAntenneWeb.png





Modificato da Bolle - 12/09/2017, 18:10:28


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:7346

Stato:



Inviato il: 12/09/2017 20:45:33

SIAMO ONLINE CON LE GEOANTENNE!!!



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9953

Stato:



Inviato il: 13/09/2017 17:23:52

sono attive tutte e tre?


comunque ho scoperto una cosa che sembrava tascurabile


quanto dura un ms (millisecondo) ?


poco, molto, dipende...


è ovvio che dipende da cosa si sta osservando.


ad es ad 1ms di distanza quanto si sposta un segnale a 50 Hz ???


la risposta è troppo!


Si sposta di 1/20 di periodo ovvero 360/20°=18°



insomma lo sfasamento che si osserva nelel geoantenne deriva almeno in parte ad un ritardo relativo di acquisizione

i segnali delle due geoantenne in 50Hz sonoappaiono sfasate di 2 acquisizioni (30°???)



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:7346

Stato:



Inviato il: 13/09/2017 17:38:30


CITAZIONE

sono attive tutte e tre?

no...ma questo week end ci metto le metti...se piove nuovamente me le metto al collo

CITAZIONE (qqcreafis, 13/09/2017 17:23:52 ) Discussione.php?214035&107#MSG1617

ad es ad 1ms di distanza quanto si sposta un segnale a 50 Hz ???

Mi sa di interrogazione con trabocchetto...non ci casco!!!

Il campionamento avviene quando scatta l'interrupt , che tu conosci meglio di tutti ...visto che il codice lo hai scritto tu, e questo avviene 1024 volte al secondo. Nella routine di interrupt avvengono le tre interrogazioni al convertitore una dopo l'altra...solo dopo aver acquisito i valori, vengono inviati alla seriale con un byte di testata.Quindi il ritardo è legato al tempo di acquisizione che dovrebbe aggirarsi tra i 60uS e i 100uS.
Se dipendesse da questo, lo sfasamento rimarrebbe costante...invece varia ed anche di molto...cmq tra non molto,oltre il WF, avremo la possibilità di vedere il segnale ...in modo che lo vedrò anche io da remoto!
Indighiamo...potrebbe dipendere dall'elettronica...vedremo...ha i giorni contati!



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9953

Stato:



Inviato il: 13/09/2017 21:07:54

potrebbe essere il rumore dell'elettronica o del mondo...



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9953

Stato:



Inviato il: 16/09/2017 19:54:56

pensa che ti ripensa e pensando di quanto si sfasano due orologi a quarzo


si deduce che un'aquisizione lunga nel tempo si fa presto ad avere degli sfasamenti di ms...



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:7346

Stato:



Inviato il: 16/09/2017 23:03:20

CITAZIONE (qqcreafis, 16/09/2017 19:54:56 ) Discussione.php?214035&107#MSG1620

si deduce che un'aquisizione lunga nel tempo si fa presto ad avere degli sfasamenti di ms...

O non ho capito...o anche questa mi sa di interrogazione trabocchetto...mmm...prof non ci casco!
E' appena terminato il diluvio universale...speriamo bene per domani!
PS:Ormai è chiaro che i fulmini ( ma non tutti ) bloccano l'arduino...però il pc potrebbe sapere questa cosa e riavviarlo...



Modificato da Bolle - 16/09/2017, 23:10:16


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9953

Stato:



Inviato il: 17/09/2017 00:20:17

usi un arduino per antenna vero?


ciascuno ha un quarzo da 16.000.000Hz nominali


ammettiamo una precisione di ....



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:7346

Stato:



Inviato il: 17/09/2017 08:42:23

Se fossero tre Arduino avresti ragione...ma è uno solo... sicuramente avviene uno sfasamento...ma i tre campionamenti rimangono con sfasamento sincrono..



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9953

Stato:



Inviato il: 17/09/2017 11:14:04

i tre segnali (rumore a parte) dovrebbero essere identici a parte ampiezza e segno

le sorgenti di rumore potrebbero essere ...


rumore dell'elettronica

rumore sulla linea

rumore di campionamento


il principale sospetto è il rumore di campionamento...


una modifica di minimo impatto potrebbe essere campionare il doppio e spedire delle medie (delle somme?)

campionare a 2048 e spedire a 1024, la somma di due numeri a 10 bit ne dovrebbe fare uno a 11 bit oppure altre combinazioni



Modificato da qqcreafis - 17/09/2017, 11:36:39


---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:7346

Stato:



Inviato il: 17/09/2017 11:29:48

CITAZIONE (qqcreafis, 17/09/2017 11:14:04 ) Discussione.php?214035&107#MSG1624



una modifica di minimo impatto potrebbe essere campionare il doppio e spedire delle medie

Si...in questo modo potremmo aumentare anche di un bit la precisione...vediamo se ce la fa l'arduino!

Cmq probabilmente dipende dall'elettronica...mi sembra che nella prima antenna ci sia l'ina103 e negli altri due il 114...devo aprire il sarcofago.
Stanotte c'è stato il diluvio universale...grandine di dimensioni che non avevo mai visto...speriamo non abbia abbozzato il tetto



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:7346

Stato:



Inviato il: 17/09/2017 14:06:33

Cmq non può essere solo l'elettronica...se fosse solo l'elettronica lo sfasamento sarebbe costante...dovrebbe essere l'elettronica più qualche componente ballerino...tipo condensatore/resistenza...etc etc
Potrebbe essere un po di tutto...un po di tutto un po...



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:7346

Stato:



Inviato il: 17/09/2017 18:36:22

In questo momento c'è uno sfasamento di 180°...questa mattina all'alba lo sfasamento era quasi nullo...



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9953

Stato:



Inviato il: 17/09/2017 23:31:14

del 50Hz?



---------------
