Inviato il: 24/09/2017 23:26:20

Te prego no!!!
No no...calma e gessetto!



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:7222

Stato:



Inviato il: 24/09/2017 23:38:03

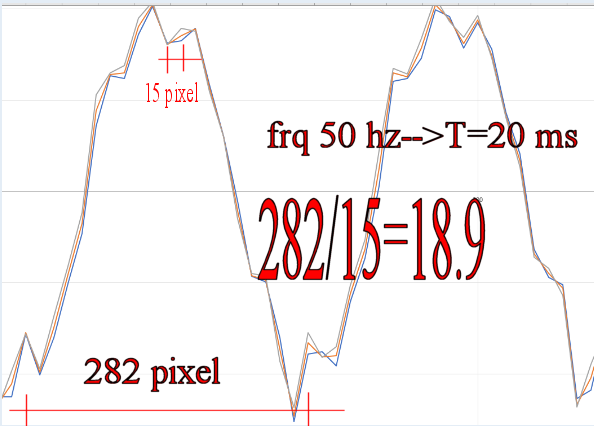

No no...come campionamento stai a 1 ms ..questi i conti della serva:

http://www.energialternativa.info/public/newforum/ForumEA/R/Campionamenti.png



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:7222

Stato:



Inviato il: 26/09/2017 20:54:33

Partito con la geoantenna con l'arduino ADC a 11 bit!



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9948

Stato:



Inviato il: 27/09/2017 22:45:42

ok doppio campionamento con algoritmo di rifasamento



ValoreLetto = analogRead(IngressoAnalogico);
ValoreLetto2 = analogRead(IngressoAnalogico2);
ValoreLetto1 = analogRead(IngressoAnalogico1);

ValoreLetto1 += analogRead(IngressoAnalogico1);
ValoreLetto2 += analogRead(IngressoAnalogico2);
ValoreLetto += analogRead(IngressoAnalogico);


la simmetria della doppia lettura compensa almeno in parte la variazione di fase

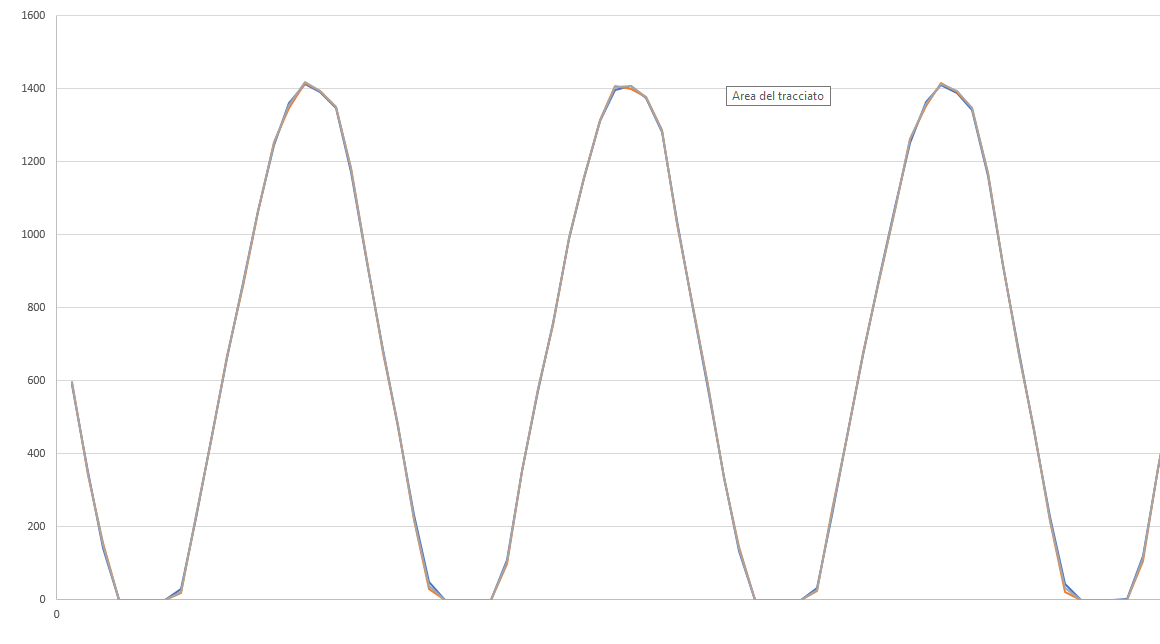

http://www.energialternativa.info/public/newforum/ForumEA/R/Im.png




Modificato da qqcreafis - 27/09/2017, 23:13:29


---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9948

Stato:



Inviato il: 27/09/2017 23:00:51

se non si compensa c'è un'inevitabile sfasamento che in realtà conta poco

tutttavia non costa nulla correggere

notare i dati della lettura singola!

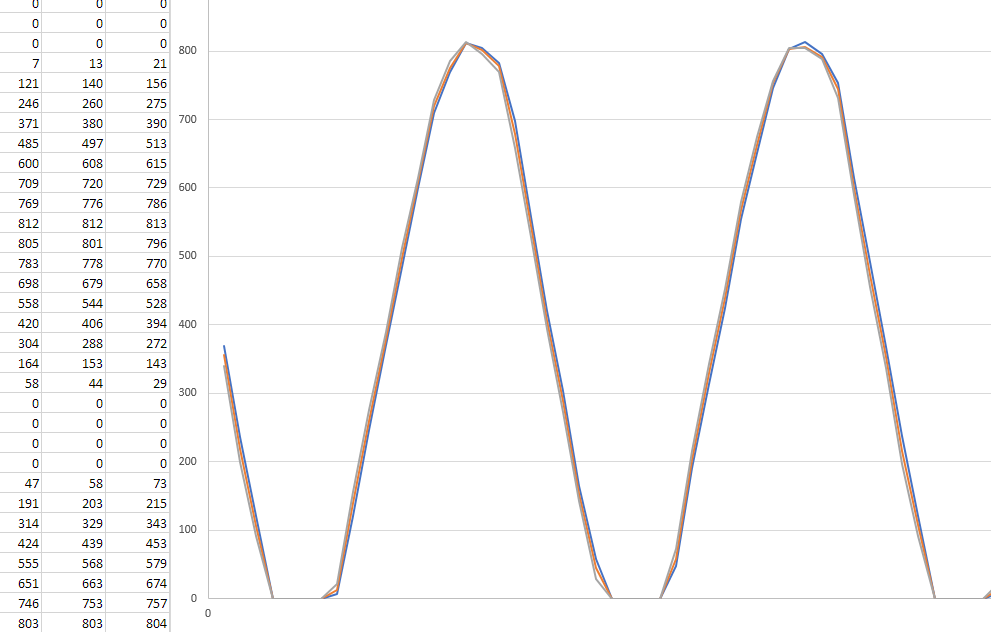

Immagine Allegata: fir.png

ForumEA/R/fir.png



Modificato da qqcreafis - 27/09/2017, 23:16:50


---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9948

Stato:



Inviato il: 27/09/2017 23:08:15

comunque la doppia lettura comporta una buona riduzione del rumore e dell'errore di lettura

probabilmente se si passa a 4 letture si migliora ancora, ma forse in proporzione non così tanto come da 1 a 2 letture



Modificato da qqcreafis - 27/09/2017, 23:15:43


---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:7222

Stato:



Inviato il: 28/09/2017 00:05:30

Si potrebbe spingere di più l'acquisizione solo su una geonatenna e vedere come si comporta...facciamo 8 letture il massimo per l'arduino uno...poi si inviano zero zero per le altre due geoantenne...oppure 7 letture per una geoantenna e una acquisizione per le altre due...pià di così il collo non si può tirare!



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9948

Stato:



Inviato il: 28/09/2017 21:33:02

sopporta 8 letture con somma settando a 921600

quindi dovrebbe tenere 4 antenne con doppia lettura occorre cercare i settaggi di serialwrite

e di analogread



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:7222

Stato:



Inviato il: 28/09/2017 22:20:27

senti ma... se separiamo le antenne? cioè ognuna su un arduino? oppure...possiamo fare così mettiamo un secondo arduino che legge una sola delle tre antenne e gli tiriamo il collo al limite e vediamo cosa combina rispetto l'altro ( 8 letture arriviamo a 13 bit farlocchi ) ...cioè se migliora , di quanto migliora e se vale la pena



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9948

Stato:



Inviato il: 29/09/2017 19:22:13

possiamo fare prendendo dati da una sola antenna, 10min con un solo sample, 10 con 2, 10 con 4,10 con 8 e vedere se c'è una diff.


il tutto nello stesso file per vedere la diff sul WF



Modificato da qqcreafis - 29/09/2017, 20:11:17


---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9948

Stato:



Inviato il: 29/09/2017 20:13:01

/*
Example Timer1 Interrupt

*/
#define IngressoAnalogico A0
#define IngressoAnalogico1 A1
#define IngressoAnalogico2 A2
//#define IngressoAnalogico3 A3

#define ledPin 13
unsigned int ValoreLetto;
unsigned int ValoreLetto1;
unsigned int ValoreLetto2;
//unsigned int ValoreLetto3;
unsigned int START;
//unsigned int ValoreLettoA;
//unsigned int ValoreLetto1A;
//unsigned int ValoreLetto2A;

//unsigned int ValoreLettoB;
//unsigned int ValoreLetto1B;
//unsigned int ValoreLetto2B;


//int timer1_counter;
void setup()
{
//pinMode(ledPin, OUTPUT);

Serial.begin(921600);

// initialize timer1
noInterrupts(); // disable all interrupts
TCCR1A = 0;
TCCR1B = 0;
TCNT1 = 0;

// Set timer1_counter to the correct value for our interrupt interval
//ti
//timer1_counter = 64911; // preload timer 65536-16MHz/256/100Hz
//timer1_counter = 64286; // preload timer 65536-16MHz/256/50Hz
// timer1_counter = 34286; // preload timer 65536-16MHz/256/2Hz

//OCR1A = 31250; // compare match register
OCR1A = 15625; // compare match register

//OCR1A = 8000; // compare match register
//OCR1A = 7813; // compare match register
//timer1_counter = 1;
// TCNT1 = timer1_counter; // preload timer

// TCCR1B |= (1 << CS12); // 256 prescaler
//TCCR1B |= (1 << WGM12); // CTC mode
TCCR1B |= (1 << WGM12); // CTC mode

TCCR1B |= (1 << CS10); // 1 prescaler
// TIMSK1 |= (1 << TOIE1); // enable timer overflow interrupt
TIMSK1 |= (1 << OCIE1A); // enable timer con comparazione
interrupts(); // enable all interrupts
}

//ISR(TIMER1_OVF_vect) // interrupt service routine
ISR(TIMER1_COMPA_vect) // timer compare interrupt service routine

{
// TCNT1 = timer1_counter; // preload timer


/*
7

ValoreLetto1 = analogRead(IngressoAnalogico);
ValoreLetto2 = analogRead(IngressoAnalogico);
ValoreLetto = ValoreLetto1+ValoreLetto2;  */


// Serial.write((char*)&ValoreLetto,2);

//Serial.write("t");

ValoreLetto = analogRead(IngressoAnalogico);
ValoreLetto += analogRead(IngressoAnalogico);
ValoreLetto += analogRead(IngressoAnalogico);
ValoreLetto += analogRead(IngressoAnalogico);
ValoreLetto += analogRead(IngressoAnalogico);
ValoreLetto += analogRead(IngressoAnalogico);
ValoreLetto += analogRead(IngressoAnalogico);
ValoreLetto += analogRead(IngressoAnalogico);
//ValoreLetto += analogRead(IngressoAnalogico);
//ValoreLetto += analogRead(IngressoAnalogico);

//ValoreLetto += analogRead(IngressoAnalogico);
//ValoreLetto2 = analogRead(IngressoAnalogico2);
//ValoreLetto1 = analogRead(IngressoAnalogico1);

//ValoreLetto1 += analogRead(IngressoAnalogico1);
//ValoreLetto2 += analogRead(IngressoAnalogico2);
//ValoreLetto += analogRead(IngressoAnalogico);



//ValoreLetto1 += analogRead(IngressoAnalogico1);


//

//ValoreLetto3 = analogRead(IngressoAnalogico3);
//ValoreLetto3 = +analogRead(IngressoAnalogico3);







//ValoreLetto = ValoreLettoA + ValoreLettoB;
ValoreLetto1 = 0;
ValoreLetto2 = 0;




Serial.write((char*)&START,1); // TESTATA ...BYTE DI SINCRONISMO
Serial.write((char*)&ValoreLetto,2); //  WORD DELLA GEOANTENNA1
Serial.write((char*)&ValoreLetto1,2); //  WORD DELLA GEOANTENNA2
Serial.write((char*)&ValoreLetto2,2);//  WORD DELLA GEOANTENNA3

//Serial.write((char*)&ValoreLetto2,2);//  WORD DELLA GEOANTENNA3




//digitalWrite(ledPin, digitalRead(ledPin) ^ 1);
}

void loop()
{



 // ValoreLetto =1 ;
//ValoreLetto1 = 2;
//ValoreLetto2=3;

  START=170;
// your program here...
}



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9948

Stato:



Inviato il: 29/09/2017 23:17:44

brutte notizie

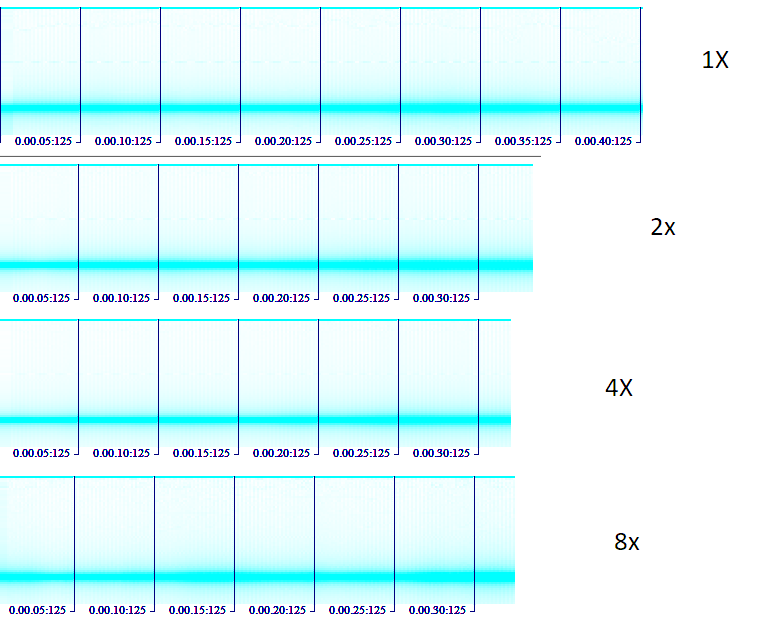

Immagine Allegata: ranatoro.png

ForumEA/R/ranatoro.png



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9948

Stato:



Inviato il: 29/09/2017 23:23:25

a 1X ci sono artefatti, ora provo con due canali in uno 7X e nell'altro 1X



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:7222

Stato:



Inviato il: 02/10/2017 11:08:54

Arsenico e ferro nelle sorgenti ...ba boa bu http://www.repubblica.it/scienze/2017/10/02/news/arsenico_e_ferro_nelle_sorgenti_cosi_ci_avvisa_il_terremoto_-177100851/

http://www.leggo.it/italia/cronache/terremoto_ecco_come_ci_avvisa_del_suo_arrivo_la_strana_anomalia_prima_delle_scosse_foto_2_ottobre_2017-3275444.html



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9948

Stato:



Inviato il: 02/10/2017 21:48:34

palle



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.


 InizioPagina


Pagine: (116)  < ...  96   97   98   99   100   101   102   103   104   105   106   107   108   109   110   111   112   [113]   114   115   116    (Ultimo Msg)

Versione Mobile!

Home page       TOP100-SOLAR      Home page forum
