Geoantenna per Ricerca Effetti e Precursori Elettromagnetici Sismici , Analisi della teoria del prof QQCreafis
FinePagina

Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9087

Stato:



Inviato il: 16/01/2017 15:29:30

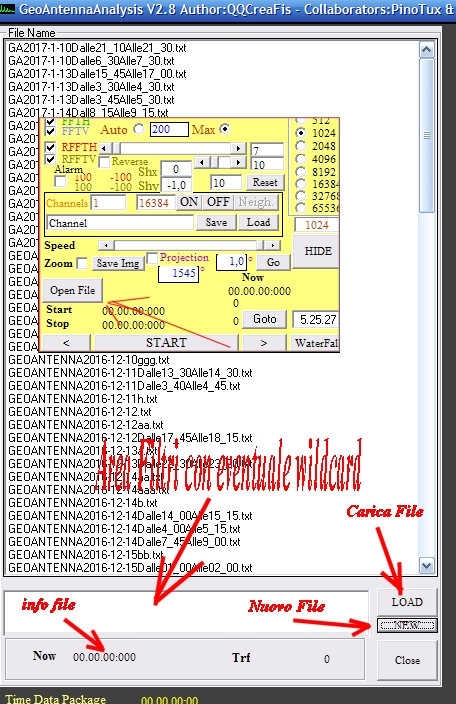

GeoAnalisys 2.8

Iniziamo a fare le cose in modo standard...abbiamo separato il caricamento dei file dalla finestra...iniziavo a faticare i file sono molti...si può utilizzare l'asterisco e ed altro per cercare il file.
Il nome del file appare nella titlebar...per il resto ho sistemato un bug che inchiodava tutto...


http://www.energialternativa.info/public/newforum/ForumEA/P/GeoAntenaAnalysisV2_8_1.jpg





Scarica allegato

GeoAntennaAnalysisV2_8.zip ( Numero download: 169 )



Modificato da Bolle - 16/01/2017, 15:39:02


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9087

Stato:



Inviato il: 16/01/2017 16:59:43

mavieniiiiiiiiiiiiiiiiiiiiiiiiiiiii....viva viva l'inghilterra...
Mettete il casco o buttate l'ancora...

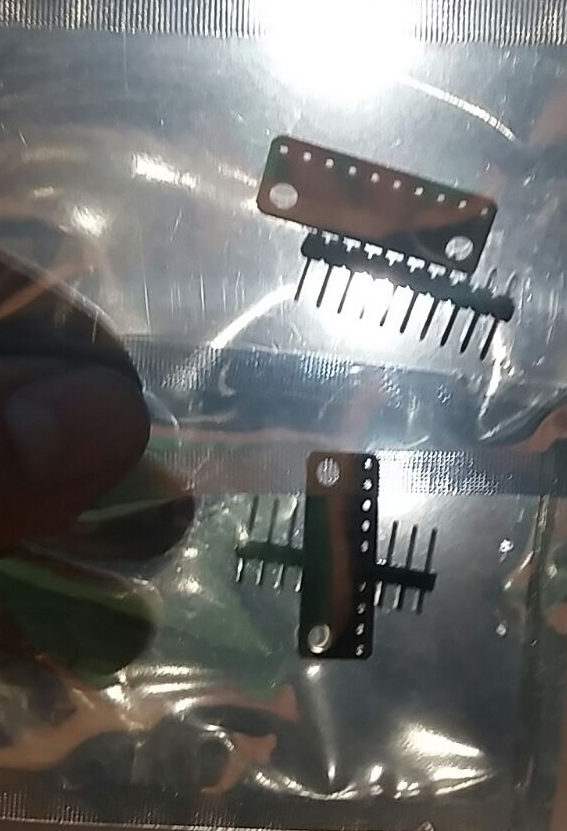

http://www.energialternativa.info/public/newforum/ForumEA/P/Sensori16Bit.jpg



Oggi gli do il feedback negativo a quel cojxte...un mese ho perso...appresso a questi basxxxxxi!



Modificato da Bolle - 16/01/2017, 17:08:17


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9087

Stato:



Inviato il: 16/01/2017 18:23:58

QUA vediamo in dettaglio il convertitore a 16 bit ads1115.
Ovviamente nel nostro codice...faremo in modo di selezionare (almeno inizialmente) il convertitore interno dell'arduino o questo nuovo.
Questa sera mi metto a lavoro...e vediamo cosa esce fuori!



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



PinoTux

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:3509

Stato:



Inviato il: 16/01/2017 19:11:09

3 antenne e 4 ingressi, ti rimane un ingresso per un sismografo tradizionale.



---------------
"Fatti non foste a viver come bruti, ma per seguir virtute e canoscenza"
http://iv3gfn.altervista.org/
http://pptea.altervista.org/



RAUNARDE
GigaWatt


Gruppo:Utente
Messaggi:1225

Stato:



Inviato il: 16/01/2017 20:25:25

LINK

LINK

se possono esservi d'aiuto



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9087

Stato:



Inviato il: 16/01/2017 22:09:54

Funzica...ha una precisione che fa impallidire il mio tester true rms...ma ma....misura anche la tensione negativa...nooooooo....ve prego no...non si deve nemmeno sommare il segnale...mi viene da piangere per la contentezza!!!

CITAZIONE (PinoTux, 16/01/2017 19:11:09 ) Discussione.php?214035&88#MSG1326

3 antenne e 4 ingressi, ti rimane un ingresso per un sismografo tradizionale.

Quello tradizionale lo mettiamo su in ingresso a 10 bit dell'arduino...



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



tgsimo_a

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1508

Stato:



Inviato il: 16/01/2017 22:53:44

CITAZIONE (Bolle, 16/01/2017 22:09:54 ) Discussione.php?214035&87#MSG1322

Faccio il punto della situazione...ogni tanto va fatto...prima che qualche utente si lamenti...

Beh... io non mi sento preso in causa... Le mie erano urla e non lamenti...
CITAZIONE (Bolle, 16/01/2017 22:09:54 ) Discussione.php?214035&87#MSG1322

Servono chiarimenti? ...chiedete al prof!

A spizzichi e bocconi, cerco (con ampi limiti) di capire cosa fate a grandi linee, e ieri sera mi sono imbattuto in questo:
LINK
State "ripercorrendo" questa strada???



---------------
Signore dammi la pazienza... perché se mi dai la forza spacco tutto!!!



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 16/01/2017 23:16:25

si ma solo nelle basse frequenze



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9087

Stato:



Inviato il: 16/01/2017 23:48:18

Abemus un problema...non funzica l'interrupt con l'i2c...



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 17/01/2017 00:02:31

m..........................................


non è che l'interrupt comanda l'acquisizione e poi viene messo in coda per la spedizione


o proprio l'interrupt è incompatibile con ic2



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9087

Stato:



Inviato il: 17/01/2017 00:14:08

Guarda qua...


questo è il suo codice:

#include <Wire.h>
#include <Adafruit_ADS1015.h>

//Start ADS1115
Adafruit_ADS1115 ads1115(0x48);

volatile int16_t rawValue;

void setup() {
  //set gain level
  ads1115.setGain(GAIN_ONE); // 1x gain +/- 4.096 Volts
  //start up ads1115
  ads1115.begin();
  //Set up serial port
  Serial.begin(115200);
  //Set up interrupt routine
  interruptSetup();
  //pause for 5 seconds
  delay(5000);
}

void interruptSetup(){
  // Initializes Timer2 to throw an interrupt every 5mS.
  // this code is for the UNO only
  TCCR2A = 0x02;     // DISABLE PWM ON DIGITAL PINS 3 AND 11, AND GO INTO CTC MODE, page 153 datasheet
  TCCR2B = 0x07;     // DON'T FORCE COMPARE, 1024 PRESCALER, page 156 datasheet
  OCR2A = 0x4D;      // SET THE TOP OF THE COUNT TO 77 FOR 200Hz SAMPLE RATE, page 157 datasheet
  TIMSK2 = 0x02;     // ENABLE INTERRUPT ON MATCH BETWEEN TIMER2 AND OCR2A, page 157 datasheet
  sei();             // MAKE SURE GLOBAL INTERRUPTS ARE ENABLED
}

// THIS IS THE TIMER 2 INTERRUPT SERVICE ROUTINE.
// Timer 2 makes sure that we take a reading every 2 miliseconds
ISR(TIMER2_COMPA_vect){                             // triggered when Timer2 counts to 124
    cli();
    rawValue = ads1115.readADC_Differential_0_1();      // read the ADS1115 value
    sei();
}// end isr

void loop(){

    Serial.print("S");
    Serial.print(rawValue);
    Serial.print("\n");
    delay(20);                             //  take a break
}

ho tutto pronto...c'è qualche cosa che non quadra...forse disabilitiamo l'i2c...



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 17/01/2017 00:30:26

forse è suff mettere in lettura continua l'A/D e settarlo in modo che ogni 1/1000 faccia tre misure (tuttavia il timer interno non è quarzato)


ma ce la fa a fare 3000 samples /s



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9087

Stato:



Inviato il: 17/01/2017 00:36:04

ok! sicuramente non ce la fa...ma vedo se gira...



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9087

Stato:



Inviato il: 17/01/2017 00:46:18

Senza interrupt va, cioè a ciclo continuo va bene...ma sto vedendo che stiamo sotto con i tempi...sto vedendo che campiona lentamente...
Cerco di capire da cosa dipenda...oddio....non è che non che la fa , scatta l'interrupt e non usciva mai...miiiiiiiiiiiiiii
Fammi ricontrollare tutto...tu vai ...oggi il turno di guardia lo faccio io



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9087

Stato:



Inviato il: 17/01/2017 10:20:49

Dai test effettuati ieri sera...l'arduino legge la singola conversoine effettuata dal convertitore ogni 8/10 millisecondi. Quindi questo tempo lunghissimo potrebbe essere dovuto alla trasmissione dei dati (I2C) o al tempo di conversione o a tutti e due.

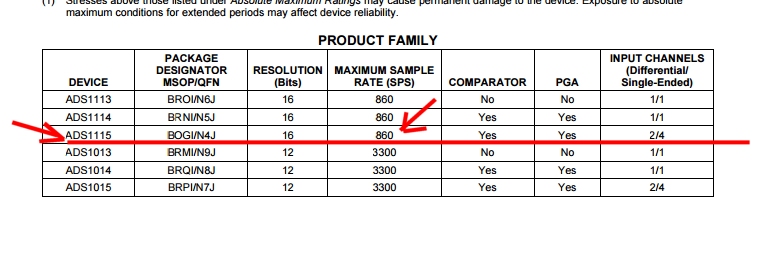

Ho scaricato il datasheet del chip e ho avuto una amara sorpresa...avevo letto da qualche parte che il tempo si agirava sui 100/200 us...invece questo è quello che ho estrapolato:

http://www.energialternativa.info/public/newforum/ForumEA/P/ADS1115SampleRate.jpg



Quindi stiamo sotto con i tempi...effettua la lettura in 1.1 ms, poi però c'è anche da considerare il tempo di trasmissione del dato dell'i2c!!!!!
L'ADS1015 ha dei tempi che andrebbero bene...ma è un 12 bit

Cmq i conti ancora non tornano...10ms sono troppi!
Se la massima velocità è 860 letture al secondo...si potrebbe tentare di leggere 700 letture al secondo...forse riusciamo a spingerci anche sulle 800 e inviare i dati...il SW è strutturato in modo parametrico...basta cambiare un numerello!
E tutto questo è per una lettura...noi ne dovremmo fare 3...non ci siamo...non ci siamo! Questa sera riorganizzo le idee!
Che dici prof?



Modificato da Bolle - 17/01/2017, 10:28:54


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
