Inviato il: 23/01/2017 18:09:11


CITAZIONE

Ho capito bene? Procedo?
no non va bene poi spiego



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9086

Stato:



Inviato il: 23/01/2017 20:34:11

Ok


Intanto ho spinto il 16 bit fino 475 interrogazioni al secondo....di più non si pote!!!

Ho modificato la frequenza spigendola al massimo ed alzato un pelino l'attesa dell'interrogazione al convertitore per evitare valori doppi!

in Adafruit_ADS1015.cpp

CITAZIONE

//MICROSECONDI DI RITARDO minimo valore 1250 ...con TWBR = ((F_CPU / TWI_FREQ) - 16) / 2.6; nel file twi.c
#define ADS1115_CONVERSIONDELAY (1260)


in twi.c ho diviso di 2.6 la frequenza per mandare l'i2c più veloce...quel tanto che ci consente di aumentare le interrogazioni!
CITAZIONE
// initialize twi prescaler and bit rate
cbi(TWSR, TWPS0);
cbi(TWSR, TWPS1);
TWBR = ((F_CPU / TWI_FREQ) - 16) / 2.6;

/* twi bit rate formula from atmega128 manual pg 204
SCL Frequency = CPU Clock Frequency / (16 + (2 * TWBR))
note: TWBR should be 10 or higher for master mode
It is 72 for a 16mhz Wiring board with 100kHz TWI */


In allegato le librerie modificate...

Scarica allegato

GeoAntenna16Biia475SR.zip ( Numero download: 167 )



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9086

Stato:



Inviato il: 23/01/2017 21:24:25

Ho inserito la variante sul 16 bit ed ora ho buttato giù la rete ...devo allegare un nuovo eseguibile dove modificherò il nuovo SR!



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 23/01/2017 21:55:08

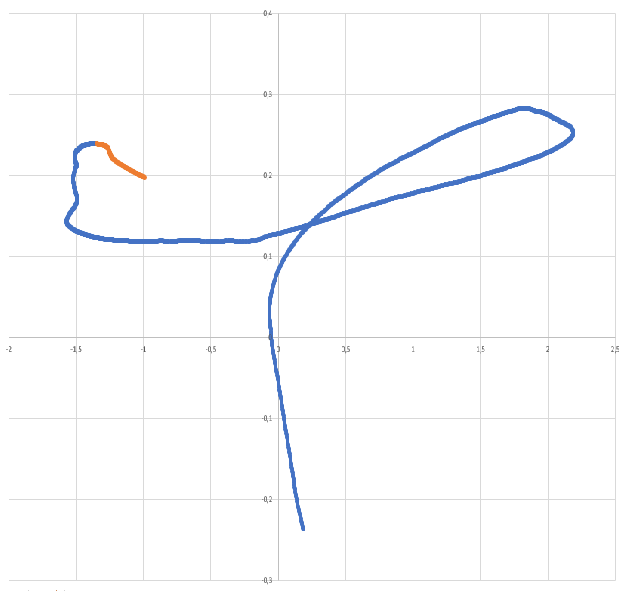

il grafico è formato da 2048 punti sull'asse x c'è Vx e sull'asse y Vy


se le due funzioni fossero periodiche con lo stesso periodo (in questo caso 2s)la figura sarebbe chiusa.


sono le figure che si ottengono in un oscilloscopio modulando entrambi gli assi

https://it.wikipedia.org/wiki/Figura_di_Lissajous



Immagine Allegata: lissajous2.png

ForumEA/P/lissajous2.png



Modificato da qqcreafis - 23/01/2017, 22:12:35


---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9086

Stato:



Inviato il: 23/01/2017 22:47:43

Vx è il segnale dell'antenna orizzontale ricostruito e filtrato mediante l'inversa e Vy di quella verticale?



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 23/01/2017 23:09:50

si si i due segnali filtrati


è ovvio che i bordi della ricostruzione lasciano desiderare


.... si potrebbe usare per le fft più alte ad es quella da 65s

e far vedere 1024 punti senza rinnovare la fft (o più) e farli scorrere, si cancellano in fondo e si ricreano all'inizio.
le zone caotiche della linea saranno quelle sospette

in questo modo si riescono ad analizzare circa 65 secondi



Modificato da qqcreafis - 23/01/2017, 23:14:40


---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9086

Stato:



Inviato il: 23/01/2017 23:37:37

CITAZIONE (qqcreafis, 23/01/2017 23:09:50 ) Discussione.php?214035&92#MSG1389



è ovvio che i bordi della ricostruzione lasciano desiderare


.... si potrebbe usare per le fft più alte ad es quella da 65s

Si potrebbe pensare di fare un passaggio di inversa con i parametri impostati...i dati si salvano !!A quel punto si hanno i segnali belli belli dall'inizio alla fine (il problema dei bordi non esiste più come nel messaggio dove facevo l'esmepio di una suddivisione in 3) e si può lavorare su quei dati come meglio si crede (tralasciando il segnale originale, trasformate ed inverse) e visualizzarli con modulo , angolo , lissajous,etc ...forse questa è la cosa migliore...un po più elaborata...ma si lavora su un qualcosa elaborato. Mi sono spiegato?Ho capito bene?Me l'accendi?

PS:Riesco a capire che ci siano utenti che si scaricano l'eseguibile...ma non capisco chi si scarica le librerie...vabbè...i misteri degli utenti del forum!



Modificato da Bolle - 23/01/2017, 23:44:43


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9086

Stato:



Inviato il: 24/01/2017 10:49:12

La butto li, andiamo sempre in tempo reale...:rolleyes!

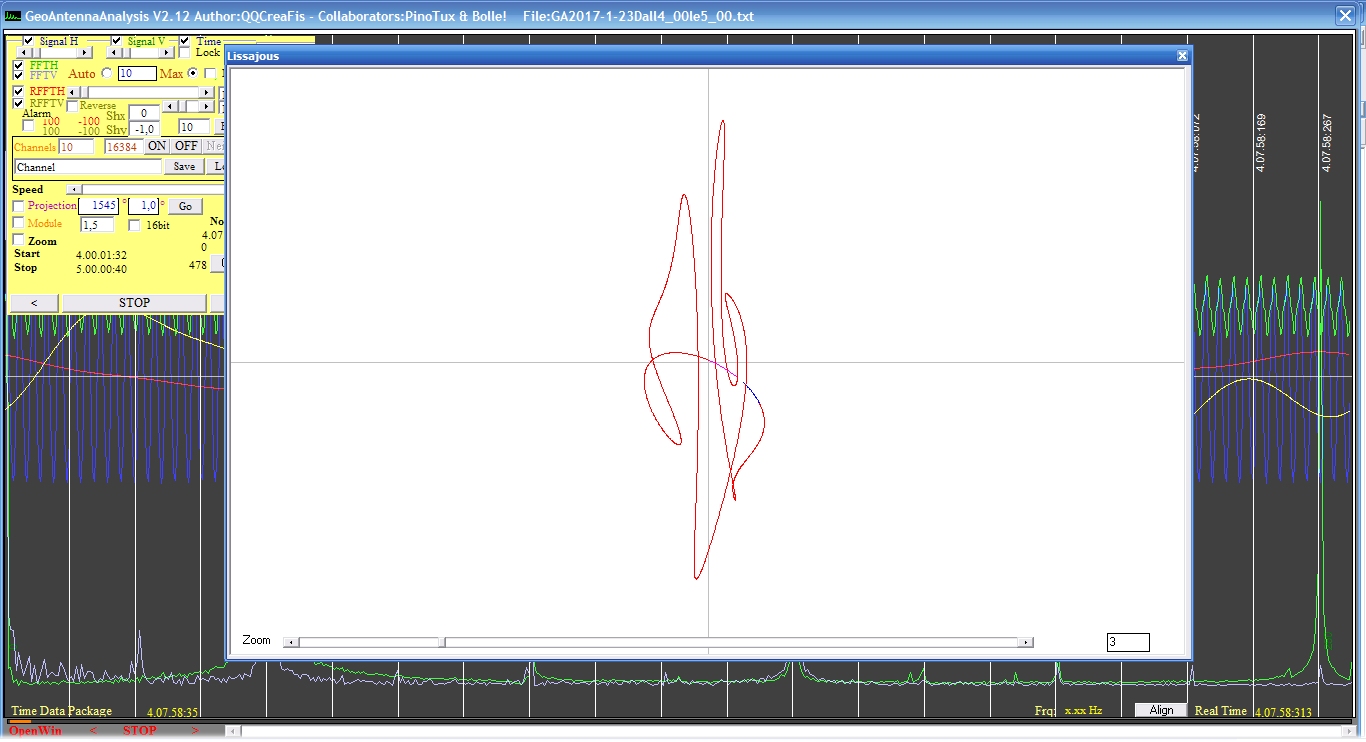

In allegato la Geo Analysis Ver 2.12 dove c'è il flag che abilita il disegno della lissajous,il pulsante apre una nuova finestra ( se io flag non è settato , lo setta automaticamente) e lo zoom (non è automatico ma volendo si puòmettere) con la possibilità di deselezionare gli elementi iniziali e finali...cioè quelli che sono da saltare. Ad esempio impostando una FFT a 1024 e mettendo 100 nel campo Exclude ....verranno disegnati i valori dal 100 al 924, cioè quel valore indica gli elementi che verranno esclusi dall'inizio e alla fine...cioè si prenderà la parte centrale...forse era meglio indicare il valore al centro...ma è nasciuto così!
Quindi bloccando il tempo (flag su lock in fase di START), si possono effettuare tutte le varianti possibili, sia a livello di filtri, amplificazione, esclusioni varie etc etc...quindi, sempre se ho capito bene, ci si piazza su un determinato momento, si 'locka' il tempo e poi ci si lavora sopra. Dimenticavo, la parte iniziale è colorata di blu, quella finale è colorata di viola...e a questo punto potrebbero servire altre cosett per velocizzare le operazioni di controllo...ma era solo una bozza.

Vediamo se questa volta riesco a prendere la sufficienza

http://www.energialternativa.info/public/newforum/ForumEA/P/GeoAntenaAnalysisV2_12.jpg



NB:l'eseguibile è stato modificato...c'è sempre qualcuno che lo prende al volo...chissà come farà...ba bo bu!!!

Scarica allegato

GeoAntennaAnalysisV2_12.zip ( Numero download: 181 )



Modificato da Bolle - 24/01/2017, 14:38:02


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9086

Stato:



Inviato il: 24/01/2017 16:48:13

Pronti per la registrazione a 16 bit della seconda antenna...ma sempre a 450 campionamenti al secondo...registriamo pure illa?



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9086

Stato:



Inviato il: 24/01/2017 17:53:38

Pronti anche per integrare il convertitore ads1252 a 24bit in modo da campionare a 1024 SR ...però prima devo riuscirlo a saldare l'smd su uno zoccolo o qualcos'altro ()...suggerimenti?



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9086

Stato:



Inviato il: 24/01/2017 18:24:50

Nooooo, l'ho trovata...da non credere...l'ho sentita questa mattina mentre andavo a lavoro...ho faticato non poco a trovarla...un tuffo nel passato remoto!
Non entro nell'ottica musicale...lontana anni luce dalla mia...ma è apprezzabile l'intento...



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



PinoTux

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:3509

Stato:



Inviato il: 24/01/2017 19:24:58


CITAZIONE

prima devo riuscirlo a saldare l'smd su uno zoccolo o qualcos'altro ()...suggerimenti?


Non saprei...se i pin sono da 1/10 di pollice li potresti saldare su uno zoccolo tipo "tulipano", per quelli più "stretti" si trovano degli stampati ad hoc che portano i pin alla misura di 1/10 inch..

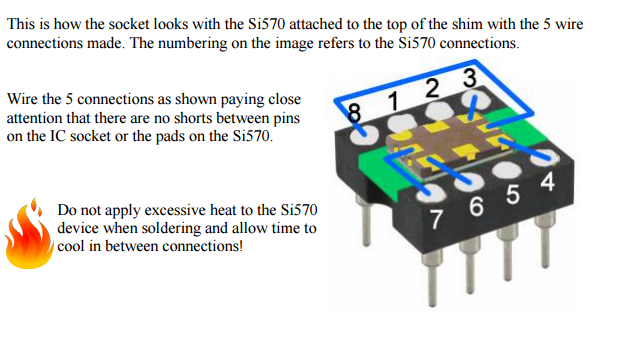

Allego un'immagine tratta dal manuale di un progetto che ho realizzato qualche tempo fa, giusto per dare l'idea
http://www.energialternativa.info/public/newforum/ForumEA/P/zoccolo_1.png

Ho incollato sullo zoccolo un pezzetto di vetronite e su questo il dispositivo da saldare.
Metti l'integrato con la pancia all'aria, ma prima infili dei fili sottilissimi, da 0,3-0,4 mm, nello zoccolo e li saldi lasciandoli un po' più lunghi e con un saldatore dalla punta fine li saldi uno alla volta sui pin dell'integrato, trattieni il fiato che aiuta a non far tremare la mano...
Se ci riesci puoi provare a tenere il dispositivo a pancia in giù, così rispetti la numerazione dei piedini.
Io ci sono riuscito usando degli occhiali in "parallelo" e stando qualche secondo in apnea...



Modificato da PinoTux - 24/01/2017, 20:00:00


---------------
"Fatti non foste a viver come bruti, ma per seguir virtute e canoscenza"
http://iv3gfn.altervista.org/
http://pptea.altervista.org/



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9086

Stato:



Inviato il: 24/01/2017 21:10:20

Ottimo consiglio... Vedo se riesco a trovare o questa notte e...opero!



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9086

Stato:



Inviato il: 26/01/2017 11:35:58

Iniziati gli 'scavi' della 3 antenna...composta da 16 cavi da 9 fili (schermati) inseriti in 4 tubi di politilene del 32 , il tutto ha diametro di 1 metro...orientato nella posizione est-ovest!
E' pronto il 3° amplificatore, riciclato da una delle schede passate...è pronto anche il SW che acquisirà i dati a 10 bit, cioè verranno presi in 'contemporanea' i 3 valori, è anche tutto pronto per prendere i dati a 16 bit ma la frequenza è bassa e si sta procedendo con l'acquisizione dei dati a 24 bit dove ho qualche problema per l'integrazione con l'arduino....risolto questo ultimo scoglio, saremo al primo giro di boa!
Sto anche analizzando altri sistemi per l'acquisizione dei dati ad alta velocità a basso costo...i convertitori costano troppo...decisamente troppo per le nostre tasche!
Verrà realizzata una pagina nel forum dove sarà visualizzato in 'tempo reale' il waterfall...l'idea è visualizzare gli ultimi 5 minuti...e creare uno storico!



Modificato da Bolle - 26/01/2017, 11:44:57


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9086

Stato:



Inviato il: 26/01/2017 12:02:45

la pesca di questa notte dalle 2.00 alle 3.00


CITAZIONE

3.2 ---> 2.35.11 (9:18) 10.68;31 42.61 13.32 Rieti 12989601 2.44.48 (9 min)


http://www.energialternativa.info/Public/NewForum/ForumEA/P/GA2017-1-25Dall2_00le3_00.zip


dalle 6.00 alle 7.00

CITAZIONE
2.4 ---> 6.48.03 (5:05) 9.65;31 42.60 13.29 Rieti 12996451 6.55.33 (7 min)
2.9 ---> 6.28.02 (5:25) 11.61;33 42.60 13.23 Rieti 12995831 6.45.32 (17 min)

http://www.energialternativa.info/Public/NewForum/ForumEA/P/GA2017-1-25Dall6_00le7_00.zip



Modificato da Bolle - 26/01/2017, 12:19:48


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
