Sismografo del Forum, Con Geofono e Dati in Tempo Reale
FinePagina

AlessandroT

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4424

Stato:



Inviato il: 06/05/2019 22:10:16

Anche io preferisco le linee, e se possibile spostare l angolo di visione dalla destra alla sinistra in modo da distinguere come facciamo adesso le onde p e s diciamo a primo impatto e se posso aggiungere una cosa aggiungerei le linee di scansione del tempo ogni 5 secondi (anche leggerissime per non confondere il grafico) e poi per me siete grandi Faccine/Smileys_0006.gif



---------------
6 poly 250w. Bella stagione 4 sotto inverter pip 3024 e 2 sotto boiler 24v, inverno tutti sotto inverter. 12 batterie epzs 180ah con densità acido abbassata da 1,28 a 1,24



marcosnout

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:3693

Stato:



Inviato il: 06/05/2019 22:30:07

CITAZIONE (Frisby, 06/05/2019 22:05:17 ) Discussione.php?214427&286#MSG4329

CITAZIONE (marcosnout, 06/05/2019 21:47:35 ) Discussione.php?214427&286#MSG4328
Io voto per le linee, la griglia, secondo me,sia con la trasparenza che con l'opacità darebbe una visione confusa... già così, sempre a mio parere, è confusa la visione delle frequenze più basse ..


Se hai codesto scooterone, il tuo voto vale meno, lo sai, vero?!


Faccine/laughing1.gif Faccine/laughing1.gif Faccine/laughing1.gif



---------------
Laminox Hidra 24kw, pannello solare termico SunHeat open 200 lt, termoboiler 120 litri. Zona climatica D, Gradi-giorno 1427
Isola: 30 moduli SUNTECH 200wp, Inverter UPS PSW7 6048, regolatore di carica PCM8048, batterie 24 EPZS 810Ah (C10)



Frisby

Avatar
MegaWatt


Gruppo:Utente
Messaggi:361

Stato:



Inviato il: 07/05/2019 08:58:22

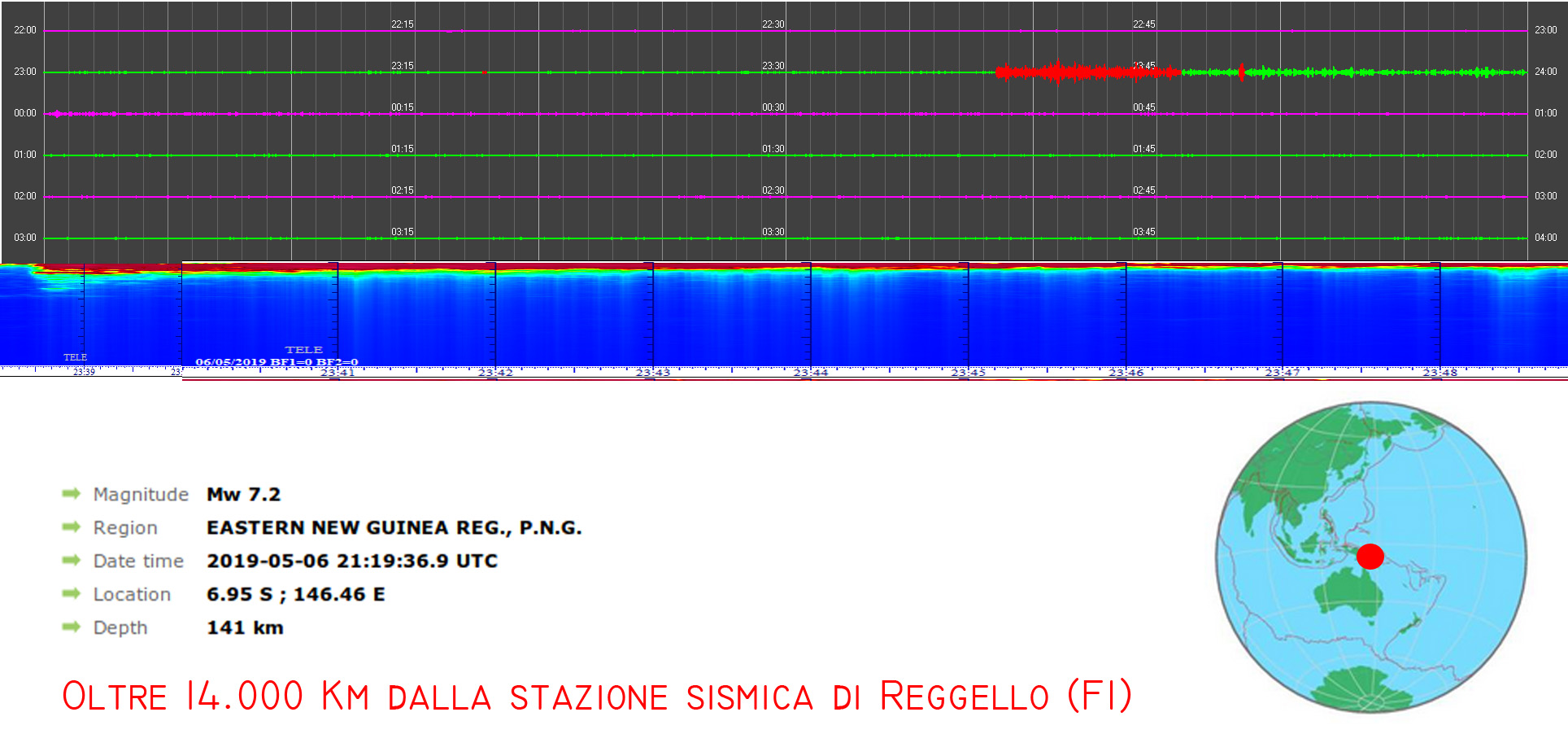

M7.2 dall'altra parte del monndo...



Immagine Allegata: Sismogramma copia.jpg

ForumEA/U/Sismogramma copia.jpg



---------------
non posso rimanere simpatico a tutti... anche se mi pare strano... :-)



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9362

Stato:



Inviato il: 07/05/2019 10:54:47

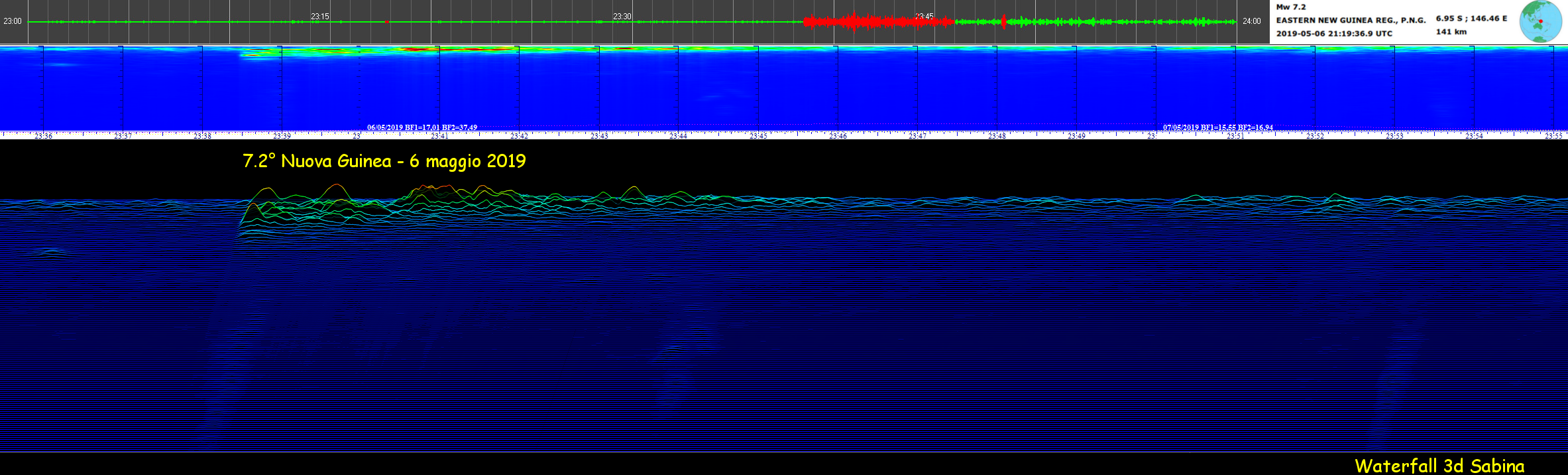

Questo il waterfall 3d del telesisma che ha postato Frisby che ha mandato in allarme la nostra rete:

http://www.energialternativa.info/public/newforum/ForumEA/U/Waterfall3D7_2NuovaGuinea6Maggio2019.png



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9362

Stato:



Inviato il: 07/05/2019 10:57:02

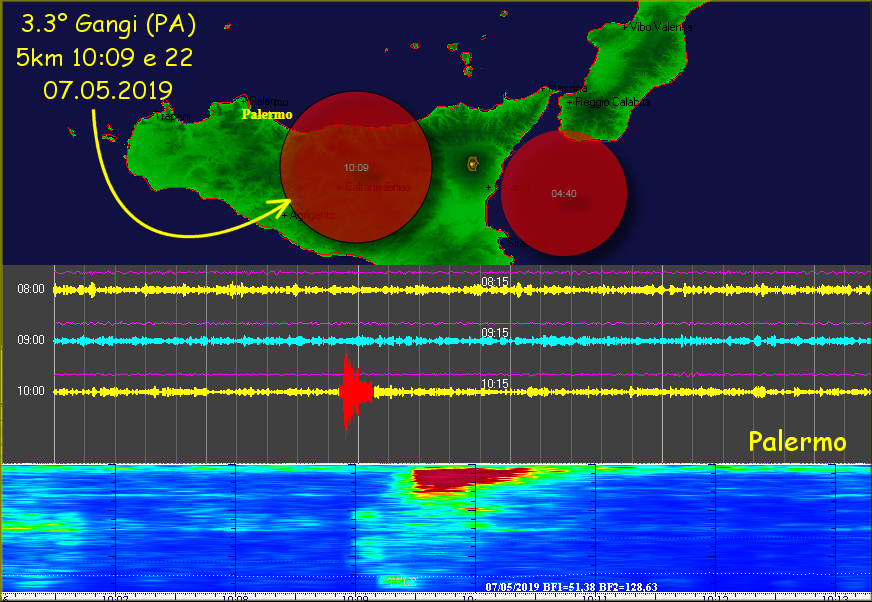

Questo Il sisma 3.3° avvenuto poco fa registrato dalla postazione di Palermo:

http://www.energialternativa.info/public/newforum/ForumEA/U/Terremoto3_3Gangi7Maggio2019.png



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9362

Stato:



Inviato il: 07/05/2019 14:34:43

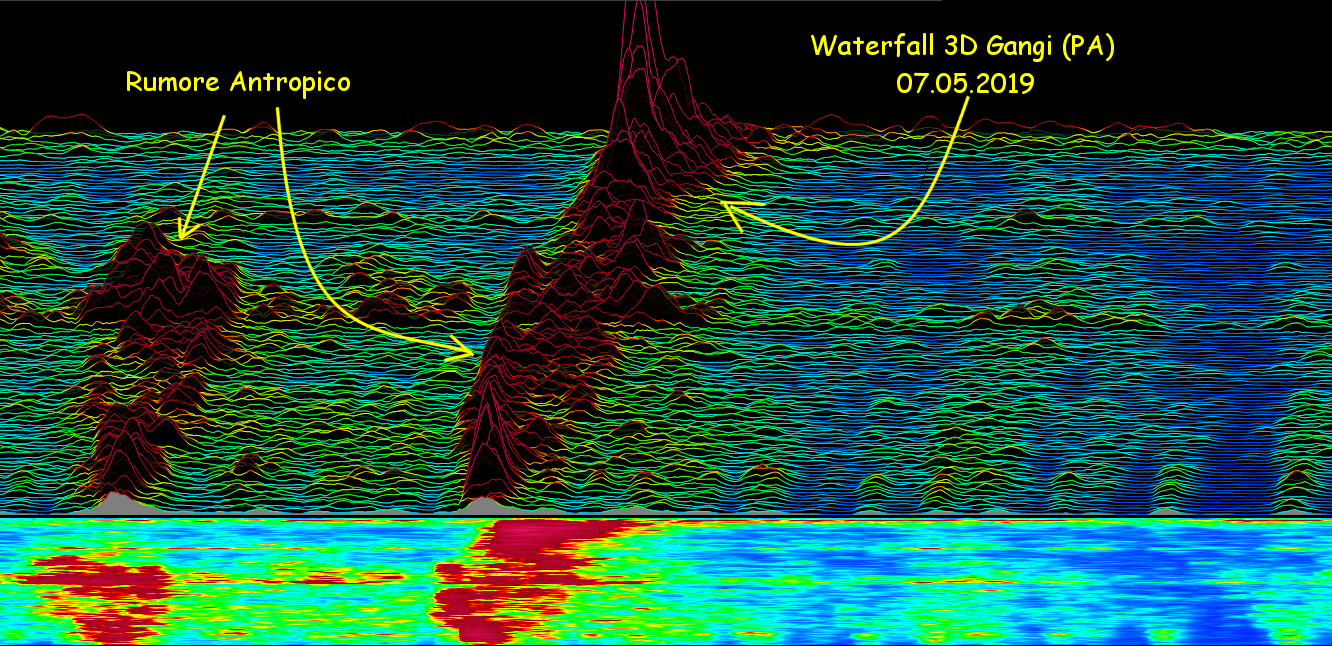

Questo è il 3D del 3.3° avvenuto questa mattina sul Gangi:

http://www.energialternativa.info/public/newforum/ForumEA/U/Waterfall3DGangi7Maggio2019.png



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9362

Stato:



Inviato il: 07/05/2019 14:53:52

CITAZIONE (Frisby, 06/05/2019 22:05:17 ) Discussione.php?214427&286#MSG4329


Se hai codesto scooterone, il tuo voto vale meno, lo sai, vero?!


ci sono arrivato solo ora...



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9362

Stato:



Inviato il: 07/05/2019 16:50:55

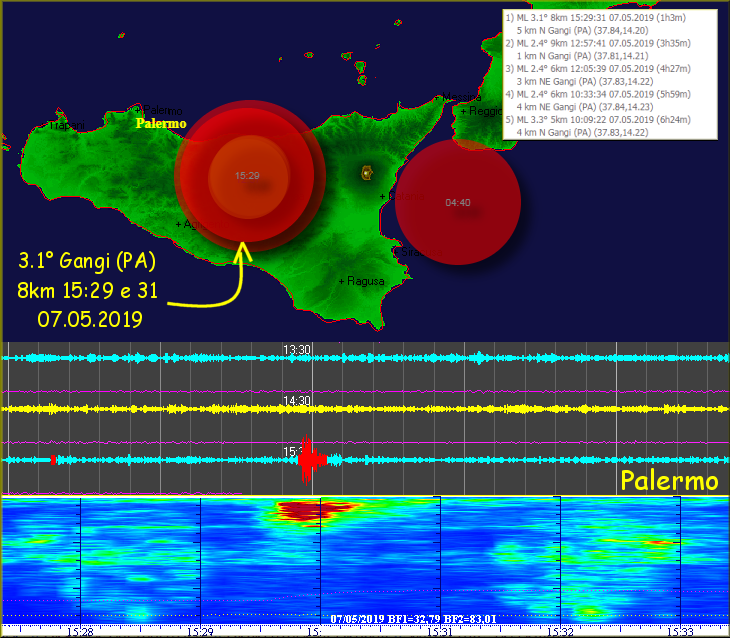

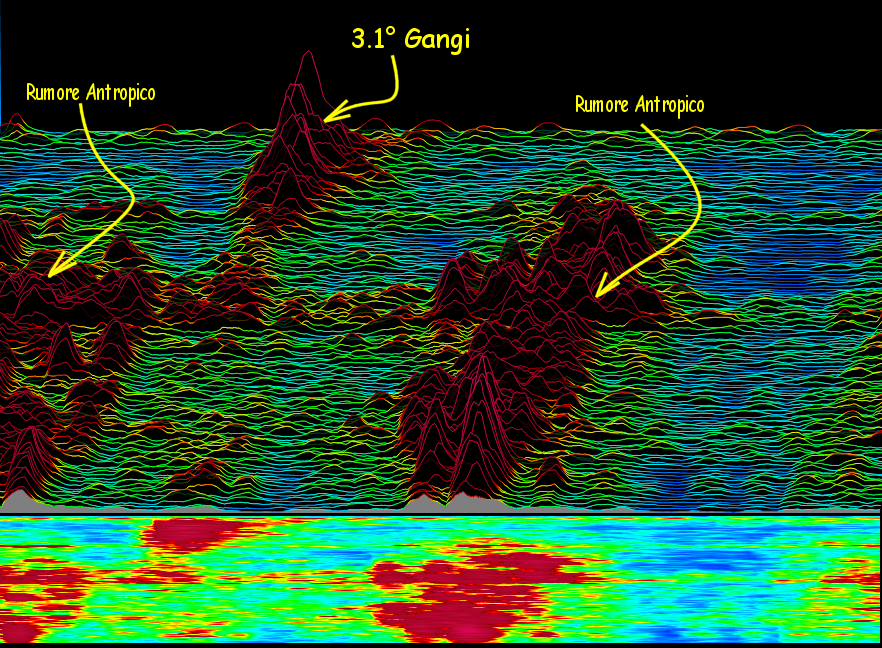

Un altro 3.1° sempre sul Gangi:

http://www.energialternativa.info/public/newforum/ForumEA/U/Terremoto3_1Gangi7maggio2019.png




questo è il Waterfall 3D:

http://www.energialternativa.info/public/newforum/ForumEA/U/Waterfall3DGangi3_17Maggio2019.png



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9362

Stato:



Inviato il: 08/05/2019 10:52:37

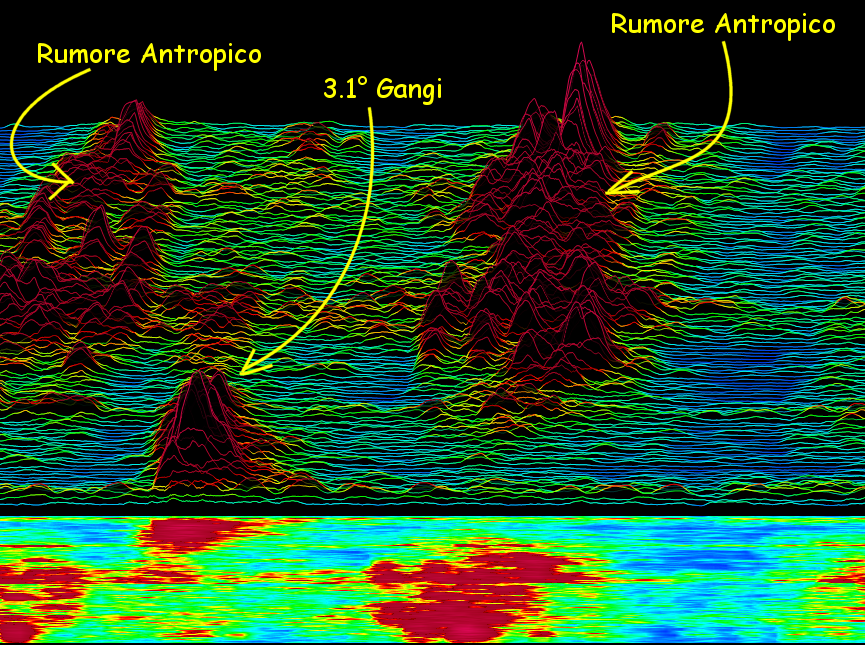

Questa è la vista del 3D visto dalla bassa frequenza:

http://www.energialternativa.info/public/newforum/ForumEA/U/Waterfall3DVistaDallaBassaFrequenza.png



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9362

Stato:



Inviato il: 08/05/2019 11:18:31

Questa l'altra visualizzazione dei sisma 3.3° avvenuto ieri sul Gangi:

Vista dall'alta frequenza:


http://www.energialternativa.info/public/newforum/ForumEA/U/Waterfall3DGangi7Maggio2019.png

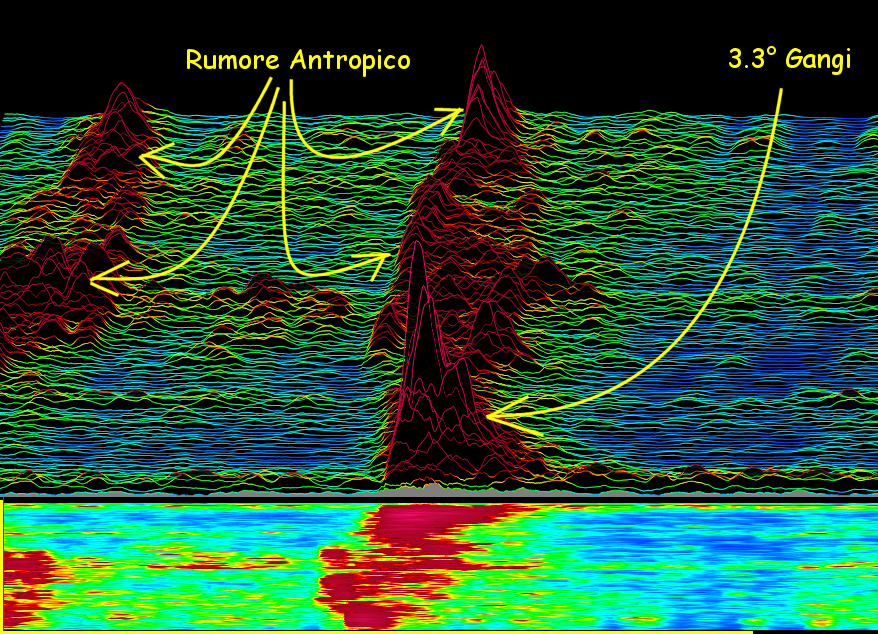

Vista dalla bassa frequenza:

http://www.energialternativa.info/public/newforum/ForumEA/U/Waterfall3DGangi3_3VistaBassaFrequenza.png



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9362

Stato:



Inviato il: 08/05/2019 11:37:50

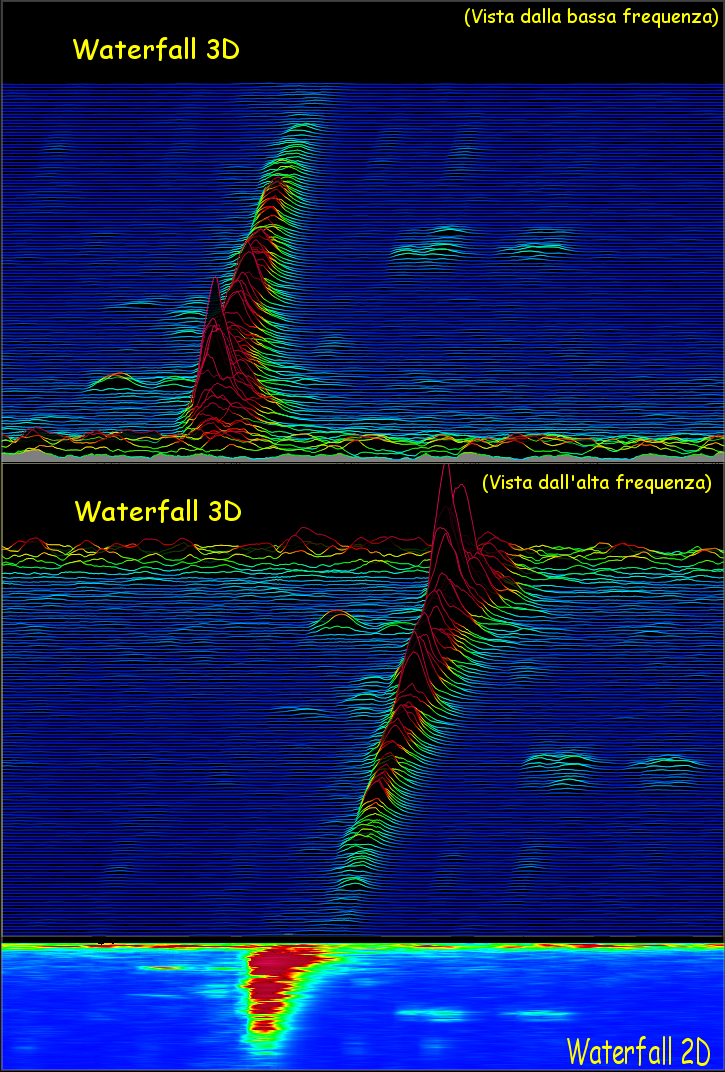

Questo il confronto del sisma 2.3 avvenuto a Verghereto il 6 maggio:

http://www.energialternativa.info/public/newforum/ForumEA/U/Waterfall3DConfrontoVistaBassaEAltaFrequenza.png





Questa mattina ascoltando la radio hanno dato il proverbio del giorno...

http://www.energialternativa.info/public/newforum/ForumEA/U/ProverbioAsino.png



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9362

Stato:



Inviato il: 08/05/2019 13:00:27

E' calato dall'alto un compito libero...così li chiamiamo dalle nostre parti. Cosa sono i compiti liberi? Apparentemente sono quei compiti dove ci si può sbizzarrire come meglio si crede...ma in verità sono quelli che fanno capire se si è capito l'argomento: Analizzare un evento antropico con il Waterfall3D!

Premessa: il nostro obiettivo dovrebbe essere quello di 'studiare' i terremoti ed il loro comportamento...ma per far questo ci siamo dovuti confrontare ed abbiamo dovuto analizzare anche cose che non hanno nulla a che fare con i terremoti. La scelta è caduta su uno dei primi andamenti curiosi che ci erano capitati: LA LAVATRICE!

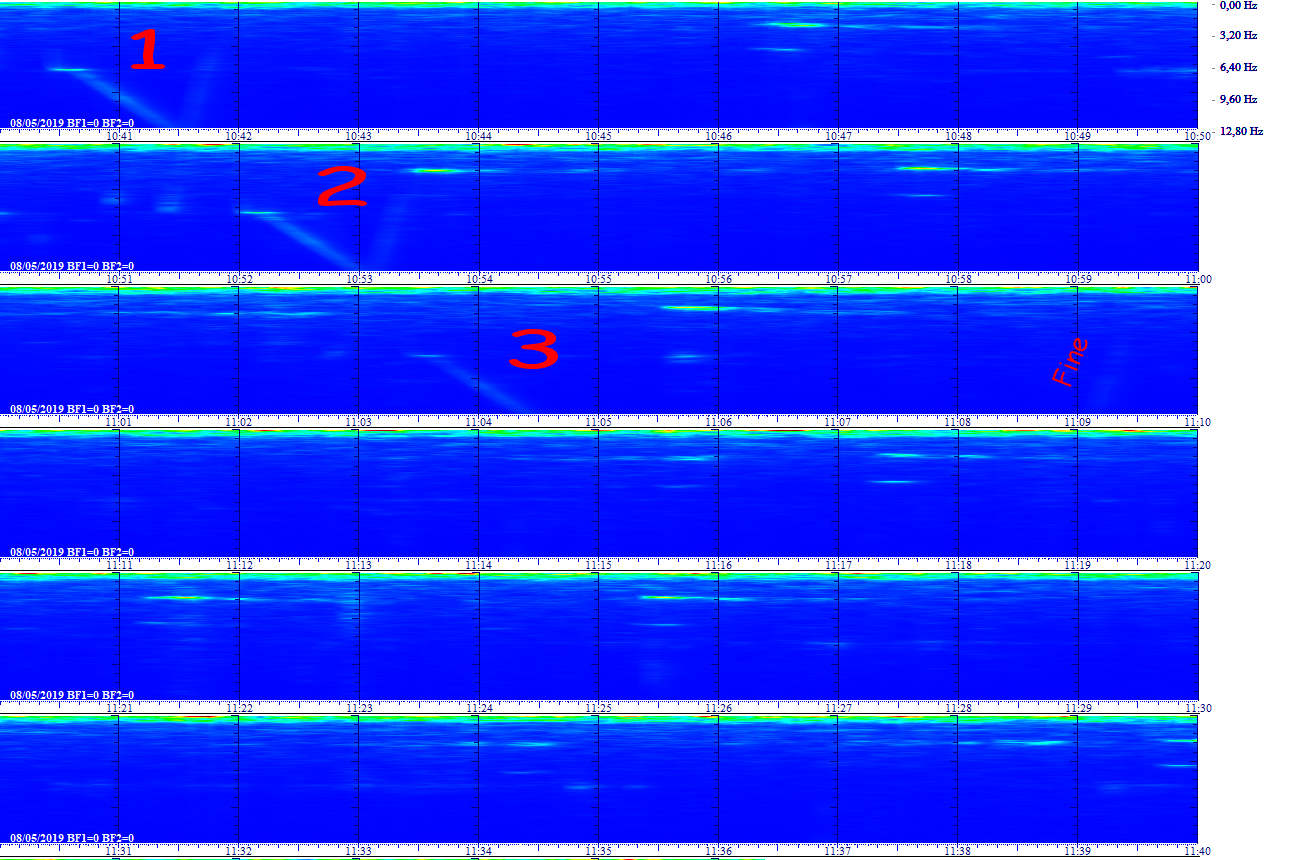

Prendiamo ad esempio il Waterfall di oggi della postazione di Reggello:

http://www.energialternativa.info/public/newforum/ForumEA/U/WFLavatrice2D.png



Possiamo vedere che la lavatrice fa 3 cicli, i primi due uguali ed il terzo diverso. Si può notare che il terzo ciclo esce anche dallo spettro del waterfall.

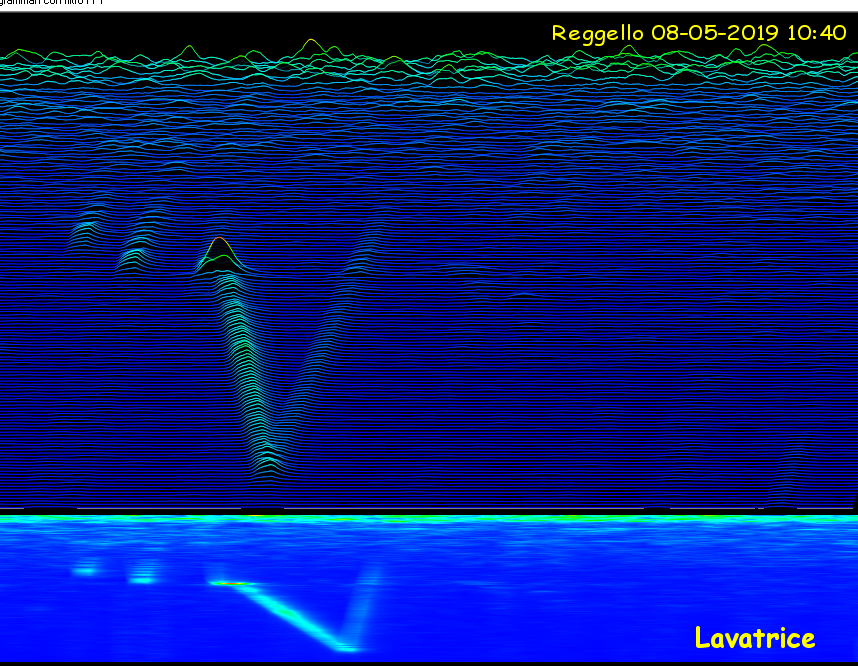

Vediamo il primo ciclo con la frequenza massima di 15Hz:

http://www.energialternativa.info/public/newforum/ForumEA/U/Waterfall3DLavatriceCiclo1.png



Si può notare come si comportano le frequenze alla partenze, il motore che prende velocità per poi calare. Carino vero???

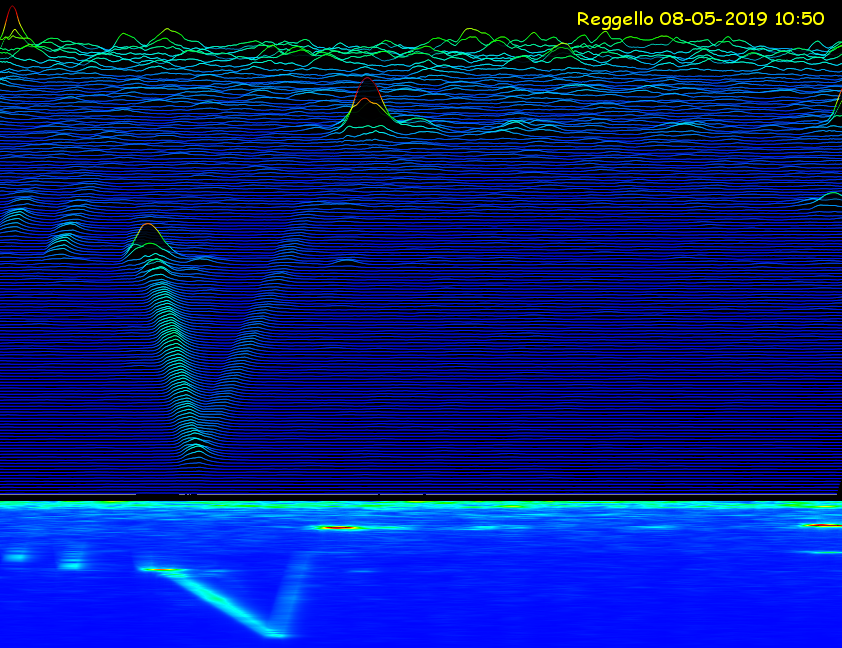

Notare anche quei due cosi che precedono la partenza...perchè li ritroviamo anche nel secondo ciclo:

http://www.energialternativa.info/public/newforum/ForumEA/U/Waterfall3DLavatriceCiclo2.png



In più nel secondo ciclo vediamo che arriva un UFO ...ovviamente non ha nulla a che vedere con la lavatrice...ma è un altro fenomeno e probabilmente non è antropico ma è naturale.

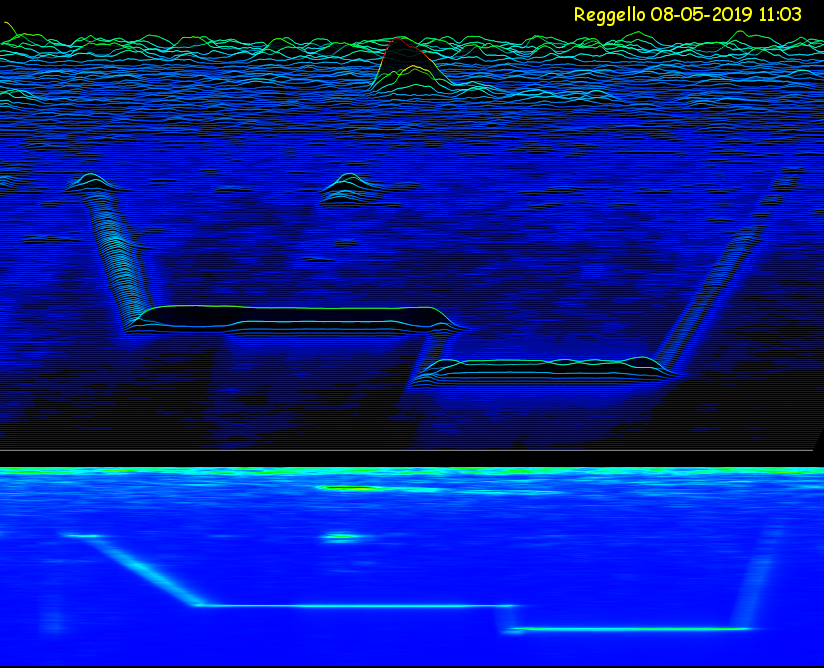

Ma cosa accade nel terzo ciclo? Nel WF della giornata si vede la partenza del ciclo, si vede un UFO e poi si vede il motore che perde giri.Per far vedere tutto l'andamento nel 3D portiamo il range di frequenze analizzate fino a 20hz. Mi sa che si commenta da solo:

http://www.energialternativa.info/public/newforum/ForumEA/U/Waterfall3DLavatriceCiclo3.png






PS:Non vorrei mettere le mani avanti...ma ho qualche sospetto che anche questa volta ciappiamo un bel voto



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Frisby

Avatar
MegaWatt


Gruppo:Utente
Messaggi:361

Stato:



Inviato il: 08/05/2019 13:26:15

Ringrazio Bolle per lo studio approfondito ed accurato della mia lavatrice... da ora in avanti non riuscirò più a guardarla con gli stessi occhi di prima!
C

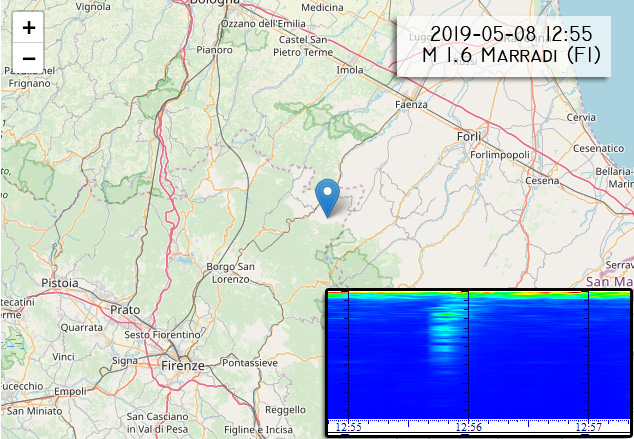

omunque, apparte le c$%&£"$e, la visualizzazione 3D è molto bella, oltre a darci molte info in più su ciò che rilevano i nostri sensori. Nel fattempo allego foto del sisma di M1.6 avvenuto qua vicino... per ora accontentatevi del 2D!!!



Immagine Allegata: Marradi-FI.jpg

ForumEA/U/Marradi-FI.jpg



Modificato da Frisby - 08/05/2019, 14:11:57


---------------
non posso rimanere simpatico a tutti... anche se mi pare strano... :-)



Frisby

Avatar
MegaWatt


Gruppo:Utente
Messaggi:361

Stato:



Inviato il: 08/05/2019 14:37:22

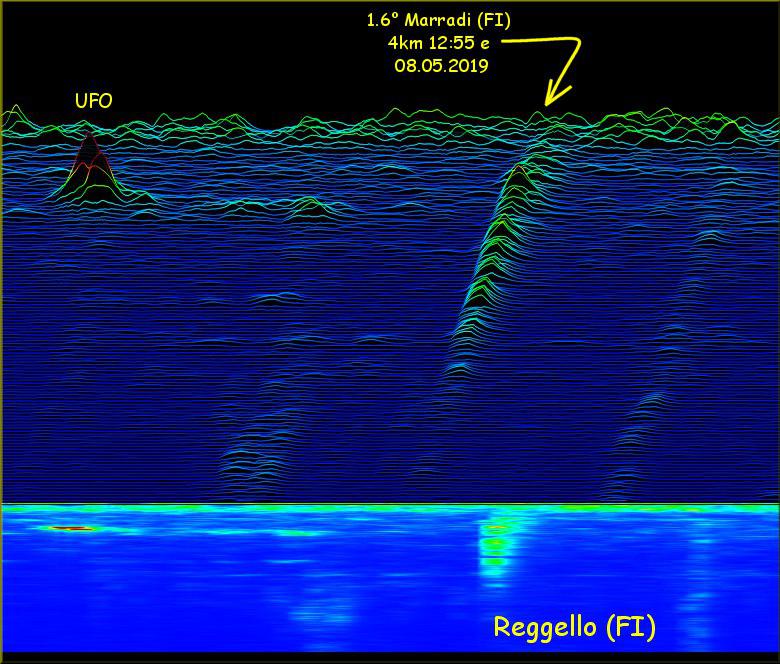

...ed invece questo è il 3D !!!



Immagine Allegata: photo_2019-05-08_14-35-26.jpg

ForumEA/U/photo_2019-05-08_14-35-26.jpg



---------------
non posso rimanere simpatico a tutti... anche se mi pare strano... :-)



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9362

Stato:



Inviato il: 08/05/2019 14:57:00

Entriamo sempre più nel merito del valore aggiunto del 3D anche perchè mi sembra il caso di far capire alle altre sezioni (ma saranno in grado?!?!?!? Certo loro hanno un altro prof...e la classe non è orzata ) alcuni concetti basilari mediante degli esempi.

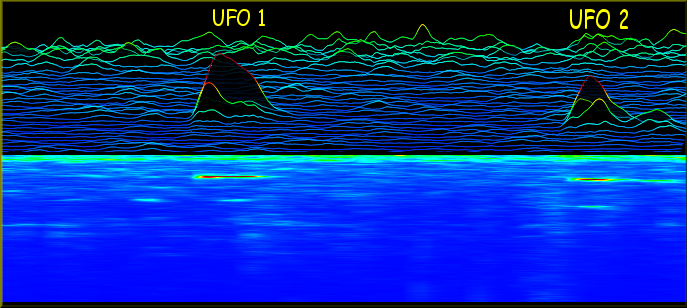

Prendiamo ad esempio il fenomeno UFO (Unidentified Floating Object (@bolle ) cioè Oggetto Galleggiante Non Identificato), si nota come l'UFO1 abbia una forma completamente diversa dall'UFO2:

http://www.energialternativa.info/public/newforum/ForumEA/U/Waterfall3DDifferenzeUFO.png



L'UFO1 ha una forma che somiglia alla classica pinna di uno squalo mentre l'UFO2 ha una forma completamente differente!
Si può osservare che queste differenze non sono percepibili nel Waterfall2D (che per altro gli altri se lo sognano di avere) ma sono evidentissime nel Waterfall3D!



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
