Sismografo del Forum, Con Geofono e Dati in Tempo Reale
FinePagina

qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 22/03/2017 22:50:07

1 micron di spostamento relativo bobine e ferrite



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



Cortocircuito

Avatar
Watt


Gruppo:Utente
Messaggi:25

Stato:



Inviato il: 22/03/2017 23:06:16

CITAZIONE (Bolle, 22/03/2017 19:12:39 ) Discussione.php?214427&29#MSG427

il supervisore galattico è un sistema automatico che reimpicciolisce le immagini ,evidentemente hai esagerato con le dimensioni,...probabilmente, nel tuo gif animato, sono saltati i tempi. Per il resto non ho capito molto...conosco tante lingue molti linguaggi e codici...ma a te non ti capsco!
Quindi cerca di farti capire ... altrimenti passerai per un troll e mica vorrai che scatti il


Ecco, proprio di quello parlavo, dei tempi, infatti ho corretto la gif

Alludevo a componenti ed apparecchiature un po' datati, che erano più efficaci di quelli moderni, il "ritorno al futuro" spesso è guardare al passato, infatti pure BellaEli pensava fosse una critica, invece era una conferma di questo.

No, non sono un troll e neanche un vecchio iscritto, forse solo troppo sintetico.



---------------
Non so quello dico, sono so di cosa parlo, è inutile che parlo.
http://cnt.rm.ingv.it/



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9086

Stato:



Inviato il: 22/03/2017 23:15:02

CITAZIONE (Cortocircuito, 22/03/2017 23:06:16 ) Discussione.php?214427&30#MSG437


un vecchio iscritto, forse solo troppo sintetico.

Okkio che se continui a scrivere idiozie nel forum...scriverai in modo ancora più sintetico...

LUCKY I DATIIIIIIIIIIIIIIIIIIIII!!!!!!!!!!!!!!!!!!!!!!!!!!!



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 22/03/2017 23:26:54

http://www.tandfonline.com/doi/pdf/10.1080/15599612.2016.1217109

articolo interessante abbastanza ma non molto chiaro



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



lucky
GigaWatt


Gruppo:Utente
Messaggi:1635

Stato:



Inviato il: 22/03/2017 23:30:07

CITAZIONE (Bolle, 22/03/2017 23:15:02 ) Discussione.php?214427&30#MSG438

[
LUCKY I DATIIIIIIIIIIIIIIIIIIIII!!!!!!!!!!!!!!!!!!!!!!!!!!!

eccoci....dati con il nuovo geofono

http://www.energialternativa.info/public/newforum/ForumEA/Q/DATILOG2017_3_22C.zip



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9086

Stato:



Inviato il: 22/03/2017 23:40:07

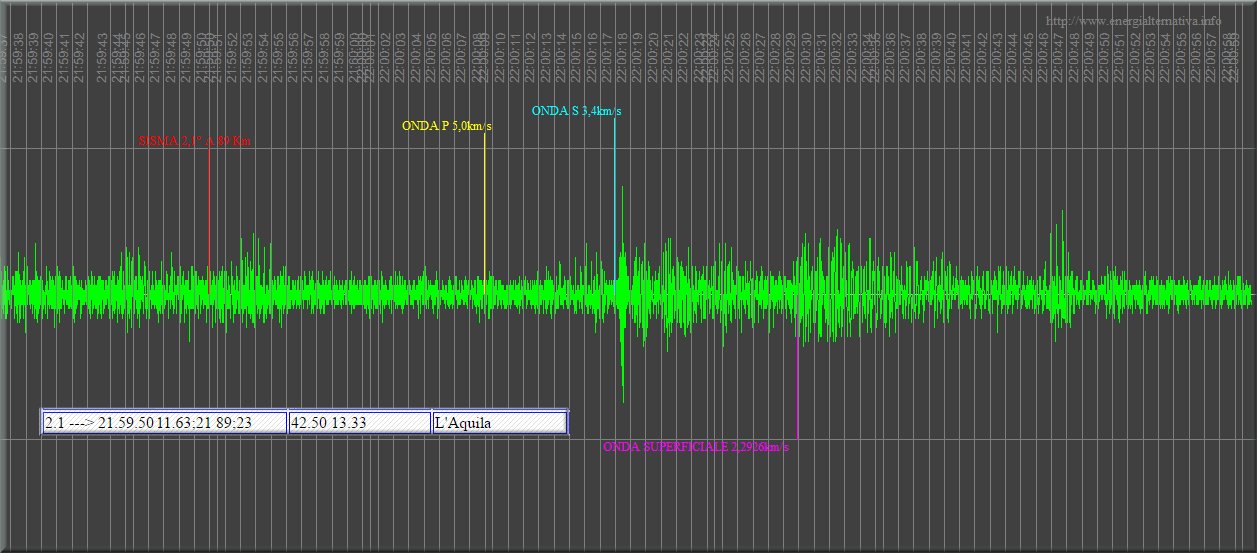

Eccolo il pescettino...ino ino...mi sa che così piccolo non lo avevamo mai preso!!!


Vabbè, sarà un caso!


http://www.energialternativa.info/public/newforum/ForumEA/Q/Sisma2_1Geofono4_5Hz.jpg



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 22/03/2017 23:45:13

va meglio del'altro?



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9086

Stato:



Inviato il: 22/03/2017 23:52:31

CITAZIONE (qqcreafis, 22/03/2017 23:45:13 ) Discussione.php?214427&30#MSG442

va meglio del'altro?

Sto vedendo ora e sembra di si. Si riesce sicuramente a filtrare il rumore dei camion facendo un passa basso SW a 4Hz...tra un po faccio girare la simulazione e gioco con le frequenze. Per il resto attendiamo qualche carpetta...iniziano a scarseggiare i pesci



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9086

Stato:



Inviato il: 23/03/2017 00:03:38

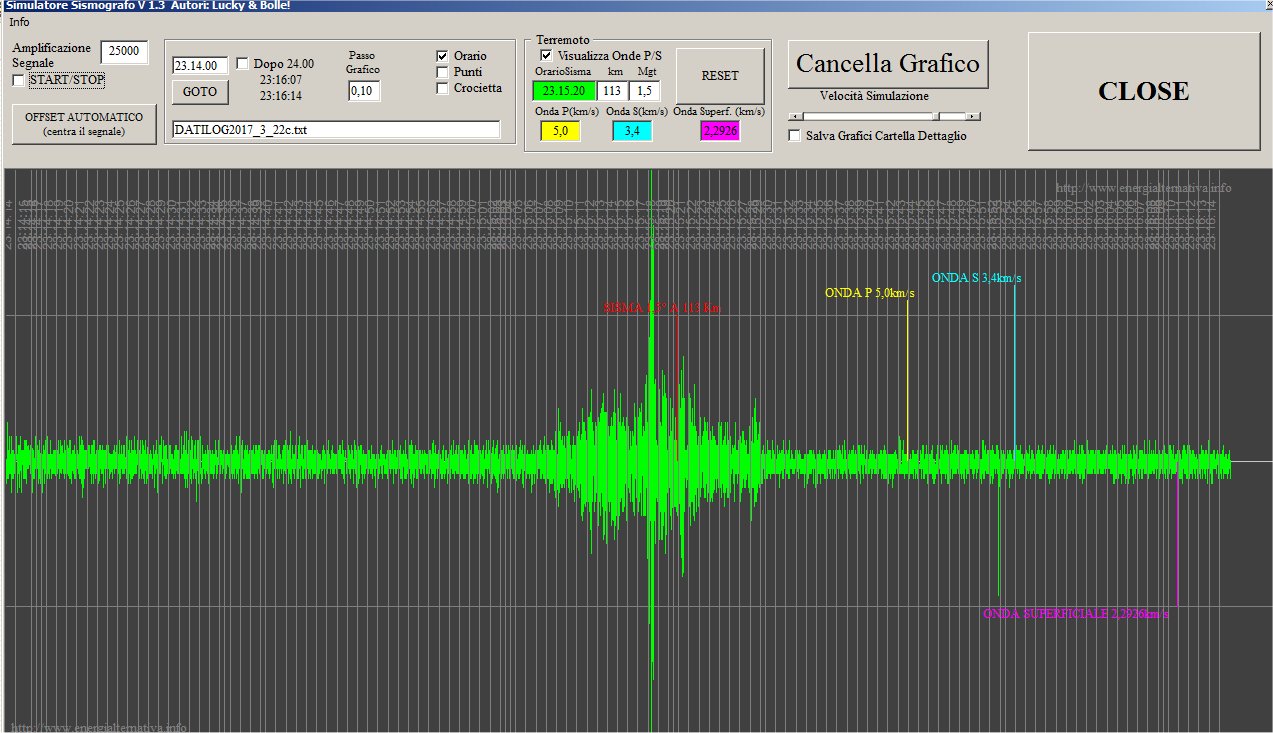

Eccallà...siamo alle solite...o lucky ha l'orologio sballato...oppure INGV da i numeri sugli orari...para para rappappara
PS:Questo è un 1.5 a 113km

http://www.energialternativa.info/public/newforum/ForumEA/Q/ECCALLA.jpg



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



lucky
GigaWatt


Gruppo:Utente
Messaggi:1635

Stato:



Inviato il: 23/03/2017 00:14:15

l'orario del pc e allineato al secondo con quello del forum



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9086

Stato:



Inviato il: 23/03/2017 00:22:27

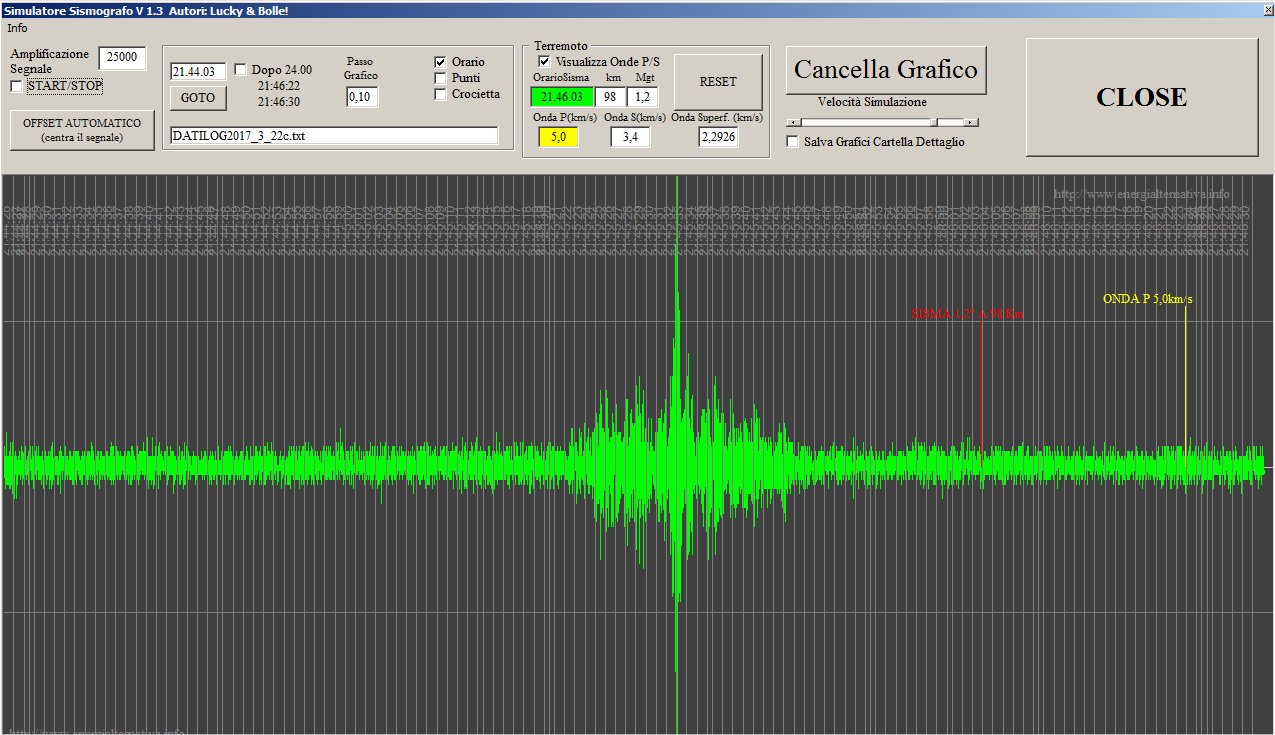

Sicuro? Eccone un'altro che arriva dopo...e questa è veramente un'alicetta da poco più di un kilo!


http://www.energialternativa.info/public/newforum/ForumEA/Q/Sisma1_2.jpg




A meno che non siano altro...ma cosa potrebbero essere?



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



BellaEli

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3286

Stato:



Inviato il: 23/03/2017 01:30:40


CITAZIONE

...se il geofono è fai -da-te non è un problema ottenere una frequenza minima di 1hz o anche meno.nel geofono che ho fatto io basta allungare l'elastico che sostiene i magneti.più è lungo ,più il periodo di oscillazione aumenta.
nel caso del geofono di nuova elettronica non credo che la frequenza minima possa essere 0 hz perchè una delle 2 componenti (ferrite o bobine)...

Incollo quanto riportato su wiki:
La forza elettromotrice indotta in un circuito chiuso è uguale alla variazione del flusso magnetico ΦB che lo attraversa in una unità di tempo
In base a questa legge più il tempo aumenta (e su frequenze sotto l'Hz il tempo si allunga parecchio) e più la fem indotta è piccola ...
Inoltre la variazione del flusso per una bobina che si muove di qualche micron è di per se già un dato minuscolo...
La conseguenza è che un geofono non riuscirà a produrre nessuna tensione per frequenze troppo basse.
E come se cercassi di ottenere energia da un alternatore fatto girare ad 1 giro al minuto: sotto una certa soglia non ci si riesce !
Inoltre il geofono produce un segnale solo se la bobina vibra, se è tutto fermo l'uscita sarà zero !
Il sensore di NE, invece, lo devi paragonare ad un trimmer lineare (tipo quelli dei mixer) dove se il cursore (nel nostro caso il nucleo in ferrite) è posizionato perfettamente al centro in uscita avremmo 0 Volt, se si sposta di 1 micron a dx o sx in uscita avremmo +/- 80 mV.
Tuttavia se la ferrite rimarrà fissa a 1 micron più a dx dello zero in uscita continueremo ad avere sempre 80 mV.
Insomma il sistema non funziona solo con le vibrazioni ma darà sempre e comunque una tensione proporzionale allo spostamento, anche per frequenze prossime a 0 Hz.
Nel sensore di NE la ferrite è ferma, sono le bobine a vibrare col terreno.

CITAZIONE
i magneti sono appesi a una sospensione che determina la frequenza minima del geofono mentre la bobina è appoggiata al terreno e segue le vibrazioni del terreno.

eh no, e proprio il contrario, il magnete e fisso e si muove la bobina

A me sembra che state dicendo la stessa cosa !!!

CITAZIONE
è si, è un sensore di posizione a ponte in alternata, soglia di sensibilità circa 1 micron
scusa come sai questa cosa ??? L'hai affrontata di recente in qualche studio ???

CITAZIONE
è si, ma anche no! nel senso roba indotta anche magneticamente
basterebbe metterci una r e vedere...

Pure io c'ho pensato, tuttavia il geofono è un cilindro in metallo, appare strano che i disturbi facciano una fatica immane per arrivare alle bobine quando, forse, hanno un'autostrada aperta in qualche altro posto della catena di condizionamento e acquisizione...
Anche io ho suggerito la prova della R ma l'elettricista dice che l'operaio non è avvezzo a tutte queste modifiche...

CITAZIONE
la sensibilità sarà anche di 1 micron ma se tu lo muovi lentamente (0,1hz significa che si muove 10 secondi prima di invertire la direzione)
si muoveranno insieme le bobine e la ferrite,no?
dipende dal sistema di sospensione della ferrite che avrà una sua frequenza di risonanza. o no?
come è sospesa la ferrite?

Si, anche il pendolo di NE ha la sua frequenza, che nello specifico è di circa 0,125 Hz (periodo di 8 sec.), tuttavia la frequenza di risonanza si può modificare intervenendo sui pesi, angoli, etc., invece sulla impossibilità di di leggere sinusoidi di 0,01 Hz da parte di un Geofono non puoi farci nulla se non cambiare il sistema di lettura dello spostamento !



---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!



lucky
GigaWatt


Gruppo:Utente
Messaggi:1635

Stato:



Inviato il: 23/03/2017 08:08:44

dati stanotte

http://www.energialternativa.info/public/newforum/ForumEA/Q/DATILOG2017_3_23A.zip



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9086

Stato:



Inviato il: 23/03/2017 19:14:56

Lucky mi ha appena comunicato che 'qualcuno' gli ha tranciato il cavo ...da oggi il sismogramma con il nuovo geofono è off-line.



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



lucky
GigaWatt


Gruppo:Utente
Messaggi:1635

Stato:



Inviato il: 23/03/2017 22:46:40

cose che capitano, anche se si poteva evitare....

ho ripristinato il cavo, solo che sono rimasto senza board e alcuni componenti, ma spero di rimettere tutto in moto il prima possibile

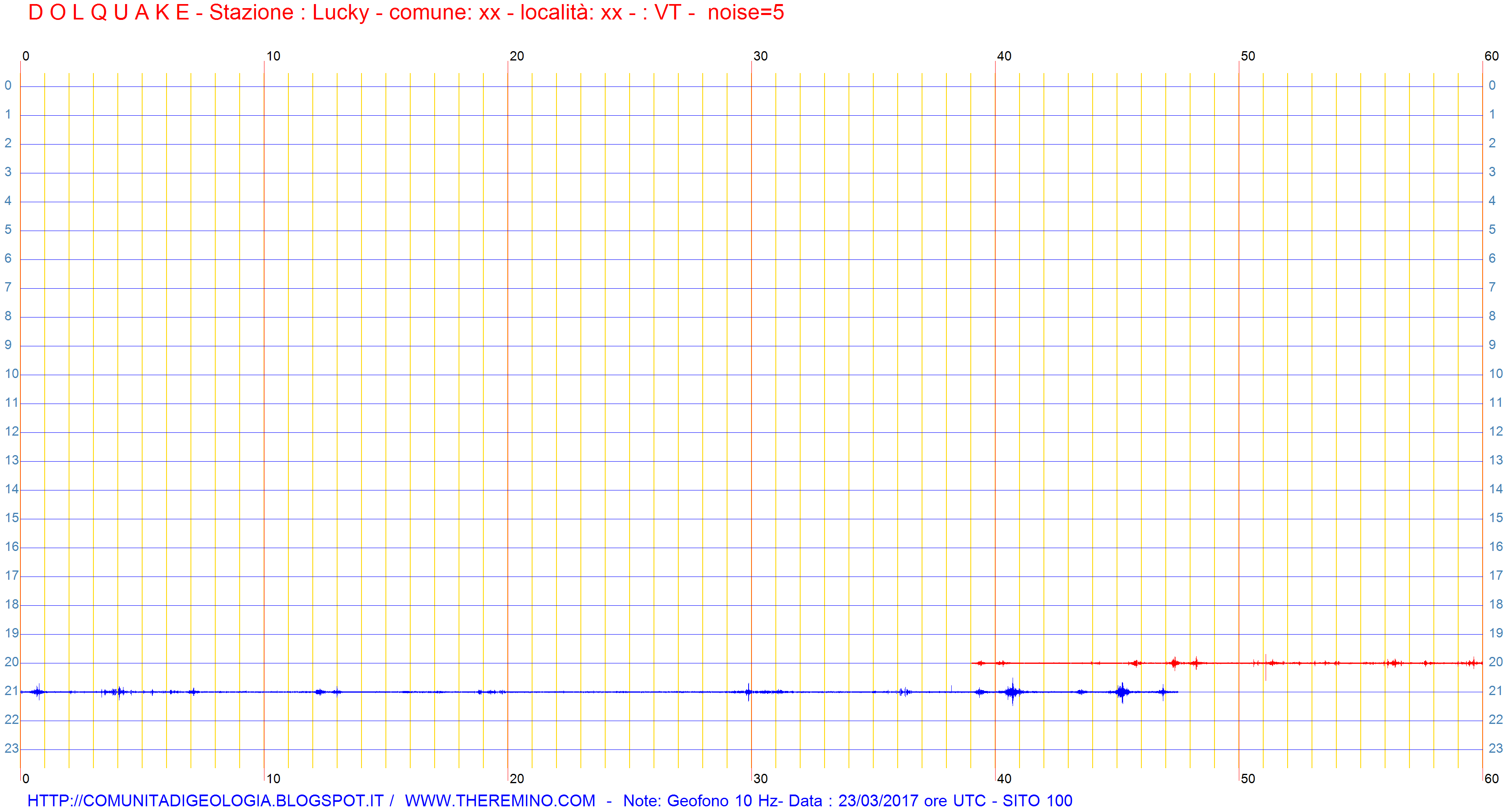

nel frattempo visto che ieri e arrivato, ho montato il Theremino....non e male, devo ancora capire bene i vari settaggi e come farlo funzionare al meglio
ha una buona sensibilità tenendo in considerazione che non ha nessun tipo di amplificatore

http://www.energialternativa.info/public/newforum/ForumEA/Q/Drum_Lucky_1.Png
