Sismografo del Forum, Con Geofono e Dati in Tempo Reale
FinePagina

lucky
GigaWatt


Gruppo:Utente
Messaggi:1635

Stato:



Inviato il: 27/03/2017 18:57:07

ma sapevi già dai tempi del formatore che sono un scassa cazzi Faccine/roflmao.gif

pero se ci vediamo sabato mi adorerai anche cosi



BellaEli

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3286

Stato:



Inviato il: 27/03/2017 20:46:47

azz...

sembra che stiano sorgendo nuove relazioni sentimentali...



Come si dice... dietro un grande uomo c'è sempre una grande donna... nel vostro caso chi di voi fa l'umomo e chi la donna ???

A leggere i post quello che si fa grande e bello sembra Bolle... sarà così ???



---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!



lucky
GigaWatt


Gruppo:Utente
Messaggi:1635

Stato:



Inviato il: 27/03/2017 21:02:13

ero consapevole di una risposta del genere, ho rischiato grosso

pero guarda che non ho iniziato io....e stato Bolle a dirmi che è bello Faccine/roftl.gif



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9087

Stato:



Inviato il: 27/03/2017 22:27:07

Questo è il datasheet del geofono di lucky:

http://www.energialternativa.info/public/newforum/ForumEA/Q/DS_SEN_121026SM6.pdf

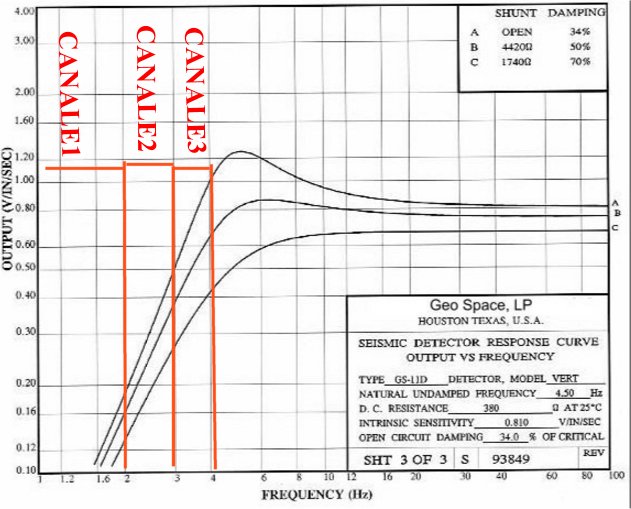

Nella sua curva carateristica si vede che è sordo per le frequenze tra 0 ed 1Hz...ma ci sente sulle frequenze da 1 a 4Hz...quindi, visto che viene fatta la scomposizione in frequenza delle armoniche...potrei linearizzare il segnale riportandolo ai livelli dovuti.

http://www.energialternativa.info/public/newforum/ForumEA/Q/LinearizzazioneSegnale.jpg



Cosa dite?



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



BellaEli

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3286

Stato:



Inviato il: 27/03/2017 23:26:18

L'idea è bella, però...

1) qual'e l'impedenza che il geofono vede come carico ? Dobbiamo portarla a circa 1,8 kOHM;

2) Su un asse abbiamo la frequenza e sull'altro ??? C'è scritto: V/IN/SEC, e che vuol dire ? Cioè, per linearizzare devi sapere di quanto amplificare quella determinata frequenza, e come fai ? Tra l'altro il tutto andrebbe misurato per controllare che più o meno la risposta si sia appiattita, il tuo fedele operaio come farà ???

3) Fino ad un certo punto puoi cercare di linearizzare ma son sul canale 1... Già il 2 mi sembra un azzardo...

Comunque se implementi l'equalizzatore sarà sicuramente una chicca per il software

Elix



---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9087

Stato:



Inviato il: 27/03/2017 23:51:53

CITAZIONE (BellaEli, 27/03/2017 23:26:18 ) Discussione.php?214427&33#MSG486

il tuo fedele operaio come farà ???

Non è ne mio ne fedele...



CITAZIONE
Fino ad un certo punto puoi cercare di linearizzare ma son sul canale 1... Già il 2 mi sembra un azzardo...

Ho la pendenza...poi la cosa più rapida è lanciare la simulazione e verificare come si comportano i terremoti agendo sui 3 canali , magari recuperiamo i terremoti piccolini...poi vedo se i camion o gli altri rumori si comportano in modo diverso!

Oppure occorre fare un oscillatore che oscilli a frequenza nota (cassa acustica? woofer?booo) ...e poi verificare. Certo sarebbe più facile se io avessi un geofono...magari da 10hz...ma l'operaio ha le braccine corte corte



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



lucky
GigaWatt


Gruppo:Utente
Messaggi:1635

Stato:



Inviato il: 27/03/2017 23:59:26

CITAZIONE (Bolle, 27/03/2017 23:51:53 ) Discussione.php?214427&33#MSG487

CITAZIONE (BellaEli, 27/03/2017 23:26:18 ) Discussione.php?214427&33#MSG486
il tuo fedele operaio come farà ???

Non è ne mio ne fedele...


Faccine/roflmao.gif



lucky
GigaWatt


Gruppo:Utente
Messaggi:1635

Stato:



Inviato il: 28/03/2017 10:52:30

http://www.energialternativa.info/public/newforum/ForumEA/Q/DATILOG2017_3_28.zip



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9087

Stato:



Inviato il: 28/03/2017 14:16:17

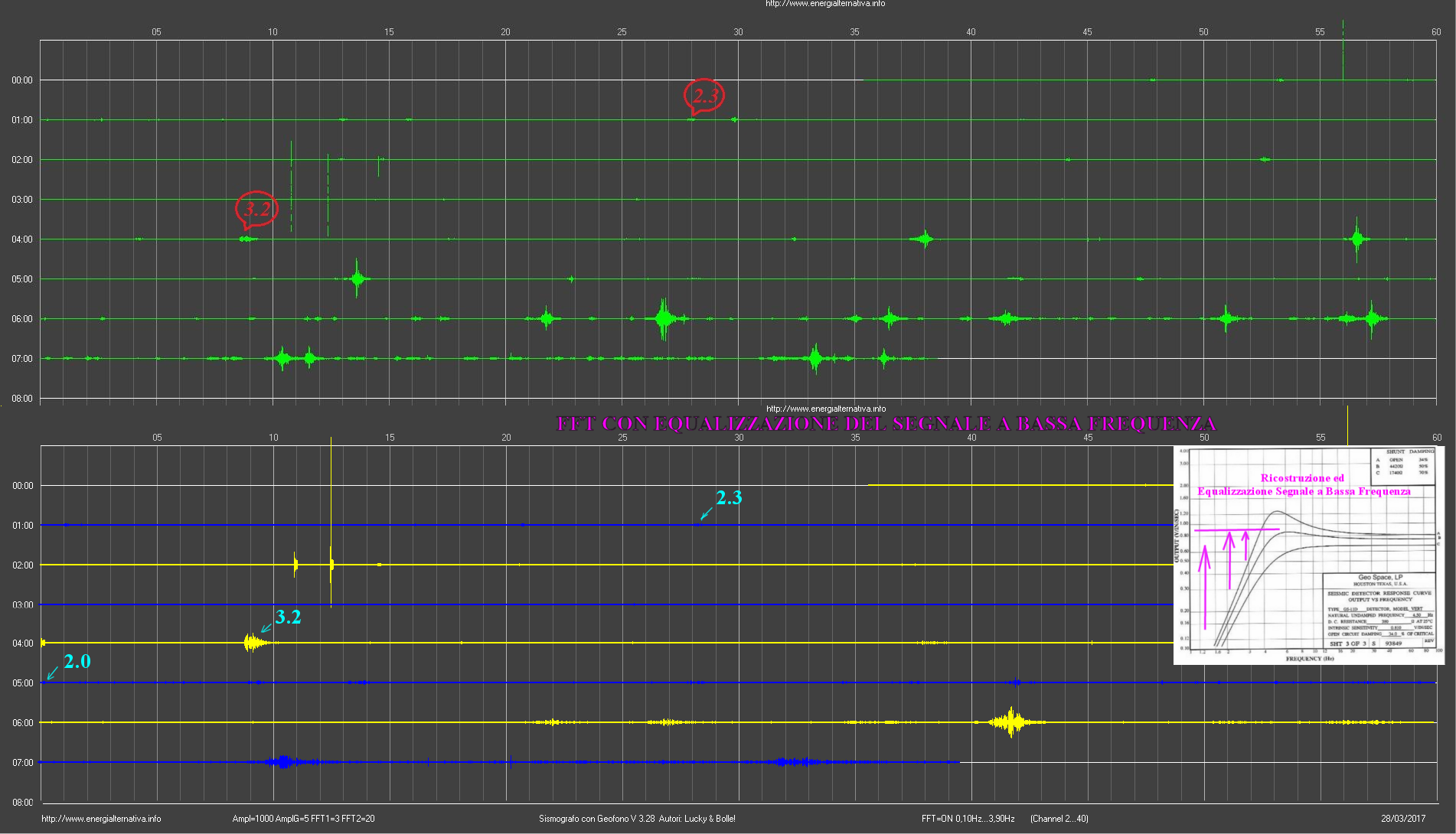

Abbiamo equalizzato il segnale e iniziamo a vedere gli effetti del lavoro fatto...riusciamo ad eliminare molti 'rumori'. Come avevamo detto oltre a effetuare la FFT e a ricostruire il segnale abbiamo effettuato una equalizzazione amplificando il segnale a frequenze più basse. Questo è il risultato che è decisamente positivo...vediamo con gli altri dati come si comporterà il sismogramma.

Vediamo in verde i dati del segnale prima della cura...quello sotto con l'elaborazione implementata:

http://www.energialternativa.info/public/newforum/ForumEA/Q/FFTConEqualizzazioneSegnale.png



Manca un filtro sugli spike...non è chiaro il motivo di chi li innneschi ma sono facilmente identificabili...e quindi elimineremo anche quelli!



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9087

Stato:



Inviato il: 28/03/2017 15:40:53

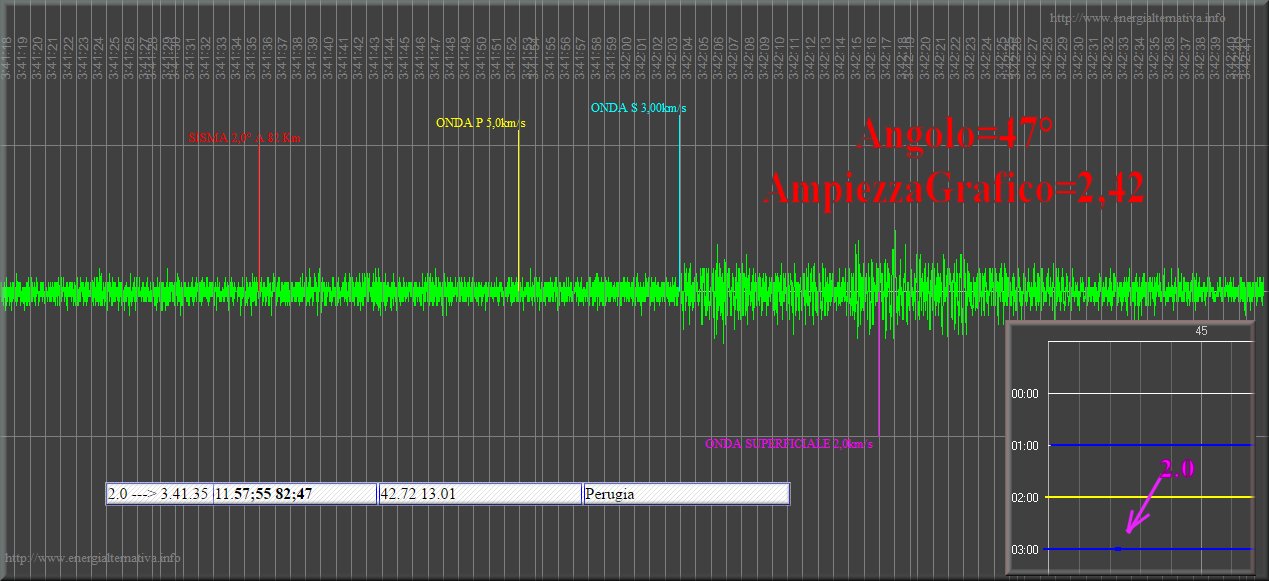

Il 2.0 di questa notte a 82 km dal sismografo....ricostruito il sismogramma è decisamente pulito:

http://www.energialternativa.info/public/newforum/ForumEA/Q/SMG_2017-3-28_03-42_41.jpg



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 28/03/2017 19:15:18


CITAZIONE

Nella sua curva carateristica si vede che è sordo per le frequenze tra 0 ed 1Hz..
in raltà se lo si imobilizza con un uno smorzamento elettronico critico la banda si ampia anche verso lo zero delle frequenze



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



BellaEli

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3286

Stato:



Inviato il: 28/03/2017 19:20:38

Feedback, tutte le volte che introduciamo un feedback perdiamo il guadagno ma troviamo altre cose, ad esempio una banda passante maggiore !

Tuttavia non so fino a che punto si riesce a migliorare... diciamo che l'equalizzatore di bolle fa già tanto, col feedback cos'altro potremmo guadagnare ?

P.S. Già lo so che qq modificherà il suo post almeno una decina di volte e la sua modifica renderà inutile questo mio post... ma che ci possiamo fare !



Modificato da BellaEli - 28/03/2017, 19:32:22


---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9087

Stato:



Inviato il: 28/03/2017 19:26:25

CITAZIONE (qqcreafis, 28/03/2017 19:15:18 ) Discussione.php?214427&33#MSG492


CITAZIONE
Nella sua curva carateristica si vede che è sordo per le frequenze tra 0 ed 1Hz..
in raltà se lo si imobilizza con un uno smorzamento elettronico critico la banda si ampia anche verso lo zero delle frequenze

Tipo quel post che avevi messo qualche settimana fa...


Invece sabato potrebbe arrivare il geofono da 10Hz...dove lo metto?
Sotto casa...a differenza di lucky ho 10 cmq di magrone che fanno da fondo,sopra ci sono le fondazioni, e sta a 1.5 metri sotto terra. Oppure mi allontano il più possibile e faccio una buca di 2 metri e lo seppellisco con la terra? Oppure faccio un buco di 2 metri, ci faccio una gettatatina di 10 cm e lo meto sopra. Oppure faccio un buco di 1 metro e ci conficco un tubolare 40mx40mm?
Insomma...quale è la cosa migliore da fare?Cioè voi con i vostri mezzi (che sono anche i miei)...cosa fareste?

PS:Sabato un amico (non il mio fidanzato) mi aiuta a fare la quarta tomba per la geoantenna!!!!



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



BellaEli

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3286

Stato:



Inviato il: 28/03/2017 19:34:40

Puoi fare una buca di 2 metri, ti ci cali dentro col geofono e ti fai sotterrare... Mi raccomando prima collega il geofono ad arduino !



---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9087

Stato:



Inviato il: 28/03/2017 19:40:16

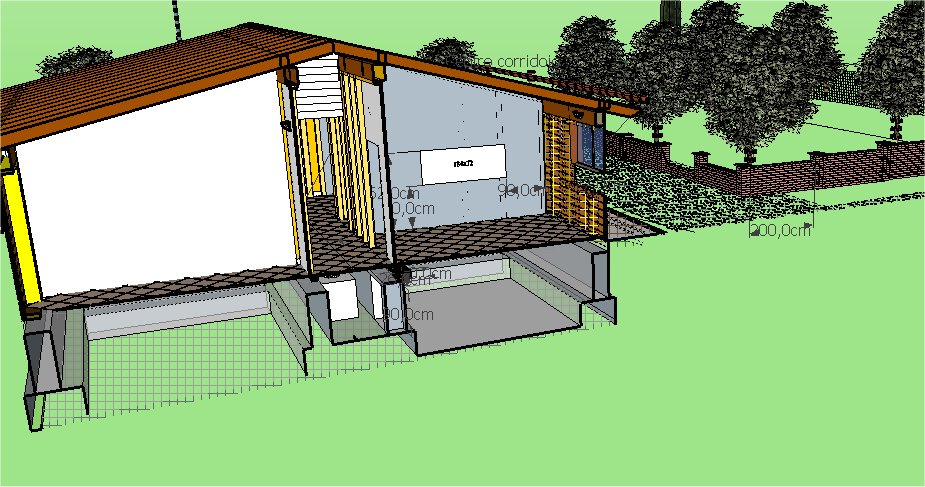

Queste sono le fondazioni con le pareti che formano un blocco unico, mentre sotto di tutto ci sono i 10 cm di magrone.

http://www.energialternativa.info/public/newforum/ForumEA/Q/FondazioniCasa.jpg



Che faccio?
Io sotterrerei il geofono...non lo lascerei all'aria...faccio un buco e ce lo metto dentro,poi lo coprirei con la terra...infine ci salterei sopra immaginando ci sia sotto qualche rospo ...uscirebbero solo i cavi !



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
