Sismografo del Forum, Con Geofono e Dati in Tempo Reale
FinePagina

Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9085

Stato:



Inviato il: 28/03/2017 19:44:36

Non vedo l'ora di vedere i due segnali dei geofoni e correrarli...e a quel punto altro che falsi positivi con la geoantenna...altro cheeeeeeeeeeeeeeeeeeeeeeeeeeeeeeee!!!!!!!!!!
Faccine/Smileys_0215.gif



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



tgsimo_a

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1508

Stato:



Inviato il: 28/03/2017 20:03:34

Ohhhhhh... finalmente si inizia a fare sul serio...
Io non lo ricoprerei con 2 mt di terra... sia mai che tu abbia bisogno di metterci mano per la legge di Murphy...
Un bel buco, e poi un bel palo conficcato in profondità...
Stavolta, fai in modo che il pericolo acqua non ci sia...



---------------
Signore dammi la pazienza... perché se mi dai la forza spacco tutto!!!



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 28/03/2017 20:43:42


CITAZIONE

Cioè voi con i vostri mezzi (che sono anche i miei)...cosa fareste?



azzz tgsimo_a mi ha letto nel pensiero.

CITAZIONE
Un bel buco, e poi un bel palo conficcato in profondità...



io userei un palo come quello da terra a croce bello rigido oppure un palo a T da recinzione conficcato quasi tutto , deve spuntare una spanna e sopra solidale il geofono (impermeabilizzato), poi a livello del terreno



Modificato da qqcreafis - 28/03/2017, 23:15:22


---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 28/03/2017 20:56:51


CITAZIONE

1) qual'e l'impedenza che il geofono vede come carico ? Dobbiamo portarla a circa 1,8 kOHM;
no la r interna è da 380ohm


CITAZIONE
2) Su un asse abbiamo la frequenza e sull'altro ??? C'è scritto: V/IN/SEC, e che vuol dire ? Cioè, per linearizzare devi sapere di quanto amplificare quella determinata frequenza, e come fai ? Tra l'altro il tutto andrebbe misurato per controllare che più o meno la risposta si sia appiattita, il tuo fedele operaio come farà ???



0,810 volt/(pollici/secondi)=0,810volt /(2,54cm/s)=0,810/2,54volt/(cm/s)



Modificato da qqcreafis - 28/03/2017, 21:01:06


---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



lucky
GigaWatt


Gruppo:Utente
Messaggi:1635

Stato:



Inviato il: 28/03/2017 21:18:20

CITAZIONE (Bolle, 28/03/2017 19:26:25 ) Discussione.php?214427&33#MSG494

[
PS:Sabato un amico (non il mio fidanzato) mi aiuta a fare la quarta tomba


CITAZIONE (BellaEli, 28/03/2017 19:34:40 ) Discussione.php?214427&33#MSG495
Puoi fare una buca di 2 metri, ti ci cali dentro col geofono e ti fai sotterrare... Mi raccomando prima collega il geofono ad arduino !

ma allora ti devo portare il geofono o un mazzo di fiori?



BellaEli

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3286

Stato:



Inviato il: 28/03/2017 21:28:53

http://www.energialternativa.info/public/newforum/ForumEA/Q/LinearizzazioneSegnale.jpg

Le tre curve dell'immagine (A, B e C) rappresentano 3 curve di risposta in base allo shunt applicato (Tabella in altro a dx).

Considerato i valori (aperto, 4.420 OHM, 1.740 OHM) e la dicitura Damping (Smorzamento) ho considerato lo shunt come una resistenza di carico che viene applicata al geofono e in base al suo valore si otterranno le tre curve di risposta.

Da un punto di vista logico il discorso quadra, come hai sempre sostenuto, proprio perchè se le bobine del geofono sono usate come generatore questo risulterà smorzato.

Per poter equalizzare ritengo più semplice partire dalla curva di risposta "C" ed è per questo che ho suggerito di far vedere al geofono una resistenza di carico di 1.800 OHM.

Il tutto dipende dallo stadio di ingresso collegato al geofono e, poichè l'operaio () non l'ha postato, l'ho suggerito.

Credo che la R interna non ci serve se consideriamo le indicazioni del produttore.


CITAZIONE

0,810 V / 2,54 cm / s

Cioè ?
Cioè se facciamo oscillare il geofono di 2,54 cm otteniamo 0,810 Volt ? E i secondi cosa c'entrano ?



Modificato da BellaEli - 28/03/2017, 21:33:35


---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!



BellaEli

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3286

Stato:



Inviato il: 28/03/2017 21:30:17

[quote=lucky, 28/03/2017 21:18:20 ?Discussione.php?214427&34#MSG501]CITAZIONE (Bolle, 28/03/2017 19:26:25 ) Discussione.php?214427&33#MSG494

PS:Sabato un amico (non il mio fidanzato) mi aiuta a fare la quarta trombata

Faccine/eek.gif

CITAZIONE
ma allora ti devo portare il geofono o un mazzo di fiori?
Il mazzo di fiori è sicuro (Faccine/flowers2.gif), il geofono... non l'avevo mai sentito chiamar così !!!
Ma quindi 10 non sono gli Hz ???

Allora il mio non è buono... taglia sotto i 30 Hz !!! Faccine/showoff.gif



Modificato da BellaEli - 28/03/2017, 21:36:12


---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9085

Stato:



Inviato il: 28/03/2017 21:38:36

CITAZIONE (BellaEli, 28/03/2017 21:28:53 ) Discussione.php?214427&34#MSG502

E i secondi cosa c'entrano ?

V=DFi/Dt
Elettricista sugno!!!


Cavolo ho perso il post...smettetela che mi stanno vendendo i crampi!!

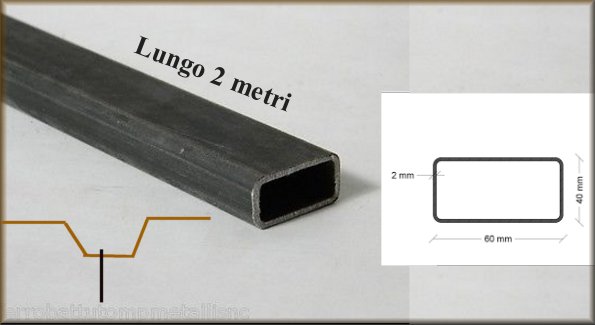

Ho un tubolare lungo 2 metri , anche se le dimensioni non sono importanti...
http://www.energialternativa.info/Public/NewForum/ForumEA/Q/Tubolare60x40x2.jpg

faccio un buco e poi ci pianto il tubolare a mazzate? Dentro il cerchio della prima geoantenna?
E la scatola con il geofono....come la metto?
Modificare disegninen!


CITAZIONE
finalmente si inizia a fare sul serio...

Per dirla tutta non è che io abbia mai scherzato...solo che a forza di sbattere...



Modificato da Bolle - 28/03/2017, 21:55:52


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 28/03/2017 22:11:47

l'avviti al tubolare, o meglio ci avviti il geofono.


CITAZIONE

Dentro il cerchio della prima geoantenna?
no no no no no


dopo ti sente radio londra e le auto che passano sulla statale, disaccoppiamo il segnale meccanico da quello elettromagnetico il più possibile, per il meccanico c'è il geofono e per quello eletromagnetico le antenne. quindi mettere lontano il paletto dalle antenne



Modificato da Bolle - 28/03/2017, 22:20:50


---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9085

Stato:



Inviato il: 28/03/2017 22:17:30

AAAAAAAAA.....STO FACENDO UNA MAREA DI CAZZATE...E' IL SECONDO MESSAGGIO CHE CENCELLO.....ORA PURE IL TUO HO FATTO FUORIIIII


MEno male che l'ho recuparto... vado a dormire che è meglio!!!


CITAZIONE

l'avviti al tubolare, o meglio ci avviti il geofono.

ok...poi sotterro tutto?


CITAZIONE
quindi mettere lontano il paletto dalle antenne

Quanto lontano dalle antenne? Da quelle parti c'è tutto...alimentazione cavi etc etc...



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



lucky
GigaWatt


Gruppo:Utente
Messaggi:1635

Stato:



Inviato il: 28/03/2017 22:26:12

CITAZIONE (Bolle, 28/03/2017 21:38:36 ) Discussione.php?214427&34#MSG504

[ anche se le dimensioni non sono importanti..


ma de che...senti qua...30

CITAZIONE (BellaEli, 28/03/2017 21:30:17 ) Discussione.php?214427&34#MSG503

Allora il mio non è buono... taglia sotto i 30 Hz !!


30Hz....ma mi sa che ti sei dimenticato lo smorzamento



tgsimo_a

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1508

Stato:



Inviato il: 28/03/2017 22:28:52

Se dovesse dar fastidio un palo metallico, ne esistono in cemento già con la punta per essere conficcati, con una leggera armatura interna...
Si usano nei vitigni, o nelle recinzioni... più o meno 8x8 cm, fino a 3 mt circa.



---------------
Signore dammi la pazienza... perché se mi dai la forza spacco tutto!!!



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 28/03/2017 22:31:31

i geofoni sono trasduttori di velocità

circa 32 volt/(m/s) azz un bel pò

ammettiamo la v relativa tra la bobina ed il magnete sia 10^-6m/s

abbiamo 36*10^-6volt in uscita.



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 28/03/2017 22:38:39

loro per damping intendono una r di carico che fa sparire segnale

tuttavia ci sono altri sistemi .

Inoltre a zero di carico rimane sempre un 34% di smorzamento probabilmente per correnti perse



Modificato da qqcreafis - 28/03/2017, 22:41:43


---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 28/03/2017 23:15:40

This project is similar to the geophone amplifier except that its bandwidth extends from DC to about 20Hz.



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
