Diy powerwall
FinePagina

emuland
GigaWatt


Gruppo:Utente
Messaggi:2829

Stato:



Inviato il: 07/10/2020 17:51:22

CITAZIONE (saviothecnic, 07/10/2020 11:56:15 ) Discussione.php?214809&21#MSG316

CITAZIONE (emuland, 05/10/2020 21:07:45 ) Discussione.php?214809&21#MSG313
torneremo sulla vecchia versione, anche se più costosa...

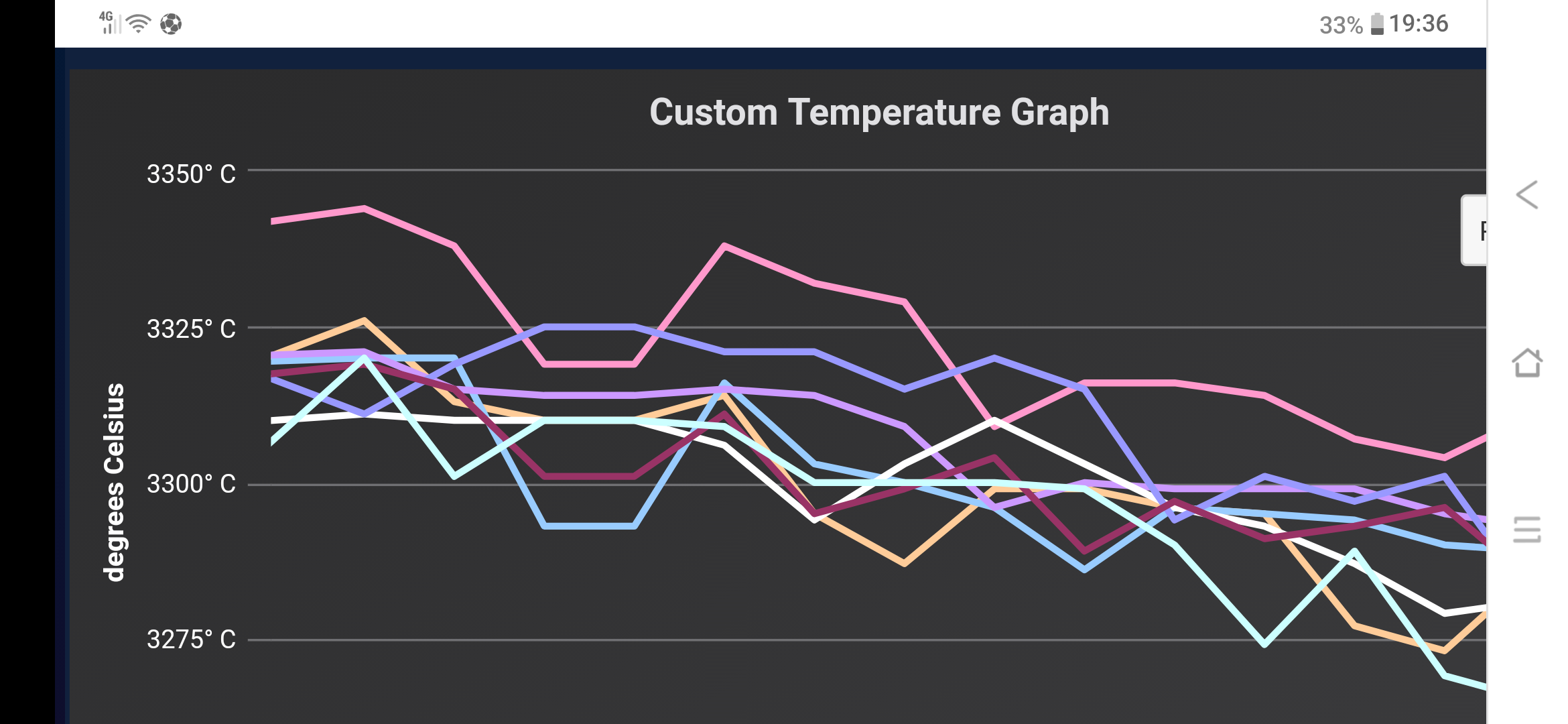

le temperature sono Volti valori sono del tipo 3.653V (moltiplicati x mille per poterli visualizzare su questo grafico sovrapposto)

http://www.energialternativa.info/public/newforum/ForumEA/U/Screenshot_20201004-193616.png



Bene come ho scritto qualche topic su
Sono alla ricerca di un sistema di monitoraggio del mio muro li-ion 18650

Il tuo dai grafici non sembra male e poi la cosa che sia realizzato da te presume
che possiamo personalizzarlo e miglioralro e la cosa non mi dispiace
Fammi sapere se è gia pronto qualcosa anche in betatesting che sarei seriamente interessato

Se invece i tempi per finire i test e usarlo sono lunghi nel frattmepo
dovro trovare qualche soluzione più immediata tipo quelle che ho ipotizzato qualche topic su

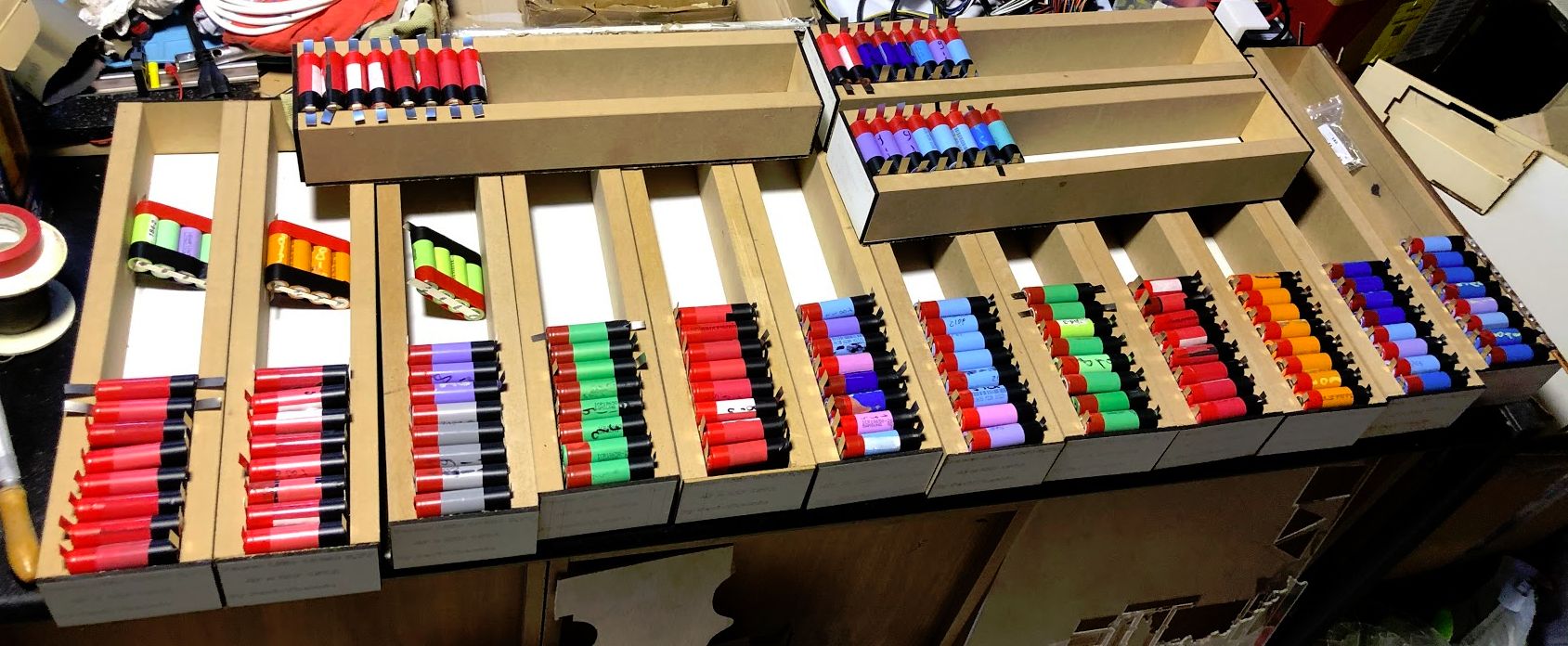

Intanto sono a buon punto con il mio muro ho puntato tutte le batterie che avevo e caricate
Per ora parto con un 32P15S poi se tutto va bene riempiro le casette che ho realizzato
fino ad arrivare a 88P15S

http://www.energialternativa.info/public/newforum/ForumEA/U/MuroBatterieSavio32P15S.jpg



è ancora in alpha test, anche se funziona. probabilmente però facciamo una piccola variante epr migliorare la "sicurezza"



---------------
Wolfo: "Ragioniere e MezzaLaurea IT"
(letta in tono dispregiativo)
Wolfo:" Forse ti sei Laureato in Ingegneria Binaria presso il Politecnico di Paperopoli xx/110, proprio perchè non conosci l'importanza dei ruoli"(in possesso però di altra mezza laurea in Ing-Sic)
Boubbles: Quello la cui laurea "sostiene il muro" + "lockdown cognitivo"
Baubaumiciomicio:"Ti ho messo in grassetto le falsità dette".
c'è gente che dichiara che il vaccino l'ha ricevuto per via (nasale/rettale). (..rivelatasi vera..)
!!vax per scelta
htttp://www.WeSellCells.eu/18650/



saviothecnic

Avatar
MegaWatt


Gruppo:Utente
Messaggi:379

Stato:



Inviato il: 28/10/2020 16:07:26

Mooooolto a rilento ma si va avanti

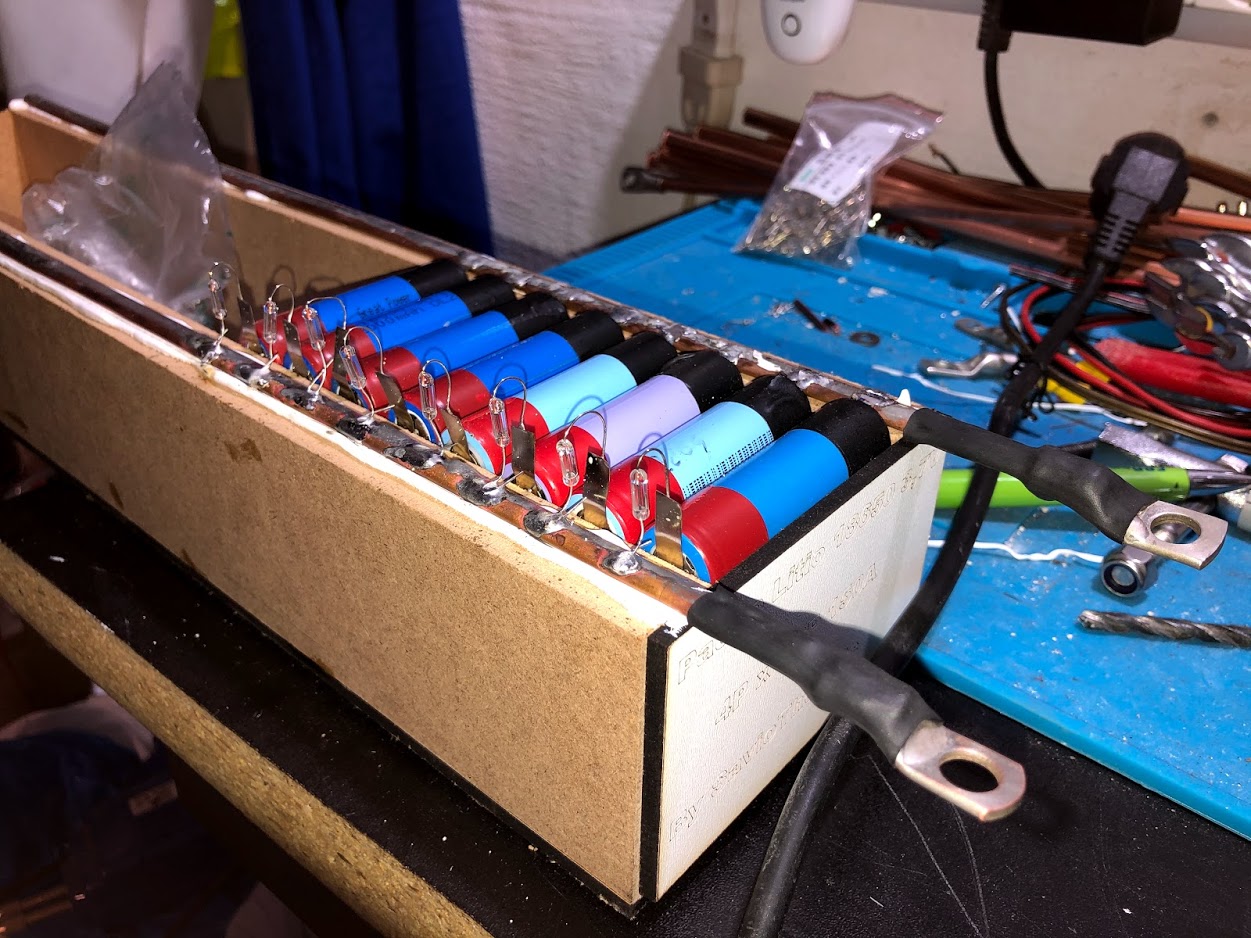

Questa è la mia idea per proteggere le celle un fusibile da 3A
ogni pacchetto da 4 sulla bus bars positiva

http://www.energialternativa.info/public/newforum/ForumEA/U/FusibiliSuPositivo.jpg

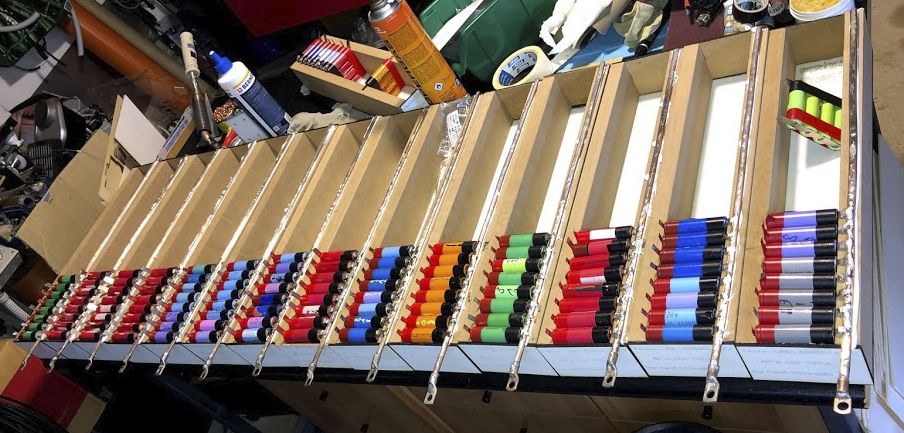

Manca veramente poco ci sono quasi sono emozzionato

http://www.energialternativa.info/public/newforum/ForumEA/U/Muro18650Savio.jpg



---------------
FV Inverter SolarEdge con Ottimizzatori
FV Inverter EASUN POWER 5000W ISolar SMK 5KW "Rimarchiato PIP 5048MK"
Gestito con SolPipLog e automazioni tramite NodeRED e Domoticz
Banco Batterie 8 Elementi 4S 2P GENESIS 12TD100F4
Con Bilanciatori/equalizzatori HA02 e HA12 BT
3 Isole Luci con muro batterie 18650 Litio 1.8A 64P 3S
Muro Batterie 18650 Litio 1.8A 72P 15S
Con Bilanciatori 4XHA12 BT e DalyBMS Supervisione DalyLog/Domoticz
Connessi in paralelo al banco Piombo AGM
Gestione Sgancio con SRV1000 e DalyBMS/DalyLog



saviothecnic

Avatar
MegaWatt


Gruppo:Utente
Messaggi:379

Stato:



Inviato il: 04/11/2020 21:53:45

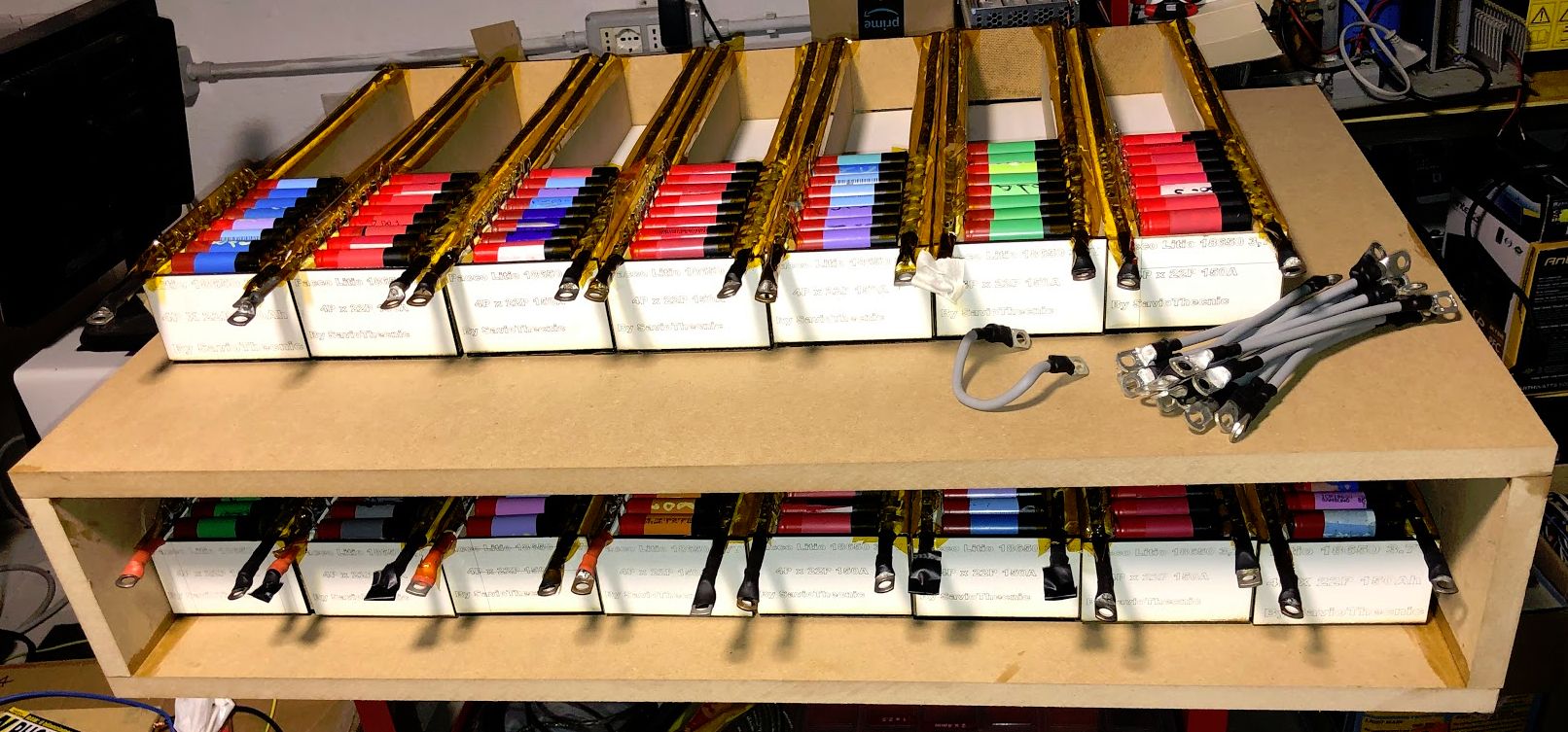

Ecco qui il cassone che conterra le due file di pacchi LiIon
Predisposto per un 16S anche se per ora partiro con un 15S
essendo in parallelo con le Piombo AGM

http://www.energialternativa.info/public/newforum/ForumEA/U/CassoneMuroLiIonSavio_1.jpg

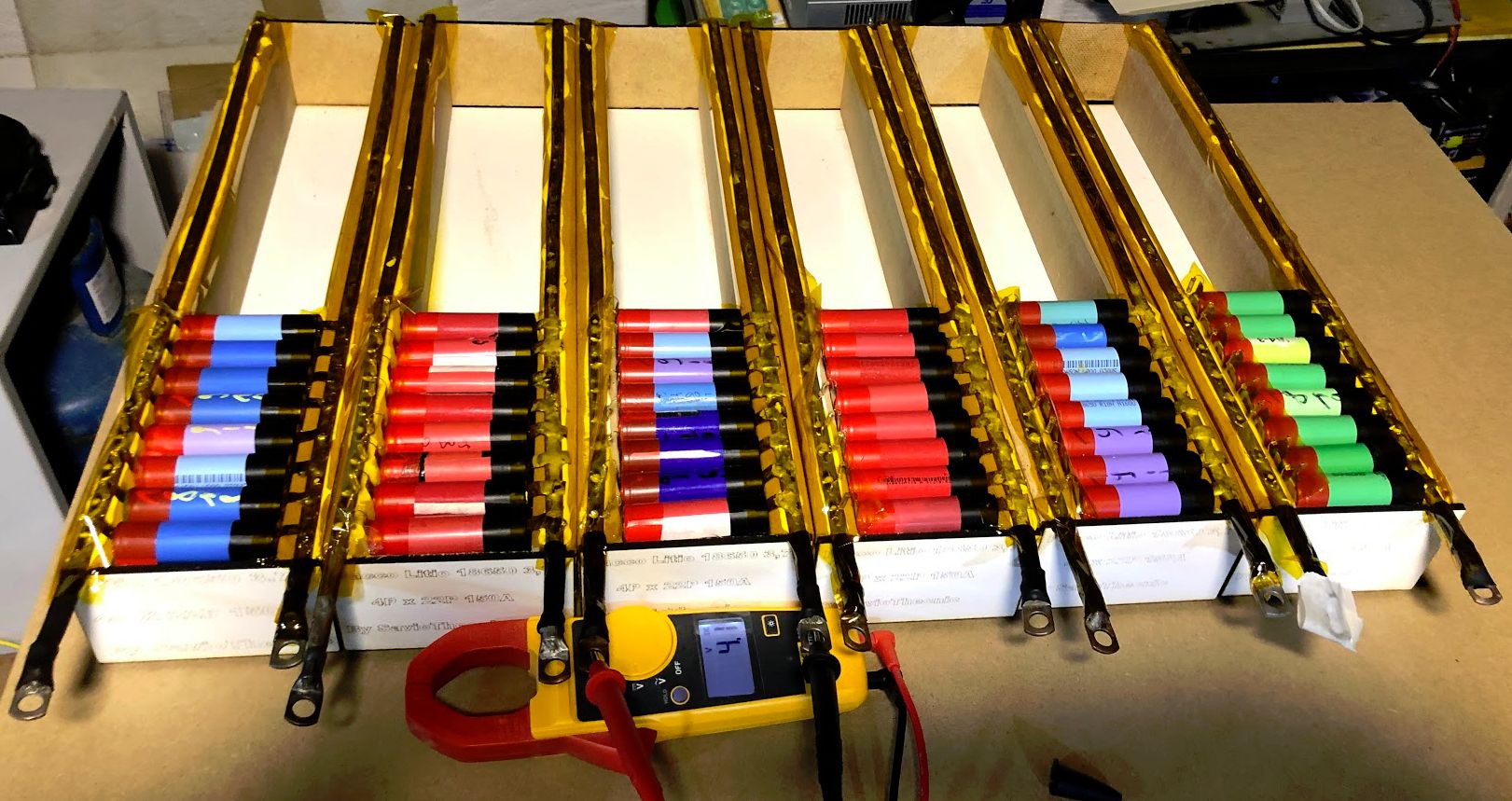

Verifica tensione di un singolo Pacco 4Px8P1S

http://www.energialternativa.info/public/newforum/ForumEA/U/VerificaTensionePaccoLiIon18650Savio_1.jpg



---------------
FV Inverter SolarEdge con Ottimizzatori
FV Inverter EASUN POWER 5000W ISolar SMK 5KW "Rimarchiato PIP 5048MK"
Gestito con SolPipLog e automazioni tramite NodeRED e Domoticz
Banco Batterie 8 Elementi 4S 2P GENESIS 12TD100F4
Con Bilanciatori/equalizzatori HA02 e HA12 BT
3 Isole Luci con muro batterie 18650 Litio 1.8A 64P 3S
Muro Batterie 18650 Litio 1.8A 72P 15S
Con Bilanciatori 4XHA12 BT e DalyBMS Supervisione DalyLog/Domoticz
Connessi in paralelo al banco Piombo AGM
Gestione Sgancio con SRV1000 e DalyBMS/DalyLog



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:13056

Stato:



Inviato il: 05/11/2020 10:09:54

saviothecnic non sono un po' pochi 3A di fuse per 4 celle in parallelo?



---------------
Inverter Zucchetti HYD6000-ZSS, 5250W pannelli, 14kWh lifepo4.



saviothecnic

Avatar
MegaWatt


Gruppo:Utente
Messaggi:379

Stato:



Inviato il: 05/11/2020 11:11:28

CITAZIONE (Claudio, 05/11/2020 10:09:54 ) Discussione.php?214809&22#MSG320

saviothecnic non sono un po' pochi 3A di fuse per 4 celle in parallelo?

Si in realta servirebbe un fusibile ritardato da 8 o anche 10A per singolo pacco 4P
Contanto che un piccolo picco d'assorbimento posso averlo sensa considerare
che il pacco sia in corto o sofferenza e quindi isolarlo tramite fusibile
La fregatura e che ancora non ho pensato a come realizzare un sistema che mi segnali in automatico se un fusibile sia saltato o meno

Sul calcolo del fusibile per singolo pacco 4P effettivamente sono indeciso
Su cosa usare infatti sono in fase di test
Se avete suggerimenti o vogliamo raggiornarci assieme su sono ben disposto
a valutare modifiche.

Questi fusibili da 3A gli avevo gia in casa presi per le isole Luci
dove la carica massima non avrebbe mai superato i 3A per pacco 4P

Ma qui effettivamente essendo inverter da 5000W /60V sono 83A in gioco in caso
d'assorbimento massimo ma dato che per ora parto in parallelo con le piombo
Limitero per ora tramite script dato "che inverter non ha questa funzione"
La scarica massima a 20/30A per questo con i 24A teorici del attuale 8P ci dovrei
rientrare con i fusibili da 3A esatto ?



---------------
FV Inverter SolarEdge con Ottimizzatori
FV Inverter EASUN POWER 5000W ISolar SMK 5KW "Rimarchiato PIP 5048MK"
Gestito con SolPipLog e automazioni tramite NodeRED e Domoticz
Banco Batterie 8 Elementi 4S 2P GENESIS 12TD100F4
Con Bilanciatori/equalizzatori HA02 e HA12 BT
3 Isole Luci con muro batterie 18650 Litio 1.8A 64P 3S
Muro Batterie 18650 Litio 1.8A 72P 15S
Con Bilanciatori 4XHA12 BT e DalyBMS Supervisione DalyLog/Domoticz
Connessi in paralelo al banco Piombo AGM
Gestione Sgancio con SRV1000 e DalyBMS/DalyLog



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:13056

Stato:



Inviato il: 05/11/2020 12:10:24

Metti un led in parallelo al fusibile, se si interrompe si accende.



---------------
Inverter Zucchetti HYD6000-ZSS, 5250W pannelli, 14kWh lifepo4.



saviothecnic

Avatar
MegaWatt


Gruppo:Utente
Messaggi:379

Stato:



Inviato il: 05/11/2020 12:49:04

CITAZIONE (Claudio, 05/11/2020 12:10:24 ) Discussione.php?214809&22#MSG322

Metti un led in parallelo al fusibile, se si interrompe si accende.

Ci avevo pensato a tale soluzione che forse non serve manco
la resistenza ma se faccio cosi
Accendendosi il led cmq si crea un percorso e in qualche modo anche
se sotto diodo il circuito non è piu aperto in caso di fusibile saltato quindi la batteria non è piu isolata o sbaglio ragionamento ?



---------------
FV Inverter SolarEdge con Ottimizzatori
FV Inverter EASUN POWER 5000W ISolar SMK 5KW "Rimarchiato PIP 5048MK"
Gestito con SolPipLog e automazioni tramite NodeRED e Domoticz
Banco Batterie 8 Elementi 4S 2P GENESIS 12TD100F4
Con Bilanciatori/equalizzatori HA02 e HA12 BT
3 Isole Luci con muro batterie 18650 Litio 1.8A 64P 3S
Muro Batterie 18650 Litio 1.8A 72P 15S
Con Bilanciatori 4XHA12 BT e DalyBMS Supervisione DalyLog/Domoticz
Connessi in paralelo al banco Piombo AGM
Gestione Sgancio con SRV1000 e DalyBMS/DalyLog



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:13056

Stato:



Inviato il: 05/11/2020 13:32:56

Quanta corrente passerà mai attraverso un led!!



---------------
Inverter Zucchetti HYD6000-ZSS, 5250W pannelli, 14kWh lifepo4.



saviothecnic

Avatar
MegaWatt


Gruppo:Utente
Messaggi:379

Stato:



Inviato il: 06/11/2020 13:02:07

CITAZIONE (Claudio, 05/11/2020 13:32:56 ) Discussione.php?214809&22#MSG324

Quanta corrente passerà mai attraverso un led!!

Effettivamente non molta credo un led roba di 2 3mA
e se poi la batteria è in corto brucerebbe anche il led esatto ?
Pero poi cosi cmq rimarebbe spento e non si capisce se è saltato
il fusibile
Forse servirebbe piu qualcosa tipo arduino che misura la resitenza tra i vari fusibili magari in multiplex per rismarmiare ingressi
Ma la programmazione on è cosa mia

Secondo te invece che valore sarebbe piu idoneo
d'usare come fusibile di protezione per ogni paccheto 4P ?



---------------
FV Inverter SolarEdge con Ottimizzatori
FV Inverter EASUN POWER 5000W ISolar SMK 5KW "Rimarchiato PIP 5048MK"
Gestito con SolPipLog e automazioni tramite NodeRED e Domoticz
Banco Batterie 8 Elementi 4S 2P GENESIS 12TD100F4
Con Bilanciatori/equalizzatori HA02 e HA12 BT
3 Isole Luci con muro batterie 18650 Litio 1.8A 64P 3S
Muro Batterie 18650 Litio 1.8A 72P 15S
Con Bilanciatori 4XHA12 BT e DalyBMS Supervisione DalyLog/Domoticz
Connessi in paralelo al banco Piombo AGM
Gestione Sgancio con SRV1000 e DalyBMS/DalyLog



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:13056

Stato:



Inviato il: 06/11/2020 15:19:21

Led con adeguata resistenza secondo me va benissimo, se una della 4 va in corto al led arriverebbero circa 4V ma non te lo auguro, il fuse brucia e altre 3 fondono, mentre se tutte e 4 si interrompono il fuse non brucia e il led resta spento.

Per il fuse devi vedere la capacità delle 4 batt., ipotizziamo 1000mA per 4 da quel fuse bevono poter passare almeno 6 o 8 A, un fuse più basso inserirebbe troppa caduta.



Modificato da Claudio - 06/11/2020, 15:34:37


---------------
Inverter Zucchetti HYD6000-ZSS, 5250W pannelli, 14kWh lifepo4.



emuland
GigaWatt


Gruppo:Utente
Messaggi:2829

Stato:



Inviato il: 06/11/2020 17:43:31

con quel sistema puoi prelevare al massimo 1.5A x 8 pacchi x 55v = 660w poi cominciano a scaldare i fuse.

i miei fuse sono da 4A, ma non prevedo mai di far passare più di 10 A pe board (e ho 16 pacchetti quindi meno di 1 Ampere di picco)

dovresti prendere un fuse, collegarlo a un carico noto e vedere quando comincia a scaldare (e quanta Caduta di Tensione hai)

in base a quello ragioni. Normalmente dimensioni i fusibili almeno a 1.5 volte il valore che voglio farci transitare, nel tuo caso volendo stare un po più larghi (ma va provato) potresti fare 3/1,5 = 2A

che portano il calcolo precendente a 2*8 * 55v = 880 Watts.

forse ti conviene usare 2 fusibili da 3A o addirittura 3 fuse



---------------
Wolfo: "Ragioniere e MezzaLaurea IT"
(letta in tono dispregiativo)
Wolfo:" Forse ti sei Laureato in Ingegneria Binaria presso il Politecnico di Paperopoli xx/110, proprio perchè non conosci l'importanza dei ruoli"(in possesso però di altra mezza laurea in Ing-Sic)
Boubbles: Quello la cui laurea "sostiene il muro" + "lockdown cognitivo"
Baubaumiciomicio:"Ti ho messo in grassetto le falsità dette".
c'è gente che dichiara che il vaccino l'ha ricevuto per via (nasale/rettale). (..rivelatasi vera..)
!!vax per scelta
htttp://www.WeSellCells.eu/18650/



saviothecnic

Avatar
MegaWatt


Gruppo:Utente
Messaggi:379

Stato:



Inviato il: 09/11/2020 09:03:25

CITAZIONE (emuland, 06/11/2020 17:43:31 ) Discussione.php?214809&22#MSG327

con quel sistema puoi prelevare al massimo 1.5A x 8 pacchi x 55v = 660w poi cominciano a scaldare i fuse.

Umm devo farmi riprestare la termocamera dal mio amico allora per capire un po come lavorano

CITAZIONE (emuland, 06/11/2020 17:43:31 ) Discussione.php?214809&22#MSG327
i miei fuse sono da 4A, ma non prevedo mai di far passare più di 10 A pe board (e ho 16 pacchetti quindi meno di 1 Ampere di picco)
Capisco devo misurare se nella realta effettivamente le correnti in scarico si dividono cosi in parti euguali tra le varie celle

CITAZIONE (emuland, 06/11/2020 17:43:31 ) Discussione.php?214809&22#MSG327

dovresti prendere un fuse, collegarlo a un carico noto e vedere quando comincia a scaldare (e quanta Caduta di Tensione hai)
Poi mi spieghi con calma come fare e cerco di fare qualche test

CITAZIONE (emuland, 06/11/2020 17:43:31 ) Discussione.php?214809&22#MSG327

in base a quello ragioni. Normalmente dimensioni i fusibili almeno a 1.5 volte il valore che voglio farci transitare, nel tuo caso volendo stare un po più larghi (ma va provato) potresti fare 3/1,5 = 2A

che portano il calcolo precendente a 2*8 * 55v = 880 Watts.

forse ti conviene usare 2 fusibili da 3A o addirittura 3 fuse

Quindi nel immediato se vedo che saltano questi da 3A
Posso saldare due tre fuse in parallelo dovrei radoppiare o triplicare
la loro corrente di fusione esatto ?


Si contate che sono in test per ora sono 8 pacchi da 4 ma finiti ne saranno 22 a stecca 1S
Forse devo optare anche per un fusibile ritardato

tipo questi LINK

Cmq in questa fase iniziale di test mi andrebbe bene anche limitaRLO in scarica a 20 O 24A
Cosa che dovro fare con il tuo script dato che purtroppo il FW del inverter
non ha quest'opzione nativa spero solo che i fUse da 3A reggano il teMpo che lo script limiti

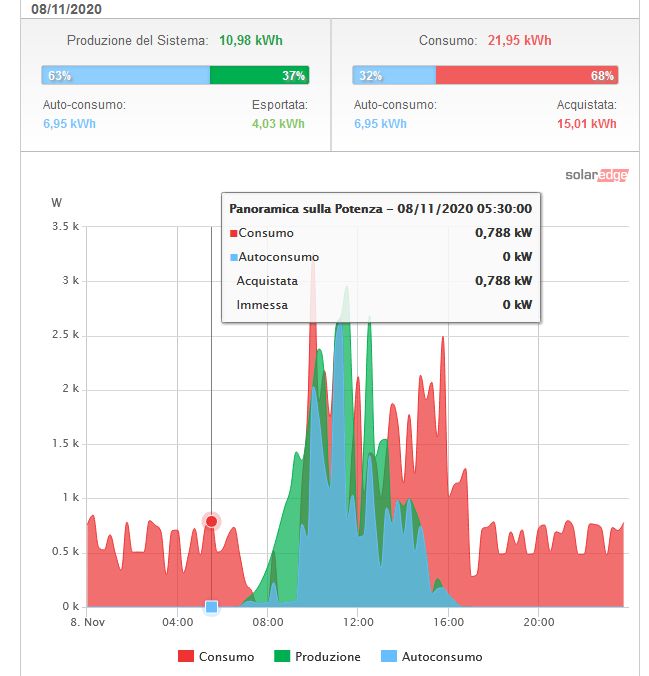

la corrente in scarica cmq ho un consumo MEDIO fisso di 800W come si vede da grafico
quindi magari gia se riesco a farlo andare in SBU la sera e in SUB il giorno riesco
almeno a sopperire con il banco litio il consumo notturno e vedo come va

http://www.energialternativa.info/public/newforum/ForumEA/U/ConsuMoMedioSavio.jpg



Cmq tutto questo contando che ci sono sempre 200Ah in piombo in parallelo
quindi un po di corrente dovrebbero prenderla anche loro



---------------
FV Inverter SolarEdge con Ottimizzatori
FV Inverter EASUN POWER 5000W ISolar SMK 5KW "Rimarchiato PIP 5048MK"
Gestito con SolPipLog e automazioni tramite NodeRED e Domoticz
Banco Batterie 8 Elementi 4S 2P GENESIS 12TD100F4
Con Bilanciatori/equalizzatori HA02 e HA12 BT
3 Isole Luci con muro batterie 18650 Litio 1.8A 64P 3S
Muro Batterie 18650 Litio 1.8A 72P 15S
Con Bilanciatori 4XHA12 BT e DalyBMS Supervisione DalyLog/Domoticz
Connessi in paralelo al banco Piombo AGM
Gestione Sgancio con SRV1000 e DalyBMS/DalyLog



emuland
GigaWatt


Gruppo:Utente
Messaggi:2829

Stato:



Inviato il: 09/11/2020 10:54:50

CITAZIONE (saviothecnic, 09/11/2020 09:03:25 ) Discussione.php?214809&22#MSG328

CITAZIONE (emuland, 06/11/2020 17:43:31 ) Discussione.php?214809&22#MSG327
con quel sistema puoi prelevare al massimo 1.5A x 8 pacchi x 55v = 660w poi cominciano a scaldare i fuse.

Umm devo farmi riprestare la termocamera dal mio amico allora per capire un po come lavorano

CITAZIONE (emuland, 06/11/2020 17:43:31 ) Discussione.php?214809&22#MSG327
i miei fuse sono da 4A, ma non prevedo mai di far passare più di 10 A pe board (e ho 16 pacchetti quindi meno di 1 Ampere di picco)
Capisco devo misurare se nella realta effettivamente le correnti in scarico si dividono cosi in parti euguali tra le varie celle

CITAZIONE (emuland, 06/11/2020 17:43:31 ) Discussione.php?214809&22#MSG327

dovresti prendere un fuse, collegarlo a un carico noto e vedere quando comincia a scaldare (e quanta Caduta di Tensione hai)
Poi mi spieghi con calma come fare e cerco di fare qualche test


forse ti conviene usare 2 fusibili da 3A o addirittura 3 fuse

Quindi nel immediato se vedo che saltano questi da 3A
Posso saldare due tre fuse in parallelo dovrei radoppiare o triplicare
la loro corrente di fusione esatto ?




[/quote]


attacchi i fusibili ad un alimentatore controllato o a un carico noto in ampere. e vedi quando salta.

ovviamente l'alimentatore/carico controllato sono il sistema migliore.
va poi verificato anche per esempio in quanto saltano a 3A e 2A (se fusibili da 3A) oppure in quanto saltano a 4A / 5A, oltre che misurata la caduta di tensione in un file excel. da li poi prendi le decisioni del caso



---------------
Wolfo: "Ragioniere e MezzaLaurea IT"
(letta in tono dispregiativo)
Wolfo:" Forse ti sei Laureato in Ingegneria Binaria presso il Politecnico di Paperopoli xx/110, proprio perchè non conosci l'importanza dei ruoli"(in possesso però di altra mezza laurea in Ing-Sic)
Boubbles: Quello la cui laurea "sostiene il muro" + "lockdown cognitivo"
Baubaumiciomicio:"Ti ho messo in grassetto le falsità dette".
c'è gente che dichiara che il vaccino l'ha ricevuto per via (nasale/rettale). (..rivelatasi vera..)
!!vax per scelta
htttp://www.WeSellCells.eu/18650/



DarkSide
Watt


Gruppo:Utente
Messaggi:44

Stato:



Inviato il: 20/11/2020 11:40:26

ciao a tutti, visto che il tempo in questo periodo non manca, mi sto dedicando alla verifica delle batterie 18650, non ne ho molte e le reperisco molto lentamente, io per il test ho un liitokala 500, quando si effettua il test, mi da un valore in mR che dovrebbe essere la resistenza interna della cella, voi avete riscontrato se le celle che scartate hanno resistenza interna alta o bassa?
Nei miei test mi sono accorto che per ogni pacco da 24V, di 6 celle, 2 erano quelle che davano il problema al bms e non permetteva la carica. Se di fabbrica le celle erano da 2100mAh testandole, 4 sono ancora da 2100 2 sono da 1300. In altri pacchi 4 erano 2100 e 2 erano a 0V-
Quindi ho un recupero del 66% per ogni pacco batteria.
Altra domanda le batterie che sono scese a 1300mA, possono essere ancora valide?
La marca Murata e' buona?



emuland
GigaWatt


Gruppo:Utente
Messaggi:2829

Stato:



Inviato il: 20/11/2020 13:03:37

marca Sony modello Murata (sono verdi.con anello nero)

riguardo alle 1300 dipende da te e da come vuoi al fare il pacco, oltre a quanto erano da nuvoe



---------------
Wolfo: "Ragioniere e MezzaLaurea IT"
(letta in tono dispregiativo)
Wolfo:" Forse ti sei Laureato in Ingegneria Binaria presso il Politecnico di Paperopoli xx/110, proprio perchè non conosci l'importanza dei ruoli"(in possesso però di altra mezza laurea in Ing-Sic)
Boubbles: Quello la cui laurea "sostiene il muro" + "lockdown cognitivo"
Baubaumiciomicio:"Ti ho messo in grassetto le falsità dette".
c'è gente che dichiara che il vaccino l'ha ricevuto per via (nasale/rettale). (..rivelatasi vera..)
!!vax per scelta
htttp://www.WeSellCells.eu/18650/


 InizioPagina


Pagine: (28)  < ...  8   9   10   11   12   13   14   15   16   17   18   19   20   21   [22]   23   24   25   26   27   28    (Ultimo Msg)

Versione Mobile!

Home page       TOP100-SOLAR      Home page forum
