Nuovo impianto a isola
FinePagina

RivaHi-Tech

Avatar
KiloWatt


Gruppo:Utente
Messaggi:136

Stato:



Inviato il: 26/01/2020 14:05:05

Ciao ragazzi mi presento, mi chiamo Edoardo risiedo in Sicilia ed anchio a breve installerò il mio impianto ad isola. Premetto che e una settimana che vi leggo e sono arrivato alla conclusione che, chi più chi meno, avete ottime competente ed esperienze nel settore.

Tornando al mio impianto, ho acquisto
20 pannelli 250w 36v 8ah (vi allego le foto per i dati esatti)
1 inverter voltronic power 5kw mppt
Cavo stringa 6mmq
Fusibili stringhe
Scaricatore sovratensione
Interruttore magnetotermico fv
Per le batterie sto valutando ho in progetto di prendere un banco da trazione per muletti minimo da 400ah a 48v.

Il consiglio che chiedo a voi piu esperti è come sezionare i pannelli.
Avevo pensato di fare 3 stringhe da 6 pannelli in serie ed avrei 222v 8.7ah a stringa per un totale in ingresso sull inverter di 222v 26ah DC.
Oppure fare 2 stringhe da 10 pannelle( 370v 17ah) ?
Oppure ancora 2 stringhe da 8 ( 288v 17ah )?
Nel ringrazziarvi tutti vi porgo i miei saluti e ammirazione.
Ps: non so ancora i consumi annui della mia casa perché e nuova costruzione



---------------
rivahitech@gmail.com



RivaHi-Tech

Avatar
KiloWatt


Gruppo:Utente
Messaggi:136

Stato:



Inviato il: 26/01/2020 14:05:57

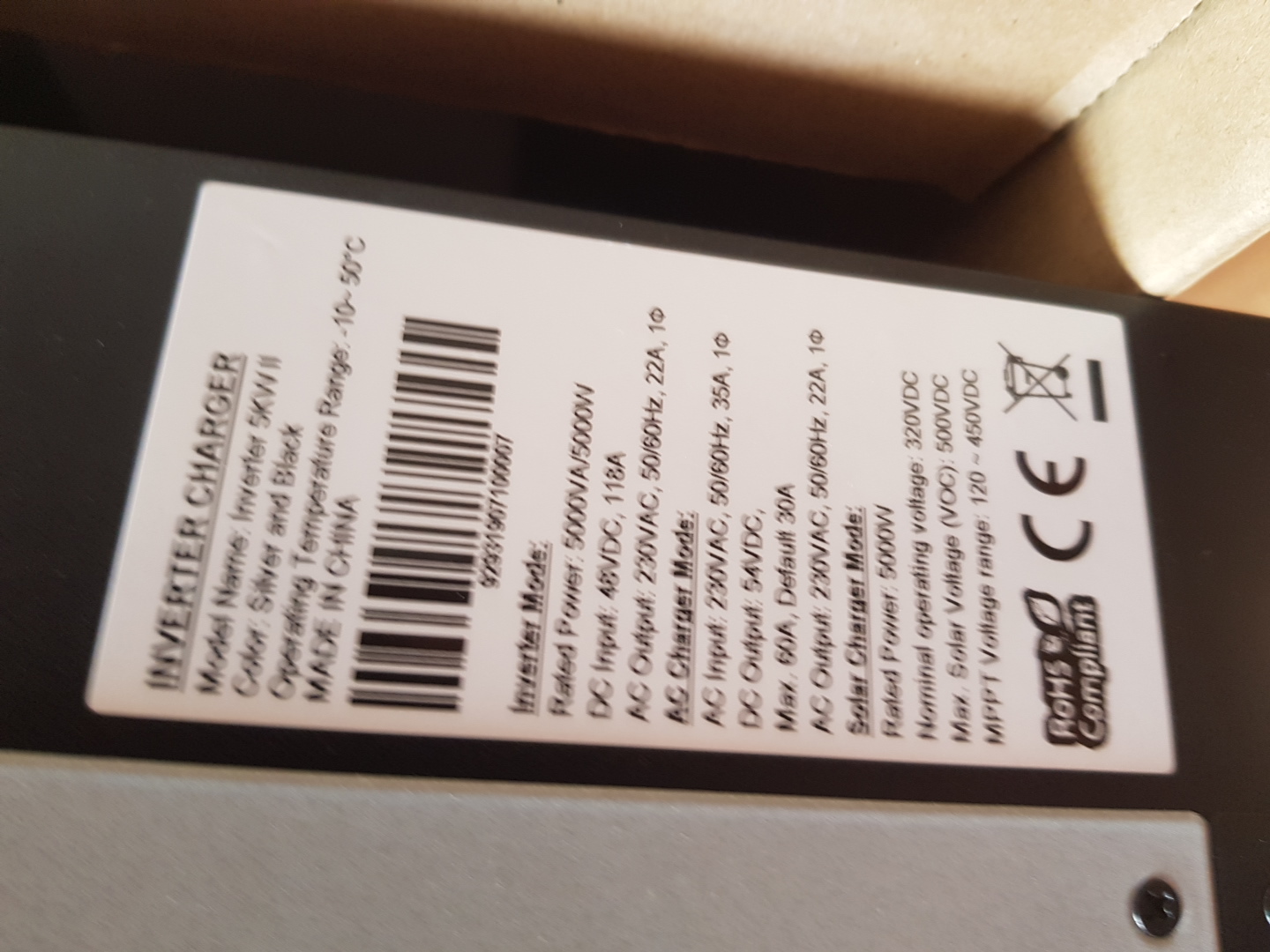

Inverter



Immagine Allegata: 20200126_134227.jpg

ForumEA/U/20200126_134227.jpg



---------------
rivahitech@gmail.com



RivaHi-Tech

Avatar
KiloWatt


Gruppo:Utente
Messaggi:136

Stato:



Inviato il: 26/01/2020 14:07:00

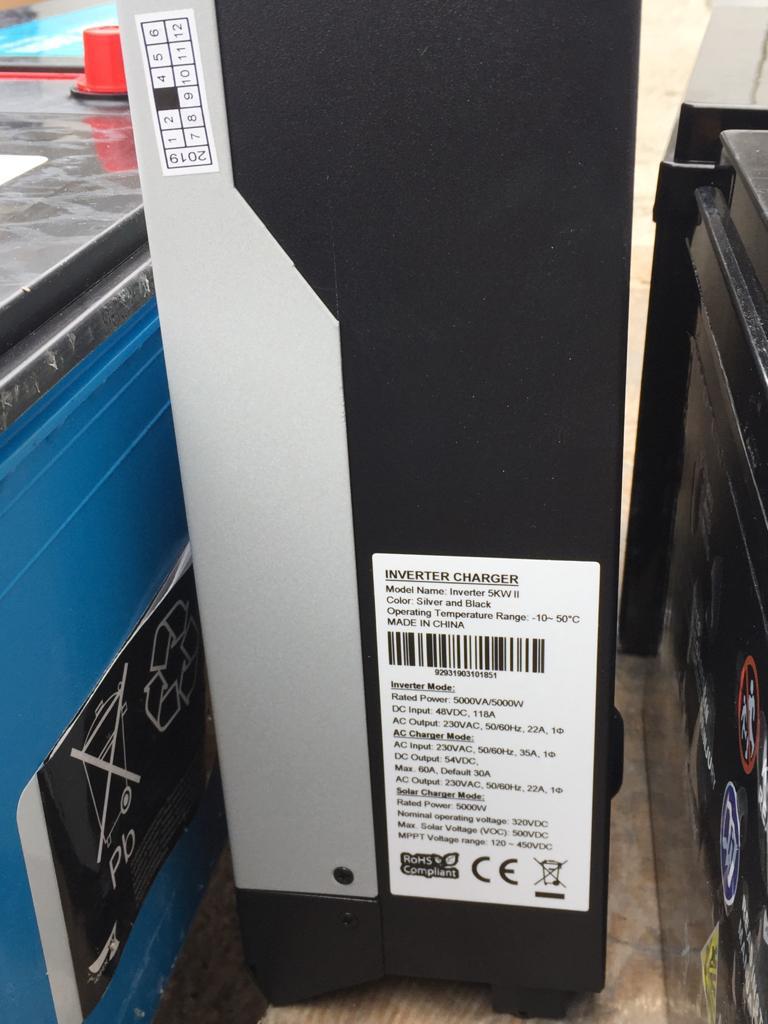

Voltronic Power 5kw vmII



Immagine Allegata: 152.jpg

ForumEA/U/152.jpg



---------------
rivahitech@gmail.com



RivaHi-Tech

Avatar
KiloWatt


Gruppo:Utente
Messaggi:136

Stato:



Inviato il: 26/01/2020 14:07:49

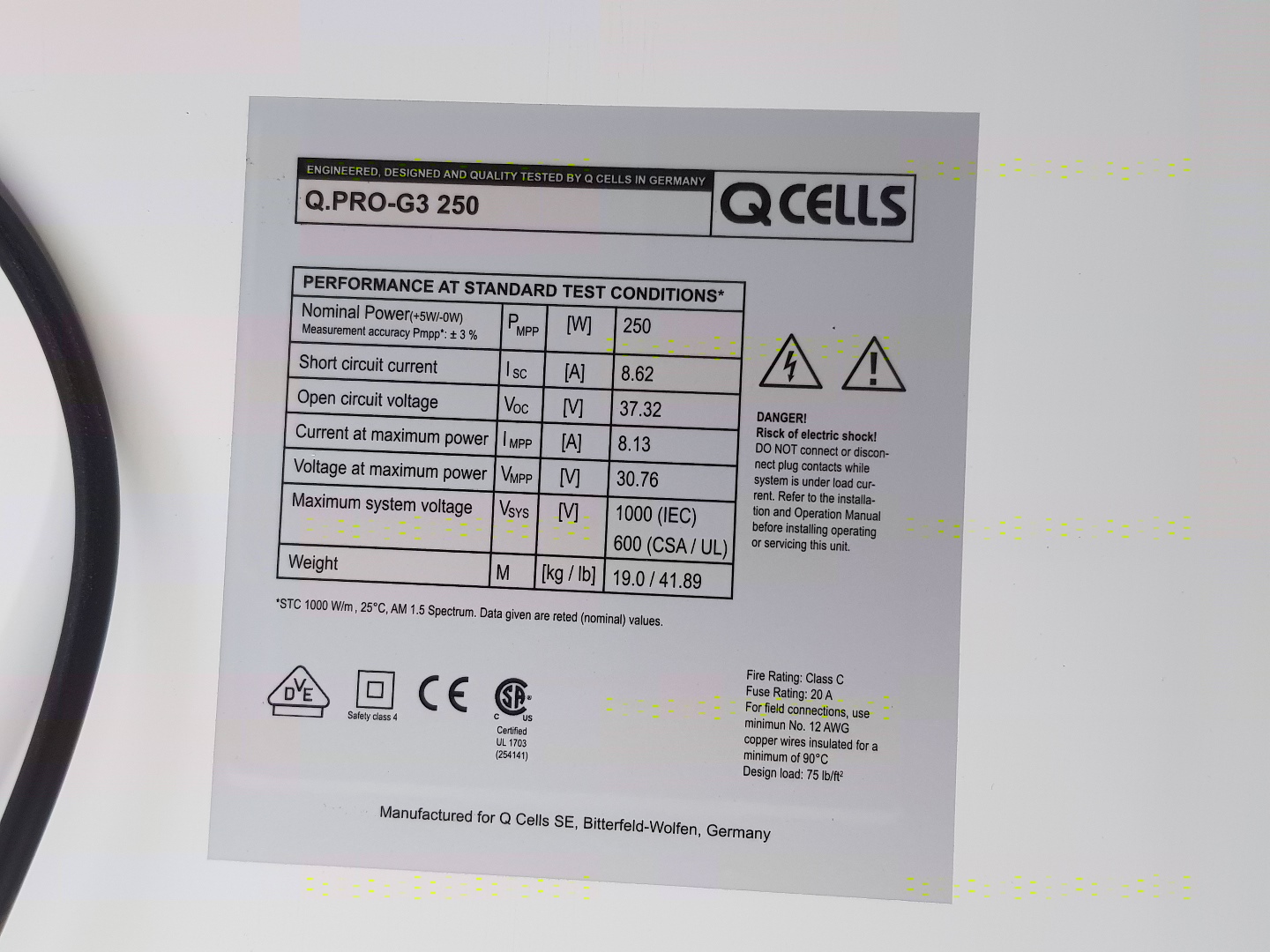

Pannelli 250w



Immagine Allegata: 20200125_110534.jpg

ForumEA/U/20200125_110534.jpg



---------------
rivahitech@gmail.com



RivaHi-Tech

Avatar
KiloWatt


Gruppo:Utente
Messaggi:136

Stato:



Inviato il: 26/01/2020 14:10:46

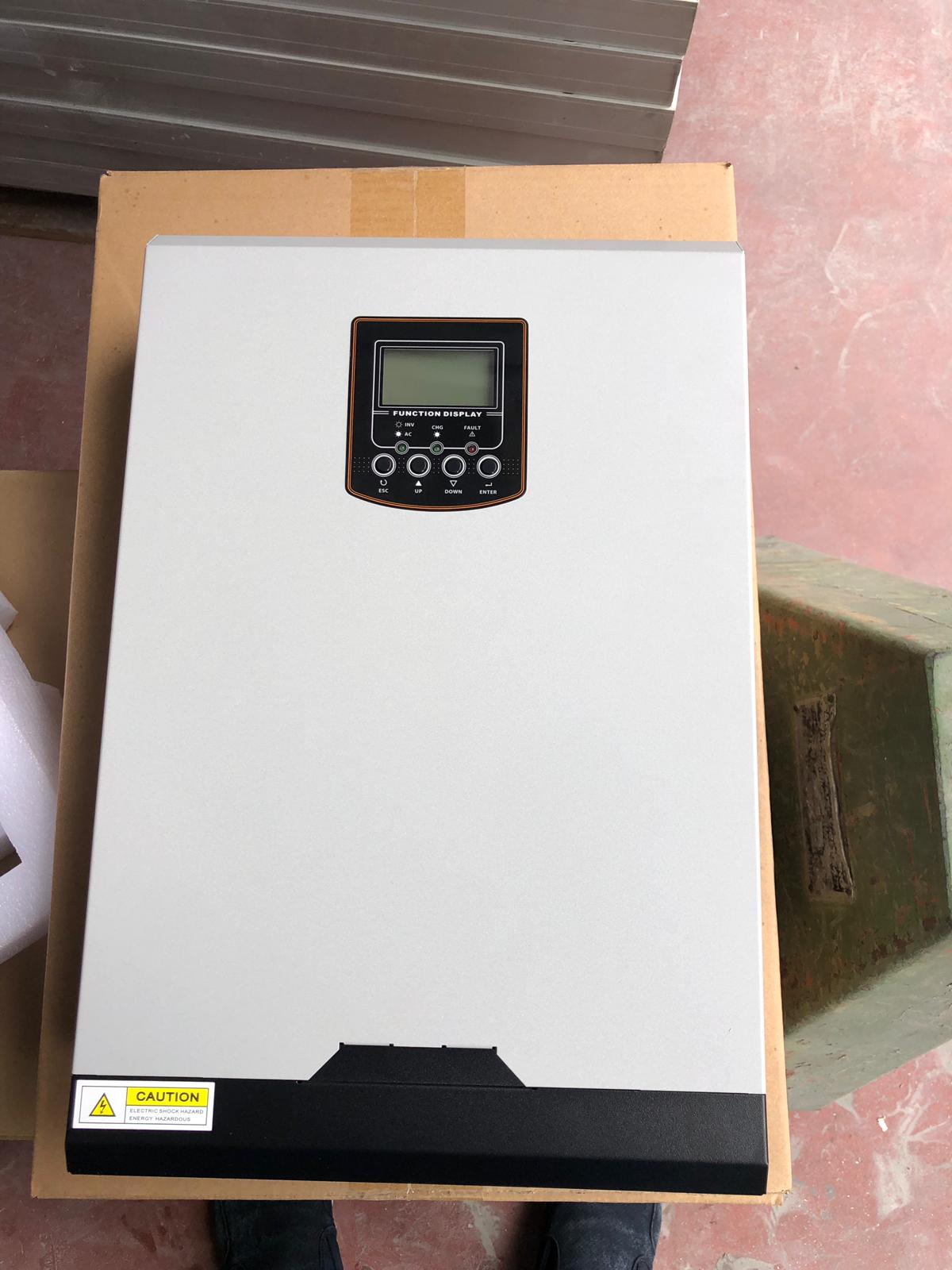

Front inverter



Immagine Allegata: 086.jpg

ForumEA/U/086.jpg



---------------
rivahitech@gmail.com



Maufedro

Avatar
MegaWatt


Gruppo:Utente
Messaggi:314

Stato:



Inviato il: 26/01/2020 14:13:15


In base alla tensione che accetta in ingresso il regolatore costruisci le stringhe



Modificato da Maufedro - 26/01/2020, 14:18:46


---------------
Per ogni problema esistono più soluzioni. ma solo una è la migliore



RivaHi-Tech

Avatar
KiloWatt


Gruppo:Utente
Messaggi:136

Stato:



Inviato il: 26/01/2020 14:16:34

CITAZIONE (Maufedro, 26/01/2020 14:13:15 ) Discussione.php?215990&1#MSG5

Manca il regolatore di carica a 48V
In base alla tensione che accetta in ingresso costruisci le stringhe



E integrato nell inverter 118ah 48v



---------------
rivahitech@gmail.com



Maufedro

Avatar
MegaWatt


Gruppo:Utente
Messaggi:314

Stato:



Inviato il: 26/01/2020 14:21:28

ok lo avevo visto dopo, allora se hai i cavi da 6 mm. metti la configurazione con la tensione più alta, hai meno perdite



---------------
Per ogni problema esistono più soluzioni. ma solo una è la migliore



RivaHi-Tech

Avatar
KiloWatt


Gruppo:Utente
Messaggi:136

Stato:



Inviato il: 26/01/2020 14:24:33

Grazie Maufredo,Posso sempre prendere cavi da 10mmq quello che a me interessa e non fare errori di calcolo e anche se eccedo con la sezione dei cavi o altro poco mi importa ma almeno lo faccio 1 volta con il massimo della resa



---------------
rivahitech@gmail.com



Maufedro

Avatar
MegaWatt


Gruppo:Utente
Messaggi:314

Stato:



Inviato il: 26/01/2020 14:29:23

Dipende dalla lunghezza
con 6 mmq 300V 20A hai una caduta di tensione di 1,25V con 10 m



---------------
Per ogni problema esistono più soluzioni. ma solo una è la migliore



RivaHi-Tech

Avatar
KiloWatt


Gruppo:Utente
Messaggi:136

Stato:



Inviato il: 26/01/2020 14:32:22

Lunghezza 8m scarsi



---------------
rivahitech@gmail.com



Maufedro

Avatar
MegaWatt


Gruppo:Utente
Messaggi:314

Stato:



Inviato il: 26/01/2020 14:38:40

Ok, vai tranquillo
valuta bene la capacità delle batterie in base aile utenze attive, se hai consumi alti anche di notte hai bisogno di capacità adeguate, perchè è meglio scaricarle poco altrimenti hai una durata limitata



---------------
Per ogni problema esistono più soluzioni. ma solo una è la migliore



RivaHi-Tech

Avatar
KiloWatt


Gruppo:Utente
Messaggi:136

Stato:



Inviato il: 26/01/2020 14:47:06

Per il momento fatto 4 calcoli avrei 500w di consumo continuo in standby tra rack, videosorveglianza, rele vari zigbee, hub domotica ecc ecc ovviamente da verificare quando tutto è attivo e da sommare a tutte le altre utenze che verranno accese.



---------------
rivahitech@gmail.com



Maufedro

Avatar
MegaWatt


Gruppo:Utente
Messaggi:314

Stato:



Inviato il: 26/01/2020 14:47:22

Per darti una idea io con 1200Ah e un consumo di 200w continui le batterie si scaricano del 40%. in inverno o con giornate di poco sole è peggio
Inoltre c"è la variabile perdite e del cosfi che a bassi carichi oscilla tra 0,5 e 0,8, dipende anche dai tipi di carico



---------------
Per ogni problema esistono più soluzioni. ma solo una è la migliore



RivaHi-Tech

Avatar
KiloWatt


Gruppo:Utente
Messaggi:136

Stato:



Inviato il: 26/01/2020 14:49:35

1200ah in 48v?



---------------
rivahitech@gmail.com
