ci vorrebbe una modifica nel watherFall si dovrebbe poter scegliere uno step per ammorbidire le transizione ad es si mette la fft a 4192 e si mette il passo a 512 in questo modo 4196 punti occupano mediamente 8 colonne larghe 1 pixel

Ma ma....ma ma...già c'è la variante e mi sa che c'è da un bel po...basta modificare il valore del passo dopo aver selezionato in numero degli elementi:

si è vero non mi ricordavo più


ma i compiti non sono finiti..

CITAZIONE

Mi dicono che è entrato il gruppo di continuità...hanno levato l'energia elettrica a tutta la zona e non se ne parla per molte ore...tra un po andrà tutto giù!

il WatherFall fa miracoli
si tratta dello sbattimento delle antenne del 18/01

dalla figura l'orario di arrivo è

11.14.22

11.15.44

11.16.50


lo start secondo ingv

11.14.09

11.15.33

11.16.39



ideltat sono 13s,11s,11s


sembra sia il tempo necessario affinchè l'onda arrivi alla Sabina dall' AQ

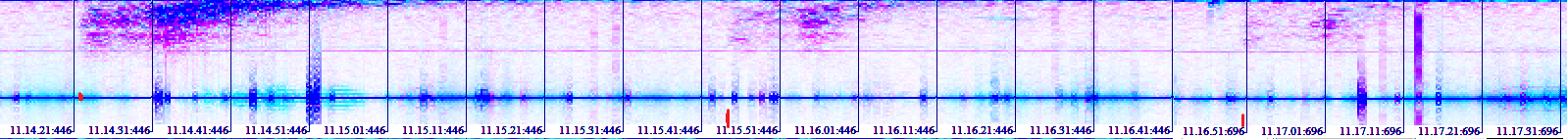

Immagine Allegata: y.png


comunque il watherfall è spettacolare inizio alta f (onde p) code di bassa f e l'alta scompare è

La parte notevole è l'analisi a posteriori...avere fondamenta stabili e un'ottima guida...porta enormi vantaggi.
Proprio oggi ci hanno fatto un bel regalo...in una vasta zona è mancata l'energia elettrica e il gruppo ha tenuto incredibilmente per un'ora...
I dati mi hanno sorpreso perchè c'era stato in passato un distacco ma era molto più limitato...se arrivava anche un bel tonnarello avremmo fatto filotto ma meglio di niente!

sarebbe interessante poter fare il watherFall con il modulo (con le componenti opportunamente moltiplicate per compensare la diversa sensibilità), oppure del modulo del prodotto scalare tra le tre componenti ed un versore che si trova dando un angolo + o - da nord e un angolo dalla verticale , in questo modo si sintetizza una sola antenna girevole.


ad es si immette +20° e +92° hai un versore che punta verso la liguria e perpendicolare al piano dell'antenna , insomma il versore superficie perpendicolare all'antenna virtuale

oppure meglio si da un vettore che punta verso la zona incriminata e si accetta qualunque polarizzazione...

comunque non sarebbe possibile fare due passaggi della fft ???
il primo passo sarebbe fare una fft enorme di molti minuti e tagliare ad es a 23Hz.
riconvertire nello spazio dei tempi e poi fare una waterfall ad es a 512 o 1024

il tutto per evitare gli alias dal 50Hz


il segnale del 50Hz è enorme rispetto al segnale utile e quando si fanno calcoli con un numero limitato di dati non è detto che un segnale così elevato non influenzi altri canali.


una prima prova potrebbe essere aggiungere un flag che salvi come file una singola antitrasformata ad es quella con più punti 1048576 che dovrebbero essere 1024 secondi.

il file potrebbe essere ricaricato normalmente

è ovvio che si perderebbero un pò di dati all'inizio e fine

inoltre il modulo così come concepito non è corretto

occorre calcolare il campo e quindi integrare

CITAZIONE (qqcreafis, 18/07/2017 16:35:06 )

.l'ideale sarebbe passare con ADC a 16 bit... è si

sto provando in excel una specie di filtro ch ese trova un valore anaomalo da un'acquisizine ad un'altra sostituisce la media del precedente edel successivo al valore
