Ho visto che molte delle foto inserite in passato non sono piu' disponibili, o almeno o non riesco a visualizzarle. Proporrei un reinserimento di schemi aggiornati e qualche foto delle versioni funzionanti dei regolatori.

Buongiorno,
rispondo un pò al volo a Frandi perchè ho un pò poco tempo....

Il circuito lavora in questo modo:
Non appena ai suoi capi sente una tensione superiore a quella impostata (regolabile tramite il trimmer)il mosfet comincia a condurre con modalità PWM (modulazione della larghezza degli impulsi)...tanto più tenderà a salire la tensione, tanto più ampia sarà la larghezza degli impulsi e quindi il tempo di conduzione del mosfet (o dei mosfet) che farà variare la resistenza di carico generale attaccata al generatore (batteria + mosfet)...così facendo si avrà oltre alla limitazione della tensione massima ai capi della batteria un rallentamento forzato della turbina.
Quindi, il limitatore non farà mai bloccare completamente le pale dell'aerogeneratore!
Qualsiasi mosfet reale non ha mai una Resistenza Drain Source pari a zero anche se portato nello stato ON, pertanto se hai un generatore con una bassissima resistenza interna e tanto tanto non hai messo il dissipatore sul mosfet è normale che ti si sia bruciato.
Se per esempio tu avessi l'alternatore con 0,5 Ohm di R interna con una V di batteria pari a circa 13 Volt, nel momento di conduzione nel mosfet passerebbe una corrente di circa 26 Ampere.....che non sono mica pochi...considera una RdsON di circa 0,1 Ohm, pertanto la potenza dissipata sul semiconduttore sarà pari a circa 65 Watt!!!!! Che in realtà dato che parliamo di un'onda quadra che ha un fronte di salita e un fronte di discesa saranno ancora di più....
Se vuoi un consiglio lasciaci la R13...anche solo di 1 Ohm.

Il circuito non può staccare le batterie dalla carica, può solo impedire che venga superata la tensione scelta ai capi delle batterie...che se ci pensate è un pò la stessa cosa....

Per l'ultimo punto si potrebbe pensare a un relè pilotato da un monostabile in caso di superamento di una tensione di sicurezza (maggiore di quella normale delle batterie)...quando avrò due min proverò a postare una schema.....

Ciao
Saluti
Paolo

Grazie Paolo, gentile e preciso come al solito. Adesso mi è tutto molto più chiaro, Il circuito funziona benissimo, ho messo sia la resistenza da 1 ohm che 2 mosfet in parallelo. Solo che sembra ci sia vento in tutta Italia eccetto che dalle mie parti. Da due giorni abbiamo molto sole, per fortuna che c'è il fotovoltaico...Staremo a vedere con il prossimo libeccio.

Salve raga ed auguri.
Volevo chiederVi se qualcuno ha utilizzato detto regolatore di carica per i 24 Volt , cosi' come da disegno , mi preoccupa il 7809 il quale deve smaltire ben 15 volt .
Grazie e dinuovo auguri

Ciao Adamo,
il 7809 non deve preoccuparti in quanto anche se ci "cascano" circa 15 Volt la corrente che assorbe il circuito è veramente minima...minore di 150 mA...Ovviamente io sto parlando del classico 7809 in contenitore TO220, al quale dovrai mettere per precauzione un piccolo dissipatore.


Un saluto
Paolo

Quindi posso utilizzare questo regolatore anche a 24 VOLT ?

Si, lo puoi utilizzare anche per il 24 Volt.

Ciao
Paolo

Buongiorno a tutti,

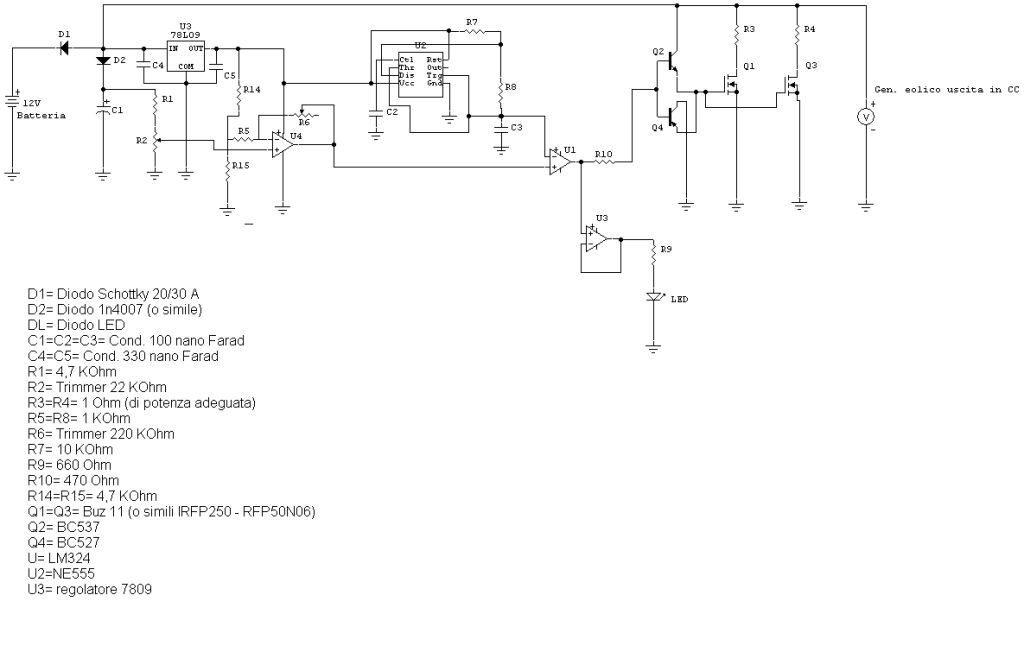

per chi fosse interessato posto nuovamente lo schema aggiornato del regolatore PWM....



Per le necessarie info chiedete pure...
Un saluto a tutti
Paolo

il regolatore funziona, l'ho impostato sui 14v, mi servira' come regolatore di emergenza che dovra' intervenire in caso di malfunzionamento del plc.
per 40-50A non credo che funzioni in eterno, infatti l'ho inserito solo nel caso che il generatore funzioni a bassa potenza.
gia' con 10A i due mosfet si scaldano un bel po'.....

Ciao a tutti, ciao Eneo,
Il nuovo schema rivisto presenta un driver totem-pole per i mosfet, pertanto dovrebbero essere pilotati con maggiore velocità e di conseguenza scaldare meno...il tutto si traduce nella gestione di maggiori correnti.

Per la versione a 24 Volt dovrà essere sostituito il 7809 con un 7812 e dovrà essere connesso il collettore del transistor NPN (Q2) direttamente all'uscita del 7812.

Un saluto
Paolo

CITAZIONE

Ciao a tutti.
Ho finito il regolatore per ora assemblato su di una board per test (quelle senza dover saldare). Vorrei fare un po di prove di taratura e per vedere che tutto funzioni a dovere prima di fare la scheda fotosensibile ramata e saldare il tutto.

Come posso fare per "simulare" il generatore?
Usare una batteria carica (13,8V) come generatore e regolare il potenziometro regolare l'intervento a 12V da caricare su di un'altra batteria scarica?

se usassi una batteria da 18 V di un trapano comee generatore?
o l'alimentatore di un notebook da 19 V?

grazie a tutti
e a paolosport per il progetto

fabrizio

x fa 1976it se la lenz2 che usi come presentazione e' la tua potresti dare le dimensioni
e la potenza alternatore su cui e' installata
su un sito ho trovato le dimensioni ma solo quelle rigurdanti la sezione delle pale
grazie santamaria
