salvatre
| Inviato il: 17/02/2015 23:55:49
|
Grazie per la spiegazione! Ho capito, ma se allargo la tua foto, l’immagine si sgrana e diventa irriconoscibile; tuttavia mi pare di intuire che il ponticello va fatto tra i due punti segnati con una linea rossa, come nella foto che segue:
Per portare il pin 2 dell’UC2879DW a 5V, potrei prelevare questa tensione di +5V dall’output del 7805? Magari filtrandola con un filtro LC (formato da piccola impedenza in serie e da un condensatore da 0.1 microfarad verso massa) affinché sia il più possibile “bello pulito”? |
|
| |
salvatre
| Inviato il: 19/02/2015 12:25:13
|
Grazie, scinty !! Tutto OK! Ho estratto il grande chip (con tanta fatica: adesso capisco perché hai detto di sradicarlo!) e fatto il ponte come nella foto di sopra; quindi ho alimentato la scheda solo con la bassa tensione (15V DC) misurando sul pin 2 del 2879 una tensione di 5.1V. Quindi ho alimentato anche ad alta tensione e il risultato é:
- a vuoto 315V DC e in uscita 32V;
- sotto carico (115W/24V) 312V e in uscita 29V.
Non interviene più nessuna protezione e tutto resta acceso!
Grazie ancora.
Ciao.
salvatre |
| | |
salvatre
| Inviato il: 25/02/2015 17:14:12
|
x scinty.
L'appetito, si sa, vien mangiando!!
Che sia possibile ridurre a piacimento la tensione d'uscita di 30V? Forse variando la tensione sul pin 2 del 2879? E se sì, quale valore bisogna dare per avere in uscita 18V?
Modificato da salvatre - 02/03/2015, 11:49:26
|
| | |
scinty
| Inviato il: 02/05/2015 09:34:29
|

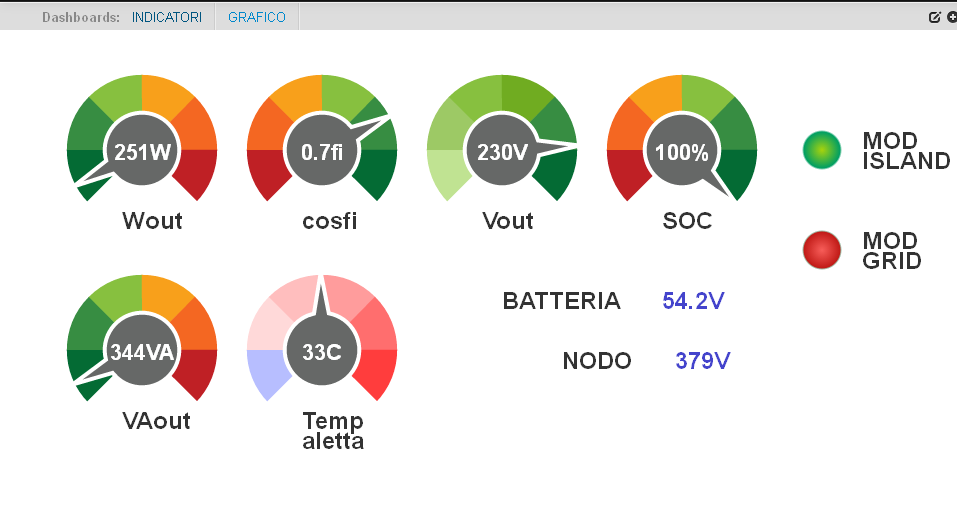

Aggiornamento nuovo nuovo, ho splittato in due i generatori fotovoltaici i microcristallini direttamente sulle pompe di calore e gli amorfi sul consumo normale della casa adesso gli MPPT sono 2 e non sacrificano nessun pannello ho inserito un sistema di controllo con raspberry e vi allego le immagini
Immagine Allegata: DATI SCINTY INVERTER.bmp
---------------
14 pannelli mono da 250Wp 24 pannelli amorfi Sharp da 130Wp banco batterie 48V 225Ah survoltore 5000W homemade inverter 6000VA trifase homemade modalità di interconnessione ibrida Scinty-Kirchoff (nodo DC) secondo inverter di supporto mppt inverter Sunny boy 3000(nodo AC)
|
| | |
scinty
| Inviato il: 02/05/2015 09:35:46
|

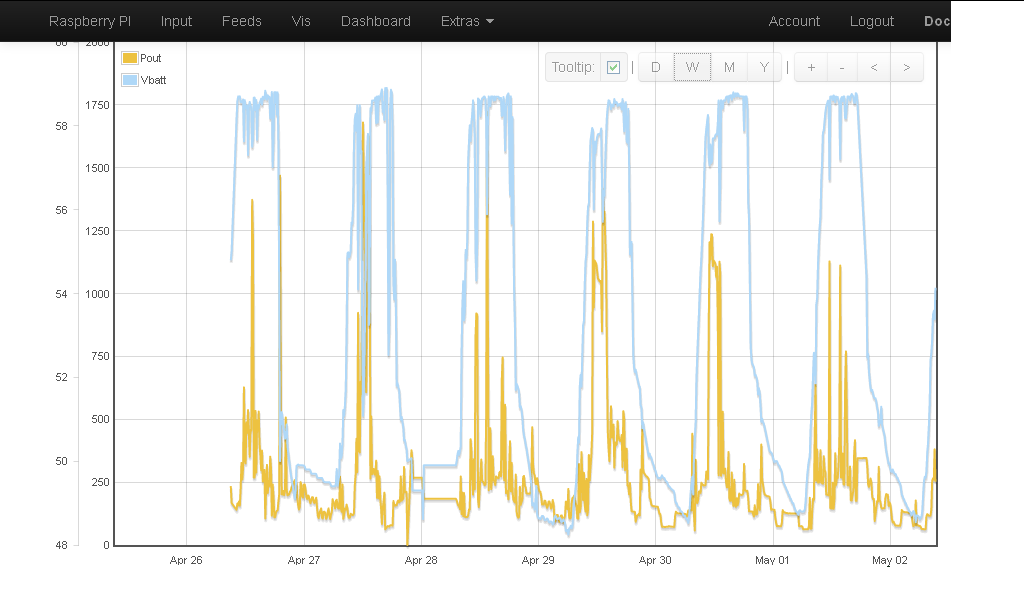

grafico potenza e batterie
Immagine Allegata: GRAFICO SETTIMANA.bmp
---------------
14 pannelli mono da 250Wp 24 pannelli amorfi Sharp da 130Wp banco batterie 48V 225Ah survoltore 5000W homemade inverter 6000VA trifase homemade modalità di interconnessione ibrida Scinty-Kirchoff (nodo DC) secondo inverter di supporto mppt inverter Sunny boy 3000(nodo AC)
|
| | |
scinty
| Inviato il: 02/05/2015 09:38:58
|

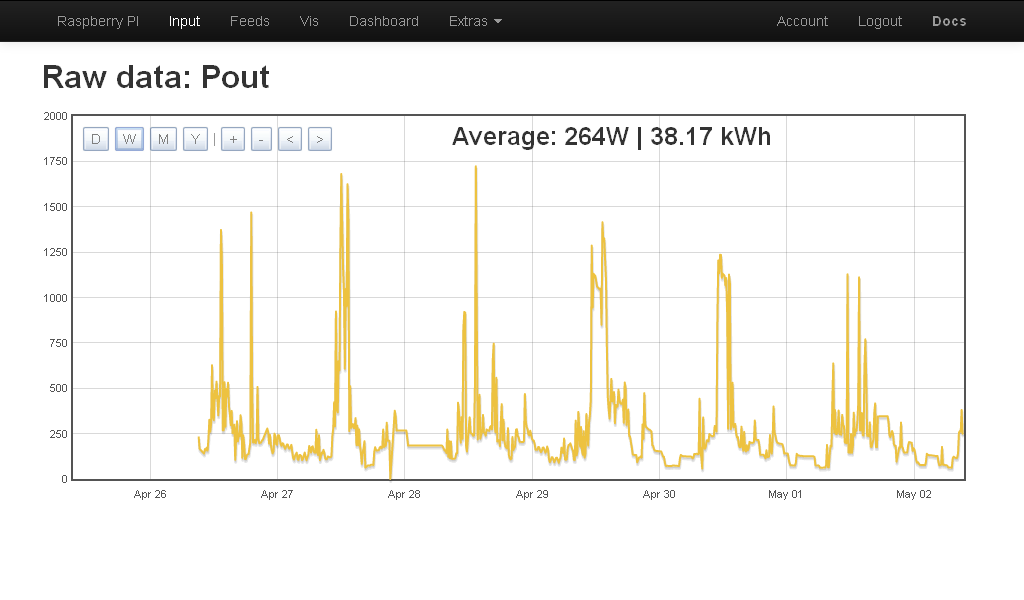

grafico potenza media ed energia totale consumata
Immagine Allegata: GRAFICO ENERGIA SETTIMANA.bmp
---------------
14 pannelli mono da 250Wp 24 pannelli amorfi Sharp da 130Wp banco batterie 48V 225Ah survoltore 5000W homemade inverter 6000VA trifase homemade modalità di interconnessione ibrida Scinty-Kirchoff (nodo DC) secondo inverter di supporto mppt inverter Sunny boy 3000(nodo AC)
|
|
| | |
|
