Ho provato a contattare il rivenditore, vediamo se mi accontenta esaudendo la mia richiesta di vedere in fotografia la parte sotto della scheda.
Se non mi risponde oppure cerca di rigirare la frittata si capisce subito che c'è sotto la fregatura.

Poi ho notato che anche altri regolatori di diversa estecitca riportano tutti la sigla GES-WSHC oppure WSH oppure WSC e similari.
Significa che di costruttore effettivo è uno solo che vende lo stesso prodotto rimarchiato.

Poi leggendo bene le caratteristiche , in piccolo è scritto che l'opzione boost è opzionale.... quindi già quello fa intendere che dell'induttore non c'è traccia.

Mi sa tanto che la sigla WS sta per "World Sola" tradotto "fregatura mondiale"

Oggi il venditore mi ha risposto presentandomi un'altra foto della parte interna ma non di quello che mi interessava dicendomi che il controller possiede tutto quello che mi serve.
A questo punto sono stato ancora più esplicito e gli ho chiesto "dove sta l'avvolgimento della bobina?" Vedremo come si evolve....

Sti made in Cina sò tutte sole

Alla fine il tempo per farmi un regolatore decente non riesco a trovarlo e mi sono orientato su questo modello come da foto.

Venduto come mppt 12/24V selezione automatica per una cifra poco superiore ai 50 eurozzi spedizione compresa.

Una prova semplice semplice è quella di mettere al posto dei pannelli un alimentatore da laboratorio, mandare una certa tensione e corrente, e vedere verso la batteria quanti A manda. Io ho fatto così quando ho preso il mio EpSolar per testare che fosse un vero MPPT.

Esattamente quello che farò per il fine settimana.
Se lo installo senza una prova concreta e se devo aspettare il vento.... con la carestia che c'è in questo periodo campa cavallo.....

Fissato venerdì sera e già il sabato pomeriggio è andato in test con il generatore.
L'affarino si è comportato benino l'unico neo quando lavora con potenze in ingresso da un minimo di 180W ad un massimo di 450w scalda come una stufetta e la struttura in alluminio risulta essere sottodimensionata.
Dovrò provvedere integrando con qualche radiatore supplementare tipo quelli utilizzati per le cpu dei computer.

Il picco di potenza retto è stato di soli 492W, limitati meccanicamente dalla coda pieghevole del generatore, portando in alcuni casi il rotore addirittura quasi allo stop .

Nella foto allegata si legge solo il valore dei Wh prodotti in due rate sabato pomeriggio e sabato notte.

Aggiornamento a riguardo l'ultimo regolatore ultra economico.
La settimana scorsa è stato sottoposto a duro lavoro. Ha resistito a picchi di potenza del 15 % superiori alla portata massima di targa.
Ha fatto un pò di odore da bruciato, si sentiva ancora alla sera quando sono andato a controllare.
Nonostante l'abbrustolita ha continuato a funzionare e sembrerebbe che tutto sia a posto.

Domenica sera allo stop del generatore per assenza di "materia prima" ho aperto il giocattolino e ho notato un piccolo transistor nella parte di controllo che era esploso. Per mia fortuna si leggono ancora le sigle per trovargli un sostituto.
Anche con questo handicap da lunedi sera e secondo le previsioni dovrà darsi da fare per altri due giorni prima che lo smonti e lo ripari.
Per ora sono transitati circa 1,3 kwh con un picco di 450W.

a presto....

Ecco il danno della ventata dell'altro giorno:

Ei Righetz, che fai tu fai fregare dalla L o dal contenitore ???

Quello è un normalissimo stabilizzatore di tensione a 12 V, i famosissimi 78XX, in versione 100 mA !

Se hai un 7812 normale puoi tranquillamente sostituirlo...

Elix

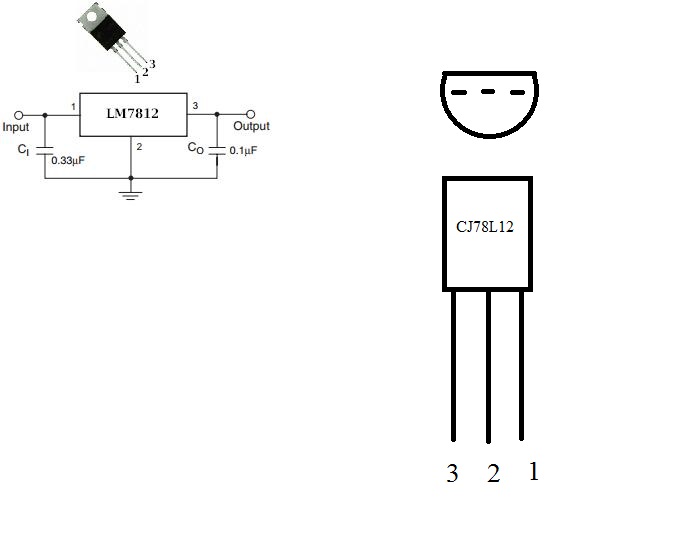

Io ci metterei un LM7812 sopporta 35V con piccola alettatura, ecco le corrispondenze e cambierei anche l'altro.

Immagine Allegata: LM7812.jpg


Ero stato tratto in inganno da quello dietro che come sigla è un cj78l011 (esiste?) ricontrollerò meglio!

La riparazione penso di farla sabato mattina.
Vi terrò informati.

Ma il numero è quello alla destra della L, non quello sotto...

Su quello dietro non si vede ma secondo me c'è un valore standard, ovvero:
05, 09, 12, 15, 24 (non so se ci sono altri valori, ma è probabile...)

Elix
