Lo avevo già messo in una discussione più vecchia sempre nel forum.... solo che a cercarla faccio prima a prendere il file originale.... sarà l'età ma la memnoria....

Questo è il file con un esempio di un mio lavoro realizzato tempo fa.
Basta sostituire i miei valori con quelli dei vostri lavori.

Il rendimento del sistema con le bobine con nucleo avvolto in aria esempio le bobine di benny va impostato a 50%.

Mettere i rispettivi valori nelle caselle di colore verde con quelli vostri ed il sistema si aggiorna automaticamente.

Poi per le varie configurazioni basta modificare il valore degli rpm e si vedono i volt in Vac e Vdc sia per il collegamento a stella che triangolo.

La corrente di saturazione di una fase o si calcola con le relative formule viste nei post precedenti oppure una volta realizzato lo statore si alimenta una sola fase con una batteria a 12 volt e si rileva la corrente assorbita. Si deve fare in 1 o al massimo 2 secondi giusto per vedere il picco.

Quella e la corrente di fase che sarà in grado di erogare lo statore.... il sistema piaccia o no da li non si scappa, è la prova del nove.

P.S. dimenticavo tra stella e triangolo come nell'esempio c'è una differenza di 1.73

Grazie adesso passo alla produzione delle bobine fatte come si deve, così riesco ad aumentare le spire poi appeno arrivo a 11 faccio quella prova dei 12 volt, non si danneggiano le bobine vero? poi per quanto riguarda questi 12 volt io ho un alimentatore 12v 3 4 ampere (adesso non ricordo) va bene?

La prova si fa dopo aver resinato tutto lo statore.
Puoi fare la prova con una sola bobina....dopo è solo matematica

Tra il dire e il fare c'è di mezzo il mare...

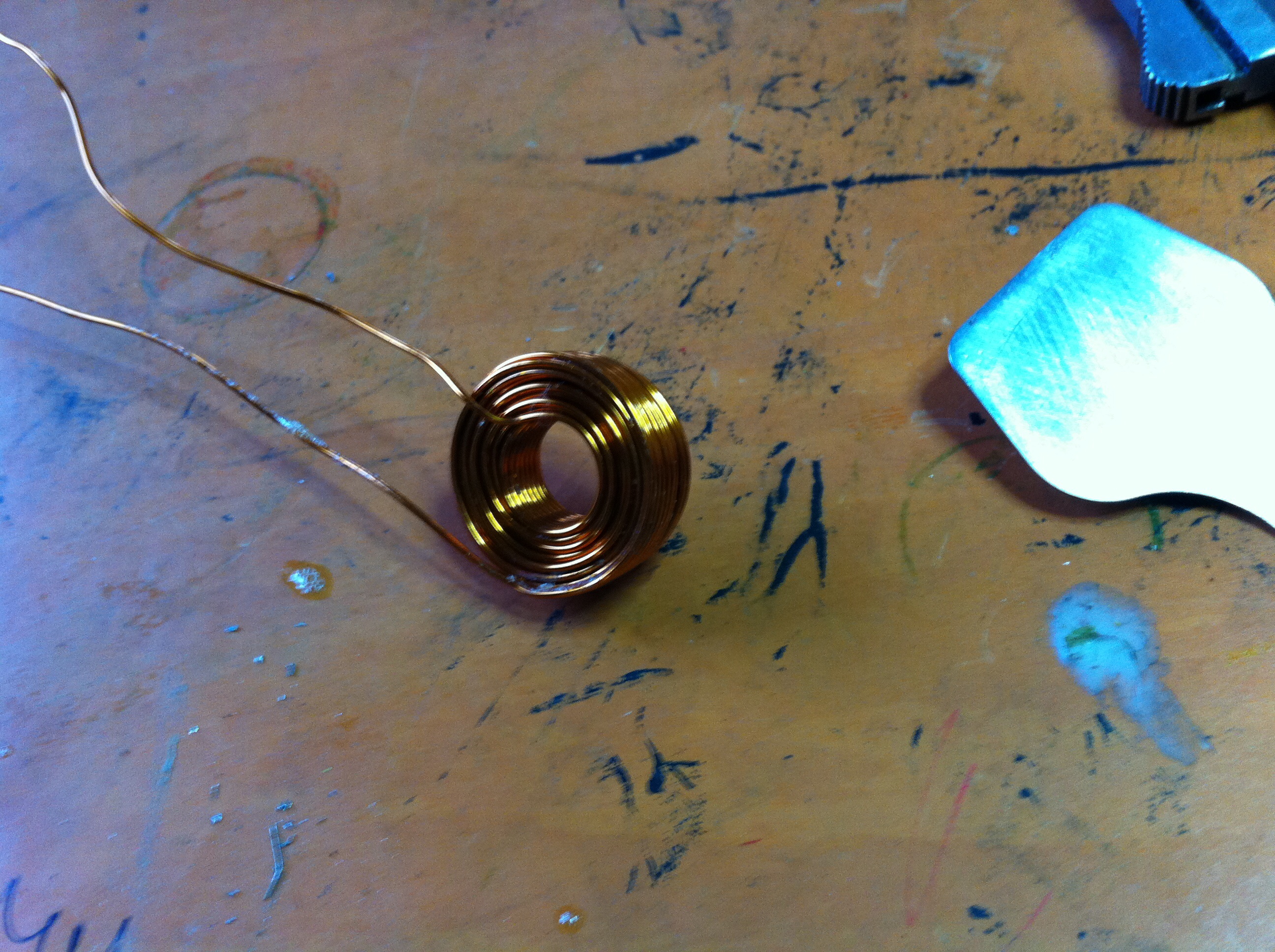

Questa è la prima bobina sono riuscito ad inserire 65 spire.
Misure diametro interno 10 mm esterno 21,5 spessore circa 7 mm.

Immagine Allegata: image.jpg


OK tieni queste misure come riferimento andare oltre con gli ingombri diventa contro producente.
Con molta pazienza fai le altre.... Le mie quando le ho realizzate avevano 158 spire, avvolte tutte a mano

Purtroppo ho fatto male i calcoli devo acquistare un'altro rocchetto di filo di rame ci aggiorniamo a presto spero, nel frattempo buona energialternativa a tutti.

Scusatemi per l'assenza a breve mostrerò le foto delle bobine completate così facciamo qualche test per completare il tutto,,, non vedo l'ora..

Ciao Benny,
vedrai che l'attesa ripagherà gli sforzi fatti.

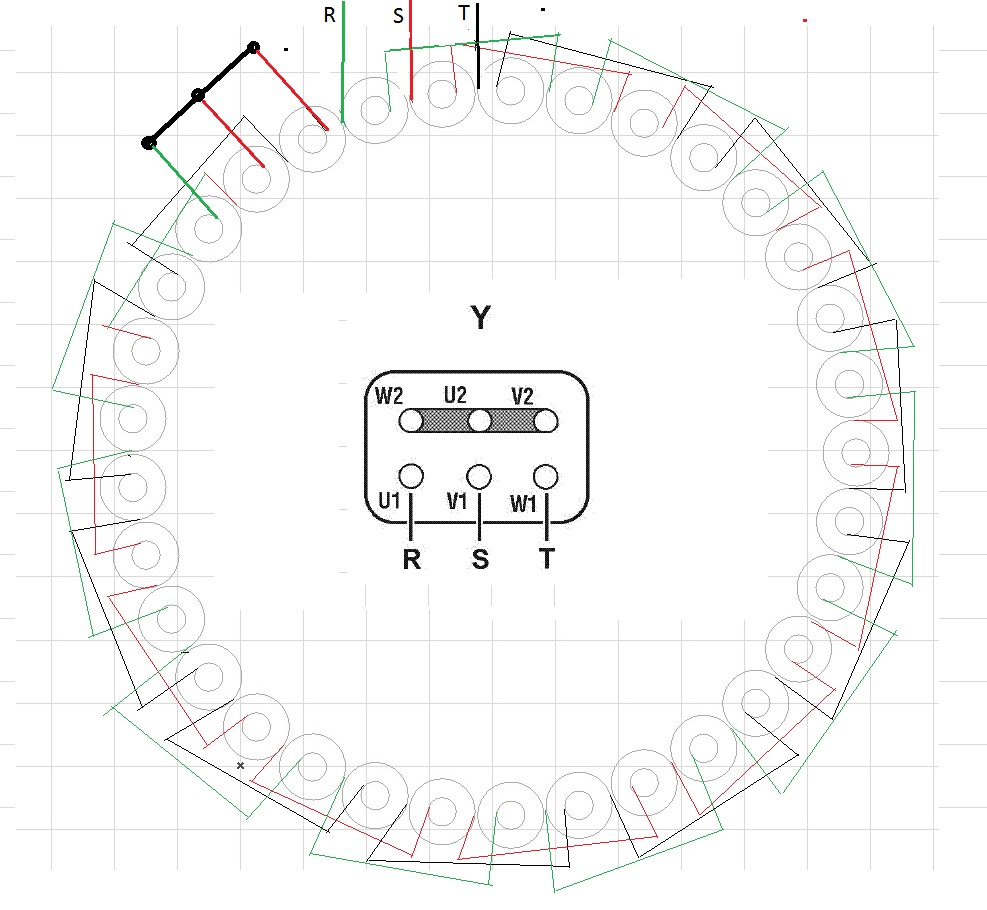

Scusate ragazzi per sicurezza lo schema di connessione è questo?

Immagine Allegata: collegamento bobine.jpg


Controllando dal cellulare le connessioni sono ok la fine della bobina della prima fase con l'inizio della terza bobina e così via per tutte.

Allora credo sia sbagliato perché ho messo l'inizio della prima bobina con la fine della terza!!! (l'inizio e quello centrale?)

L'importante che usi lo stesso schema su tutte e tre le fasi.
Il filo che sta al centro è l'inizio e quello esterno è la fine.

Guardando l'inizio della bobina, il filo centrale se correndo dietro le spire fa il giro in senso orario, devi collegarle tutte con lo stesso senso orario.

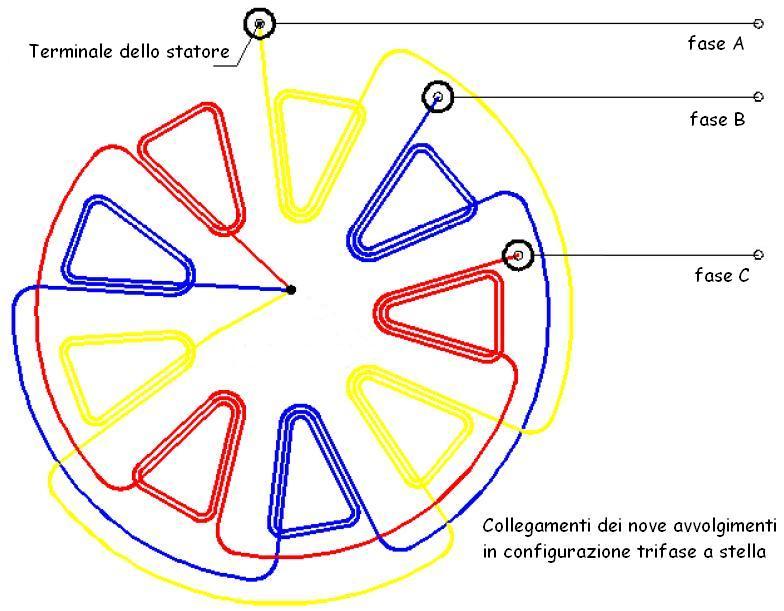

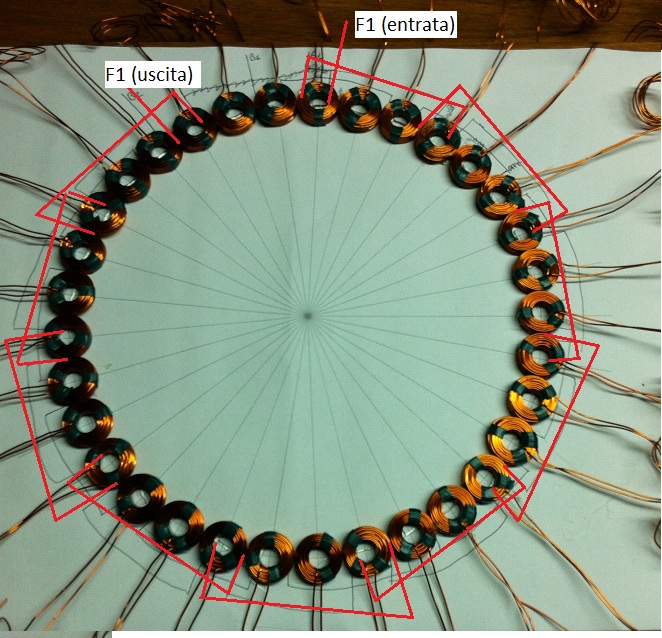

Uno schema semplificato che puoi applicare anche al tuo statore nell'immagine allegata.

Grazie, quindi credo che cosi vada bene

Immagine Allegata: IMG_7026.JPG


si esatto, la stessa sequenza deve essere rispettata anche per le altre due fasi.

Un dato importante da rilevare è la resistenza di una singola fase, confrontale pure anche con le altre due che devono essere praticamente uguali.
Quel valore ci aiuterà a fare 4 calcoli sulle prestazioni dello statore.
Poi con la prova pratica finale sarà la prova del nove .
