Si l'ho fatto in dc escono 12-13 volt e la corrente sempre in dc ed in serie alla lampadina e circa 1 ampere

bene, si tratta di capire grosso modo a quanti rpm.
Quando lo giri a mano conta i giri prendendo un punto di riferimento fisso e confrontalo con l'orologio e arrivato a 10 secondi il valore degli rpm lo moltiplichi per 6 e hai gli rpm al minuto.

Ok allora: ottimizzando lo spazio fra le calamite questi sono i risultati a 25 giri ogni 10 secondi che molt x 6 fa 150rpm
La tensione in uscita dc 16 Volt mentre la corrente è 1,3 Ampere. Cosa ne pensate come posso utilizzarne?

Riepiloghiamo a 150 rpm ottieni 16 volt sotto carico con un assorbimento di 1,3A.
Niente male
Come carico cosa è stato utilizzato, una lampadina per auto?
Oppure era collegato ad una batteria?

Quattro calcoli:

una singola fase R=2,1 ohm collegamento a stella si considera R=4,2 ohm.

la regola (Voc-Vout)/R= A
Si ricava il voltaggio a circuito aperto Voc= (A*R)+Vout = (1,3*4,2)+16= 21,46 volt a 150 rpm.

Quasi quasi con un profilo alare concavo/convesso sottile e un diametro di 1,5 metri al massimo si può ottenere un rotore che gira ad alta velocità e tentare di ottenere un sistema a 24 volt.

Una cosa alla volta e al tempo giusto.

Ciao Righetz, per le prove ho usato una lampadina per auto, per completarlo avevo pensato ad un sistema ad asse verticale Savonius (molto più semplice da realizzare).

Avevo pensato ad una cosa del genere, inizialmente sarebbe molto pratica da realizzare ed economica, userei dei tubi classici per condutture in plastica diametro 20cm e tagliandoli avrei già realizzato le pale, per quanto riguarda l'ancoraggio volevo mettere delle sbarre filettate che attraversando il diametro della ruota otterrei un diametro totale della struttura 1,5mt.

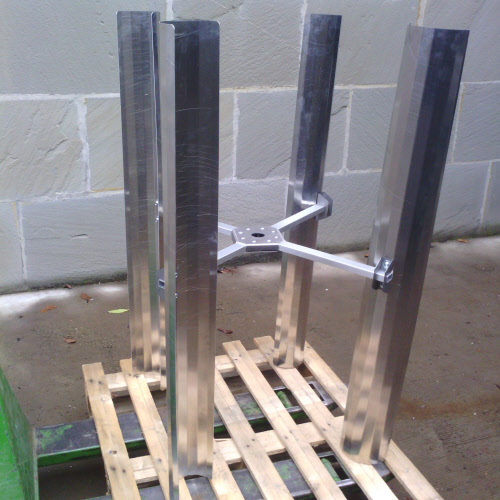

Immagine Allegata: savonius3.jpg


Avevo fatto un piccolo esperimento con una struttura verticale improvvisata.

vantaggi, molto semplice e veloce da costruire, le pale in pvc alte 1,2 metri ricavate da tubo d: 20 cm.
Velocità del vento per l'avvio molto bassa.
Nessuna parte meccanica complicata se non solo i cuscinetti per realizzare il rotore.
Basso numero di giri.

Svantaggi,basso rendimento del sistema aerodinamico per modelli tipo savionus. Massimo numero di rpm non elevato.

I cuscinetti del mozzo della mia ruota sono quelli classici, per quanto riguarda la tua struttura complimenti ma cosa hai utilizzato al centro come sostegno un cilindro di teflon?, solo che io volevo evitare di far gravere sull'asse una torsione verticale, quindi avevo pensato di posizionare al centro delle pale il generatore e poi metterne 6 pale vista la struttura tipo a stella della ruota che sto utilizzando.
Poi, per dirla tutta, preferisco questa soluzione perchè volglio finire questo progetto per dedicarmi ad altro.

Quello che vedi nella foto è stato un giochino, il supporto è in nylon.
Poi visti i scarsi risultati ho optato per l'orizzontale. Quel piccolo motorino servano almeno 180 rpm per arrivare ai 12 volt.

Comunque il verticale per me è una esperienza nuova.
La foto i riferimento che hai postato tu non è male come soluzione.
La spinta dell'aria sulle pale è simmetrica con la ruota posizionata in centro come foto.

Per dargli la velocità di rotazione ci dobbiamo mettere di santa pazienza e utilizzare lo stesso approccio come è stato fatto per le bobine. Si procede per tentativi.

Il primo tentativo è sezionare il tubo a metà come la mia foto e vedere il risultato sulla partenza e rotazione con vento applicato.
La materia prima, il vento, arriva sempre quando non sei a casa o manca proprio.

Appena visto il comportamento con una sezione cilindrica al 50% si prova sezionando lo stesso tubo togliendo 2/3 cm in modo tale da avere una porzione di circonferenza.

Credo che su di un tubo del diametro di 20 cm la porzione minima del profilo non debba scendere sotto i 15 cm di arco

Ciao righetz volevo chiederti: ma con i valori che sono usciti fuori e ciò è 16volt e 1,3 ampere orientativamente che potenza potrei generare?

Volevo approfittare per augurarvi un felice Natale e anno nuovo a tutti quelli di questo fantastico forum.

Non molta purtroppo, con il filo da 0,7 mm di diametro la corrente massima è di 1,6 e come vedi eri già quasi al limite con 1,3 A

Al massimo gli tiri fuori 50 W..... su un sistema di accumulo di 12 V.
Solo la prova sul campo potrà togliere tutti i dubbi.
Ricambio gli auguri di buon Natale da parte mia e a nome del forum EA.

Ciao ragazzi volevo passare ad un progetto più concreto e non molto costoso, volevo realizzare un generatore eolico con una potenza dai 500 ai 1000 watt, chi mi consiglia un buon progetto già collaudato da seguire?
Volevo ringrazio mi sono divertito molto con questo generatore che ho costruito nel frattempo lo sto utilizzando per rianimare vecchi progetti, vi posto il link
Robottino comandato dal generatore



sistemato il link

Spettacolare la realizzazione, vederlo camminare quasi autonomamente solo attaccato con i fili per l'alimentazione.

Ritornando alla tua richiesta per un progetto da realizzare leggermente più impegnativo si deve prima lavorare molto sulla "carta da disegno" con tanto di preventivi da vari negozi on-line sulla materia prima per un generatore, ovvero i magneti.
Per prendere spunto su alcune info per valutare quale strada scegliere segui questo LINK.

Una versione maggiorata LINK mai testata prima.

Per un progetto ex-novo appena sei pronto apriremo una discussione dedicata.

Infatti non ti dico quando lo vedi dal vivo fa ancora più effetto, sembra animare il robot in modo reale come se fosse vivo.
Ti ringrazio mi leggerò tutta la discussione e ti farò sapere.
