qqcreafis
| Inviato il: 04/12/2014 16:50:49
|
7,5° per bobina diametro sul centro bobina 30,6cm
in totale 33,6cm , spessore 5mm.
quante bobine....
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
|
| |
qqcreafis
| Inviato il: 04/12/2014 16:58:32
|
ogni 7,5°*4 tre bobine quindi... una bobina ogni 10° in totale 36 bobine
12 per fase ok
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
qqcreafis
| Inviato il: 04/12/2014 17:00:00
|
il problema adesso è sapere quanti-giri quanti-volt di picco
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
bennygoll
| Inviato il: 04/12/2014 18:02:44
|
X il piatti/rotore avevo calcolato due da 240mm di diametro come spessore allora prendo 5mm io avevo pensato ad un 3mm ..
X quanto riguarda i calcoli che hai fatto qqcreafis 36 bobine sono x un monofase? io avevo pensato ad un trifase con 32 poli e 24 bobine..
Modificato da bennygoll - 04/12/2014, 18:09:14
---------------
Benny
|
| | |
qqcreafis
| Inviato il: 04/12/2014 21:18:08
|
CITAZIONE
prendo 5mm io avevo pensato ad un 3mm .. calma vale il metodo sperimentale in quanto la simulazione chew ho usato è bidimensionale
quindi conviene prendere una lamiera da 3mm mettere i magneti in fila ad un cm di distanza
prendere un pezzo di ferro e vedere se il campo (saturando la lamiera)trafila dall'altra parte. Se trafila riprovare con 5mm se trafila con 5mm (ma non penso)aumentare ancora
è importante che conservi un bordo da almeno 5mm
ho detto 48 coppie di magneti
36 bobine in totale
12 bobine per fase 12*3=36
trifase!
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
righetz
| Inviato il: 04/12/2014 21:19:25
|
CITAZIONE
X quanto riguarda i calcoli che hai fatto qqcreafis 36 bobine sono x un monofase? io avevo pensato ad un trifase con 32 poli e 24 bobine..
ops nel titolo della discussione c'è scritto 48 poli di conseguenza ti devi organizzare per 36 bobine quindi 12 bobine per fase.
Se intendi ridurre le dimensioni del rotore/statore e optare per un 32 poli avrai 24 bobine quindi 8 bobine per fase.
A seconda della configurazione che scegli varia l'angolo con il quale le bobine vengono posizionate nello statore.
qqcreafis ti ha fatto i calcoli per il trifase a 48 poli con 36 bobine.
---------------
Chi non si indebita fa la rabbia degli usurai
|
| | |
righetz
| Inviato il: 04/12/2014 21:22:09
|
cioa qqcreafis,
abbiamo postato in simultanea...
---------------
Chi non si indebita fa la rabbia degli usurai
|
| | |
qqcreafis
| Inviato il: 04/12/2014 22:02:51
|
se ha i magneti gli conviene usarli tutti anche se tutto dipende dagli rpm
comunque tutto dipende dagli rpm ad es ho delle piccole ventole verticali faranno da 60 a 200 rpm al max con 6 poli monofase non riesco ad accendere una lampadina da 3 volt (con un ventilatore )
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
righetz
| Inviato il: 04/12/2014 23:02:34
|
CITAZIONE
se ha i magneti gli conviene usarli tutti anche se tutto dipende dagli rpm
concordo, più magneti e più bobine gli rpm si abbassano.
Poi con il giusto compromesso nel n° di spire e diametro del filo si costruisce l'alternatore (vedi esperienza utente ecotango).
---------------
Chi non si indebita fa la rabbia degli usurai
|
| | |
bennygoll
| Inviato il: 04/12/2014 23:04:16
|
Senza problemi ragazzi faccio come mi consigliate voi avevo detto 36 perchè il software arriva fino a 36 poli e potevamo discutere sui valori che esso indicava, ma ciò non toglie che possiamo (e parlo al plurare) farlo a 48 comunque grazie e adesso mi devo solo rimboccare le maniche per tagliare la lamiera anzi devo rifare i calcoli perchè 24cm non va più bene,
---------------
Benny
|
| | |
righetz
| Inviato il: 04/12/2014 23:06:48
|
CITAZIONE
quindi conviene prendere una lamiera da 3mm mettere i magneti in fila ad un cm di distanza
prendere un pezzo di ferro e vedere se il campo (saturando la lamiera)trafila dall'altra parte. Se trafila riprovare con 5mm se trafila con 5mm (ma non penso)
Il mio primo esperimento l'ho fatto utilizzando come flangia una lama di una sega del diametro di 280 mm e spessore 3 mm, i magneti avevano spessore 5 mm e il campo dietro non trafilava
---------------
Chi non si indebita fa la rabbia degli usurai
|
| | |
righetz
| Inviato il: 04/12/2014 23:15:43
|

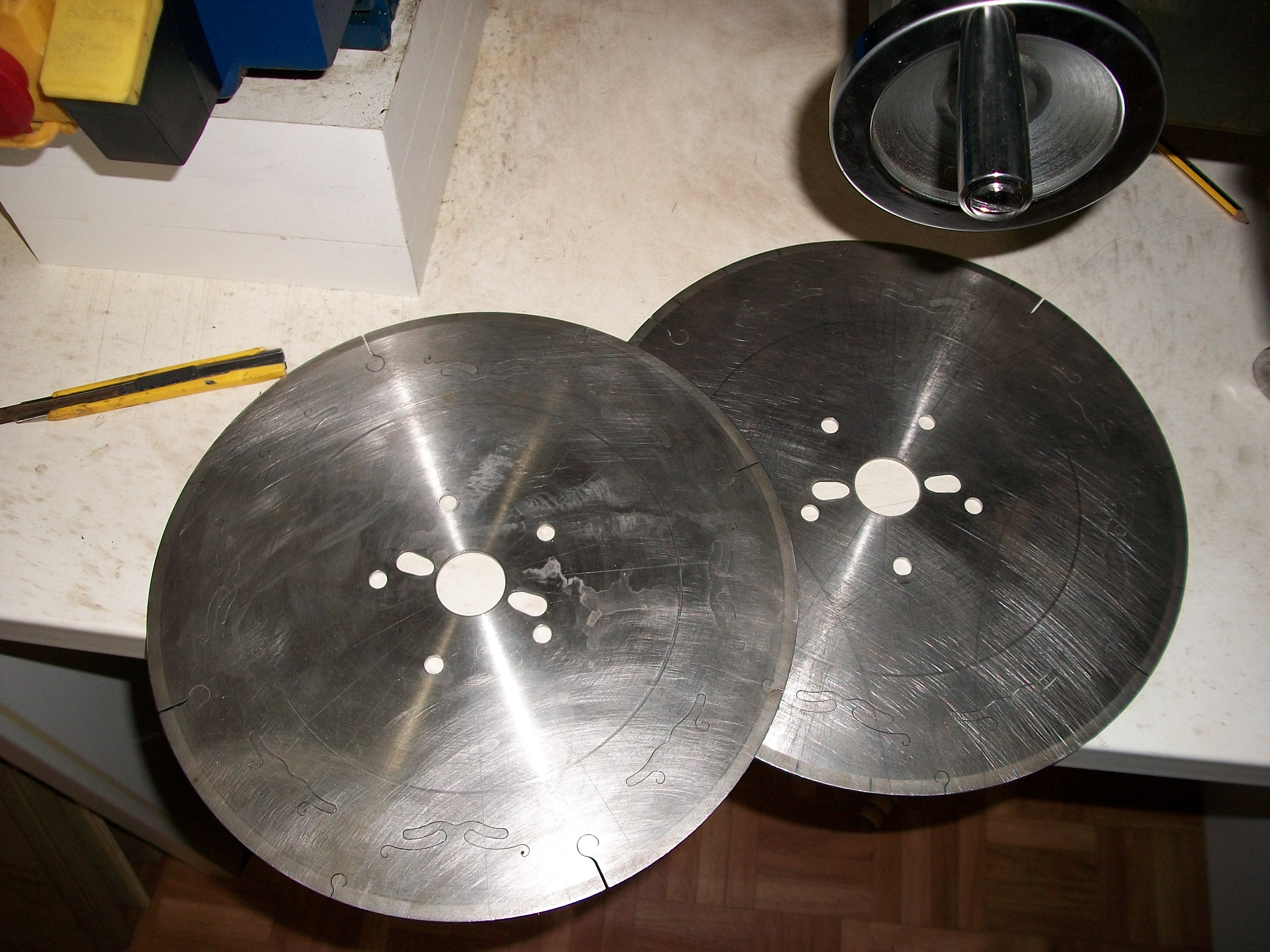

Chiedi a qualche falegnameria se hanno lame oramai arrivate a fine vita, le sdenti (occhio tagliano) e utilizzi il "corpo" della lama come base.
Immagine Allegata: 100_0255.JPG
---------------
Chi non si indebita fa la rabbia degli usurai
|
| | |
bennygoll
| Inviato il: 05/12/2014 08:28:22
|
Mi fanno un po paura ma l'idea è ottima ci provo, grazie.
---------------
Benny
|
| | |
bennygoll
| Inviato il: 05/12/2014 19:45:37
|

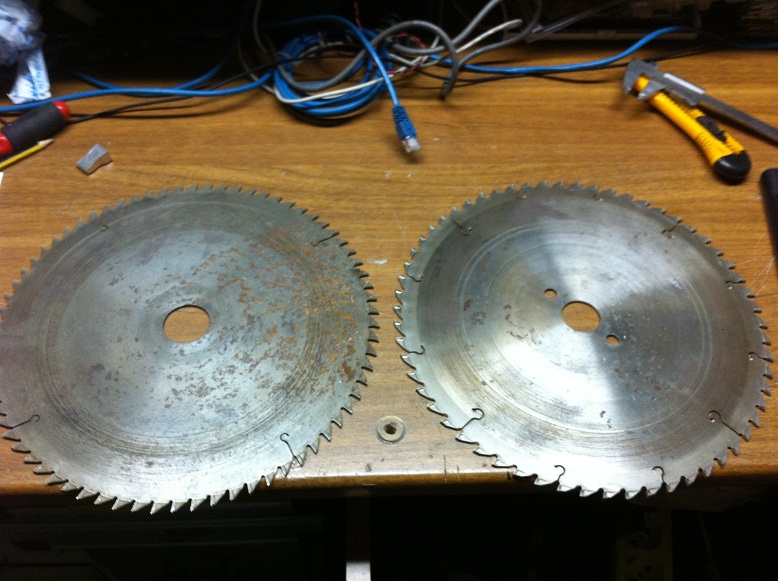

Allora ho procurato i dischi da un mio amico falegname il problema adesso è che mi sono un po scoraggiato viste le dimensioni dei dischi, non vorrei creare un generatore vistoso x la potenza che poi non saprei a priori cosa uscirà fuori, cioè non vorrei spendere molto per accendere un paio di lampadine, voi che dite si potrebbe riuscire a generare una potenza di 1/2 Kw?
Il dubbio è che a questo punto tranquillamente farei la spesa x acquistare dei magneti più potenti x questi dischi, voi cosa ne pensate? accetto consigli.
I dischi sono 30 x uno spessore di 3,4 e l'altro di 3,6
Immagine Allegata: IMG_5429.JPG
---------------
Benny
|
| | |
qqcreafis
| Inviato il: 05/12/2014 20:14:26
|
per vedere se lo spessore basta metti i magneti e guarda se il campo esce dal retro
CITAZIONE
1/2 Kw?
ci vuole il vento
usa il maggior numero possibile di magneti, non farti limitare dal sw chiedi a Bolle di allargare il sw non restringere il tuo alternatore
Modificato da qqcreafis - 05/12/2014, 20:37:03
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
|
| | |
|
