Intendevo mezzo Kilowatt "500 Watt"
Farò le prove dello spessore ottimo consiglio, ma cosa devo usare per vedere se dietro ci sono linee di forza un pezzetto di ferro posto nelle vicinanze e vedo se ci sono forze di attrazione?
X quanto riguarda il software ok chiedo a bolle magari può ampliarlo.

basta un pezzettino di ferro ad es una graffetta se non c'è forza o ce n'è una piccola va bene se è evidente no


CITAZIONE

La devo accompagnare io con la mano fino al punto dove poi dall'altro lato cè la calamita diciamo che si lega al ferro ma non viene attratta ma viene sorretta se io l'appoggio in quel punto.

Comunque sono riuscito a tracciare gli angoli da 7,5 ° sui dischi ma ho notato che la distanza fra i magneti e di circa 8mm penso sia un po piccola? e poi alcuni cadono sugli intarsi che ci sono sulle lame perdendo in forza di attrazione.... che faccio?

Non influiscono più di tanto e come distanza grosso modo ci siamo,

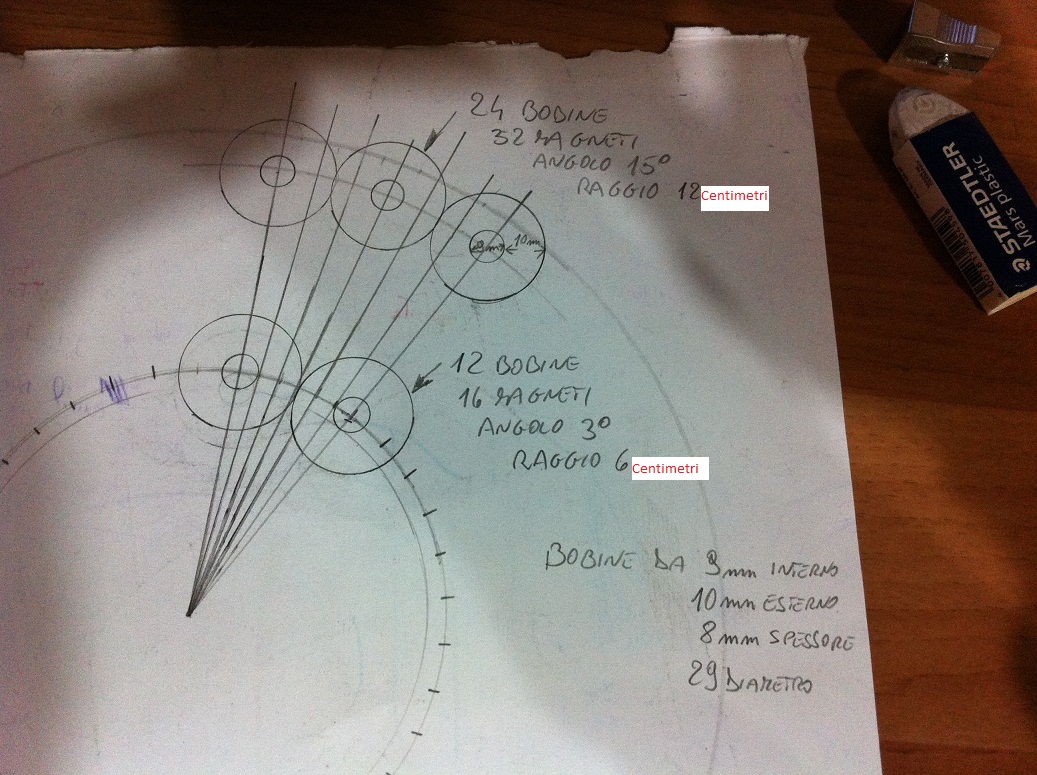

per comprendere meglio la disposizione puoi fare un disegno su carta in o su di un pannello in legno in scala 1:1
In questo modo puoi vedere visivamente la disposizione delle bobine e dei magneti

Purtroppo 48 magneti sul diametro 30 delle lame che che ho preso non ci vanno con le bobine da 10mm di larghezza allora ho pensato un'altro modo per metterle tutte osservate il disegno e fatemi sapere se la cosa e fattibile
Mi scuso x le misure del diametro sul disegno sono centimetri e non millimetri le misure del raggio menzionati, quello esterno con 32 magneti arriverebbe ad un raggio di 12 Cm mentre quello interno a 6 Cm

E se riduci il diametro esterno da 29 a 20mm ?

domani in mattinata metto giù due righe di disegno al cad e vediamo di trovare il compromesso migliore.

Le lame una volta sdentate avranno un diametro di circa 280/290 mm max prenderò questo limite massimo come riferiemnto.

cal ma calma


29 non va bene! assolutamente no!

Ha ragione elettro (ho cancellato il post precedente in quanto errato)

ti porti dentro un sacco di r interna inutile

20mm va bene (19)


quindi ci stanno tutti 48

ATTENZIONE C'é UN ERRORE DI CALCOLO SUL DIAMETRO SEGUE TABELLA GIUSTA!

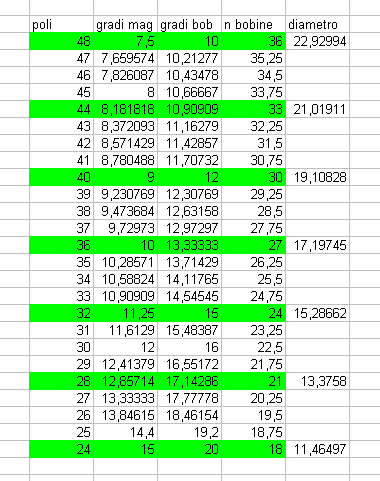

Immagine Allegata: elettro.png


Complimenti x lo schema era una cosa che volevo fare anche io..
Quindi se ho ben capito dalla tabella utilizzando addirittura un diametro inferiore ai trenta 22,93 Cm (arrotondato) riuscirei a disporre i 48 magneti con un angolo di 7.5° e le bobine ad un angolo di 10° posti su di una circonferenza avente come raggio 11,46 cm?
Ma le bobine? che diametro dovrebbero poi avere 29mm non ci vanno più-
Dovrei utilizzare delle bobine con diametro 20? quindi con una larghezza da 5,5mm ed altezza sempre 8mm?

Ragazzi chiedo scusa a tutti ma ieri mentre mi fumavo una sigaretta (e mi congelavo perché giustamente mia moglie non vuole che fumi in casa) mi sono ricordato che io ho acquistato su internet 90 Magneti e quindi un generatore da 48 poli non lo posso fare,xchè mi servirebbero 96 magneti, a questo punto devo fare uno con 44 poli come in tabella ma credo che tutti insieme comunque non entrino sul disco con delle bobine avente come diametro totale 29mm.
Scusate ma non so come mi è uscito quel 48 quando ho iniziato la discussione...

Ops ho visto adesso la variante in corso d'opera, comunque metto a disposizione uno schemino fatto al volo con 48 poli e bobine circolari


diametro flangia 290 mm
diametro magnete 10 mm
distanza centro flangia centro magnete 138 mm
bobina diametro esterno 22 mm e diametro interno 9 mm
48 poli
3 fasi a 12 bobine totale 36 bobine

ora provvedo al 44 poli

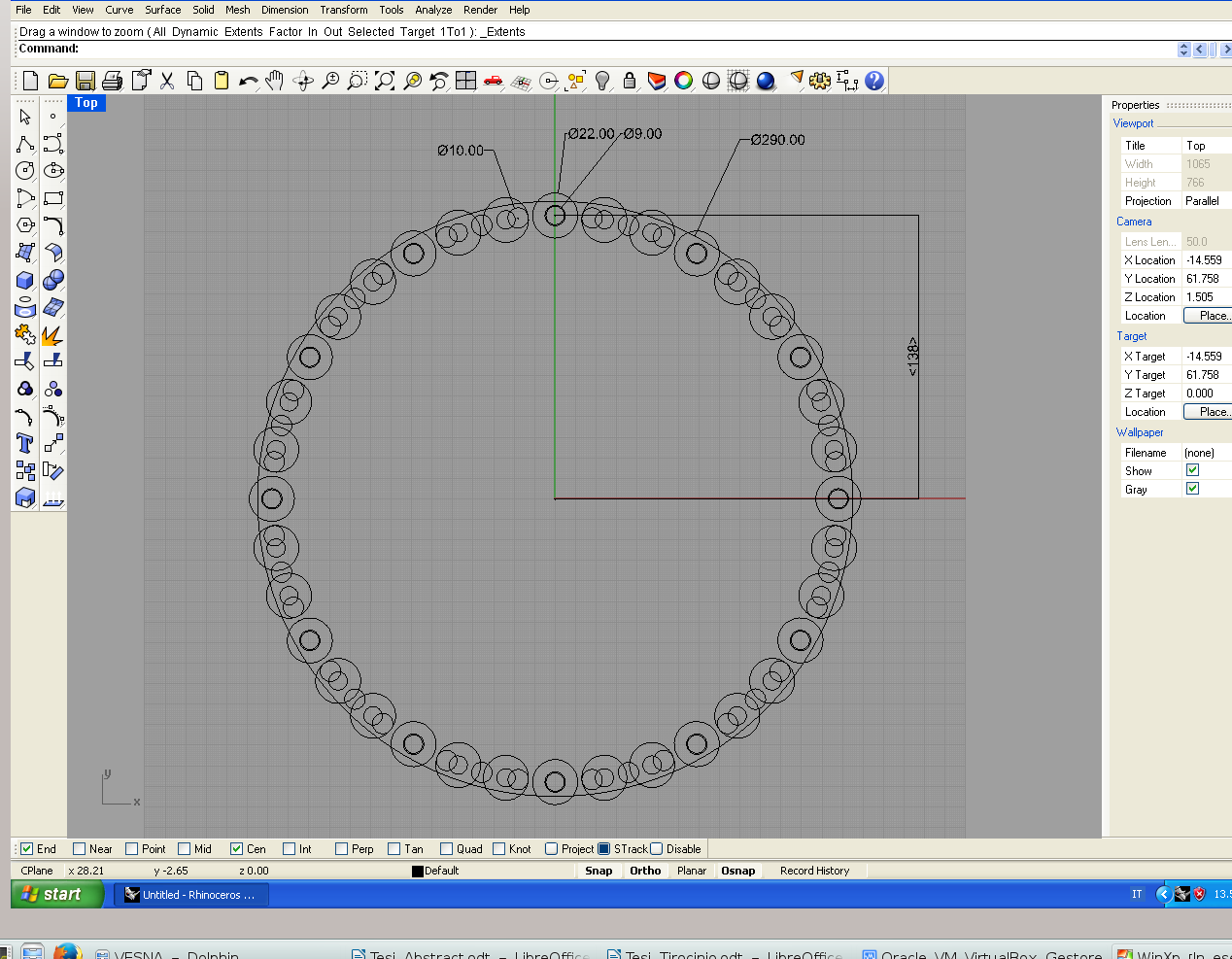

Immagine Allegata: Bennygol.png


questo il disegno con 44 poli e 33 boobine

diametro flangia sempre 290 mm
posizione centro flangia centro magnete sempre 138 mm
diametro magnete 10 mm
diametro esterno bobina 25 mm diametro interno 9 mm
44 poli
3 fasi a 11 bobine totale 33 bobine

in questa versione si possono fare le bobine con delle spire in più o a parità di spire usare del filo leggermente più grosso che porta altri vantaggi riducendo la resistenza totale degli avvolgimenti.

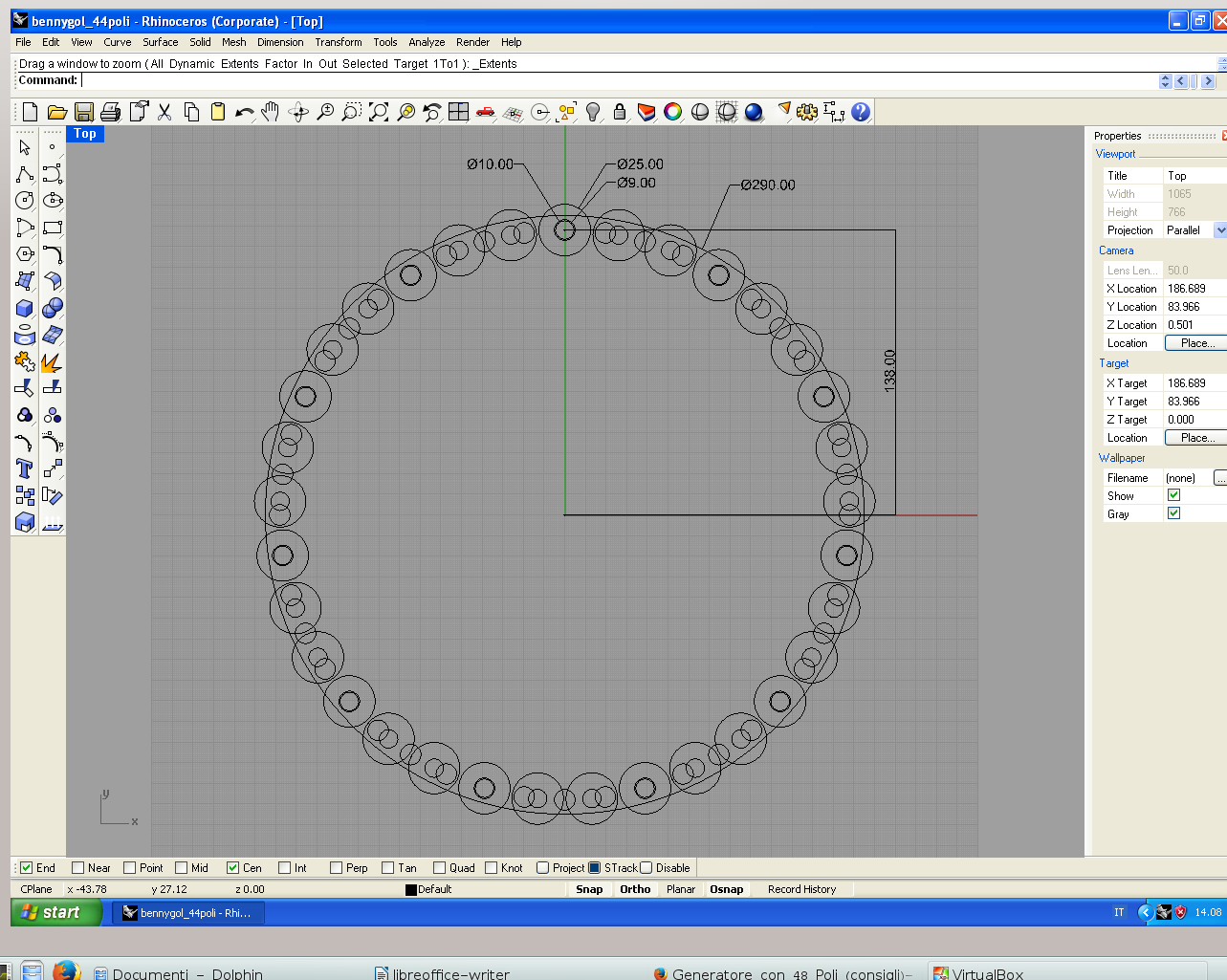

Immagine Allegata: Bennygol2.png


Finalmente quello giusto arriva solo adesso perchè sono tornato ora

scusa l'altro l'ho fatto di notte ...


d piatto: diametro da centro magneti opposti per il diametro piatti ci va almeno 1cm di più

d bob: diametro bobina ,si intende il diametro massimo

circ lunghezza circonferenza

1,5cm
1,7cm
1,9cm
2,1cm

vari passi tra i magneti, il minimo è 1,5cm di passo significa che i magneti sono separati da 0,5cm (è poco occorre fare simulazione con femm)

N.B. i calcoli sono comunque approssimati in quanto ho assimilato la lunghezza della circonferenza con il perimetro del poligono e altre approx

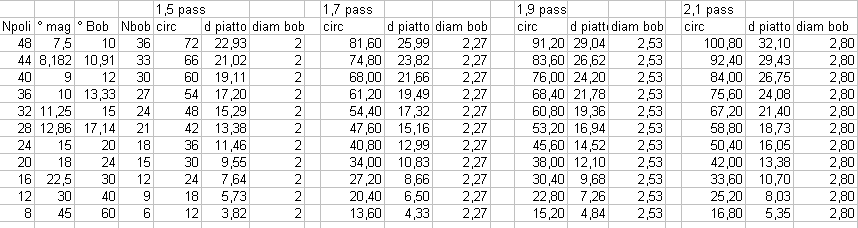

Immagine Allegata: magbob1cmtri3.png
