| Inviato il: 13/12/2014 23:35:21
|
per le bobine ne fai tre, una per per fase e si vede come va (poi basta moltiplicare per 11)e quindi come agire
--------------- ODE AD UNO STUDENTE MERITEVOLE (Sermone) Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo ! In un mondo dove tutto SEMBRA uguale a tutto. In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti. In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”. Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto. Xyz ci da una SPERANZA. Xyz non ha seguito le falsità che ci circondano. Xyz si è impegnato ed è riuscito nel suo intento.
| |
| | bennygoll
| Inviato il: 15/12/2014 10:37:02
|
Le bobini le devo mettere una vicino all'altra e giro il rotore per vedere la tensione in uscita e poi moltiplico x 11?

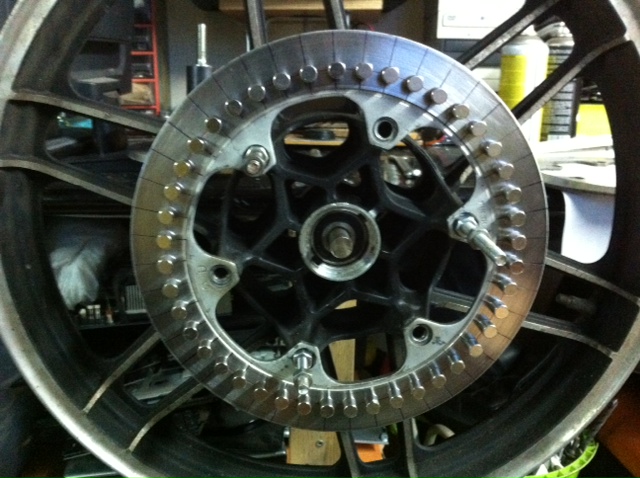

Questa e la disposizione dei magneti sul disco, devo colare la resina per bloccarli.
Immagine Allegata: foto.JPG
--------------- Benny
| | | | righetz
| Inviato il: 15/12/2014 20:47:23
|
L'opera d'arte inizia a prendere forma
--------------- Chi non si indebita fa la rabbia degli usurai
| | | | qqcreafis
| Inviato il: 15/12/2014 22:41:48
|
le prove le puoi fare già ora con una singola bobina e un solo piatto il risultato lo devi moltiplicare X 2 e poi ovviamente per 11 e poi X 1,71 se fai la stella oppure .. ci puoi fare di tutto
--------------- ODE AD UNO STUDENTE MERITEVOLE (Sermone) Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo ! In un mondo dove tutto SEMBRA uguale a tutto. In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti. In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”. Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto. Xyz ci da una SPERANZA. Xyz non ha seguito le falsità che ci circondano. Xyz si è impegnato ed è riuscito nel suo intento.
| | | | | | | bennygoll
| Inviato il: 16/12/2014 08:10:49
|
Ciao ElettroshckNow Grazie dell' "Ammazza che bello" anche a me non piace la posizione dei magneti, ma e quella risultata più idonea per 44 poli e 33 bobine, aumentando il raggio ci sarebbe lo spazio da considerare tra le bobine che aumenterebbe notevolmente, questa configurazione porta lo spazio tra le bobine a 0,9 praticamente attaccate considerando un po di nastro isolante.
Modificato da bennygoll - 16/12/2014, 08:18:42
--------------- Benny
| | | | bennygoll
| Inviato il: 16/12/2014 08:15:55
|

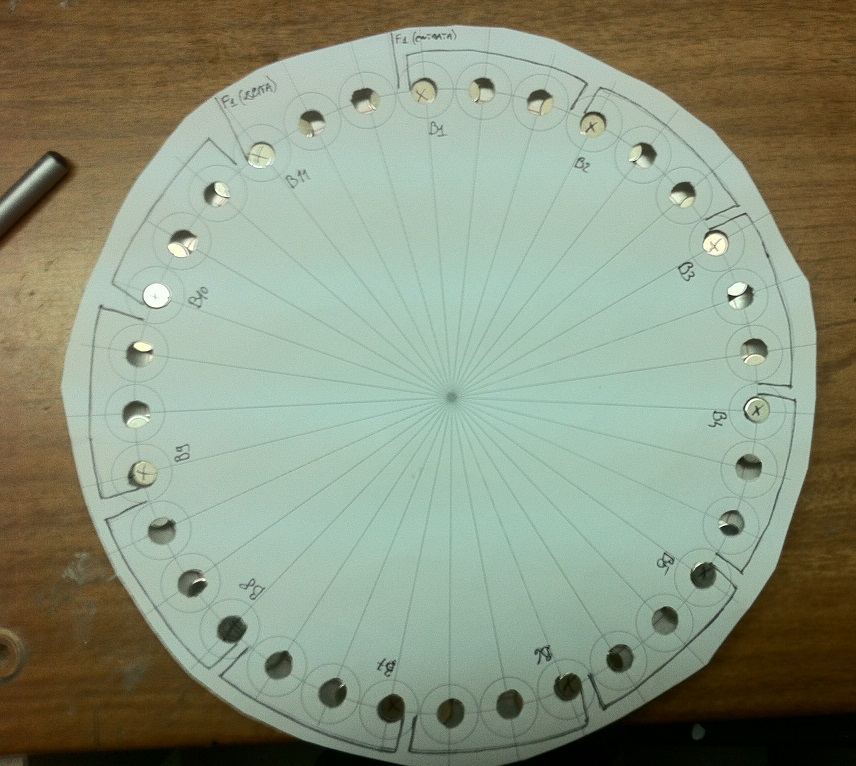

Ciao ragazzi vi volevo far vedere quest'immagine che sintetizza sia il collegamento delle bobine e sia lo stato dei magneti al centro di esse quando l'onda sinusoidale si porta a zero.
Il collegamento delle bobine è giusto?
Immagine Allegata: Disposizione Bobine.JPG
--------------- Benny
| | | | ElettroshockNow
| Inviato il: 16/12/2014 15:29:09
|
Ok ok tutto chiaro
Cmq se vengono distanziate maggiormente le bobine a parità di angolo e dimensione bobina viene modificata solo la forma d'onda di uscita non perdendo efficienza... anzi ..
Quindi secondo me non avresti avuto problemi a centrarli al raggio medio .
Ma ripeto è solo una maniacale scelta .. | | | | bennygoll
| Inviato il: 16/12/2014 20:00:51
|
Grazie delle informazioni che mi dai, infatti non riuscivo a capire se si perdeva in efficienza stando lontane le bobine, anche perché quasi tutti i progetti che ho visto le posizionano vicine sarà anche per una questione di spazio, su questo argomento sto apprendendo tantissime cose che mi serviranno per un mio prossimo progetto, grazie di nuovo spero a questo punto di avere il tempo necessario per centrare i magneti.
--------------- Benny
| | | | righetz
| Inviato il: 16/12/2014 21:45:54
|
Ciao ragassssi
vediamo di aggiungere altre info utili sul vantaggio/svantaggio del rotore con diametro grande.
vantaggio: a parità di velocità angolare se i magneti sono disposti all'esterno della corona, avranno una velocità periferica maggiore quindi voltaggio maggiore di conseguenza potenza maggiore.
N.B da non confondere la velocità angolare (rpm) con la velocità periferica.
svantaggio: durante la fase di produzione/assorbimento di potenza il rotore "frena" con una forza pari ad X posizionata al centro dei magneti.
Forza X per raggio = momento in opposizione. Consideralo come una leva applicata ad un fulcro. Anche la pala è come una leva con lo stesso fulcro. Le pale faranno una certa "fatica" a ruotare. Più i magneti vengono posizionati verso l'esterno e maggiore sarà la "fatica" delle pale a ruotare sotto carico.
Se i magneti sono posizionati in un raggio più piccolo a parità di forza X le pale faranno meno fatica a vincere questa forza (differenza tra momento pala e momento X)
Per ovviare ad una voltaggio minore si opta per un maggior frazionamento delle bobine nelle fasi.
Mi spiego meglio sul discorso del frazionamento (quello che intendo io): Il tuo lavoro ne è un chiarissimo esempio = molti più magneti e bobine.
Non sono bravo nelle spiegazioni ma spero si capisca il succo.
--------------- Chi non si indebita fa la rabbia degli usurai
| | | | qqcreafis
| Inviato il: 16/12/2014 22:06:06
|
CITAZIONE
eggero aumento della tensione di picco a parità di RPM (e la potenza ? ) non è detto!
--------------- ODE AD UNO STUDENTE MERITEVOLE (Sermone) Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo ! In un mondo dove tutto SEMBRA uguale a tutto. In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti. In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”. Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto. Xyz ci da una SPERANZA. Xyz non ha seguito le falsità che ci circondano. Xyz si è impegnato ed è riuscito nel suo intento.
| | | | qqcreafis
| Inviato il: 16/12/2014 22:38:22
|
l'ho spiegato in quasi tutte le lingue possibile ci manca solo il cinese e lingue con i clik e poi ho esaurito il linguaggio umano.

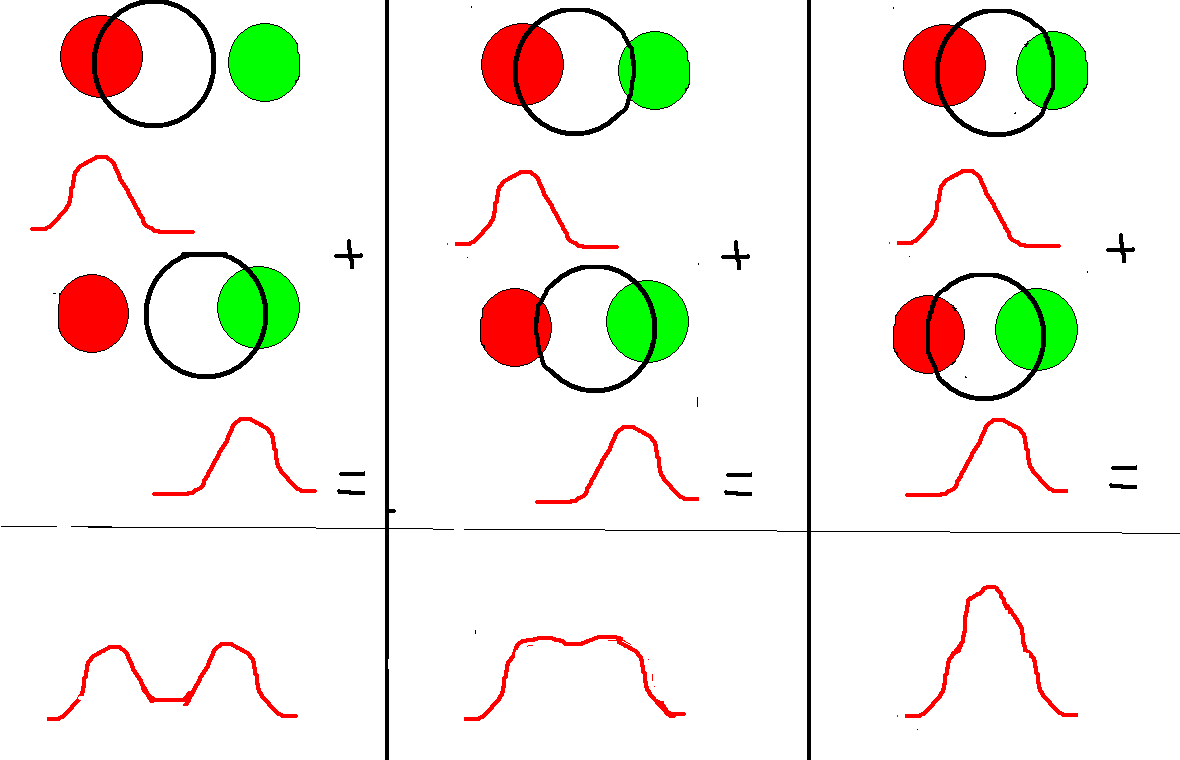

la situazione ideale è l'ultima con magnete trapezoidale e bobina trapezoidale si radoppia la fem con tondi no
Immagine Allegata: induz.PNG
Modificato da qqcreafis - 16/12/2014, 22:42:19
--------------- ODE AD UNO STUDENTE MERITEVOLE (Sermone) Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo ! In un mondo dove tutto SEMBRA uguale a tutto. In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti. In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”. Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto. Xyz ci da una SPERANZA. Xyz non ha seguito le falsità che ci circondano. Xyz si è impegnato ed è riuscito nel suo intento.
| | | | bennygoll
| Inviato il: 17/12/2014 08:30:24
|
Ragazzi adesso ho le idee un po confuse, io ho dei magneti tondi non trapezoidali che faccio va bene la configurazione con bobine quanto più vicine possibili, oppure posso spostare al centro del disco tutto allontanando le bobine ed i magneti fra di loro?
--------------- Benny
| | | | ElettroshockNow
| Inviato il: 17/12/2014 14:05:22
|
Secondo me libera scelta ,
la differenza nelle due configurazioni è minima e di difficile comparazione
In un caso rispettando le dimensioni ottieni un aumento del picco grazie all'accoppiamento dei due magneti sulla singola bobina
in un'altro ottieni un aumento del picco dovuto dalla velocità periferica ' | |
| | |
|
