CITAZIONE

Ciao ragazzi vi volevo anticipare alcuni test che ho fatto con molte perplessita nate.
Ho creato (al volo) una bobina con del filo da 0,5 e con misure 6+6+10mm ed altezza 7mm ed ho fatto girare il rotore ad una velocità di circa 2 giri al secondo, ed ho notato che i valori di tensione erano più alti con una bobina più sottile, quella degli H.D.!!
Vi allego le immagini del rotore e del tester utilizzato

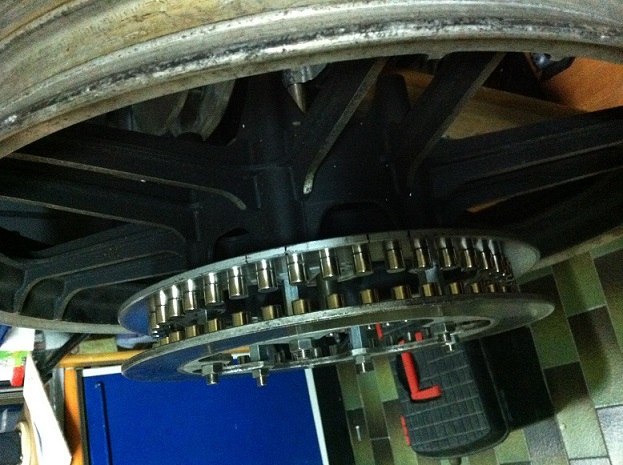

Immagine Allegata: Rotore.JPG

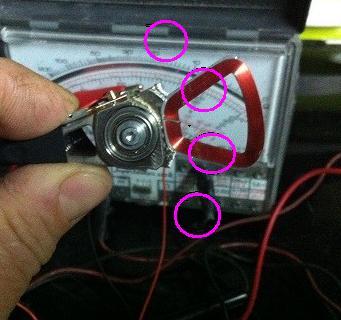

Queste sono le due bobine

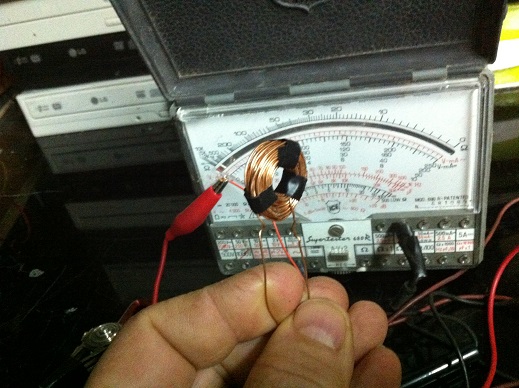

Immagine Allegata: BobinaGrande.JPG


Sei troppo generico...la tensione è legata al numero di spire...poi quello strumento hai delle indicazioni non il valore della tensione...insomma è tutto normale.
Complimenti per la realizzazione del generatore!

CITAZIONE

Uao ....la creatura prende forma
Che tensione hai misurato con la bobina da 6+6+10 ?
Spire ?

Cmq l'uso del buon vecchio ICE è ottimo

prova a mettere la bobina tra i magneti e fai una foto ravvicinata


vorrebbe dire 6mm di avvolgimento buco da 10mm e altri 6mm di di avvolgimento in totale 22mm, quante spire?

l'ice misura la tensione media per il picco devi moltiplicare per 1,41

la bobina del motore hd è fatta benissimo ed ha molte spire e poi è trapezoidale e se le due parti opposte sono radiali (ci vuole fortuna ma si può approssimare )è nella situazione che da la max fem possibile


comunque nel tuo caso a 120rpm (2 giri al secondo)ammettendo 50 spire per bobina si ha 0,38 volt picco (l'ice misura 0,26volt)con 11 bobine serie si ha 4,1volt di picco con la connessione a stella 7volt - caduta sui diodi in cc oppure rettificando separatamente e mettendo tutto in serie 12Volt meno caduta sui diodi

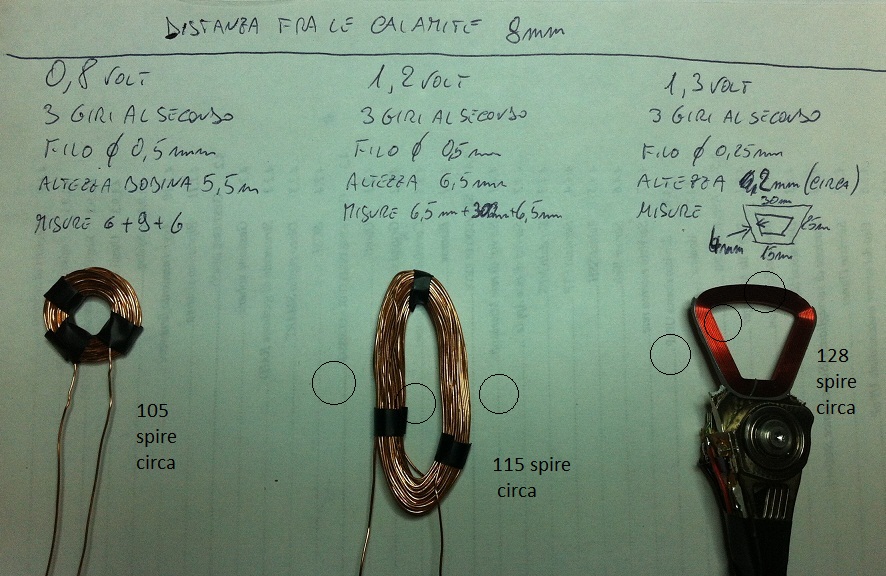

Scusate dell'attesa sono riuscito a fare questa tabella spero possa fare un po di chiarezza.

Ciao benny,
dalla prima bobina a sx confrontata con quella in centro che numero di spire hanno?

ho aggiornato la foto comunque la prima 105 la seconda 115.
Alla fine ho usato un tester digitale HIOKI 3264 per avere delle misure più precise, visto che il buon vecchio ICE è un po messo male.

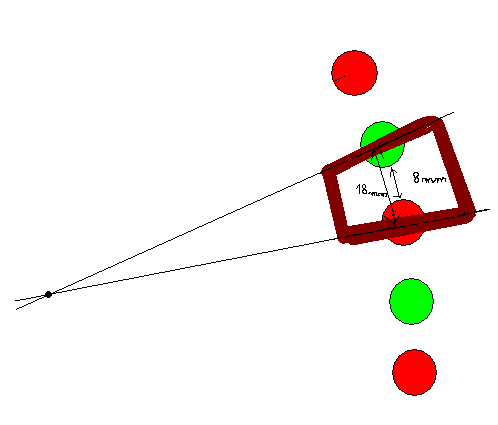

prova a modificare la bobina da 115 spire flessibile come figura

l'angolo è lo stesso dei magneti ed il punto al centro è è il centro di rotazione (centro del piatto)

Ok provo e ti faccio sapere i valori.
Per quanto riguarda le misure usando un raggio poi da 11,50 (ancora modificabile perché non ho usato la colla per bloccare i magneti) mi trovo con queste misure 16,4 mm di passo e distanza fra i magneti 7,4mm

Per fare le cose per bene manca un parametro fondamentale: la corrente misura anche quella di cortocircuito (anche se cortocircuito non è ...vedi se riesci a vedere la resistenza del tester dovrebbe essere indicata sul display). Per fare le cose per bene si dovrebbe inserire un carico...tutto questo per dire che quel valore di tensione ci dice qualcosa ma rappresenta poco...

PS1:Le spire della bobina dell'HD mi sembrano pochine....sicuro siano solo 128?
Come le hai calcolate?
PS2:La forma ed il numero di spire devono (forma di imperativo) essere le più piccole possibili...l'unica cosa che influenza in modo drammatico la potenza è l'alta resistenza delle bobine...quindi, a mio avviso, occorre tenere questa più bassa possibile....certo la bobina non può ridursi ad un punto...ma non può essere nemmeno un campo di calcio perchè è anche ovvio che se ci sono poche spire la tensione non sale (occorre aumentare la velocità di rotazione) ma se ce ne sono troppe la resistenza (potenza dissipata) aumenta

allora da sx verso dx le resistenze delle bobine sono:
0,8 ohm 1,4 ohm e 6,5 ohm

per quanto riguarda il numero delle spire della terza bobina avevo fatto un calcolo in base alle misure e spessore del filo risultavano 128 ma contandole mi sono reso conto che sono ancora di meno 104 circa!!!.

per quanto riguarda la modifica della bobina da 115 spire nel modo trapezzoidale purtroppo restituisce un valore max di 0,7 volt.

Tempo permettendo realizzero una tabella inserendo anche del filo da 1mm con tutte le misure dovute come mi avete indicato così valuteremo insieme il tutto.

Io personalmente preferisco la rotonda con 105 spire e 0,8 Ohm di resistenza.

Piccolo esempio numerico per schiarire le idee e vedo di farlo molto semplificato.

- bobina centrale che eroga una Voc di 14V su di una batteria di 12 volt con R=1,4Ohm a circa 100rpm

Abbiamo una corrente di (Voc-Vbat)/R tradotto numericamente (14-12)/1,4=1,43A potenza erogata Vbat*A= 12V*1,43A= 17,16Watt

La bobina a sx a meno spire per avere la stessa Voc di 14V dovrà girare a circa 110 rpm e stesso carico batteria a 12V con R=0,8 Ohm

seguendo la formuletta sopra la bobina a sx erogherà una corrente di 2,5 A e di conseguenza una potenza di 30 Watt.

Tutto questo con "solo" un 10% di rpm in più.

Questo è solo un banalissimo esercizio numerico ma in pratica permette di capire che oltre alla forma della bobina e al voltaggio che si può ottenere c'è da considerare il fattore Ohm dell'avvolgimento.
Più basso è il valore e meno perdite si avranno.

Ovviamente questo esercizio è riferito alla singola bobiba.

Nel caso della tua realizzazione ci sono 11 bobine per fase.
Quei valori vanno moltiplicati per 11.

Quindi 3 giri/sec sono circa 180 rpm 0,8V*11 fanno 8,8 Voc in alternata.
Se il collegamento è a stella (come prevedo) ci saranno 8,8V*1,73=15,22 Vac che una volta trasformata in continua diventerà (15,22*1,41)-1,41=20,05Voc

Ora troviamo la R totale del nostro generatore con collegamento a stella:

Rt=R*11= 8,8Ohm che collegato a stella diventa doppio (collegamento in serie) 17,6 Ohm (bello tosto)

La potenza generata con una batteria a 12 volt sarà Voc-Vbat/R

(20,05-12)/17,6=0,48A P=Vbat*A= 12*0,48=6W circa

come vedi quello che ne esce è un valore molto basso.

Nella formula se sostituisci il valore della R di 17,6 con uno più basso aumenteranno gli Ampere e di conseguenza i Watt.

L'unica per migliorare le cose è usare del filo leggermente più grosso.
