Termostato differenziale
FinePagina

calcola
GigaWatt


Gruppo:Utente
Messaggi:4435

Stato:



Inviato il: 23/08/2015 10:29:31

La parte hardware è stata completata, la scheda può essere alimentata con tensioni comprese tra 7 e 9V, lo stesso il relè, ancora non realizzato.
Non mi resta che scrivere il codice, che penso i realizzare così:

L'Arduino della scheda legge le due sonde termiche e se la differenza della temperatura è maggiore di un certo valore, attiva mediante un relè una pompa di ricircolo. Il valore della temperatura differenziale può essere liberamente impostato usando due pulsanti collegati alle uscite interruttori. Le temperature lette dalle sonde saranno visualizzate sul monitor LCD, così come lo stato della pompa di ricircolo.


Può andar bene?

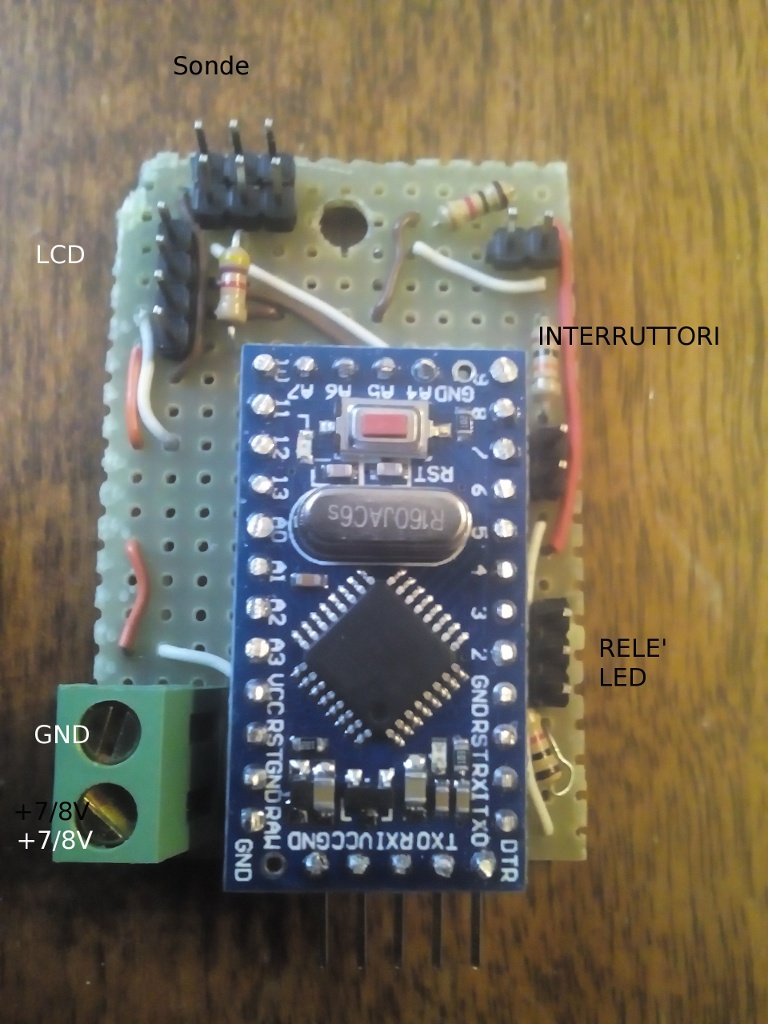

Immagine Allegata: IMG_sch_termo.jpg

ForumEA/F/IMG_sch_termo.jpg



---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.



lasalute

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:7665

Stato:



Inviato il: 23/08/2015 11:40:16

Bravo. Posterai anche schema e lista componenti?



---------------
L'impianto ha il centro stella spostato illegalmente e quindi soggetto a sanzione amministrativa a basso cosɸ



calcola
GigaWatt


Gruppo:Utente
Messaggi:4435

Stato:



Inviato il: 23/08/2015 18:45:20

Lista componenti per la scheda:

- millefori
- 2 resistenze 10K
- 1 resistenze 1K
- 1 resistenza 4K7
- 3 pulsanti N/O da pannello (due dello stesso colore, uno di colore diverso)
- 1 connettore a morsetto 2P
- 2 sonde termiche DS18B20
- 1 Arduino pro-mini
- 1 LCD due righe con interfaccia I2C
- faston vari con coperture e connettori pin
- 1 LED
- 1 scatola derivazione o altro contenitore idoneo
- 1 alimentatore 220V con uscita DC da 7-8V (va bene un vecchio caricabatterie per cellulare GSM)

Per il modulo relè:

- millefori
- 1 connettore a morsetti 3p
- 1 relè con bobina da 6-7V
- 1 transistor BC548
- 1 diodo 1N4007
- 1 resistenza da 1K
-1 faston, coperture, connettore pin

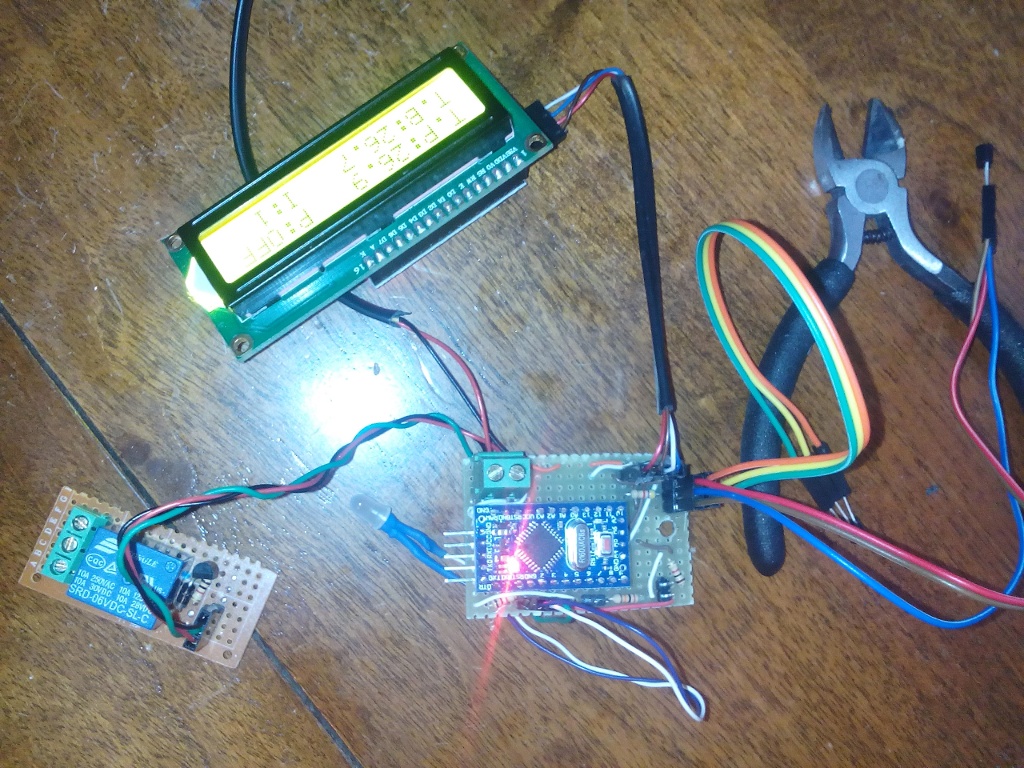

Immagine Allegata: sch_termo.jpg

ForumEA/F/sch_termo.jpg



Modificato da calcola - 01/09/2015, 19:24:29


---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.



calcola
GigaWatt


Gruppo:Utente
Messaggi:4435

Stato:



Inviato il: 23/08/2015 18:46:49

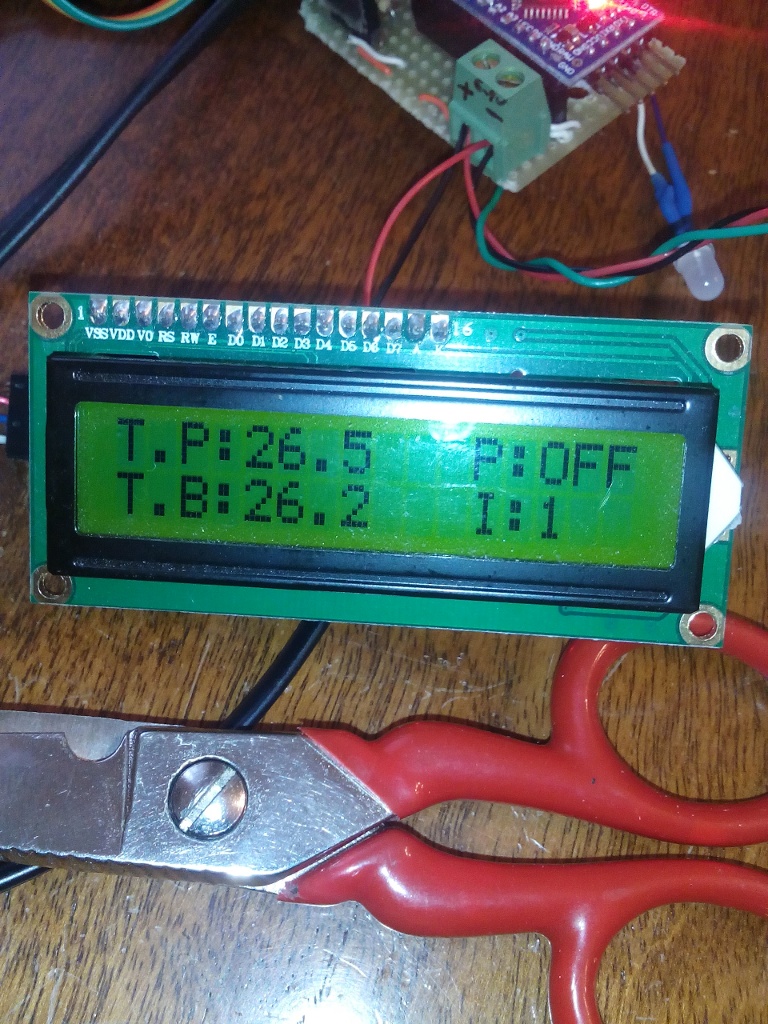

Dettaglio LCD senza retro illuminazione

http://www.energialternativa.info/public/newforum/ForumEA/F/lcd_1.jpg



I in °C indica l'intervallo di temperatura che attiva la pompa, i valori variano da 1 °C a 9°C, 0 accende di continuo la pompa. Si setta mediante due pulsanti N/O ancora non visibili nell'immagine "sch_termo"

P.S: è difficile che a breve possa postare gli schemi, purtroppo causa imprevisti vari non ho tempo



Modificato da calcola - 23/08/2015, 18:55:57


---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.



lasalute

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:7665

Stato:



Inviato il: 23/08/2015 19:08:10

Perché non fare un tutto in uno cioè un'unica basetta?



---------------
L'impianto ha il centro stella spostato illegalmente e quindi soggetto a sanzione amministrativa a basso cosɸ



calcola
GigaWatt


Gruppo:Utente
Messaggi:4435

Stato:



Inviato il: 23/08/2015 19:49:42

I moduli relè li vendono già pronti, non ne avevo di pronti e l'ho fatto. Tutti i componenti andranno avvitati su un pezzetto di compensato e poi inseriti nel contenitore.



---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.



sabin

Avatar
MegaWatt


Gruppo:Utente
Messaggi:522

Stato:



Inviato il: 23/08/2015 20:01:21

Io ho fatto qualcosa con il sensore LM35 ma con fili lunghi la lettura oscilla troppo,
l'ho stabilizzata abbastanza agendo con il codice,
inserendo un condensatore sembra che si stabilizzi, ma l'ho lasciato senza.



---------------
Inverter UPS Power Star W7 (onda pura) ingresso 24 v... 220V 2 Kw con spunto da 6 Kw? (direi 3Kw)
Pannelli 11,1 mq. Wp 1320 (x120 Wp mq)... n° 5 monoc. 72 celle 750 Wp (SO) su MPPT SolarMate 40A
n° 3 polic. 60 celle 570 Wp (Sud) su PWM 30A... batterie: 2 coppie SMA (trazione) 24V 120 Ah C/10 (+ 2 avviamento 70Ah)
Switch enel/batterie con Arduino Pro Mini



calcola
GigaWatt


Gruppo:Utente
Messaggi:4435

Stato:



Inviato il: 23/08/2015 20:20:37

Conosco il problema, per sperimentare ho anche altre sonde, penso che non serve complicarsi la vita le DS18B20 vanno bene e sono precise.



---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.



Roero

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:10299

Stato:



Inviato il: 24/08/2015 02:13:18

Un buon lavoro, complimentoni.
Una curiosità, ma tutti quei pezzi assemblati, display e le due basette, come potrebbero essere messi dentro ad un quadretto in modo da essere poi fissato al muro come un quadretto elettrico, visto che poi bisognerà collegare le sonde, i cavi per il collegamento alla pompa ecc..



---------------
Correttezza, lealtà e sempre a testa alta.



calcola
GigaWatt


Gruppo:Utente
Messaggi:4435

Stato:



Inviato il: 24/08/2015 08:38:39

Si fissano ad un supporto di compensato che poi è posto dentro una scatola stagna. Se oggi avrò tempo andrò ad acquistare i due pulsanti mancanti ed il contenitore.



---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.



calcola
GigaWatt


Gruppo:Utente
Messaggi:4435

Stato:



Inviato il: 24/08/2015 08:45:13

Alla fine verrà una cosa simile a questa
http://digilander.libero.it/calcola/BOD2/13.jpg



---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.



lasalute

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:7665

Stato:



Inviato il: 24/08/2015 08:55:50

Ci può stare anche una barra din così da mettere anche l'alimentatore e le protezioni per il circolatore.



---------------
L'impianto ha il centro stella spostato illegalmente e quindi soggetto a sanzione amministrativa a basso cosɸ



BellaEli

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3286

Stato:



Inviato il: 24/08/2015 09:05:24

Wow !!! Lavoro fantastico, tutto in miniatura, semplice, funzionale, completo !

Ma per l'LCD bastano solo 4 fili ?

Elix



---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!



calcola
GigaWatt


Gruppo:Utente
Messaggi:4435

Stato:



Inviato il: 24/08/2015 14:46:05


CITAZIONE

Ci può stare anche una barra din così da mettere anche l'alimentatore e le protezioni per il circolatore.


Certo, è sufficiente scegliere una scatola di adeguate dimensioni.

CITAZIONE
Ma per l'LCD bastano solo 4 fili ?


Se è dotato di interfaccia I2C, si collega con 4 fili.



---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.



calcola
GigaWatt


Gruppo:Utente
Messaggi:4435

Stato:



Inviato il: 24/08/2015 14:57:31

Mi è stato chiesto di indicare con dei link un esempio dei componenti necessari:

- millefori LINK
- 2 resistenze 10K
- 1 resistenze 1K
- 1 resistenza 4K7
- 3 pulsanti N/O da pannello LINK consiglio di acquistarne due dello stesso colore ed uno di colore diverso.
- 1 connettore a morsetto 2P LINK
- 2 sonde termiche DS18B20 LINK oppure LINK
- 1 Arduino pro-mini LINK
. cavo 3 poli + massa va bene quello dei sensori antifurto.
- 1 LCD due righe con interfaccia I2C LINK oppure LINK
- faston vari con coperture e connettori pin
- 1 LED
- 1 scatola derivazione o altro contenitore idoneo LINK oppure LINK
- 1 alimentatore 220V con uscita DC da massimo 7-8V (va bene un vecchio caricabatterie per cellulare GSM)

-1 modulo relay a 5V con isolatore ottico LINK


Attenzione: se si vuole risparmiare, cercare i componenti elencati impostando la ricerca ebay su "nel mondo", dalla Cina costano molto meno. Inoltre, prima di acquistare attendere la pubblicazione degli schemi e del software. Purtroppo a causa della mancanza di tempo non è detto che saranno pubblicati a breve.
