Ciao a tutti
oggi ho collegato alla terra, il bollitore Cordivari da 200 litri.
Ho inserito e raccordato l'anodo al titanio.

Ora il dilemma...

Bollitore uscita superiore:
va bene se attacco una curva90° poi un T dove sopra mettero' uno sfiato e a lato
proseguo arrivando da sinistra della miscelatrice (vedi foto) e faccio le due calate di fredda e calda, dove la fredda, per mezzo di un T, entra anche nel bollitore?
Il vaso di espansione lo metto sulla fredda prima del T?

Perchè raccordo a pinzare? usa direttamente un paio di Tee per gli stacchi tipo manometro o termometro e poi i raccordi a pinzare.

Poi, lo sfiato non serve sulla calda in uscita, mica c'è il circolatore, è la fredda che spinge da sotto.

Il vaso va sull'ingresso della fredda, mettilo dove sei comodo.

Basta che ti derivi dalla fredda per il miscelatore termostatico.

Domani mattina vengo a vedere ( se non hai altri impegni)

no Gry
non è come credi...

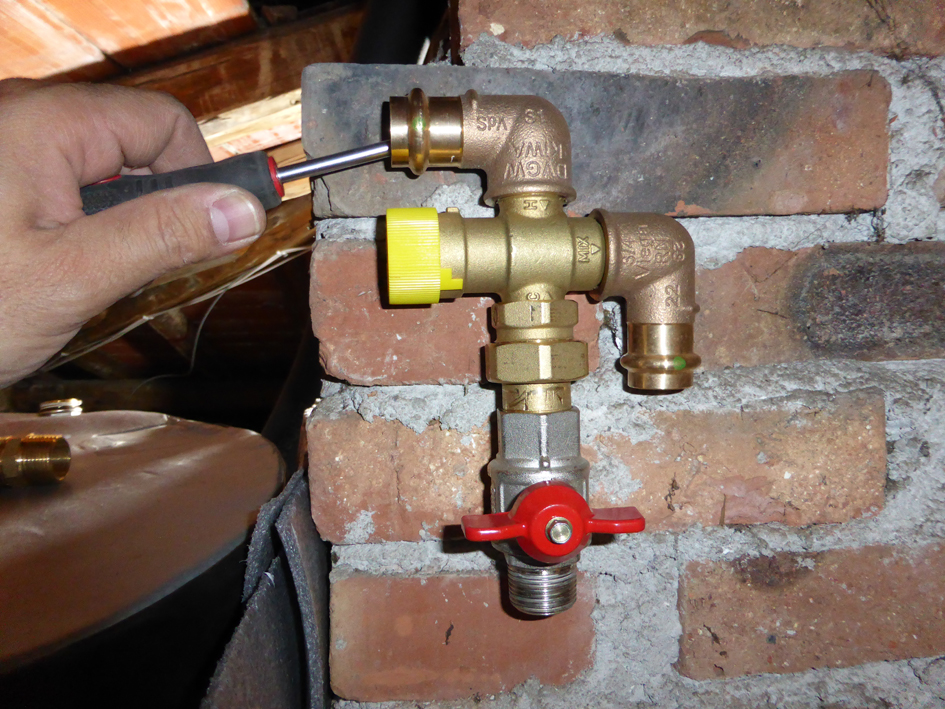

la miscelatrice non la monto sopra il bollitore ma ancorata alla colonna come in foto.

All'uscita della calda dal bollitore potrei mettere un T con una valvola di sicurezza a 6bar e così andare ad innestarmi alla miscelatrice che dista una 30ina di cm.

il vaso lo metto sulla fredda, come scritto, e metterei una valvola Europa sulla fredda, prima di innestarsi sulla miscelatrice.

domani passa pure, ti aspetto, così facciamo il punto...

termometro o manometro, non li metto li sui tubi, ma sul bollitore.

CITAZIONE (Biomass, 06/10/2015 23:02:35 )

Il vaso d'espansione per acs va così:

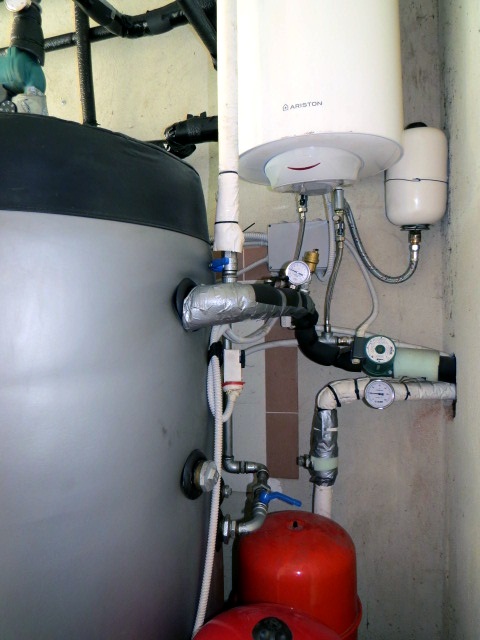

Immagine Allegata: IMG_0710.JPG


La valvola di sicurezza fa anche da ritegno, il vaso lo metti su un T dopo la valvola sicurezza verso il boiler, prima della valvola di sicurezza ho messo una mini sfera.
Mentre la valvola ritegno per esigenze mie l'ho messa in uscita dal boiler, peccato che in foto è coperta da altri tubi.

ma Gry...
ho la verga di rame....non ho previsto il multistrato...

tutto ottone e rame a pressare.

ho posti liberi sul bollitore, per le sonde T .
Eviterei di mettere tanti T che intrigano.....

Roero,
con quella foto, non capisco molto.
Il vaso acs è quello bianco, ma non sono chiare le connessioni.

Hai ragione non sono molto chiare, in sequenza partendo dal flessibile (parte inferiore dx) ci sono: valvola mini sfera, valvola di sicurezza, un T che nella parte diritta si collega al boile, mentre l'altro ingresso fornisce il flessibile del vaso di espansione.

ok ora è più chiaro, anche se alcune cose non si vedono.

dopo il punto col Gry, quasi tutto è chiaro.

Il vaso sanitario, può andare da 24 litri?

il tubo fredda arriva con un T da 3/4" che si sdoppia in 2 da 1/2"...
uno arriva alla miscelatrice e l'altro entra nel bollitore (carico).
può andare??

invece la miscelata che parte da 3/4" rimane tale fino alla
giunzione con il tubo delle utenze.

intanto comincio a fissare ciò che è sicuro è pianificato con Gry e poi metto le foto....

risparmierei 1,5 metri di tubo se invece di mettere la miscelatrice appena sopra il bollitore lo mettessi a mezza altezza, attaccato alla colonna a 30 cm dal T della fredda...

pro e contro?
a parte il risparmio di tubo, non vedo grossi contro, visto che lo spazio lo sto creando...
di contro c'è uno "spreco" di calda ma stiamo parlando di pochi gradi di differenza (tra calda e mixata)
dove la piazzereste la miscelatrice?
ho visto miscelatrici molto lontane da bollitore...

1 da quanti litri hai il bollitore? calcola il suo contenuto e lo moltiplichi per 0,09.
2 tubo d'acqua fredda da 3/4 che si sdoppia in due 1/2 pollice, OK.
3 per il tubo della miscelatrice se lo proteggi bene, coibentazione doppia, non ci sono problemi, conserverà la stessa temperatura.

dal calcolo, vengon fuori 18 litri.
bene
domani shopping...

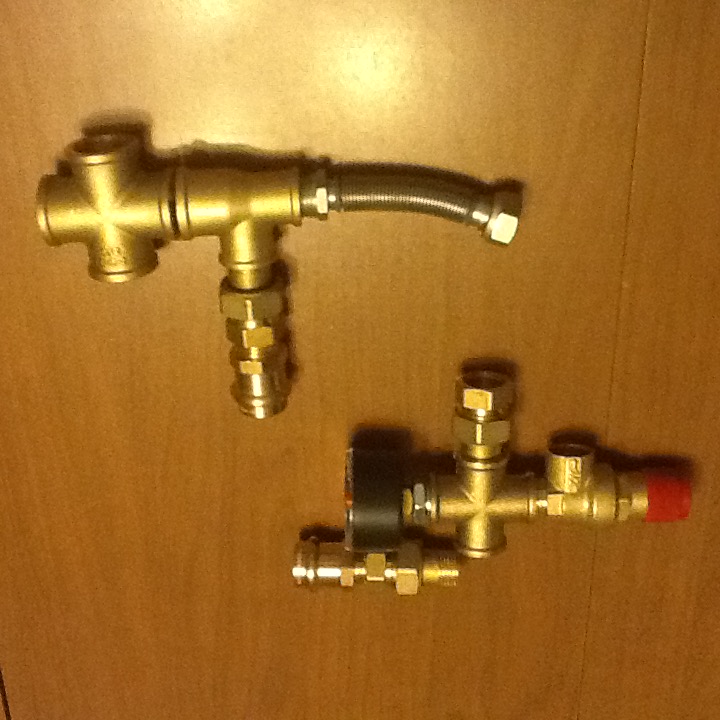

prendo due raccordi a croce è un paio di saracinesche....
non vedo l'ora di riempire...

oggi sono andato a lavorare causa collega malato...
però la spesa l'ho fatta.
Preso i raccordi mancanti e preso il vaso acs.
Da 18 non ne avevano....e l'ho preso da 24 litri
sabato lavorerò...e tutto è posticipato a sab pomeriggio e domenica, ma sono fiducioso
manometro da 10 bar e valvola di sicurezza da 7 bar

Infatti il più vicino al 18 è il 24 litri.
