Io ti avevo avvertito che quello che dovevi fare era una cosa lunga e complessa... non so perchè ma avevo immaginato che avresti incontrato questi ostacoli... tuttavia ti avverto che superati queste prime difficoltà diventerai come un trattore... non ti fermerai davanti a nulla !!! Tieni duro e non te ne pentirai !

Per postare del codice usa il tag "CODE" (Pulsante code).

Nel primo messaggio dove hai postato il codice, questo:


CITAZIONE

Ok allora mi sa che devo ripassare di nuovo la composizione dei codici
Comunque non riesco in alcun modo a far funzionare quel benedetto i2c per lcd ho controllato diverse volte i collegamenti ma nulla boh
E se associassi tutto ad un arduino mega?
Grazie per l'incoraggiamento

Non cambierebbe nulla, sbagli in qualche collegamento o nel caricare il software.

Non ti prometto nulla, ma se nel pomeriggio avrò del tempo, potrei fare delle foto ad un collegamento funzionante.

Ogni dispositivo I2C ha un indirizzo per poter colloquiare con il processore. Di solito ci sono 3 pin che permettono di definire il suo indirizzo (collegando ogni pin a massa o a +5V). Se i pin non ci sono il convertitore deve avere un suo indirizzo standard. Devi capire quale sia l'indirizzo corretto e impostarlo nel codice.

vero, è una possibilità. In genere le interfacce hanno degli indirizzi standard adottati da molti produttori, quindi gli RTC hanno tutti lo stesso indirizzo e così le interfacce per LCD... e non è necessario cambiare le impostazioni del software d'esempio, però non è escluso che qualche produttore abbia potuto adottare altre scelte. Prova a postare un'immagine della tua interfaccia.

nell'istruzione LiquidCrystal_I2C lcd(0x27,16,2) sostituisci 0X27 con 0X3F, avevo una tabella di altri possibili valori, ma ora sono fuori casa...

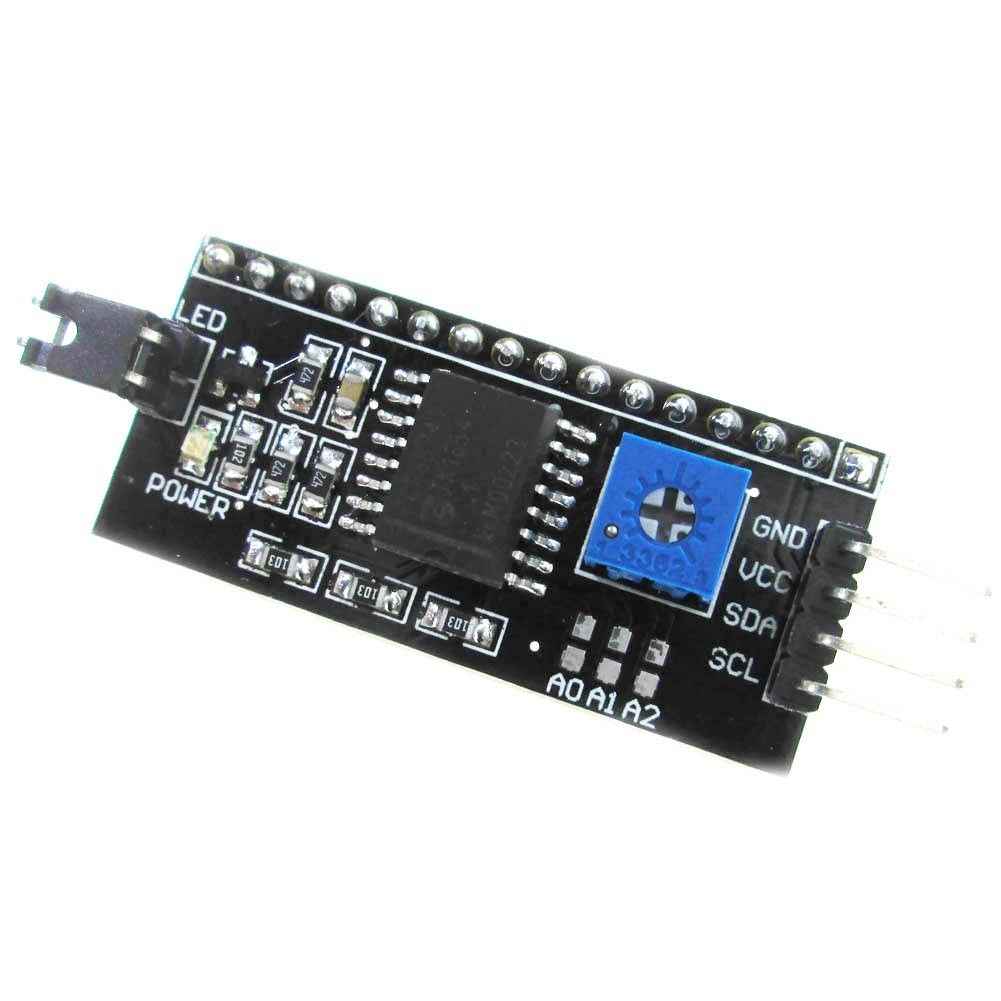

Questa è l'interfaccia che ho io

Immagine Allegata: image.jpeg


Le piazzole A0 A1 e A2 sono i 3 pin di cui ti parlavo per impostare l'indirizzo I2C. Mettendo a massa il valore di ogni PIN diventa 0, a +5 diventa 1.
qui trovi alcune info (c'è uno schema per gli indirizzi) e magari ti da info su come usare il display

Ragazzi buonasera risolto l'arcano era come mi consigliava il buon calcola cioe sostituire il 0x27 con 0x3F
Grazie mille

[quote=Kroko, 06/05/2016 18:55:03 ?Discussione.php?213706&2#MSG24]quote]Torniamo subito al progetto principale come mi consigliate di proseguire?
PS ora che i pin A4 e A5 li ho usati per il display come collego il wattmetro?

#include < LiquidCrystal.h >
LiquidCrystal lcd(8, 9, 4, 5, 6, 7);//ASSEGNAZIONE PIN LCD
const int BACKLIGH_PIN = 10;

int OffsetPin = A4;
int TensionePin = A1;
int CorrentePin_1 = A2;
int CorrentePin_2 = A3;
float Fattore_Conversione_Tensione = 1.03; //da calcolare
float Fattore_Conversione_Corrente_1 = .2212; //da calcolare
float Fattore_Conversione_Corrente_2 = .2212 ; //da calcolare
float TensioneRMS ;
float CorrenteRMS_1 ;
float CorrenteRMS_2 ;
float PotenzaAttiva_1;
float PotenzaAttiva_2;
float PotenzaApparente_1;
float PotenzaApparente_2;
float FattorediPotenza_1;
float FattorediPotenza_2;

void setup() {
 pinMode(BACKLIGH_PIN, OUTPUT);
 digitalWrite(BACKLIGH_PIN, HIGH);
 lcd.begin(16, 2);
 lcd.clear();
 lcd.setCursor(0, 0);
 lcd.print("PowerMeter");
 lcd.setCursor(0,1);
 lcd.print("Enhanced");
 delay(2000);
 lcd.clear();
ADCSRA&=0X90+ 0b101; //Setta ADC prescaler a 32


}

void loop() {
float SommaV=0;
float SommaI_1=0;
float SommaI_2=0;
float SommaP_1=0;
float SommaP_2=0;
int NumCampionamenti = 0;
int Offset = analogRead(OffsetPin);
unsigned long start = micros() ;
while (micros() < (start + 20000)){
float Tensioneinst = (analogRead(TensionePin)-Offset)*Fattore_Conversione_Tensione;
float Correnteinst_1 = (analogRead(CorrentePin_1)-Offset)*Fattore_Conversione_Corrente_1;
float Correnteinst_2 = (analogRead(CorrentePin_2)-Offset)*Fattore_Conversione_Corrente_2;


SommaV += pow(Tensioneinst,2);
SommaI_1 += pow(Correnteinst_1,2);
SommaI_2 += pow(Correnteinst_2,2);
SommaP_1 += (Tensioneinst*Correnteinst_1);
SommaP_2 += (Tensioneinst*Correnteinst_2);
NumCampionamenti++;
}

TensioneRMS = sqrt(SommaV / NumCampionamenti);
CorrenteRMS_1 = sqrt(SommaI_1 / NumCampionamenti);
CorrenteRMS_2 = sqrt(SommaI_2 / NumCampionamenti);
if (CorrenteRMS_1 < 0.10) {//soglia minima
CorrenteRMS_1=0;
SommaP_1=0;}
if (CorrenteRMS_2 < 0.10) {//soglia minima
CorrenteRMS_2=0;
SommaP_2=0;}
PotenzaAttiva_1 = SommaP_1/ NumCampionamenti;
PotenzaAttiva_2 = SommaP_2/ NumCampionamenti;
PotenzaApparente_1 = TensioneRMS * CorrenteRMS_1;
PotenzaApparente_1 = TensioneRMS * CorrenteRMS_1;
FattorediPotenza_1 = PotenzaAttiva_1/PotenzaApparente_1;
FattorediPotenza_2 = PotenzaAttiva_2/PotenzaApparente_2;


lcd.setCursor(0, 0);
lcd.print(TensioneRMS,0);
lcd.print("V ");
lcd.setCursor(5, 0);
lcd.print(CorrenteRMS_1,1);
lcd.print("A ");
lcd.setCursor(11, 0);
lcd.print(CorrenteRMS_2,1);
lcd.print("A ");
lcd.setCursor(0,1);
lcd.print(PotenzaAttiva_1,0);
lcd.print("W ");
lcd.setCursor(6,1);
lcd.print(PotenzaAttiva_2,0);
lcd.print("W ");
lcd.setCursor(12,1);
lcd.print(FattorediPotenza_1,2);
lcd.print(" ");

}

non so come adattare il codice del wattmetro di ElettroshockNow al mio progetto mi aiutate?

mi sapete dire come mai se collego un altro lcd sullo stesso convertitore non appare nessuna scritta?
I due lcd sono diversi uno ha luce verde e pin maschi l'altro ha luce blu e pin femmina

prova così:

#include <Wire.h>
#include <LiquidCrystal_I2C.h>
const int BACKLIGH_PIN = 10;
LiquidCrystal_I2C lcd(0x3F,16,2); //0X27

int OffsetPin = A4;
int TensionePin = A1;
int CorrentePin_1 = A2;
int CorrentePin_2 = A3;
float Fattore_Conversione_Tensione = 1.03; //da calcolare
float Fattore_Conversione_Corrente_1 = .2212; //da calcolare
float Fattore_Conversione_Corrente_2 = .2212 ; //da calcolare
float TensioneRMS ;
float CorrenteRMS_1 ;
float CorrenteRMS_2 ;
float PotenzaAttiva_1;
float PotenzaAttiva_2;
float PotenzaApparente_1;
float PotenzaApparente_2;
float FattorediPotenza_1;
float FattorediPotenza_2;

void setup() {
 pinMode(BACKLIGH_PIN, OUTPUT);
 digitalWrite(BACKLIGH_PIN, HIGH);
 lcd.init();                      // apro LCD
 lcd.backlight();
 lcd.clear();
 Wire.begin();
 lcd.setCursor(0, 0);
 lcd.print("PowerMeter");
 lcd.setCursor(0,1);
 lcd.print("Enhanced");
 delay(2000);
 lcd.clear();
 ADCSRA&=0X90+ 0b101; //Setta ADC prescaler a 32


}

void loop() {
float SommaV=0;
float SommaI_1=0;
float SommaI_2=0;
float SommaP_1=0;
float SommaP_2=0;
int NumCampionamenti = 0;
int Offset = analogRead(OffsetPin);
unsigned long start = micros() ;
while (micros() < (start + 20000)){
float Tensioneinst = (analogRead(TensionePin)-Offset)*Fattore_Conversione_Tensione;
float Correnteinst_1 = (analogRead(CorrentePin_1)-Offset)*Fattore_Conversione_Corrente_1;
float Correnteinst_2 = (analogRead(CorrentePin_2)-Offset)*Fattore_Conversione_Corrente_2;


SommaV += pow(Tensioneinst,2);
SommaI_1 += pow(Correnteinst_1,2);
SommaI_2 += pow(Correnteinst_2,2);
SommaP_1 += (Tensioneinst*Correnteinst_1);
SommaP_2 += (Tensioneinst*Correnteinst_2);
NumCampionamenti++;
}

TensioneRMS = sqrt(SommaV / NumCampionamenti);
CorrenteRMS_1 = sqrt(SommaI_1 / NumCampionamenti);
CorrenteRMS_2 = sqrt(SommaI_2 / NumCampionamenti);
if (CorrenteRMS_1 < 0.10) {//soglia minima
CorrenteRMS_1=0;
SommaP_1=0;}
if (CorrenteRMS_2 < 0.10) {//soglia minima
CorrenteRMS_2=0;
SommaP_2=0;}
PotenzaAttiva_1 = SommaP_1/ NumCampionamenti;
PotenzaAttiva_2 = SommaP_2/ NumCampionamenti;
PotenzaApparente_1 = TensioneRMS * CorrenteRMS_1;
PotenzaApparente_1 = TensioneRMS * CorrenteRMS_1;
FattorediPotenza_1 = PotenzaAttiva_1/PotenzaApparente_1;
FattorediPotenza_2 = PotenzaAttiva_2/PotenzaApparente_2;


lcd.setCursor(0, 0);
lcd.print(TensioneRMS,0);
lcd.print("V ");
lcd.setCursor(5, 0);
lcd.print(CorrenteRMS_1,1);
lcd.print("A ");
lcd.setCursor(11, 0);
lcd.print(CorrenteRMS_2,1);
lcd.print("A ");
lcd.setCursor(0,1);
lcd.print(PotenzaAttiva_1,0);
lcd.print("W ");
lcd.setCursor(6,1);
lcd.print(PotenzaAttiva_2,0);
lcd.print("W ");
lcd.setCursor(12,1);
lcd.print(FattorediPotenza_1,2);
lcd.print(" ");

}

Stavo pensando per quanto riguarda ol wattmetro la corrente la leggo con sct013030 mentre la tensione sotto al CE come la leggo?
Poi per quanto riguarda la lettura dei led mi occorre un fotodiodo e poi?
Cortesemente mi allegate i link ebay perché già di fotodiodi ce ne sono a migliaia e non so quale scegliere
Lo so sono fastidioso ma questo progetto è molto importante
Grazie mille per tutto
