enzetto
| Inviato il: 06/10/2016 16:34:51
|

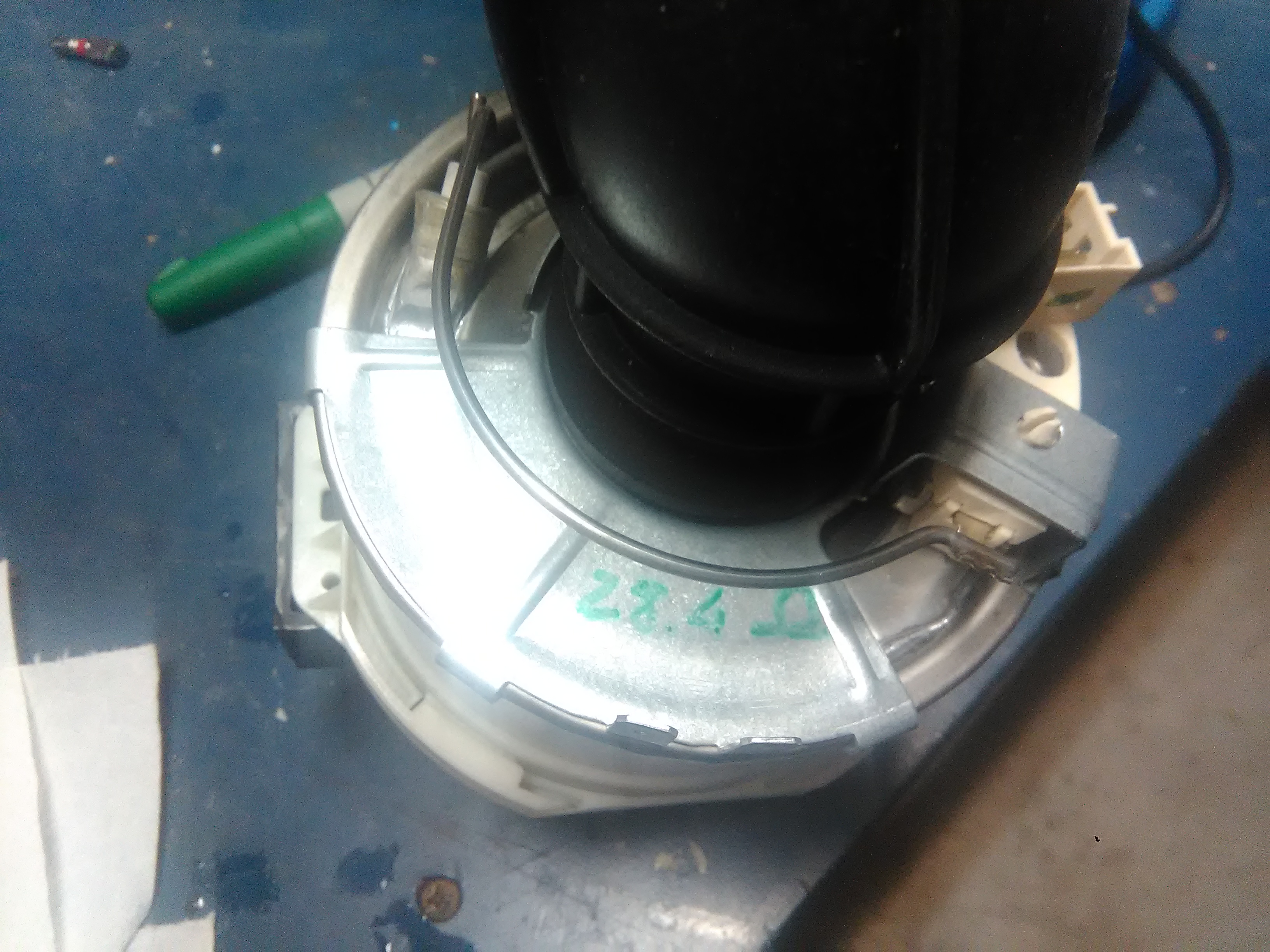

rimontato il corpo motore incorpora resistenza riscaldamento 28 ohm, "altro dato congruente"
Immagine Allegata: IMG_20161003_184605.jpg
---------------
più apprendi e più acquisisci la consapevolezza di essere ignorante
|
|
| |
enzetto
| Inviato il: 06/10/2016 16:37:41
|

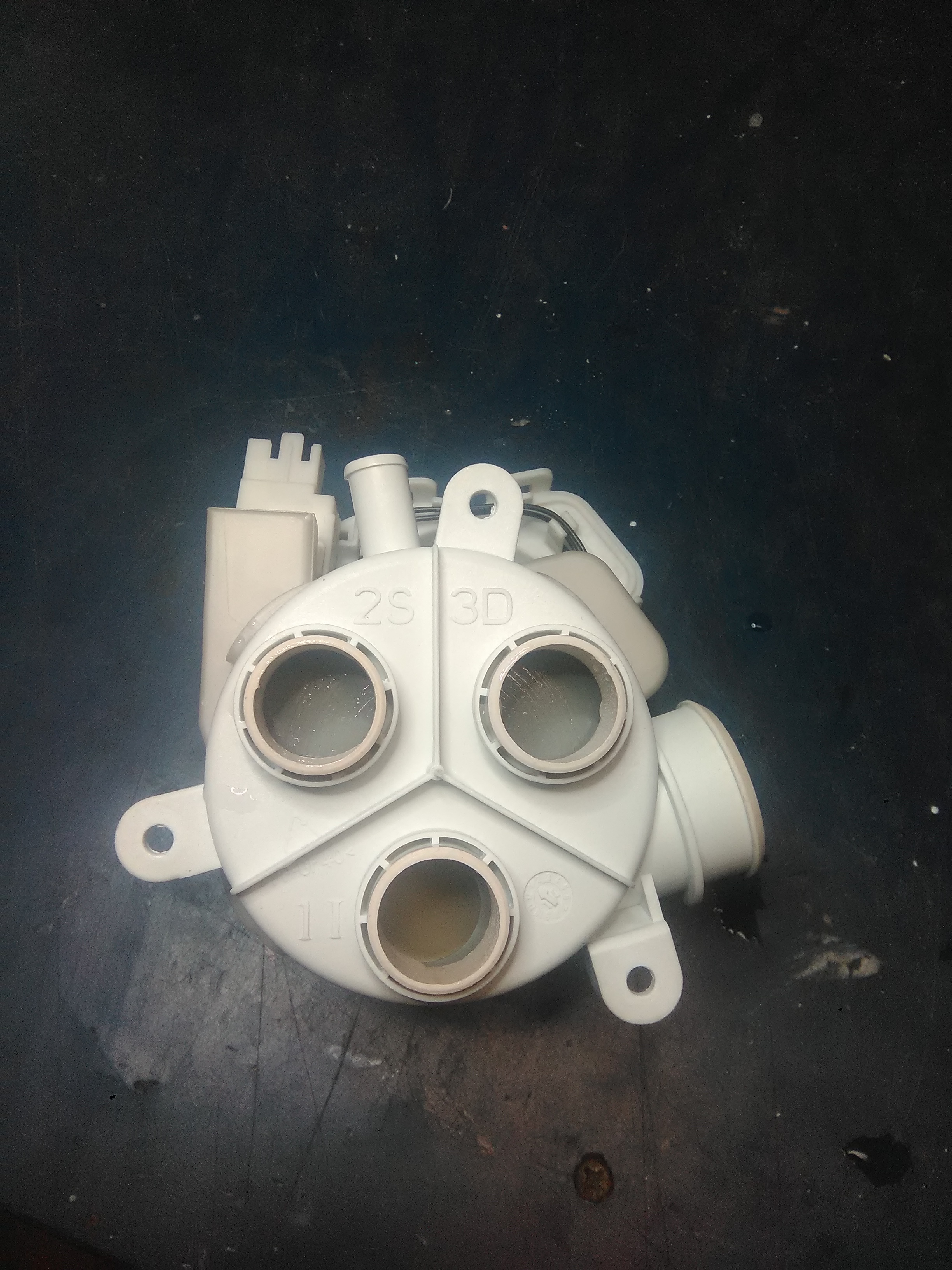

gruppo deviatore tre vie (credo) per poter dirigere i getti in maniera differente sui due cestelli
Immagine Allegata: IMG_20161003_190855.jpg
---------------
più apprendi e più acquisisci la consapevolezza di essere ignorante
|
| | |
enzetto
| Inviato il: 06/10/2016 16:40:28
|

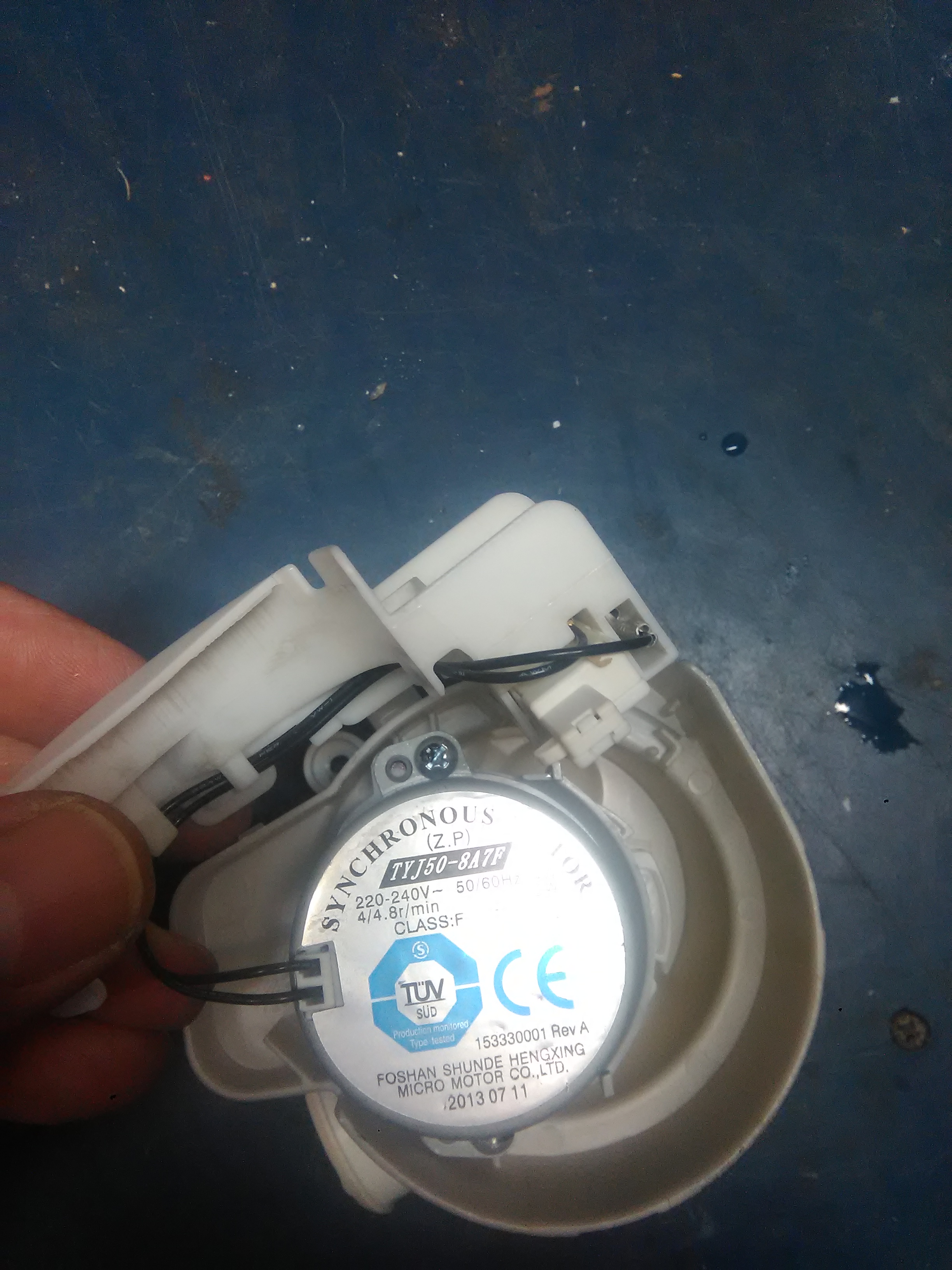

motore deviatore tre vie con micro funzionante. 9,6 Kohm congruente anch'esso
Immagine Allegata: IMG_20161003_190933.jpg
---------------
più apprendi e più acquisisci la consapevolezza di essere ignorante
|
| | |
enzetto
| Inviato il: 06/10/2016 16:49:43
|

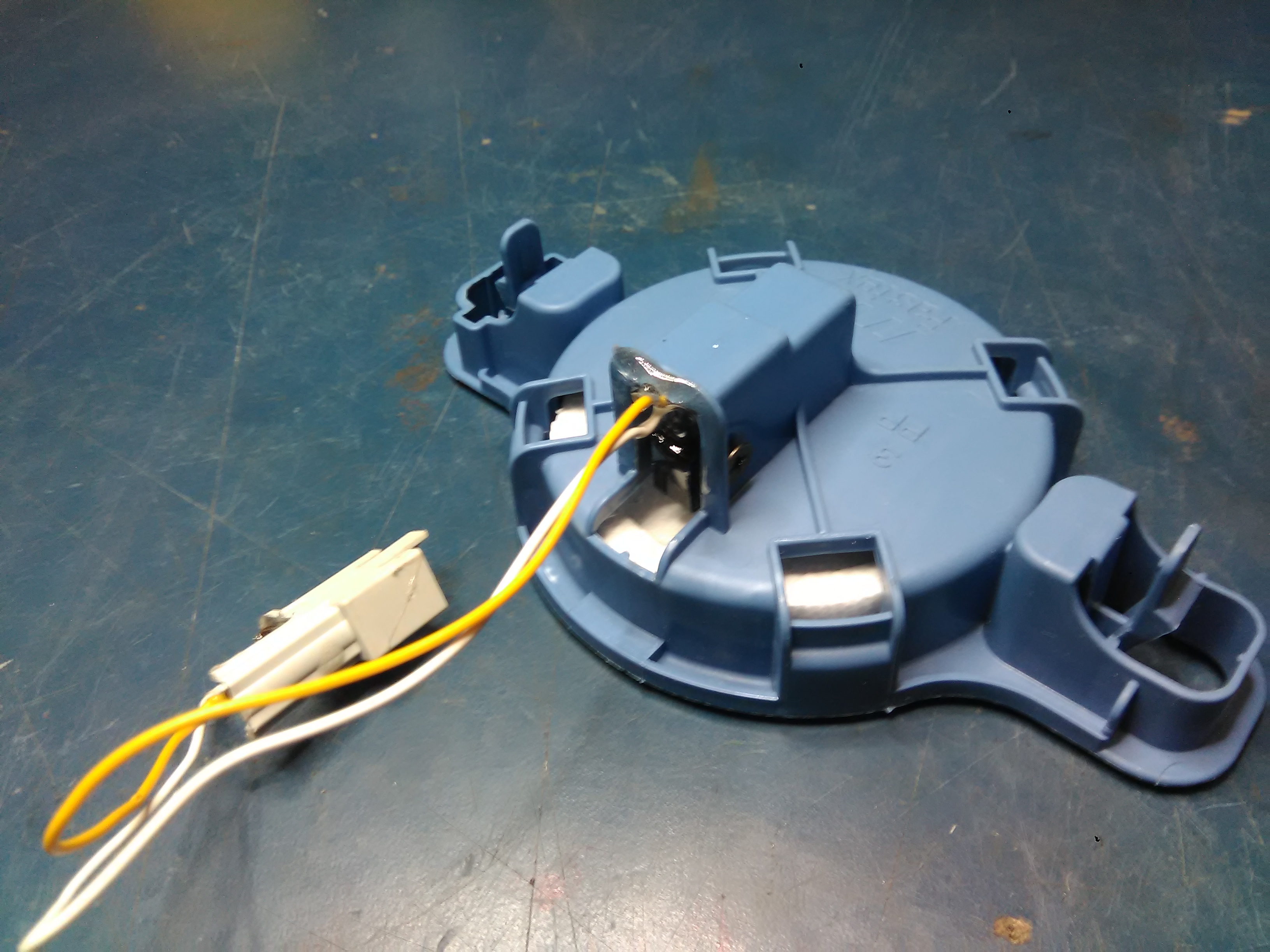

"sensore" antiallagamento da me modificato con micro a levetta leggermente più piccolo (prima della modifica misuravo un valore oscillante tra 60/90 ohm) e un po di bicomponente. Adesso perfettamente chiuso NC ( in risposta ad ecologix ), ma al momento della comparsa di " F1"sul display dava i valori 60/90 ohm cioè non "deciso" come contatto.
Pensavo avesse tipo una resistenza di "bilanciamento" interna...ho sezionato anche il micro...micro a levetta di pessima qualità
Immagine Allegata: IMG_20161003_205945.jpg
---------------
più apprendi e più acquisisci la consapevolezza di essere ignorante
|
| | |
enzetto
| Inviato il: 06/10/2016 16:51:50
|

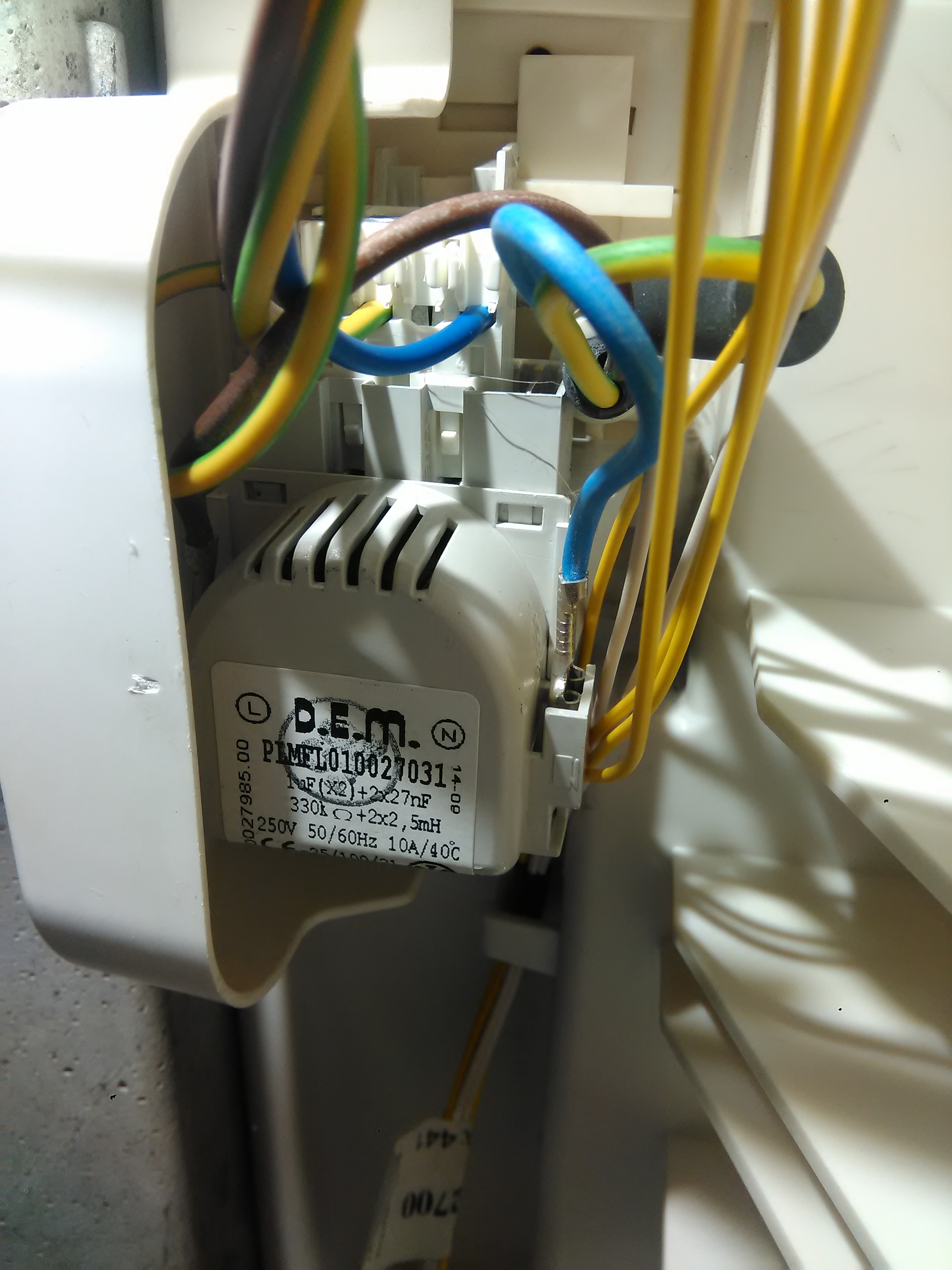

Filtro di rete...entra ed esce 220V che altro dire...
Immagine Allegata: IMG_20161003_210739.jpg
---------------
più apprendi e più acquisisci la consapevolezza di essere ignorante
|
| | |
enzetto
| Inviato il: 06/10/2016 18:25:00
|

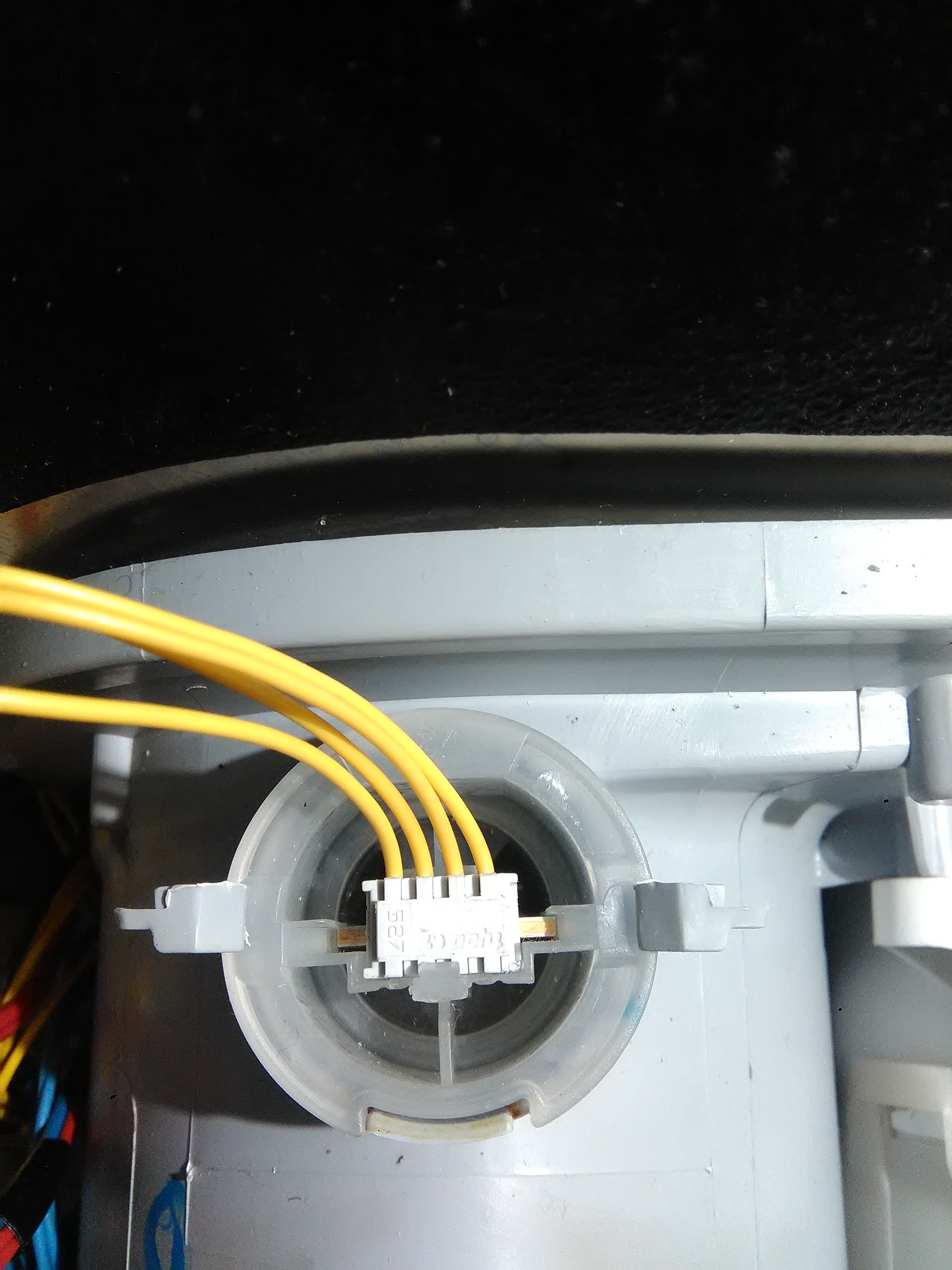

....questo sensore mi lascia in dubbio.
Immagine Allegata: IMG_20161003_210759.jpg
---------------
più apprendi e più acquisisci la consapevolezza di essere ignorante
|
| | |
enzetto
| Inviato il: 06/10/2016 18:29:53
|

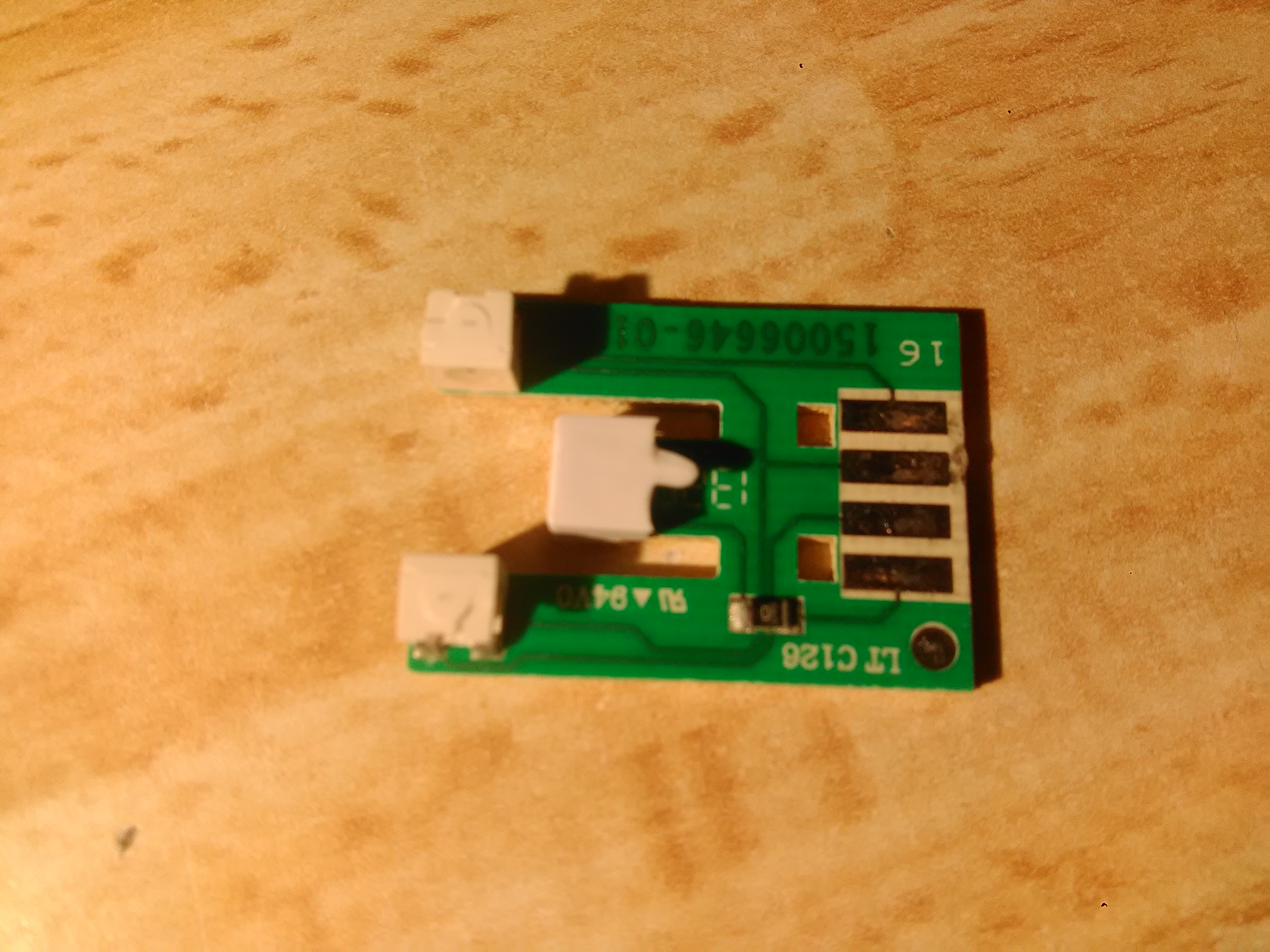

quella al centro direi NTC circa 600 Kohm temperatura ambiente...scende mettendoci sopra il dito. il diodo IR riuscito a controllare con tester..il fotodiodo mi da aperto in ambedue le polarità...normale???
Immagine Allegata: IMG_20161006_173640.jpg
---------------
più apprendi e più acquisisci la consapevolezza di essere ignorante
|
| | |
BellaEli
| Inviato il: 06/10/2016 18:34:55
|
Vedo che ti stai divertendo...
In ogni caso sei capace, non c'è dubbio !
Quel sensore dovrebbe essere il sensore di temperatura + sensore di torbidità, io l'ho "autopsiato" qui
Vai avanti, ti seguiamo !
Elix
---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!
|
| | |
BellaEli
| Inviato il: 06/10/2016 18:37:00
|
CITAZIONE (enzetto, 06/10/2016 18:29:53 )
quella al centro direi NTC circa 600 Kohm temperatura ambiente...scende mettendoci sopra il dito. il diodo IR riuscito a controllare con tester..il fotodiodo mi da aperto in ambedue le polarità...normale???
600 KOhm ??? Mi sembrano troppi... non è che volevi dire Ohm ?
Quello potrebbe essere un fototransistor e col tester non so se entra in conduzione...
---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!
|
| | |
enzetto
| Inviato il: 06/10/2016 18:44:16
|

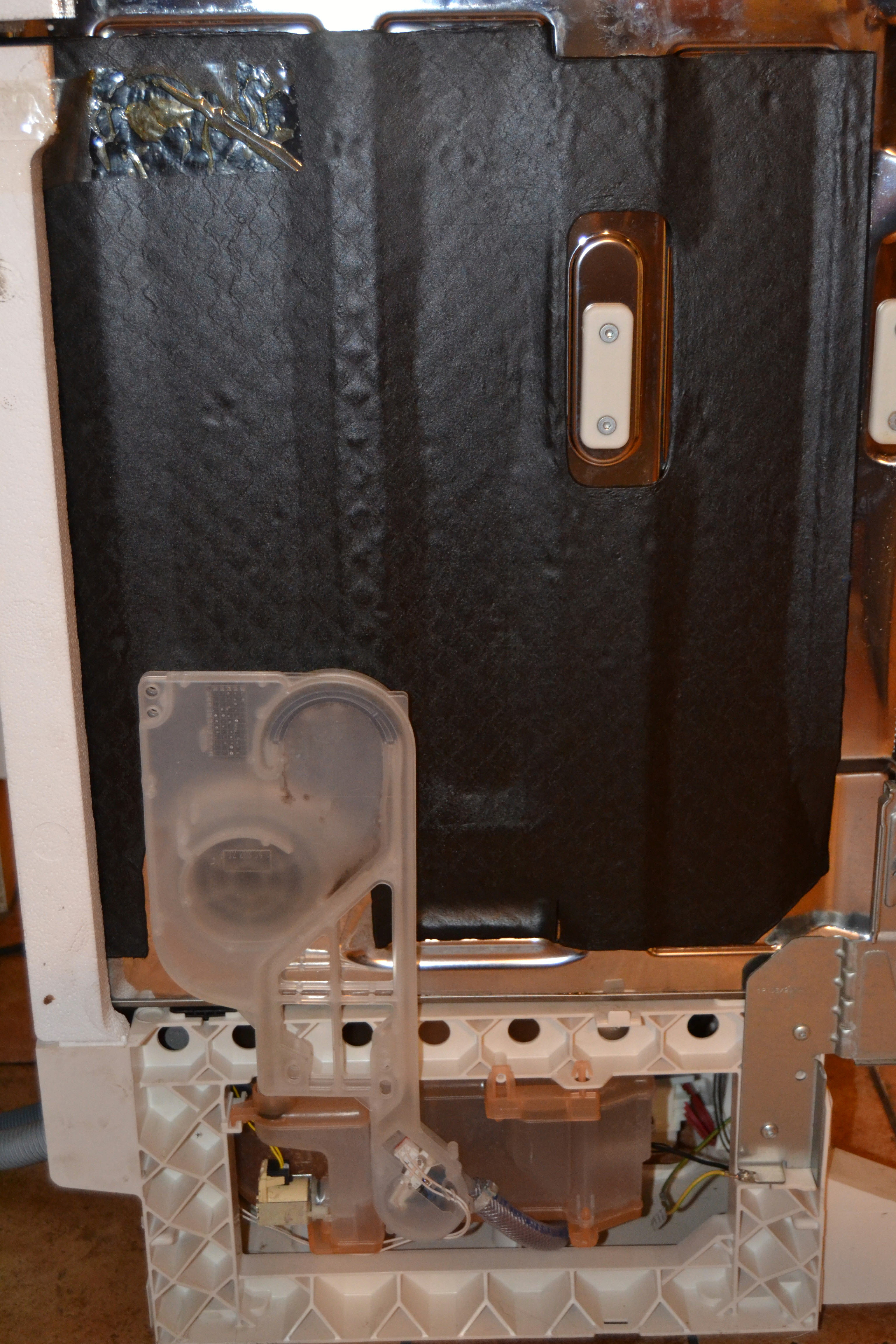

il reed provato con calamita e tester funziona..l'elettrovalvola per la rigenerazione 3.65 Khom ci sta...di fronte credo sia il sensore per sale esaurito...non ho idea di come funzioni ma non credo sia il mio problema perchè la spia del sale si accende a parte e non "f01"
Immagine Allegata: DSC_0553.jpg
---------------
più apprendi e più acquisisci la consapevolezza di essere ignorante
|
| | |
enzetto
| Inviato il: 06/10/2016 18:57:23
|

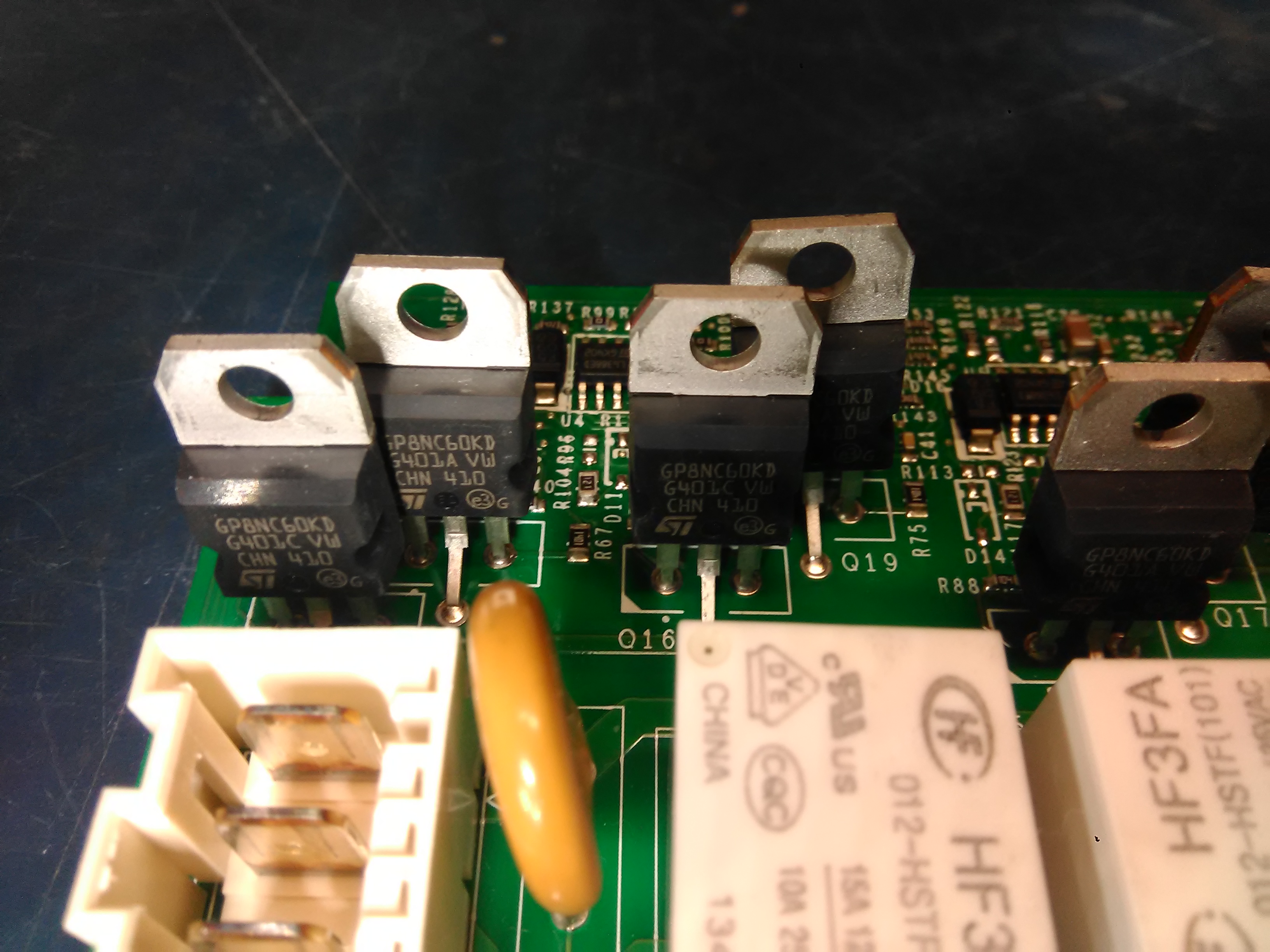

Per Bella Eli i fetentoni eccoli qua... IGBT e relè potrebbero essere gli iquisiti. Però come dicevo all'inizio della discussione ho portato la scheda da un ricambista che l'ha fatta colloquiare con la casa madre...ha voluto tanto di codice industriale e mi ha assicurato che se avesse avuto problemi ce lo avrebbe segnalato al momento, invece ha dato un tutto ok. non si sentono odori strani, ne si notano segni di scaldate...potrei cominciare dai relè, visto che ultimamente non sono così fortunato con questi oggetti (la caldaia di ieri). Tra laltro avete idea di come io possa controllare con un semplice tester gli IGBT?? Sono un elettronico vecchia maniera che ha mollato purtroppo per impegni familiari e lavorativi uno dei suoi hobby preferiti. Ciao.
Ben accetti sono i consigli.
Immagine Allegata: IMG_20161003_213105.jpg
---------------
più apprendi e più acquisisci la consapevolezza di essere ignorante
|
| | |
BellaEli
| Inviato il: 06/10/2016 19:25:51
|

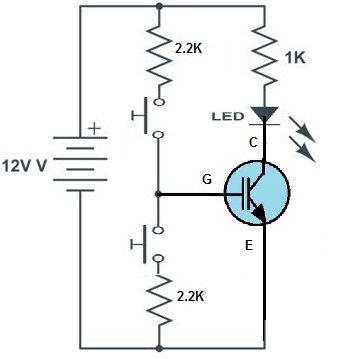

Un IGBT lo testi a regime, con un circuito simile a questo:
I valori non sono critici, puoi usare una pila da 9 Volt, al posto del led puoi utilizzare il multimetro e verificare la tensione tra la giunzione della resistenza e collettore dell'IGBT, così come non sono necessari i pulsanti ma un filo volante va bene lo stesso.
Finalmente una foto della scheda... ma intera non si può vedere ??? Quanti IGBT ci sono ? 6 ? Quindi il driver del motore principale è montato a bordo scheda...
E la pompa di scarico è a induzione o brushless come il motore principale ?
Elix
---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!
|
| | |
enzetto
| Inviato il: 06/10/2016 21:57:45
|
grazie Elix..grande. Riguardo alle foto le ho fatte ma superano tutte i 3 Mb...non ricordo più come le ho ridotte l'altra volta
---------------
più apprendi e più acquisisci la consapevolezza di essere ignorante
|
| | |
enzetto
| Inviato il: 06/10/2016 22:05:32
|
sto usando ubuntu da un pò ma non ho ancora molta dimistichezza con i vari programmi.
Ci provo...nel caso ci sono 8 IGBT identici come nella foto precedente e 4 relè come in foto e uno molto più piccolo che piloterà un carico iniquo.
Grazie per la risposta immediata...è bello non sentirsi soli
---------------
