Grazie Elix....devi essere una gran bella persona, di quelle che oramai sono rimaste poche. Mi hai dato degli ottimi spunti, e il tuo modo di ragionare sposa in pieno le mie "strette vedute". Adesso tocca a me!! Sarò i "tuoi occhi" e scusami ma il contagocce non è voluto....finalmente ho capito come ridurre la qualità delle foto con " the GIMP". Come puoi capire ho poca dimistichezza con questo tipo di tecnologie....o meglio le uso le comprendo me le cambiano e non le ricordo più

Appena racimolo un po di calma e tempo mi rimetto sotto...(devo riappropriarmi del mio piccolo laboratorio...).
La caldaia mi sta facendo impazzire....adesso ci si mette anche il pressostato fumi

Non è e qui in mezzo nel forum c'è anche un esorcista
che possa fermare questo capitombolo degli elettrodomestici in casa mia
Ciao...vi terrò aggiornati.

Buonasera come promesso vi aggiorno:

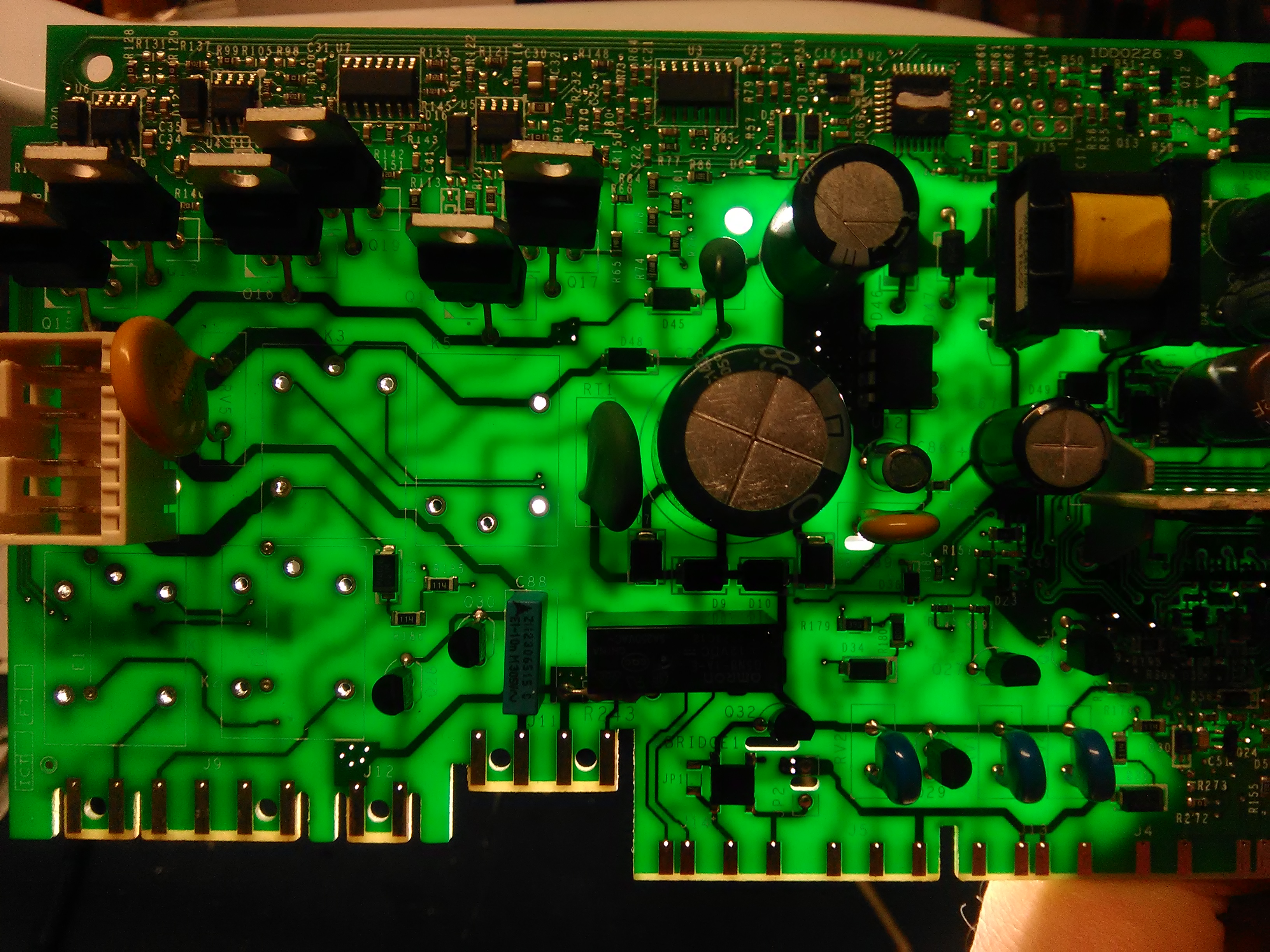

estirpato relè provati..sono a posto.
provato triac varie uscite...sono ok...

Immagine Allegata: IMG_20161015_171230.jpg


...allora indiavolito più che mai...decido di tirare giù uno schema semiserio per poter discutere con voi le eventuali altre azioni.

Immagine Allegata: Scheda Lavastoviglie.odg


credo di aver toppato l'allegato...lho trattato come immagine

spero che si riesca a vedere ( altrimenti lavoro invano)...

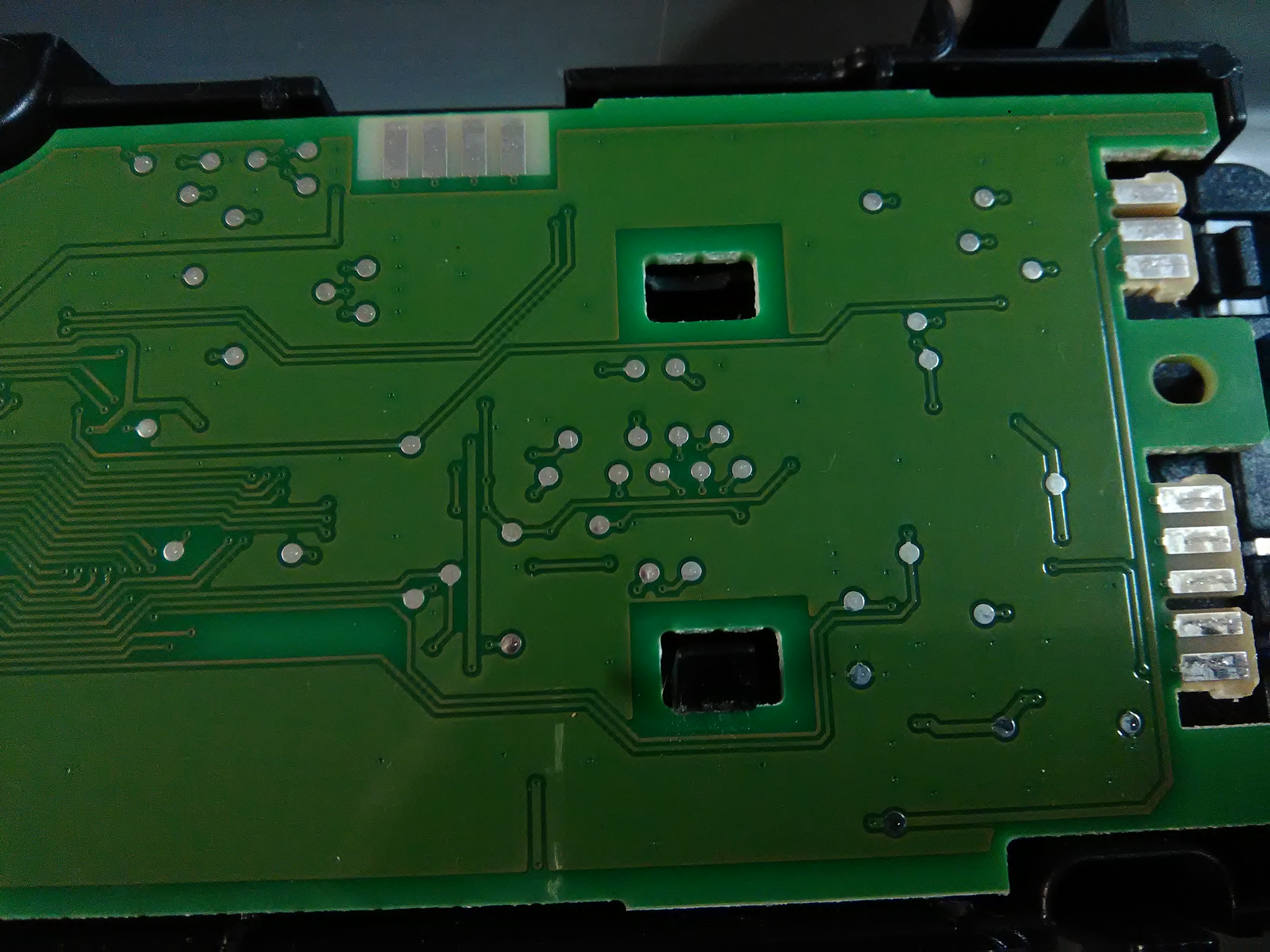

....quindi mentre seguivo i collegamenti per poterli trascrivere ho dovuto per forza riaprire il "cruscotto"e...lo vedete il disgraziato!!!
Un maledetto pezzettino di plastica rotto dietro il pulsante di accensione.

Immagine Allegata: IMG_20161016_150430.jpg


...ieri a casa non volava neanche una mosca in quel momento...quindi sono riuscito a non sentire il pulsante che si premeva (causa spostamento dello stampato), sono come i pulsanti dei telecomandi per intenderci (gomma conduttiva)

Quindi ho rimontato tutto e in dieci (10) minuti funzionava tutto come per incanto il "reset" lo ha fatto tenendo premuto per circa tre (3) secondi il tasto di accensione.
Da ciò una grande lezione...osserva prima di smontare...e fallo con la radio spenta

spero di aver fatto cosa gradita a qualche altro sventurato postando lo schema.
E comunque se la dea fortuna è bendata...la sfiga ci vede benissimo visto che mi sono beccato due guasti completamente diversi ed indipendenti nello stesso momento. Ciao

quindi funziona tutto?

Funziona tutto come prima.
Riassumendo: c'è stato il guasto al micro dell'anti allagamento poi da me riprato ma per poter resettare bisognava tenere pigiato per qualche secondo il pulsante start il quale a sua volta non dava un contatto deciso a causa della rottura del supporto in plastica che tiene il CS. Gli ho piantato una vite paker con una rondella auto costruita in plastica che fa in modo che lo stampato non vada all'indietro ma opponga resistenza alla pressione del tasto e funziona tutto alla grande.

benone

Bravissimo Enzetto !!! Questo è lo spirito giusto, essere testardi e non lasciarsi spaventare, porta quasi sempre a ottimi risultati !

Sicuramente la tua discussione servirà anche ad altri utenti, puoi starne certo !

Del resto tu che hai una Ariston hai comunque dato un'occhiata alla riparazione della mia Rex...

ORA i piatti che usciranno da quella macchina ti sembreranno più puliti !

Elix

Grazie sopratutto a Bella Eli, senza la sua tenacia non mi sarei buttato a capofitto nello smontaggio e "vivisezione", è bello non sentirsi soli
