Geoantenna per Ricerca Effetti e Precursori Elettromagnetici Sismici , Analisi della teoria del prof QQCreafis
FinePagina

qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 17/10/2016 22:00:16

per quanto riguarda l'orientamento di antenne ce ne vorrebbero 3

una per l'asse x,y, z ora si becca la variazione di flusso verticale...


con tre antenne si vede proprio la direzione di provenienza (se esiste un segnale)



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



PinoTux

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:3509

Stato:



Inviato il: 17/10/2016 22:19:23

Non hai risposto a questo LINK



---------------
"Fatti non foste a viver come bruti, ma per seguir virtute e canoscenza"
http://iv3gfn.altervista.org/
http://pptea.altervista.org/



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9359

Stato:



Inviato il: 17/10/2016 22:19:37

Bene...il pupazzetto che è in me forse capito...poi ci parlo meglio
Per l'antenna verticale le cose sono complicate ed al massimo con il retro-scavatore si scende fino a 2 metri facendo un taglio nel terreno largo 22cmq...cmq organizzandosi...si fa anche quella...ma...vediamo cosa esce fuori...anche se salterà fuori il nulla...sarà un successone!Faccine/Smileys_0004.gif



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9359

Stato:



Inviato il: 17/10/2016 22:24:26

CITAZIONE (PinoTux, 17/10/2016 22:19:23 ) Discussione.php?214035&11#MSG154

Non hai risposto a questo LINK :)

ops...il cavo è un cavo da 25 fili schermato dalla calza metallica...secondo me sono cavi che collegavano le parallele con connettori a 25 pin...quindi non è un cavo coassiale e niente 50 ohm se era quella la domanda...

Si, mi riferivo a questo, avevo visto dei cavi con dentro 3 coax.
La calza esterna potrà essere collegata a massa da un solo lato realizzando così uno schermo elettrostatico, per diminuire i disturbi, ma sono prove da fare poi, tinilo come suggerimento.



Modificato da PinoTux - 17/10/2016, 22:32:51


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



PinoTux

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:3509

Stato:



Inviato il: 17/10/2016 22:24:43

Non corriamo troppo...

CITAZIONE

Famola risonare...e cosa vuol dire? Dimme che devo da fà...non ci son problemi...tu mi dici cosa devo fare...ed io lo faccio!


Già di per se ha una sua frequenza dove risuona, dipende dall'induttanza, ovvero da quante spire ha e dalla capacità distribuita fra le stesse, avendo tanti fili puoi collegarli o meno in serie e poi se serve si possono aggiungere condensatori esterni.

Per accoppiarsi, senza influenzare troppo il circuito principale, si può usare una sola spira così si ha pure un isolamento galvanico senza caricare troppo il circuito.

Per questo avevo scritto che il sistema si presta a modifiche e interventi vari.



Modificato da PinoTux - 17/10/2016, 22:28:51


---------------
"Fatti non foste a viver come bruti, ma per seguir virtute e canoscenza"
http://iv3gfn.altervista.org/
http://pptea.altervista.org/



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9359

Stato:



Inviato il: 17/10/2016 22:27:41

CITAZIONE (PinoTux, 17/10/2016 22:24:43 ) Discussione.php?214035&11#MSG157

Non corriamo troppo...

non stiamo correndo...stiamo decisamente volando Faccine/Smileys_0060.gif

PS:ho agganciato l'arduino ... devo spingerlo fino a 38400...deviamo se canta!



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 17/10/2016 22:32:29


CITAZIONE

Ti ho strappato un bel voto?

: mo ti sistemo

direi un 8+ ma quello dei miei tempi che corrisponde ad 14/10 attuali

buon lavoro Bolle... mmmm ...mmm forse passi, forse dico forse perchè altrimenti pensi

di essere diventato davvero "buono" e poi non mi fai più nulla e invece c'è ancora

tanto da fare, comunque devo ammettere che questo compito l'hai fatto molto bene,

vedremo il prossimo... non farti illusioni sarà più difficile .


azz che giro di vite (non sono riuscito a resistere alla tentazione), anzi mi sembra

di aver serrato una testa di un motore sono partito dal centro con la dinamometrica

seguendo un percorso preciso e poi la serrata definitiva con i quarti di giro per tendere i prigionieri



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



PinoTux

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:3509

Stato:



Inviato il: 17/10/2016 22:34:16

UP



---------------
"Fatti non foste a viver come bruti, ma per seguir virtute e canoscenza"
http://iv3gfn.altervista.org/
http://pptea.altervista.org/



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9359

Stato:



Inviato il: 17/10/2016 22:38:09

Quel cavo con altri coassiali dovrebbe essere un VGA me lo ha fotografato sun ...io ancora non ce l'ho...ho solo questo a 25 fili



CITAZIONE

e poi non mi fai più nulla e invece c'è ancora

seeee...mi sto ancora scaldando...



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 17/10/2016 22:42:23

torniamo alle cose tecniche


io eviterei la risonanza a meno che non si voglia evidenziare segnali sotto la soglia del rumore.

ripeto per misurare la f di risonanza ci vuole un generatore di funzioni una R ed un oscilloscopio

si può con oppurtuni condensatori portare la f di risonanza al punto giusto

ora c'è solo la capacità parassita del cavo.

Si può misurare la f di risonanza con il C e senza, in questo modo si dovrebbe determinare sia L che C parassita e

quindi dedurre il valore di C da aggiungere per far risuonare la spira a qualunque frequenza possibile



CITAZIONE

stiamo decisamente volando
si è circa 25 anni che penso (sogno) di fare una cosa del genere .. e tutto d'un colpo....



Modificato da qqcreafis - 17/10/2016, 23:10:07


---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 17/10/2016 23:17:59


CITAZIONE

La calza esterna potrà essere collegata a massa da un solo lato realizzando così uno schermo elettrostatico, per diminuire i disturbi, ma sono prove da fare poi, tinilo come suggerimento.


hai perfettamente ragione e va fatto subito

in un ramo la calza è la prima spira a partire dal centro (massa)dopo un giro si collega alla calza dellaltro spezzone dello stesso ramo. dopo due giri la calza si collega ad un filo del primo spezzone di un certo colore dopo un giro al filo dello stesso colore nel secondo spezzone e via fino al filo dell'ultimo colore.
l'altro ramo e perfettamente simmettrico.


lo schermo elettrostatico è obbligatorio in aria, in terra no, tuttavia lo metterei comunque.



Modificato da qqcreafis - 17/10/2016, 23:23:34


---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 17/10/2016 23:28:48

ti ci vuole una contattiera con 100 contatti .. si potrebbe fare con uno stampato e saldature



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9359

Stato:



Inviato il: 18/10/2016 00:09:14


CITAZIONE

ti ci vuole una contattiera con 100 contatti

Vado di saldatore...e termo-restringente...che devo recuperare da qualcuno!

CITAZIONE (qqcreafis, 17/10/2016 22:42:23 ) Discussione.php?214035&11#MSG162

è circa 25 anni che penso (sogno) di fare una cosa del genere .. e tutto d'un colpo....

Inizia a preparare la pubblicazione...


Ho fatto il calcolo sui tempi di durata dell'FFT in vb impiega mediamente 2.5 ms ...e stiamo già dentro Faccine/Smileys_0059.gif...poi ho fatto un benchmark in c e nemmeno lo dico quanto impiega ( quindi se serve facciamo una dll ma al momento non serve ).

PS:Io 25 anni fa...avevo 2 anni...



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9359

Stato:



Inviato il: 18/10/2016 02:43:17

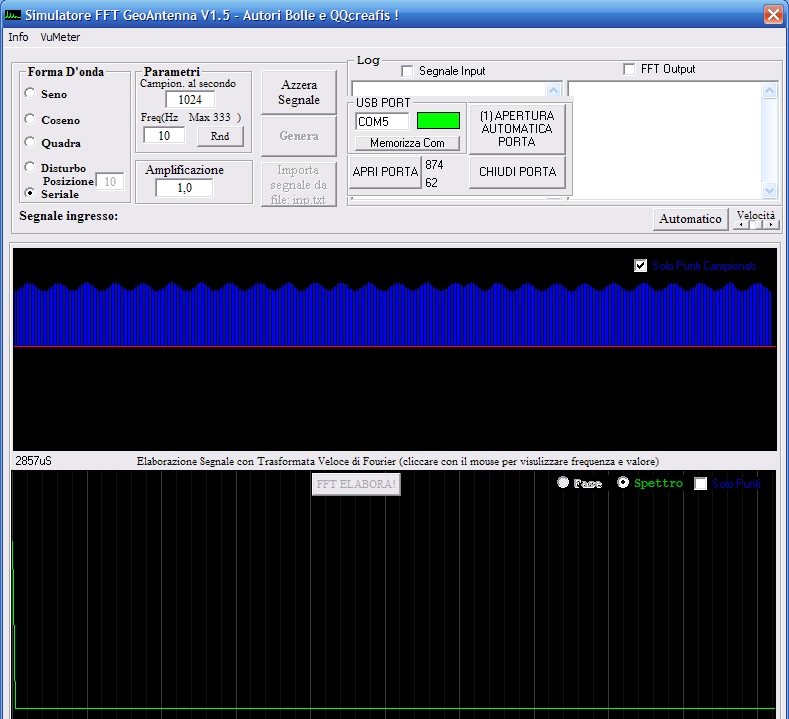

Indovinate un po' ...quel segnale non è più simulato ma arriva dall'arduino e all'arduino arriva dalla uscita audio!!!

http://www.energialternativa.info/public/newforum/ForumEA/N/SimulatoreGeoAntennaV1_5.jpg



Abbiamo un però...grosso grosso...



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 18/10/2016 07:45:58


CITAZIONE

Ho fatto il calcolo sui tempi di durata dell'FFT in vb impiega mediamente 2.5 ms ...e stiamo già dentro Faccine/Smileys_0059.gif...poi ho fatto un benchmark in c e nemmeno lo dico quanto impiega ( quindi se serve facciamo una dll ma al momento non serve ).


azz che potenza di elaborazione si vede che il giro di vite ha funzionato



CITAZIONE

PS:Io 25 anni fa...avevo 2 anni...


azz quanto sei giovane , beato te.



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
