Sismografo del Forum, Con Geofono e Dati in Tempo Reale
FinePagina

inventoreinerba
GigaWatt


Gruppo:Utente
Messaggi:3680

Stato:



Inviato il: 20/02/2017 21:28:11

mi sembra che ci vuole una massa inerziale pesante appesa ad un sistema elastico e una parte mobile collegata al suolo.
è giusto? o c'è un altro modo?



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 20/02/2017 21:31:42


CITAZIONE

? bobine di alluminio?
nono c'è scritto Air, aria in quanto è solo la zona in cui sarà messo l'avvolgimento in rame



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 20/02/2017 21:34:21


CITAZIONE

mi sembra che ci vuole una massa inerziale pesante appesa ad un sistema elastico e una parte mobile collegata al suolo.
è giusto? o c'è un altro modo?


ci sono errori.


ci vuole una parte solidale al terreno nel mio caso le bobine e il contenitore esterno (non disegnato)

la parte mobile ma con inerzia, nel mio caso tutto il circuito magnetico attaccato con molle al contenitore



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



inventoreinerba
GigaWatt


Gruppo:Utente
Messaggi:3680

Stato:



Inviato il: 20/02/2017 22:04:09

capito. Ma a cosa servono 2 bobine? non se ne può mettere 1 sola? tanto dobbiamo amplificare.
per la sospensione elastica dei magneti potremmo usare un elastico?
dovrebbe fare meno rumori delle molle.



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 20/02/2017 22:21:46


CITAZIONE

Ma a cosa servono 2 bobine? non se ne può mettere 1 sola?


si sfrutta tutto il campo epoi aumenta la linearità e se in controfase elimina automaticamente il modo comnune

comunque si può mettere anche una bobina sola (quello commerciale ne ha due)



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 20/02/2017 22:28:30

provato una sola bobina ma il campo aumenta poco, in pratica si dimezza il segnale utile


CITAZIONE

per la sospensione elastica dei magneti potremmo usare un elastico?
dovrebbe fare meno rumori delle molle.
penso di si, direi gomma



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



inventoreinerba
GigaWatt


Gruppo:Utente
Messaggi:3680

Stato:



Inviato il: 20/02/2017 22:30:43

se c'è da amplificare, amplificare per 1000 o per 2000 non cambia molto.



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 20/02/2017 22:50:36


CITAZIONE


se c'è da amplificare, amplificare per 1000 o per 2000 non cambia molto.
se il segnale è sopra il rumore si . Limportante è fare uscire dal rumore il segnale , tieni conto che si tratta di micron/s



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



inventoreinerba
GigaWatt


Gruppo:Utente
Messaggi:3680

Stato:



Inviato il: 20/02/2017 22:59:01

frequenza naturale :10 hz
significa che la massa magnetica sospesa ha un'autoscillazione di 10 hz?



lucky
GigaWatt


Gruppo:Utente
Messaggi:1635

Stato:



Inviato il: 20/02/2017 23:06:11

inventoreinerba non e tanto facile come sembra, un elastico un magnete e una bobina....se fosse cosi lo farebbero tutti e non si andrebbe a spende quei soldi che costano
quello che ho io farà anche schifo come dice qqcreafis, ma per arrivare cmq a quel schifo ci vuole un lavoro di precisione

ci sono quelli a 4,5Hz che forse sono più adatti, usati anche da theremino, ma purtroppo non si trovano più



inventoreinerba
GigaWatt


Gruppo:Utente
Messaggi:3680

Stato:



Inviato il: 20/02/2017 23:13:15

a me sembra un lavoro che possiamo fare.
sul forum si cerca di fare cose anche più difficili.



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9368

Stato:



Inviato il: 21/02/2017 16:45:24

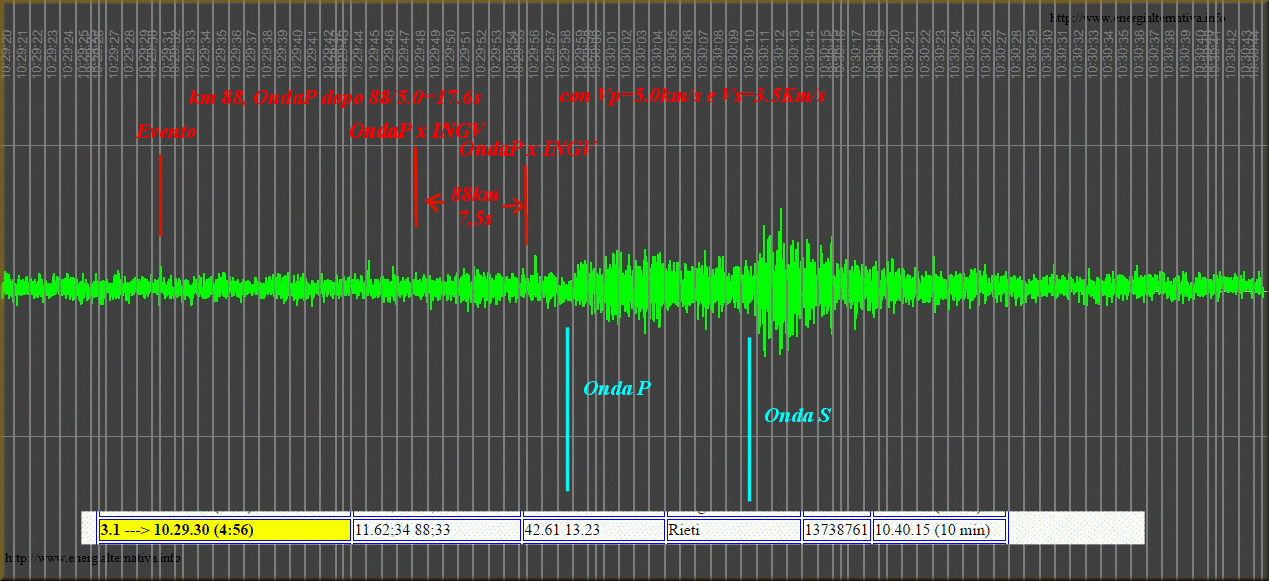

Iniziano ad arrivare le prime registrazioni...e già c'è qualcosa che non va (in questo cielo)...prendendo le velocità dell'onda p di 5km/s e 3.5 km/s per l'onda S dovrebbe essere la situazione rossa...invece,forse è più probabile la situazione azzurra...sempre se io sia in grado di rilevare le onde P e onde S ( ameno che l'onda p si confonda nel rumore e l'onda S sia la P e la S siano le onde di superficie) ...oppure sempre se l'orologio del pc di lucky sia giusto...ma li giura di si!!!

http://www.energialternativa.info/public/newforum/ForumEA/Q/EVENTO_2017-2-21_16-10_30.gif



I dati sono in allegato, il formato è più o meno sempre lo stesso, viene catturato il valore in 16 bit e per leggere la tensione in millivolt il valore va diviso per 0.1875 ... ( come da ads1115 )...ogni 1024 dati c'è l'orario e il tick di sistema.

http://www.energialternativa.info/public/newforum/ForumEA/Q/DATILOG2017_2_21.zip

L'obiettivo è quello di fare una FFT e analizzare la situazione per effettuare un riconoscimento automatico...e buttare via tutte le sportellate che avvengono nella casa di Lucky!!



Modificato da Bolle - 21/02/2017, 17:12:36


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 21/02/2017 17:27:57


CITAZIONE

frequenza naturale :10 hz
significa che la massa magnetica sospesa ha un'autoscillazione di 10 hz?



se onde P hanno una frequenza bassa sono longitudinali e quindi veloci

è come dare una martellata su uno scalpello lungo 60 km nell'acciaio queste onde farebbero decine di Km/s(dove batte il martello?)


le onde S invece sono come le onde su una corda pizzicata (dove si pizzica la corda??) sono onde trasversali più lente



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



lucky
GigaWatt


Gruppo:Utente
Messaggi:1635

Stato:



Inviato il: 21/02/2017 17:46:53

ho visto che ci stano delle piastre apposta per la S e per la P ma costano un botto



inventoreinerba
GigaWatt


Gruppo:Utente
Messaggi:3680

Stato:



Inviato il: 21/02/2017 18:23:37

x qq :per le onde p e le onde q ho capito.
volevo sapere che cosa ne pensi di questi 10hz "frequenza naturale"
io ho capito che la massa pesante del geofono (magneti) su sospensione elastica ha un'oscillazione naturale di 10hz,cioè che se messa in oscillazione fa 10 oscillazioni al secondo.
pensi anche tu la stessa cosa?
questa informazione mi servirebbe per costruire un geofono home-made
