Frigorifero da incasso Rex ENN 2853 COW, Possiamo Migliorarne le prestazioni ???
FinePagina

BellaEli

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3286

Stato:



Inviato il: 18/06/2017 17:31:27

Pensavo... Una informazione importantissima per lo studio dei dati è sapere quando e per quanto tempo vengono aperte le porte: in questo modo si riuscirebbe a comprendere meglio cosa succede dentro un frigo...

Ora il dubbio è: come rilevo tale informazione ? Ovviamente ci sono mille possibilità, microswitch, sensori di luce, contatti Red, ..., voi che consigliate ?



---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!



calcola
GigaWatt


Gruppo:Utente
Messaggi:4435

Stato:



Inviato il: 18/06/2017 18:11:36

Fotodiodo o fotoresistenza vicino alla lampadina.



---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.



calcola
GigaWatt


Gruppo:Utente
Messaggi:4435

Stato:



Inviato il: 18/06/2017 18:34:00

Oppure anche un'accrocchio di questo tipo, è sempre con una fotoresistenza, solo non soggetta ad interferenze esterne.

http://www.energialternativa.info/public/newforum/ForumEA/R/IMG_20170413.jpg



In pratica è un tubetto di plastica lungo qualche centimetro, ad una estremità la fotoresistenza, all'altra una spia 220V di quelle che si mettono negli interruttori, se vi è corrente la spia si accende e la fotoresistenza mette i poli in conduzione. Insomma un fotoaccoppiatore artigianale. Li uso da anni, sono affidabili. Se si accende e spegne di continuo meglio aggiungere una resistenza da 5K in serie alla fotoresistenza.



---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.



inventoreinerba
GigaWatt


Gruppo:Utente
Messaggi:3680

Stato:



Inviato il: 18/06/2017 19:51:01

interessate il fotoaccoppiatore artigianale. ma perchè mettere la resistenza da 5k?



BellaEli

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3286

Stato:



Inviato il: 18/06/2017 21:23:11

Nel frigo ci sono i Led sigillati, quindi niente fotoaccoppiatore artigianale ma in ogni caso nel congelatore non ci sono lampadine... Come si fa ???



---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!



inventoreinerba
GigaWatt


Gruppo:Utente
Messaggi:3680

Stato:



Inviato il: 18/06/2017 21:51:16

potresti mettere due microswitch ,non dalla parte dove si apre,ma dalla parte opposta, dalla parte della cerniera.



calcola
GigaWatt


Gruppo:Utente
Messaggi:4435

Stato:



Inviato il: 18/06/2017 22:24:32

sensori di apertura magnetici, poco invasivi e facilmente removibili, li piazzi con un buon binastro



---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.



calcola
GigaWatt


Gruppo:Utente
Messaggi:4435

Stato:



Inviato il: 18/06/2017 22:38:47


CITAZIONE

perchè mettere la resistenza da 5k


perché dopo molte eccitazioni e spegnimenti la fotoresistenza conduce un po' anche senza eccitazione. La resistenza da 5K aiuta a tenerla a zero se non vi è luce. Questo vale se si collegano a porte digitali che hanno solo due livelli logici, 1 o 0, se si collegano a porte analogiche il problema non si pone è sufficiente impostare una soglia più alta. Io quei sensori di "presenza energia" li collego sempre a porte digitali anche per non sprecare le poche porte analogiche degli ads



---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.



BellaEli

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3286

Stato:



Inviato il: 19/06/2017 02:53:22

CITAZIONE (calcola, 18/06/2017 22:24:32 ) Discussione.php?214604&5#MSG66

sensori di apertura magnetici, poco invasivi e facilmente removibili, li piazzi con un buon binastro

Ma parli di contati REED o di quelli normalmente utilizzati nei sistemi di allarme ?
Considerando che nella guarnizione c'è una banda magnetica potrei pensare anche a dei sensori Hall ma non li ho mai usati, non so quanto siano sensibili, il campo generato dalla banda è davvero esiguo...
Se installo dei sensori che rilevano la porta aperta devono poter rilevare anche la porta non perfettamente chiusa in modo da inviare un qualche tipo di allarme !

Oggi ho montato la ventola nel sottotetto e, se in mano produce una rumorosità di 10, montata sul tubo di aspirazione produce una rumorosità di 100 !

Che p@@@e... Mi tocca realizzare un altro silenziatore come quello nel bagnetto... Tuttavia questa volta so già cosa fare e che risultati otterrò !

Domani ordino EPS e ADC, vi terrò aggiornati.

A proposito, cosa cambia tra 12 e 12E nei link suggeriti da Calcola/Riccardo ?



---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!



calcola
GigaWatt


Gruppo:Utente
Messaggi:4435

Stato:



Inviato il: 19/06/2017 05:35:34

https://nettigo.eu/system/images/1956/original.png?1481811503

http://www.alselectro.com/images/esp12.jpg

Il 12E e il 12F hanno più porte, se per lo sviluppo usi un nodemcu 1.0 che monta un 12E, hai a disposizione tutte le porte del 12E. Il problema sorge nel momento in cui vuoi passare ad una millefori, la piedinatura degli esp8266 non é compatibile con la millefori e bisogna usare questa interfaccia

http://s2.electrodragon.com/wp-content/uploads/2015/01/Wi12-breakout.jpg
Dove, come vedi, mancano i piedini bassi, quindi all'atto pratico non vi é differenza. A meno che non vuoi costruirti un tuo pcb in cui saldi direttamente l'esp8266.

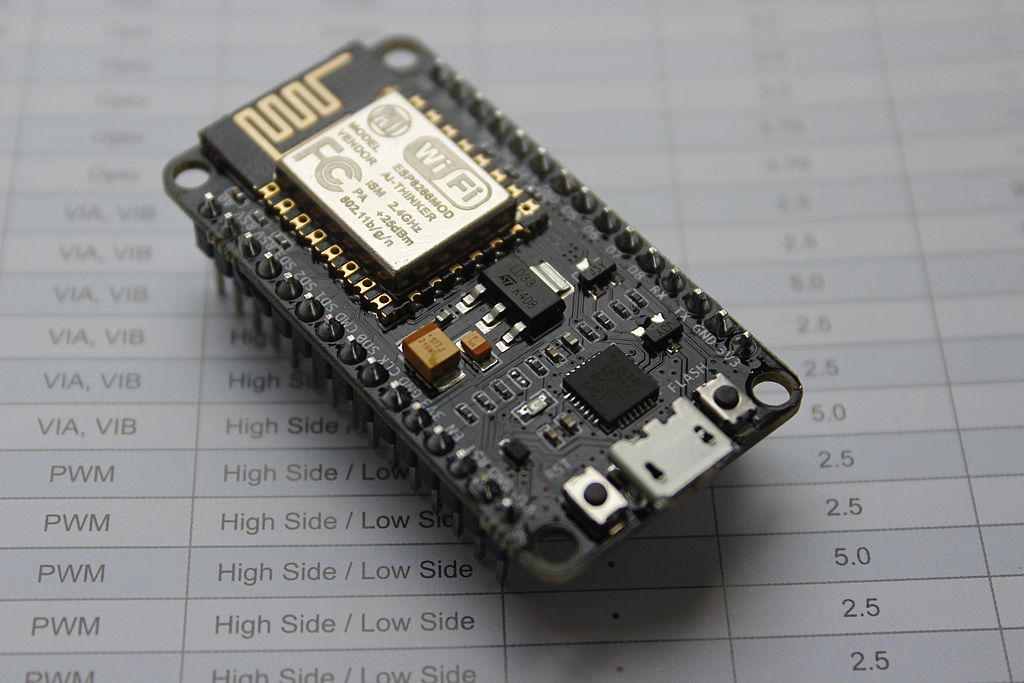

Se invece nella scheda finita lasci il nodemcu 1.0

https://1.bp.blogspot.com/-BLq1aICYHos/VXvfon8emRI/AAAAAAAAAVI/jdHmKFoDAO4/s1600/NodeMCU_DEVKIT_1.0.jpg


Ha la piedinatura compatibile con le millefori e il problema non si pone e puoi sfuttare tutte le porte del 12E.

Con i wemos che usa riccardo

http://i.ebayimg.com/00/s/ODAwWDgwMA==/z/fo8AAOSwZ1BXcPXw/$_35.JPG

I piedini bassi non sono sfruttati



Modificato da calcola - 19/06/2017, 05:47:19


---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.



inventoreinerba
GigaWatt


Gruppo:Utente
Messaggi:3680

Stato:



Inviato il: 19/06/2017 14:19:58

quello che a noi interessa sapere è il consumo del frigorifero nelle 24h
con dispositivi di risparmio e il consumo nelle 24h senza dispositivi di risparmio (ventola e raffreddamento ad acqua)
a complicare le cose ci sono l'apertura della porta e la variazione della temperatura ambiente.
purtroppo contro queste complicazioni non possiamo fare nulla. anche se registriamo con arduino l'apertura della porta e magari il successivo avviarsi del motore come lo inseriamo nel calcolo dei consumi?
secondo me la prima cosa da fare è rilevare i consumi con funzionamento normale nelle 48 ore ( utilizzando un misuratore di consumi o arduino) e successivamente rimisurare i consumi con i dispositivi di risparmio inseriti.Quindi ripetere ancora le 2 misurazioni.



BellaEli

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3286

Stato:



Inviato il: 19/06/2017 16:30:35

Si e no...

Nel senso che ho visto molte persone chiedersi: chissà se fosse possibile riscaldare ACS col frigo... quanta acqua si riuscirebbe a riscaldare ? A che temperatura ?

Ma ci sono altre domande a cui è difficile rispondere:
- Giornalmente quanto tempo sta acceso il motore di un frigo ?
- Quando si apre una porta di quanto sale la temperatura all'interno del frigo/congelatore ?
- Quanto tempo impiega il compressore per ripristinare la temperatura corretta ?
- Quanto influsice una ventilazione forzata sulla temperatura della serpentina ?
- E un eventuale raffreddamento ad acqua quando influisce sul rendimento ?
- Ci sono problemi a raffreddare troppo la serpentina posteriore ?
- Cos'altro è possibile fare per migliorare le cose ?

Insomma, da una semplice sostituzione il progetto si sta trasformando in un vero laboratorio di test !!!

Elix



---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!



inventoreinerba
GigaWatt


Gruppo:Utente
Messaggi:3680

Stato:



Inviato il: 19/06/2017 16:58:28

ok.
a me interessa particolarmente se è possibile scaldare acs
con la serpentina e se il raffreddamento della serpentina può diminuire il consumo del frigo.
ho visto che per raffreddare la serpentina usi un tubicino con acqua corrente accoppiato alla serpentina.
si potrebbe fare anche in un altro modo : costruire un tubo intorno al primo metro e mezzo di serpentina che esce dal compressore ,il tratto più caldo; e farci correre dentro acqua fresca in controcorrente.
(so che adesso hai già tanta carne al fuoco ma se un giorno finisci i lavori magari puoi provare anche questa)
si può fare con un tubo di rame da 1,5m, diritto,tagliato per il lungo e poi risaldato con il saldatore a stagno dopo averlo messo intorno al tratto rettilineo della serpentina che esce dal compressore.
l'estremità inferiore va chiusa con acquastop ,l'estremità superiore si può lasciare aperta.
sul tubo di rame vanno innestati 2 tubicini di rame per la circolazione dell'acqua di raffreddamento.
il raffreddamento ad acqua corrente del primo metro di tubo dovrebbe essere sufficiente per raffreddare del tutto il gas.
certo che per fare tutte queste prove dovresti avere un frigorifero libero dai mobili.(e magari essere single )



inventoreinerba
GigaWatt


Gruppo:Utente
Messaggi:3680

Stato:



Inviato il: 19/06/2017 17:00:47

io credo che non ci siano problemi a raffreddare troppo la serpentina posteriore ma bisognerebbe sentire un frigorista.
c'è un frigorista?



BellaEli

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3286

Stato:



Inviato il: 19/06/2017 17:22:33


CITAZIONE

ho visto che per raffreddare la serpentina usi un tubicino con acqua corrente accoppiato alla serpentina.

Si, mi sono chiesto anch'io come era meglio ottimizzare il tutto in modo semplice e senza rischi, anche perchè il frigo è nuovo e in garanzia...

Onestamente fare una saldatura lunga 1 metro su un tubo contenente gas di cui non ne conosco le caratteristiche vicino a materiale isolante facilmente intaccabile dal calore non me la sono sentita...
Inoltre non so se il tubicino verniciato resiste bene al contatto con l'acqua h24...

Una prima idea a cui avevo pensato era quella di realizzare un fascio di tubi intorno al tubicino ma poi c'era la difficoltà di realizzare i relativi collettori...

Inizialmente anche io volevo raffreddare solo il tubicino iniziale ma la difficoltà di realizzare un collegamento mobile a 1,8 metri di altezza senza aluna possibilità di ispezionare il collegamento stesso mi ha spinto a portare il tubicino in basso e ora dopo fatto credo sia la soluzione mogliore...
in questo modo sono certo di raffreddare tutta la serpentina, se l'acqua che vi scorre all'interno, "sempre" (con la RamPump non ha senso limitare la circolazione alla sola accensione del compressore), è sufficientemente fredda il frigo avrè la parete posteriore con dispersione una dispersione termica minore...
E' come se la serpentina aiutasse il frigo a restare freddo !

Alla fine l'accoppiamento con l'alluminio sembra funzionare davvero bene... diventa un unico blocco alla stessa temperatura.

CITAZIONE
c'è un frigorista?

Credo che se anche ci fosse non saprebbe rispondere... !

Elix



---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!
