Bilanciatore batterie controllato con Arduino
FinePagina

saviothecnic

Avatar
MegaWatt


Gruppo:Utente
Messaggi:379

Stato:



Inviato il: 12/04/2019 09:22:17

CITAZIONE (Claudio, 11/04/2019 10:39:57 ) Discussione.php?214638&3#MSG44


Si il circuito serve a risparmiare bilanciatori, se ne servono 2 va be, ma se ne hai bisogno 5 o 6 la spesa cambia.

A ok credevo aggiungesse anche altre opzioni tipo verifica remota della batteria

Allora uno quello del Link inizio ad ordinarlo
Che da quello che ho capito per 30€ meglio averlo
visto quello che costano le batterie.

Meglio che le trattiamo bene più campano e meglio è

Adesso grazie alla tua delucidazione ho capito a cosa serve
prima a dire il vero non ne sapevo neanche esistenza

Meglio spendere qualche € in piu oggi e trattare bene le batterie
che poi per risparmiare qualcosa ci troviamo a cambiarle prima del previsto.

CITAZIONE (Claudio, 11/04/2019 10:39:57 ) Discussione.php?214638&3#MSG44

Il bilanciatore non è obbligatorio, ma sicuramente utile perché le batt.
in serie per loro natura prima o poi si sbilanciano, TUTTE.

Si si ovvio niente è obligatore come manco il desolfatore ma ho caito
che meglio spenderli sti soldi.
La mia idea finale e di avere sotot i 20Kw d'accumulo quindi sicuramente se trovo offerte altri due tre pacchi in parallelo gli montero.
Credo nel imminente se trovo qualcosa installero altri due pacchi batterria in parallelo faro i conti se meglio comprare altri due bilanciatori o realizzare questo circuito

Diciamo che altri due costano 60€ il circuito dovrebbe cosatare molto meno di 60
per iniziare a convenire è ovvio che dal 4 in poi sicuro conviene farlo.

Anche se non è tanto per il costo del circuito ma piu che altro
per la semplicita e compatezza di cablaggio di dover collegare un singolo bilanciatore per ogni pacco ansiche fare il cablaggio con la scheda relè gestita da arduino



---------------
FV Inverter SolarEdge con Ottimizzatori
FV Inverter EASUN POWER 5000W ISolar SMK 5KW "Rimarchiato PIP 5048MK"
Gestito con SolPipLog e automazioni tramite NodeRED e Domoticz
Banco Batterie 8 Elementi 4S 2P GENESIS 12TD100F4
Con Bilanciatori/equalizzatori HA02 e HA12 BT
3 Isole Luci con muro batterie 18650 Litio 1.8A 64P 3S
Muro Batterie 18650 Litio 1.8A 72P 15S
Con Bilanciatori 4XHA12 BT e DalyBMS Supervisione DalyLog/Domoticz
Connessi in paralelo al banco Piombo AGM
Gestione Sgancio con SRV1000 e DalyBMS/DalyLog



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:13061

Stato:



Inviato il: 12/04/2019 11:48:35

A sicuramente per comodità di connessione vince a mani basse un bilanciatore ogni banco, non vi è dubbio, ma con Arduino in più ci giochi.
Faccine/bounce.gif



---------------
Inverter Zucchetti HYD6000-ZSS, 5250W pannelli, 14kWh lifepo4.



kamaleon

Avatar
KiloWatt


Gruppo:Utente
Messaggi:208

Stato:



Inviato il: 29/06/2019 19:39:24

E' molto interessante quello che hai fatto.
inizio a studiarci

Riesci anche a leggere la tensione di ogni singola batteria?
I relè elettricamente come vengono collegati alle batterie per poterle bilanciare?

grazie



---------------
ISOLA 24 pannelli mono da 185W ( 4,4KW )
banco batterie 4+4 AGM da 490Ah @ 48V
INVERTER AX M 5000-48 firmware 72.60/4.10



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:13061

Stato:



Inviato il: 29/06/2019 20:06:52

No, Arduino fa solo da temporizzatore, eccitando i gruppi di 5 relay per ogni banco, ho scelto un'ora per banco con 10 secondi di sosta fra un banco e l'altro.



---------------
Inverter Zucchetti HYD6000-ZSS, 5250W pannelli, 14kWh lifepo4.



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:13061

Stato:



Inviato il: 29/06/2019 20:12:14

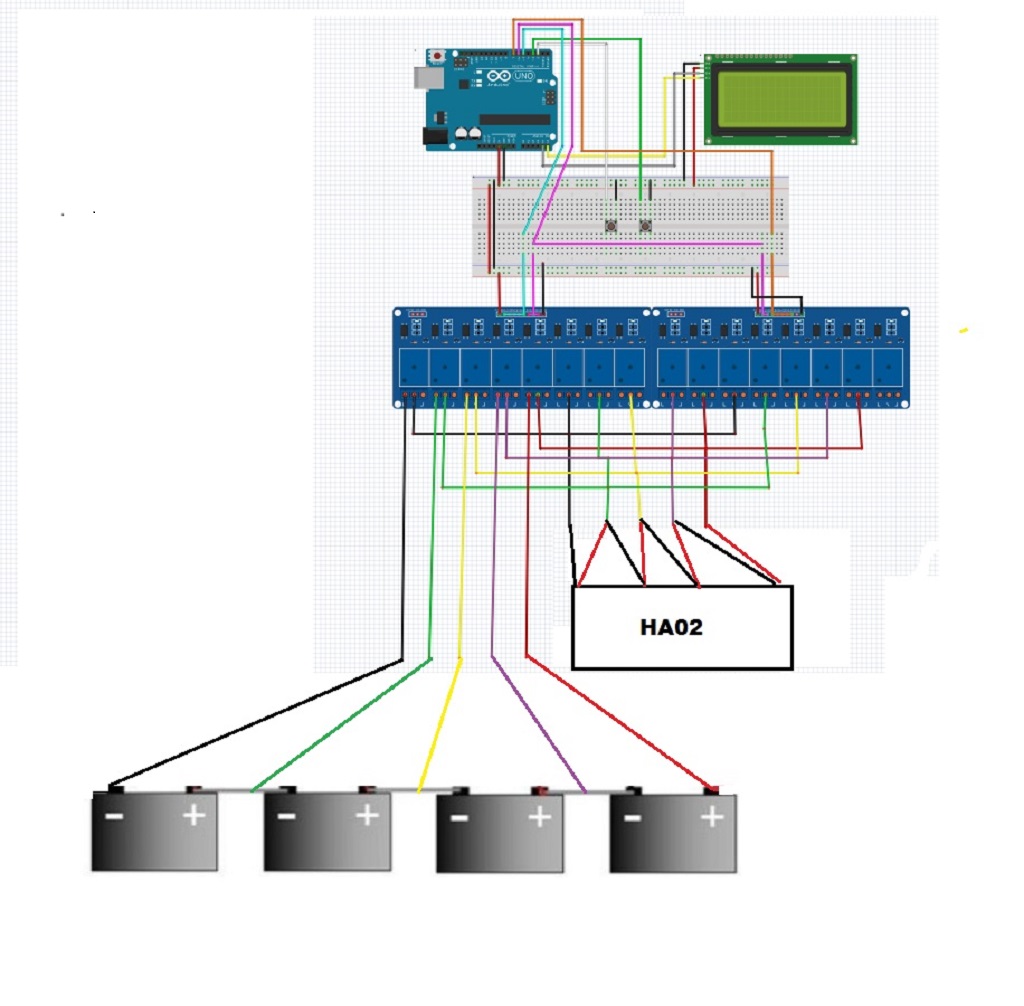

Il circuito è questo e va ripetuto per ogni banco.

Ho 5 banchi un solo bilanciatore.

Questo è per 3 banchi




Immagine Allegata: Bilanciatore-1.jpg

ForumEA/U/Bilanciatore-1_1.jpg



---------------
Inverter Zucchetti HYD6000-ZSS, 5250W pannelli, 14kWh lifepo4.



kamaleon

Avatar
KiloWatt


Gruppo:Utente
Messaggi:208

Stato:



Inviato il: 29/06/2019 20:40:42

Ok ora ho capito, hai acquistato un HA02 e lo fai lavorare tramite il timer sui vari banchi

Quindi non ti preoccupi più delle tensioni, oppure hai altro che le controlla? se hai problemi di bilanciamento chi ti avvisa?

Non sarebbe male la lettura delle singole batterie e portarla a dispay....

hai messo un fusibile fra relè e batteria?

ciao e grazie della spiegazione



Modificato da kamaleon - 29/06/2019, 21:03:50


---------------
ISOLA 24 pannelli mono da 185W ( 4,4KW )
banco batterie 4+4 AGM da 490Ah @ 48V
INVERTER AX M 5000-48 firmware 72.60/4.10



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:13061

Stato:



Inviato il: 30/06/2019 01:14:24

Le tensioni le controllo periodicamente, ogni 2/3 mesi, max 0.1V di differenza su 20 elementi, faccio una scarica completa a 47V a Ottobre con ricarica immediata con ENEL e una a ad Aprile, per il momento facendo le Faccine/punk.gif le mie FIT100 del 2012 non mostrano cedimenti.



---------------
Inverter Zucchetti HYD6000-ZSS, 5250W pannelli, 14kWh lifepo4.



kamaleon

Avatar
KiloWatt


Gruppo:Utente
Messaggi:208

Stato:



Inviato il: 01/07/2019 12:34:31

Ciao Claudio o gli altri della discussione,

ho capito che hai usato 5 serie di relè per banco collegati a rispettivi fili del equalizzatore.

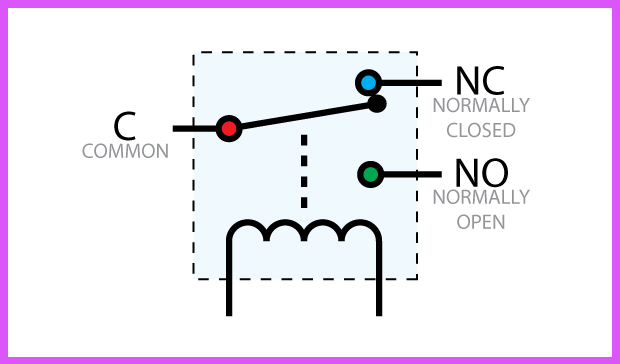

rispetto al disegno allegato i fili dell'equalizzatore vanno sull'entrata C del relè e le uscite - che vanno ai rispettivi poi delle batterie - al NO
ed in parallelo a questa serie di 5 relè una altra per il secondo banco e così via fino al terzo....

Se uno ha solo due banchi potrebbe usare una sola serie di relè? utilizzando le due uscite NC e NO da attivare con arduino? oppure tu hai voluto creare una pausa fra il passaggio da un banco all'altro e se ti va di spiegarmelo per quale motivo?

hai interposto un fusibile tra batteria e relè a protezione dell'equalizzatore?

grazie della tua risposta, ma prima di combinare guai preferisco chiedere



Immagine Allegata: SetWidth620-2015-rele-5.png

ForumEA/U/SetWidth620-2015-rele-5.png



---------------
ISOLA 24 pannelli mono da 185W ( 4,4KW )
banco batterie 4+4 AGM da 490Ah @ 48V
INVERTER AX M 5000-48 firmware 72.60/4.10



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:13061

Stato:



Inviato il: 01/07/2019 17:18:20

In teoria si e si potrebbero usare anche solo 3 relay, lasciando i capi + e - 48V sempre connessi tanto sono tutti in parallelo, ma siccome non c'è documentazione del funzionamento del bilanciatore ho preferito fare, stacco tutto per N secondi, lui si resetta e riattacco sul nuovo banco.

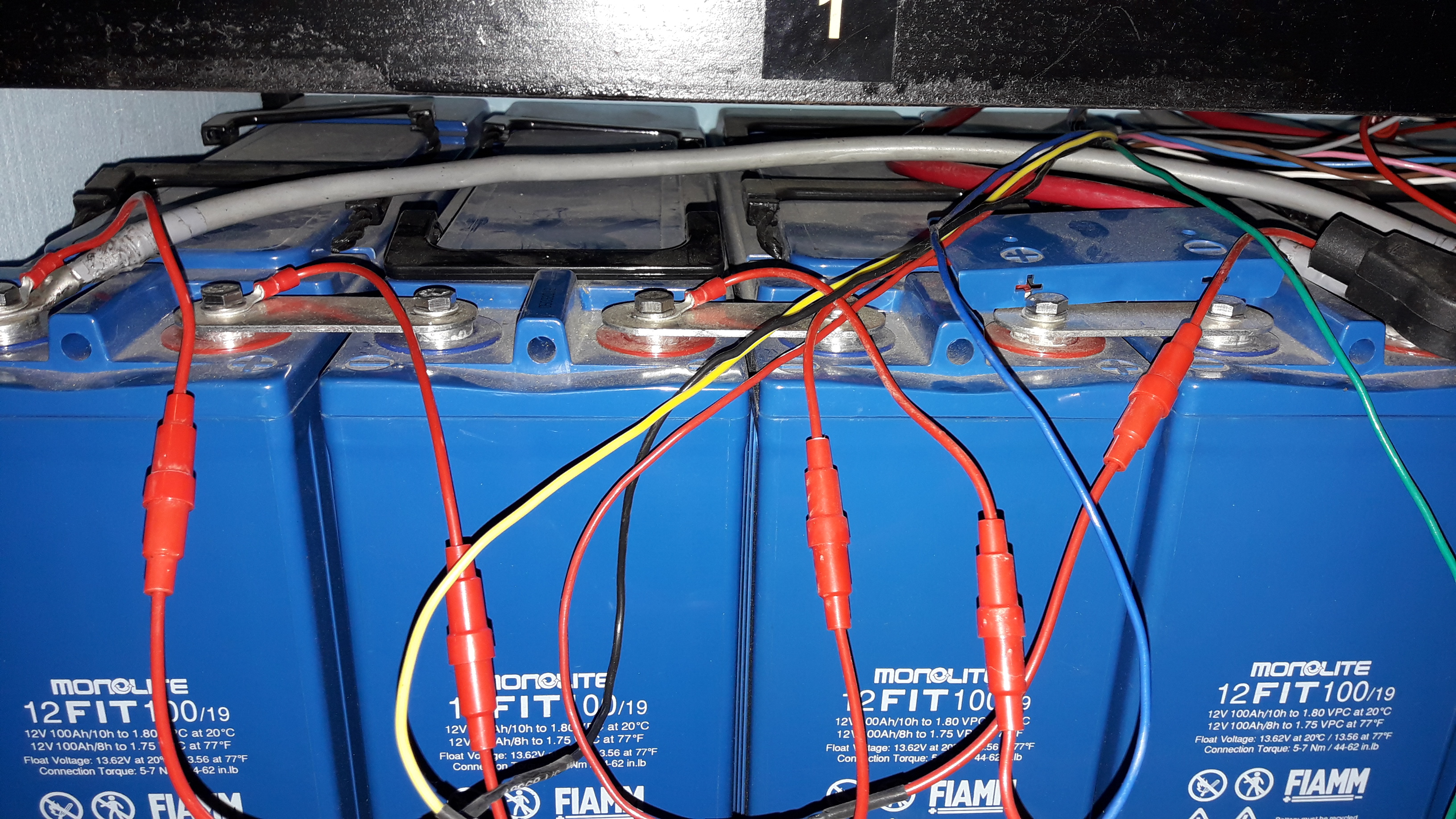

Per i fusibili si, uno per ogni cavetto direttamente sulle batterie, inizialmente avevo fuse da 800mA ma siccome ne ho trovati 3 su 25 bruciati li ho alzati a 1A, nessun problema.



Immagine Allegata: Fusibili.jpg

ForumEA/U/Fusibili_1.jpg



---------------
Inverter Zucchetti HYD6000-ZSS, 5250W pannelli, 14kWh lifepo4.
