Fattore di potenza negli inverter
FinePagina

sonico

Avatar
KiloWatt


Gruppo:Utente
Messaggi:172

Stato:



Inviato il: 08/12/2018 23:43:29

Qui è spiegato tutto bene: LINK



---------------
6 poly 280w. 16 celle LiFeYPO4 Winston da 90Ah.



sonico

Avatar
KiloWatt


Gruppo:Utente
Messaggi:172

Stato:



Inviato il: 09/12/2018 13:18:27

Quindi ecco cosa intendono con inverter a cos(phi)=1...
Quando la potenza in uscita assume valori sufficientemente elevati, tensione e corrente sono perfettamente in fase.
Ho ripescato un file generato dal mio ex PIP(GK) e ho calcolato il cos(phi) in uscita tramite la formula cos(phi)=Preale/Papparente (che guarda caso, sono le prime due grandezze che il PIP ci restituisce col comando QPIGS) e effettivamente, quando l'uscita sale, diciamo già verso i 1000W, il cos(phi) è molto vicino a 1!!

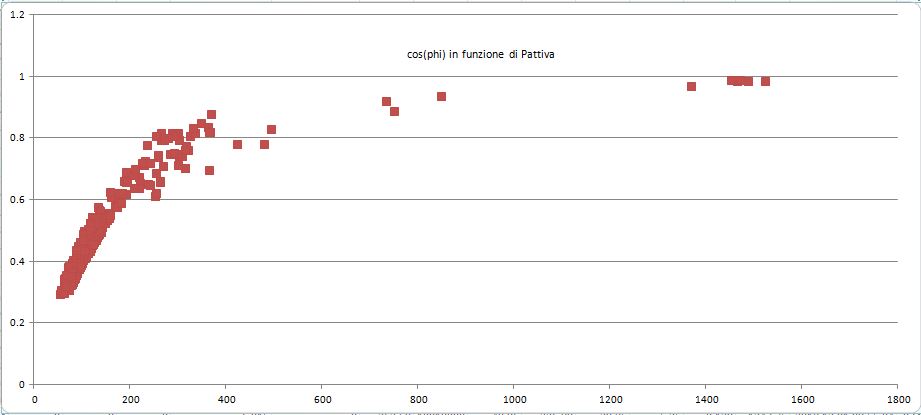

Per evidenziare questo, ho messo in grafico il cos(phi) rispetto alla potenza reale in uscita, si vede bene questo comportamento:



Immagine Allegata: cosPHI.JPG

ForumEA/T/cosPHI.JPG



---------------
6 poly 280w. 16 celle LiFeYPO4 Winston da 90Ah.



AlessandroT

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4424

Stato:



Inviato il: 09/12/2018 13:34:42

Ok adesso iniziamo a capire quindi con bassi assorbimenti il fattore di potenza è molto basso per poi alzarsi man mano l assorbimento sale per avvicinarsi ad 1 circa con 1000 watt di assorbimento di contro avvicinandosi a 0 con assorbimento basso, allora questo è dovuto ai condensatori Dell uscita del Pip che sfasano la corrente specialmente con bassi assorbimenti quindi naturalmente in proporzione più sale l assorbimento e più i condensatori diventerò piccoli per quasi annullarsi dai 1000 watt in più. Allora magari in queste nuove versioni di Pip hanno ridimensionato questi condensatori per avvicinare il fattore di potenza ad 1.



---------------
6 poly 250w. Bella stagione 4 sotto inverter pip 3024 e 2 sotto boiler 24v, inverno tutti sotto inverter. 12 batterie epzs 180ah con densità acido abbassata da 1,28 a 1,24



AlessandroT

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4424

Stato:



Inviato il: 09/12/2018 13:46:43

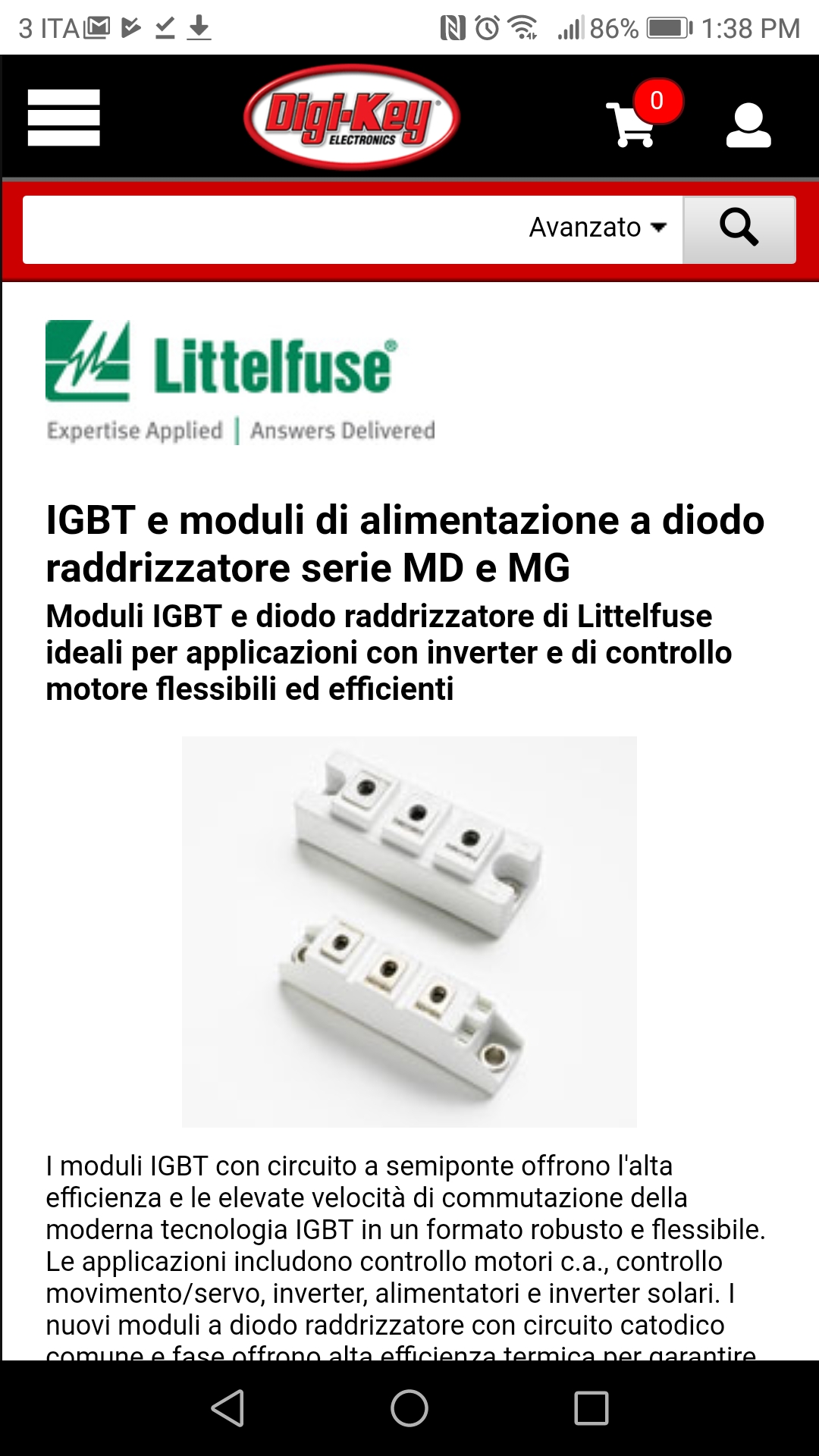

Oppure hanno cambiato gli ibgt Dell inverter con qualcuno di più efficiente LINK
Certo questa è una mia supposizione



Immagine Allegata: Screenshot_20181209-133854.jpg

ForumEA/T/Screenshot_20181209-133854.jpg



---------------
6 poly 250w. Bella stagione 4 sotto inverter pip 3024 e 2 sotto boiler 24v, inverno tutti sotto inverter. 12 batterie epzs 180ah con densità acido abbassata da 1,28 a 1,24



westboy82
milliWatt


Gruppo:Utente
Messaggi:1

Stato:



Inviato il: 04/12/2023 17:38:09

Buonasera e scusate l'ignoranza. Ma mi spiegate dunque quando è sera e i pannelli non producono, ed ho finito le batterie, è normale che prelevando dalla rete ho delle letture del genere come in foto allegata, ovvero dal contatore un PF di 0,48 ed in uscita dall'inverter un PF di 0,94?
(a sx il contatore dalla rete ed a dx il contatore alle utenze)

Grazie mille.

Scarica allegato

Immagine 2023-12-04 173657.png ( Numero download: 26 )



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15066

Stato:



Inviato il: 04/12/2023 19:52:30

il contatore verso le utenze ti misura il PF delle utenze, quello fra contatore e inverter ti misura il PF in ingresso all'inverter cioè ti misura il filtro di rete dell'inverter, ma se fai i conti Volt*Ampere tutti e due si fanno fregare perché i conteggi li fanno a PF1 non sono strumenti che adattano i conteggi in base al PF, lo fanno solo vedere, infatti in quello verso casa l'errore è minore.

Non può essere che uno indica 6.92A e l'altro 3.56A, si fanno fregare dalla corrente apparente.

Dal contatore 225.7V*6.92A=1561W lui invece indica 755.8W
Verso casa 226.5V*3.56A=808.6W lui invece indica 767.7W

Fai questa prova stacca un momento i carichi lasciando alimentato l'inverter solo con la rete e leggi cosa indica quello fra Enel e inverter.



Modificato da Claudio - 04/12/2023, 20:02:17


---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.
