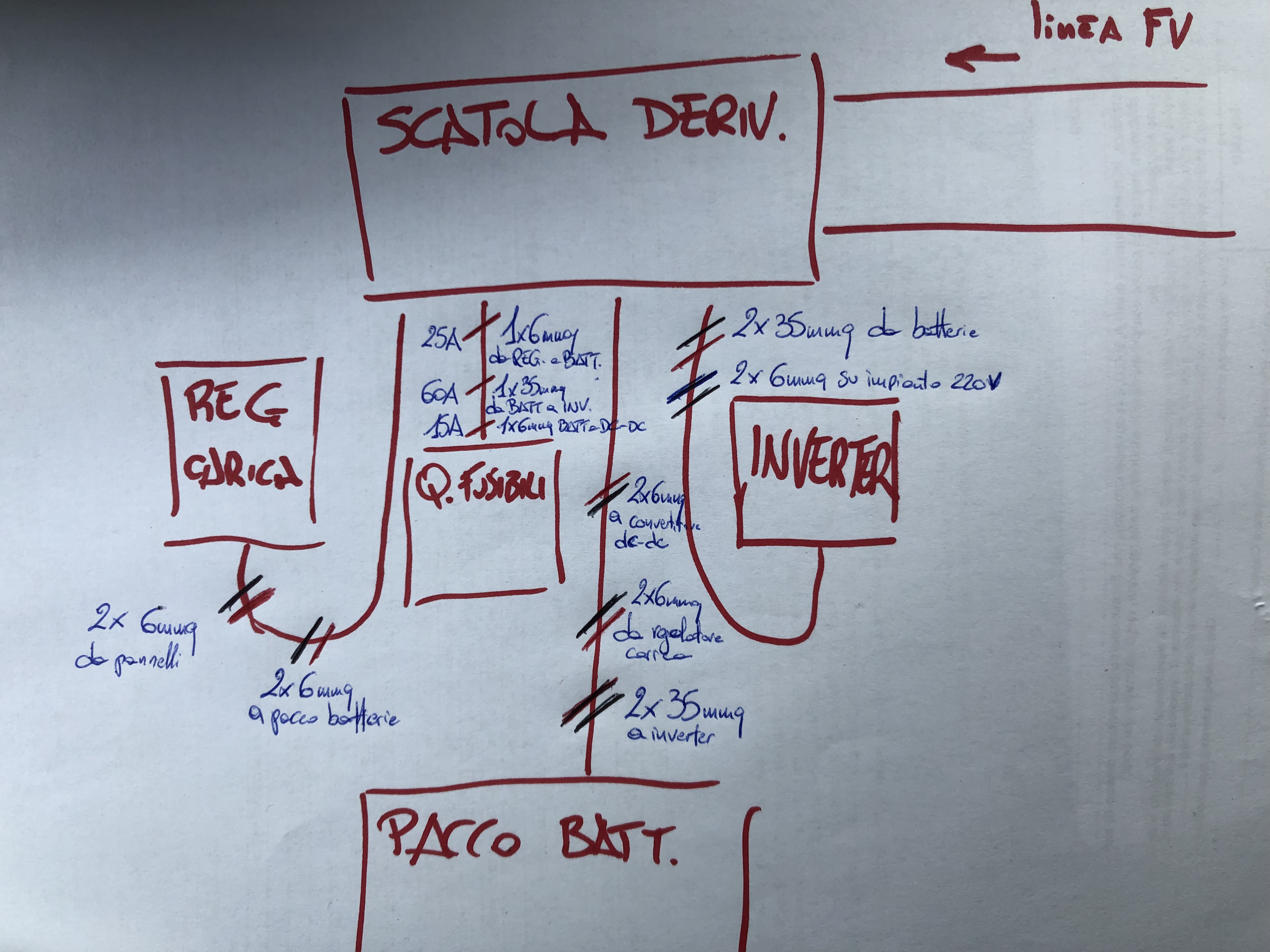

Ciao a tutti, oggi in pausa pranzo mi sono messo a fare qst piccolo schema per la disposizione di tutta la roba😅 c’è scritto anche dimensionamento cavi e fusibili... può andare? Consigli per migliorare?

Immagine Allegata: AE123258-C83F-47EA-91ED-9B3366F64DF8.jpeg


Cristian una domanda sul tetto hai 6 pannelli, quanti fili scendono? Che lunghezza sono? Dovrebbero arrivare 3 coppie di cavi da 6 o sbaglio? Se è così va bene dopo dalla scatola di derivazione al regolatore di carica hai bisogno un cavo da 10 e dal regolatore di carica alle batterie hai bisogno un cavo da 16 perché già li le correnti iniziano ad essere elevate.

Per il resto mi sembra tutto ok

Io avevo pensato di mettere un quadretto con i fusibili nel tetto e far scendere giù soltanto due fili collegando i paralleli dei pannelli insieme. Sbaglio?

Si puoi far scendere solo i 2 fili ma io ti consiglio di mettere un cavo da 10 per fare questo tragitto diciamo che con il 6 sei al limite.

Ok volendo posso passare anche il 16 che tanto recupero dal impianto di ora.. grz

Se lo recuperi va benissimo se devi acquistarlo è sprecato. Dal regolatore alle batterie il 16 va benissimo.

I fusibili per ogni coppia di pannelli avevo pensato a 15A vanno bene??

Cristian mi sembra che i tuoi abbiano una corrente di 6 A e naturalmente in serie la corrente non cambia raddoppia solo la tensione quindi vanno benissimo da 10A

Si sì giusto..quindi a livello impiantistico ci siamo. Invece nel pacco batterie per mettere i fusibili tra un pacco è l altro da 4batterie cosa mi consigli di mettere e soprattutto ci sono dei porta fusibili in linea con il cavo o devo mettere gli stessi che ho nel quadro??grazie

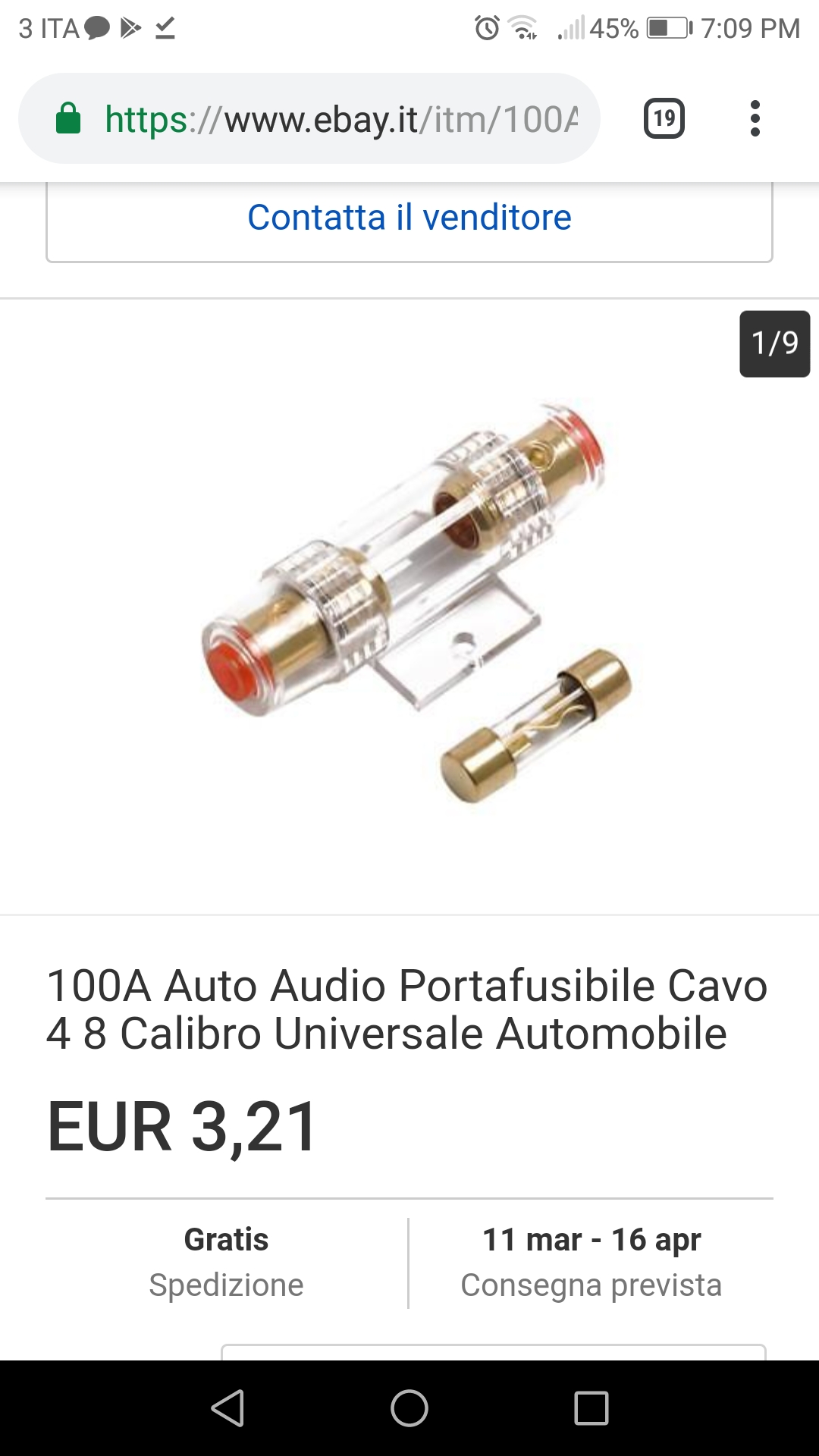

Se vuoi mettere un fusibile direttamente sul cavo puoi usare uno di questi che solitamente si usano negli impianti audio per auto

Immagine Allegata: Screenshot_20190219-190903.jpg

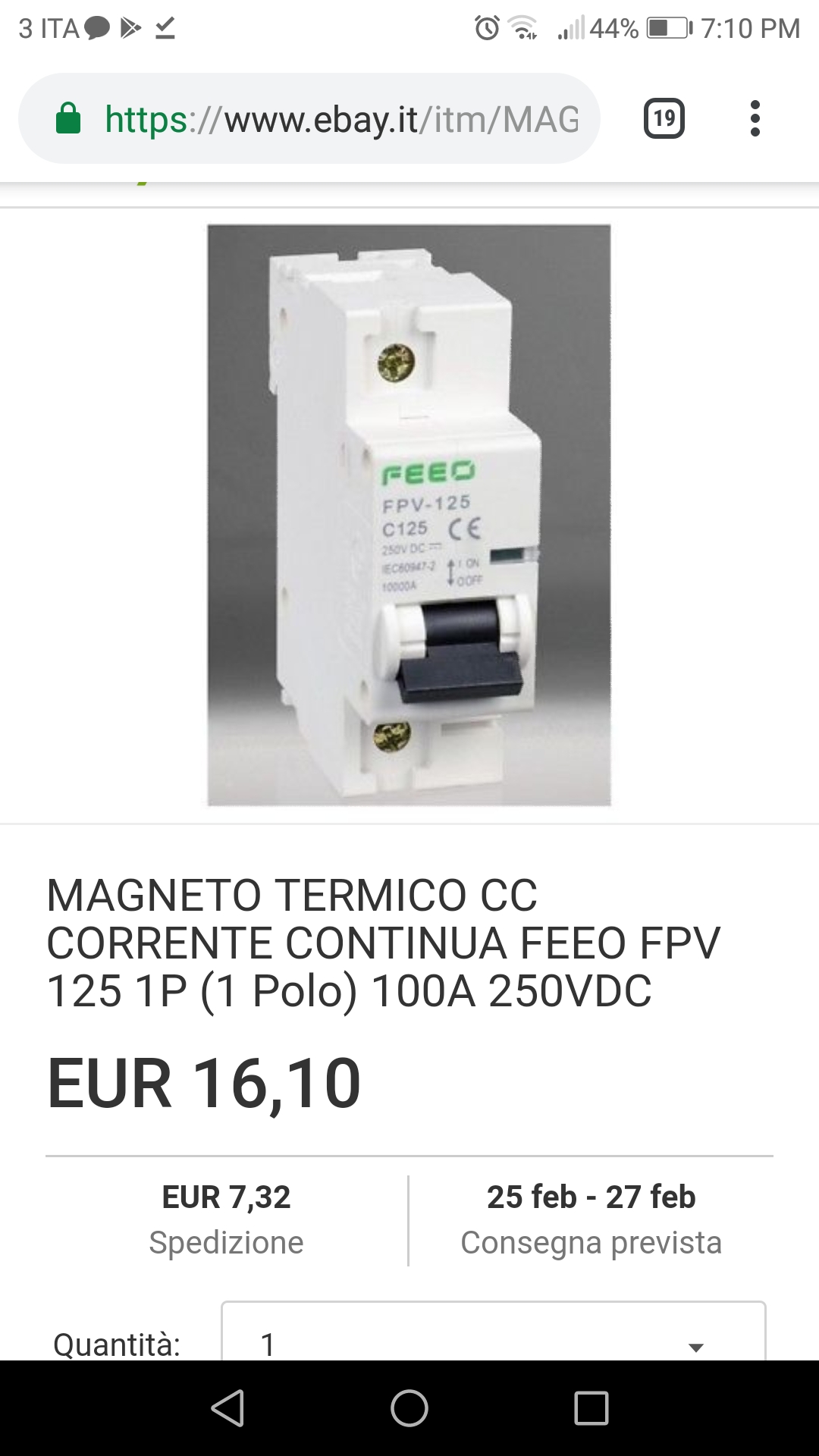

Altrimenti uno di questo su barra din che in realtà è un magnetotermico per 100A diciamo come un fusibile, diciamo che ha il vantaggio di poter disconnettere il pacco batterie ma anche il piccolo svantaggio che si può guastare (con tutti i problemi che possono nascere sul regolatore in caso di distacco delle batterie, ma è un opzione remota) e ha un piccolissimo assorbimento

Immagine Allegata: Screenshot_20190219-191056.jpg

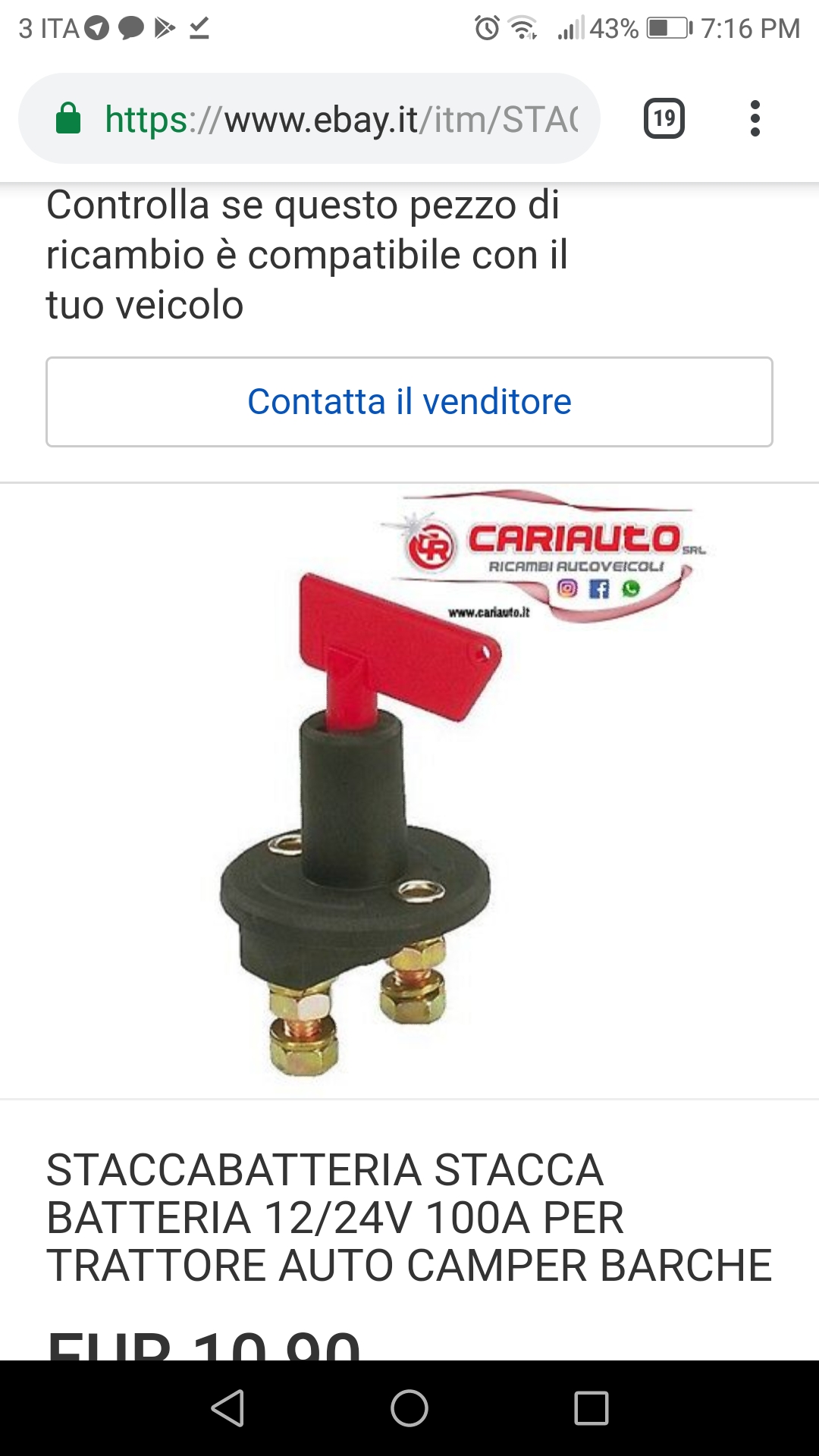

Altrimenti un fusibile seguito da uno staccabatterie di questo

Immagine Allegata: Screenshot_20190219-191653.jpg


Sennò se porto i due fili di ogni pacco batterie, sono 3 pacchi da 4 batterie quindi ho 6 fili, li porto ad un quadretto (1metro di cavo) dove metto i portafusibili e da lì poi metterò in parallelo i 3 pacchi batterie e parto con 2 cavi vado al regolatore e con due vado al inverter...

Si io ti consiglio di mettere i 3 banchi in parallelo sotto uno stesso fusibile e staccabatterie o magnetotermico che sia, naturalmente con i cavi di ogni banco della stessa lunghezza in modo da ripartire perfettamente la carica
