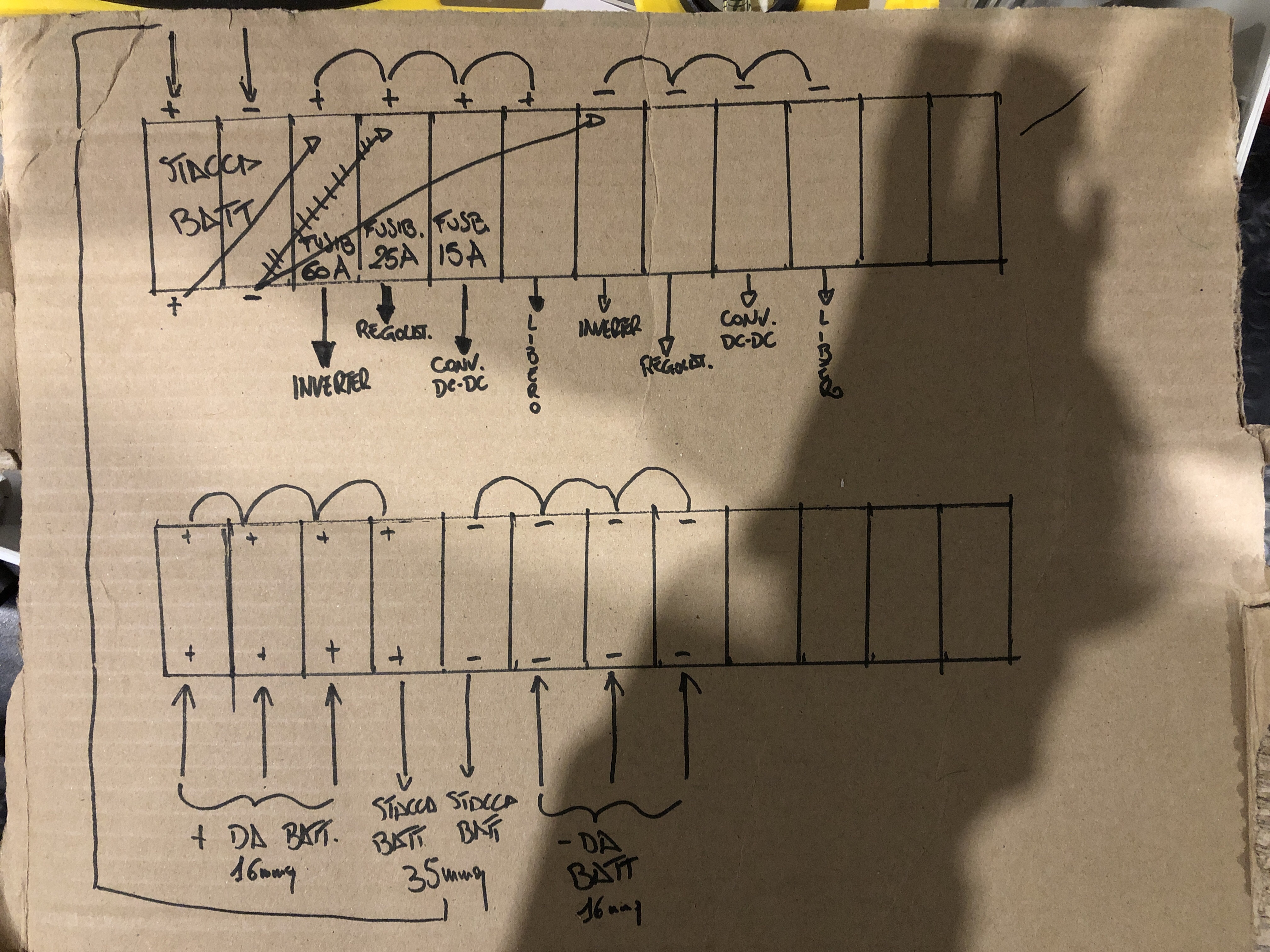

Schemi da cantiere.. 🤣

Immagine Allegata: image.jpg


Per quello che si può capire va bene

Il sezionatore da 100A sembra introvabile e costa comunque molto, ho optato per due fusibili da 100A, se ho bisogno di staccare corrente apro i portafusibili

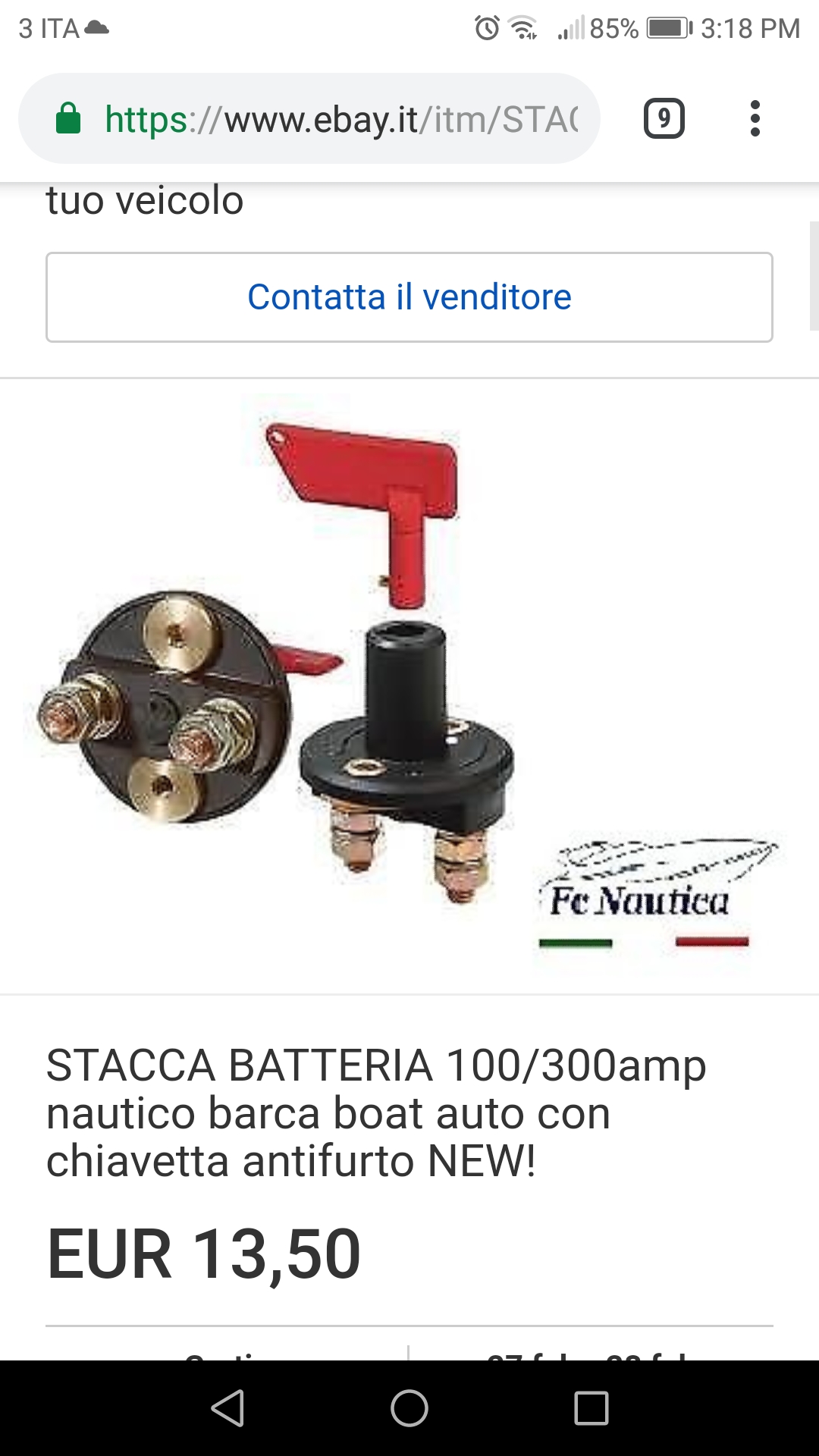

Puoi mettere anche uno di questi

Immagine Allegata: Screenshot_20190225-151812.jpg


Si questi li avevo visti ma preferisco qualcosa da poter mettere nel quadro, mi piacciono le cose precise😅, ho preso due fusibili 100A avviamento motore

News: mi ha mandato una mail il rivenditore dei pannelli, mi dice che il 5 marzo gli consegnano i pannelli ma invece che i 370w sono i 360, che costano meno, quindi quasi con il solito prezzo invece che 4 me ne mandano 6, per il regolatore non è un problema vero??? Supporta fino a 3200w a 48v

No Cristian per il regolatore non è un problema, l importante è settare la max corrente di ricarica.

Quella è settabile fino a 60 A se non ricordo male

Si tu devi settare 1/10 della capacità delle batterie, quindi 300Ah di batterie 30A si corrente di ricarica.

Buongiorno.. ho un problema, ho attaccato tutto però il regolatore mi legge 35v nelle batterie (che sono cariche ho misurato con il tester una per una) e in più mi da errore 04 cioè tensione batterie alta, qualcosa non mi quadra...😅

Quando attaccato il regolatore mi ero dimenticato di aprire il portafusibili e quando ho attaccato il + dai pannelli mi ha fatto un po’ di fiammata 😅 potrebbe avere danneggiato qualcosa?😅

Allora Cristian per prima cosa che tensione leggi ai capi del banco? Penso intorno ai 52 volt o sbaglio. Prima hai collegato le batterie e dopo i pannelli giusto. In automatico il regolatore dovrebbe impostarsi a 48 volt non penso che dovresti inserirlo manualmente, ma in ogni caso entra nel menu e controlla se hai qualche settaggio per la tensione dell impianto.

Ecco allora il tester purtroppo non ce l ho dietro perché L ho lasciato a lavoro.. venerdì sera misurai una per una le batterie ed erano tutte sui 12.5v, ho attaccato prima le batterie e poi i pannelli si, solo che pensavo di non avere i fusibile neo portafusibili e sono andato tranquillo,?quando ho messo il + dai pannelli mi ha fatto un po’ di fiammata. Il regolatore ha L autodiagnosi per verificare la tensione in ingresso.. non so se il problema è nelle batterie adesso, nel collegamento, oppure nel regolatore 😅🤔

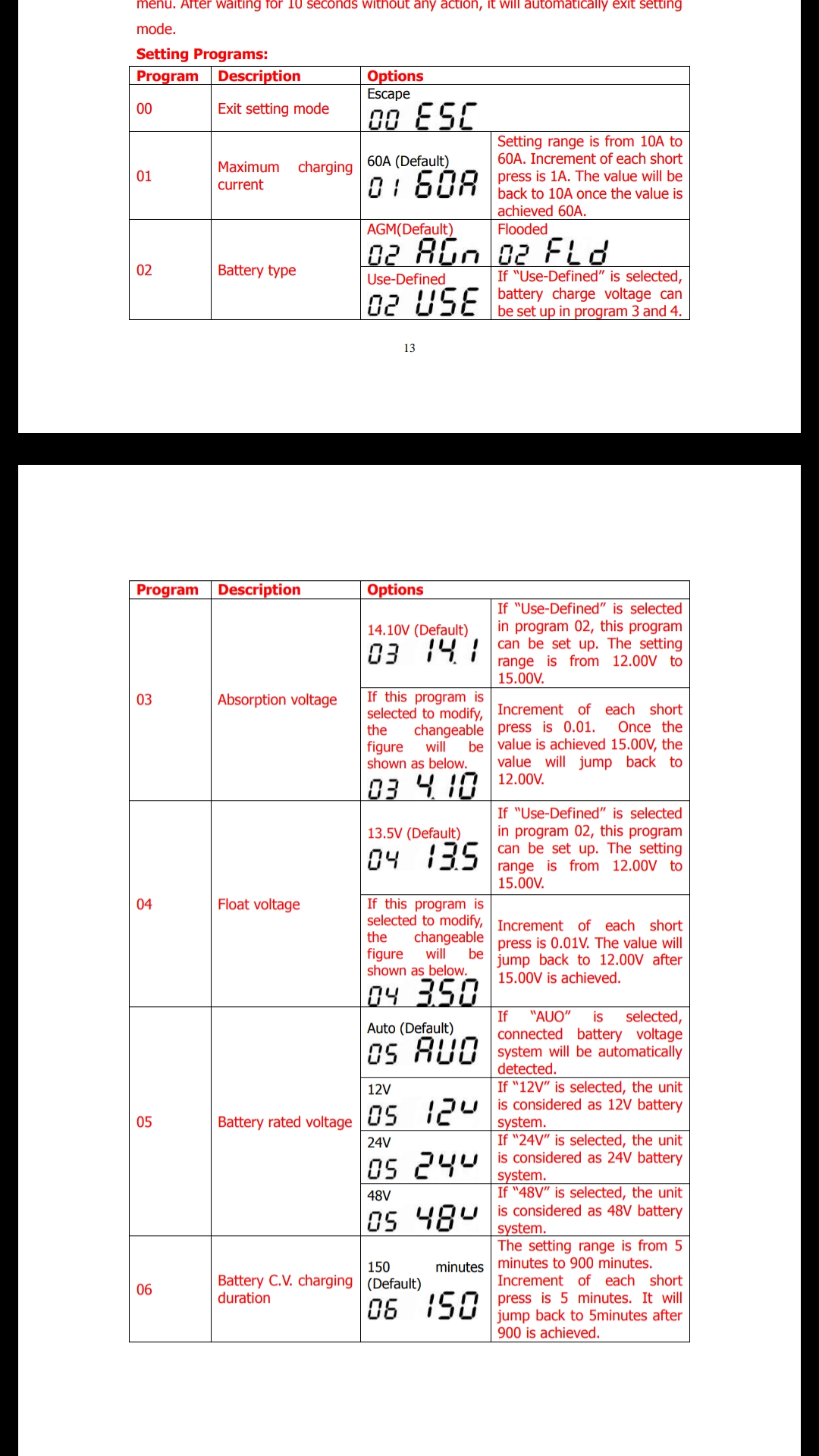

Impostazione numero 5 se è messo in auto riconosce già il voltaggio delle batterie altrimenti devi mettere tu 48 volt.

Immagine Allegata: Screenshot_20190303-131915.jpg


Azz Cristian senza tester è un po' difficile capire il problema, in ogni caso varia il settaggio del regolatore a 48 volt, ma mi sa che hai veramente 35 volt ai capi del regolatore, il regolatore ha un uscita per misurare direttamente la tensione delle batterie ai loro capi per evitare di avere misure falsare date dalla caduta di tensione, quindi potresti provare a collegare anche questa uscita alle batterie e vedere se ti dà anche questa tensione, quindi oltre a questo collegamento che già hai sulle batterie dovresti portarci altri 2 fili dal regolatore alle batterie . Riguardo lo scintillamento è normale, l importante è prima connettere le batterie e poi i pannelli.
