Pellettatrice anulare fai da te, GR1A
FinePagina

Tony malu
KiloWatt


Gruppo:Utente
Messaggi:143

Stato:



Inviato il: 27/08/2021 08:15:47

Ragazzuoli buongiorno 🙃 ho na domanda x voi maestri:avendo il grezzo in questione di esterno 240 e interno 160 x una anulare che spessore trafila mi consigliate? E x il motore può andare un 15 CV a benzina?



Gastoneg

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1273

Stato:



Inviato il: 27/08/2021 23:22:54

Saluti a tutti.
Per lo spessore della trafila devi stare sui 30mm, non ricordo la mia domani misuro, a spanne 5mm di cono e 25mm per i fori.
La mia internamente misura 180mm, se vai sotto a questa misura diventa difficile fare rulli e piastre dimensionati per lo sforzo che devono sopportare. Principalmente per i cuscinetti e rulli.
Se vedi le foto della mia ti rendi conto di quanta poca aria ti rimane.

Per il motore io uso un 13hp a benzina, se il materiale ha l'umidità giusta non ha nesun problema, ma se uso segatura troppo secca il motore si spegne per la fatica.
Se ti servono i disegni basta che tu chieda.
Ho anche se ti può andare bene piastra porta rulli superiore e inferiore già lavorate messe da parte per un errore di interasse rispetto alla misura della trafila.



Modificato da Gastoneg - 28/08/2021, 18:58:07


Gastoneg

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1273

Stato:



Inviato il: 28/08/2021 19:32:33

CITAZIONE (Tony malu, 27/08/2021 08:15:47 ) Discussione.php?215790&11#MSG154

avendo il grezzo in questione di esterno 240 e interno 160 x una anulare che spessore trafila mi consigliate?


Ti metto il disegno altrimenti diventa difficile spiegarsi.
Devi tenere conto anche della pista dei rulli per comprimere meglio la segatura, vedi disegno.

Poi dipende tanto anche dal materiale che devi usare, duro o tenero.
In base a questo varia la lunghezza dei fori e la profondità dei coni.

Ti posso dire che se dovessi rifare la trafila azzarderei a fare la lunghezza dei fori 1mm più corti per renderla più adatta ai vari tipi di legno.

Scarica allegato

Trafila 2 modificata.pdf ( Numero download: 233 )



Tony malu
KiloWatt


Gruppo:Utente
Messaggi:143

Stato:



Inviato il: 28/08/2021 22:48:00

Grazie gastoneg sempre gentilissimo 🙂 lo so avere i disegni già fatti sarebbe fantastico xò cm hai detto tu da bravo hobbista se nn mi complico la vita nn son contento 😂 col pezzo che ho da 160 posso fare più di una trafila e voglio provare a fare quello che avete abbandonato voi! so che sarà difficile ma ci voglio provare! Do un occhio al massimo su cm fare le piastre portarullo! Poi valuto se fare una fila di fori o due e tt da vedere grazie cmq



Tony malu
KiloWatt


Gruppo:Utente
Messaggi:143

Stato:



Inviato il: 30/08/2021 16:04:01

Comunque mi sa che la farò da 160 e la posiziono in verticale come diceva biomass risparmio la scanalatura interna e lo scivolo che porta via parecchio spazio🙂



Biomass

Avatar
PetaWatt


Gruppo:Utente
Messaggi:19097

Stato:



Inviato il: 30/08/2021 18:48:56

I rulli su 160mm, verrebbero troppo piccoli.

Se la struttura è robusta, fanne uno solo bello grande



---------------
Instagram: real_biomass
Youtube: Biomass Cippomix
stufapellet.forumcommunity.net
W il cippatino



Gastoneg

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1273

Stato:



Inviato il: 30/08/2021 20:11:58

Bene, confermo quello che dice Biomass, devi pensare a una struttura bella rigida.
La farai con trafila girevole e rulli fissi?



Tony malu
KiloWatt


Gruppo:Utente
Messaggi:143

Stato:



Inviato il: 30/08/2021 23:07:40

Stavo valutando un attimo,vero biomass in effetti c'è tanto poco spazio nella 160 e un rullo solo nn sarebbe un opzione da scartare! Xò e vero anche che due rulli e pressione contrapposta la macchina lavora molto meglio! Tenendo 29 mm di trafila il d interno al massimo lo posso portare a 171 nn di più😓 xò sarei già fuori dal mio obbiettivo di stare sui 160 cosa che dispiace parecchio...poi a trafila rotante nn sarebbe male...voi maestri che dite vantaggi e svantaggi della trafila fissa e rotante (che ovviamente ne sapete meglio di me visto che son ancora fermo alla cineseria piana😂



Tony malu
KiloWatt


Gruppo:Utente
Messaggi:143

Stato:



Inviato il: 01/09/2021 10:34:58

Niente raga stamattina ho provato a tagliare un pezzo del tubo da 160 e a portarlo a 900 gradi e a temprarlo, le punte lo tagliano come fosse burro 😭😭😭😭 a sto punto mi tocca andare in cerca di uno nuovo ma con l'acciaio alle stelle mi sa che mi tocca aspettare 😓



Gastoneg

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1273

Stato:



Inviato il: 01/09/2021 20:50:27

Devi trovare acciaio da tempra con sigla 18CrNiMo
Il problema è trovare il rivenditore disposto a darti il pezzettino.



Gastoneg

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1273

Stato:



Inviato il: 16/12/2021 21:50:50

Un saluto a tutti.
Oggi giornata libera e allora via di pellet fai da te
Sono contento la macchinetta va veramente bene, in partenza non serve stare tanto a scaldarla e non è per niente delicata, funziona con segatura fine, grossa, di motosega, e con cippato.
Devo dire che quando si usa il cippato si sente che lo sforzo è maggiore e la segatura più gradita e quella fine, anche se di legno duro.
Ho in mente di togliere la trasmissione a catena e montare una cinghia dentata, meno rumore e più pulizia, mentre più avanti dovrò sostituire studiando un nuovo giunto elastico.
Per il resto tutto ok.

LINK



OrsoMario

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4796

Stato:



Inviato il: 16/12/2021 22:25:12

Bella Gastoneg, complimenti! me la ero persa!

Forse come cinghia dentata potrebbe andar bene una cinghia di distribuzione, sono molto robuste,
cosa ne pensi?



---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



Biomass

Avatar
PetaWatt


Gruppo:Utente
Messaggi:19097

Stato:



Inviato il: 16/12/2021 22:29:56

Woooow
Pellettatrice spettacolare
Numero 1

Hai fatto un capolavoroooooooo



---------------
Instagram: real_biomass
Youtube: Biomass Cippomix
stufapellet.forumcommunity.net
W il cippatino



Gastoneg

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1273

Stato:



Inviato il: 17/12/2021 08:31:29

CITAZIONE (OrsoMario, 16/12/2021 22:25:12 ) Discussione.php?215790&11#MSG165


Forse come cinghia dentata potrebbe andar bene una cinghia di distribuzione, sono molto robuste,
cosa ne pensi?

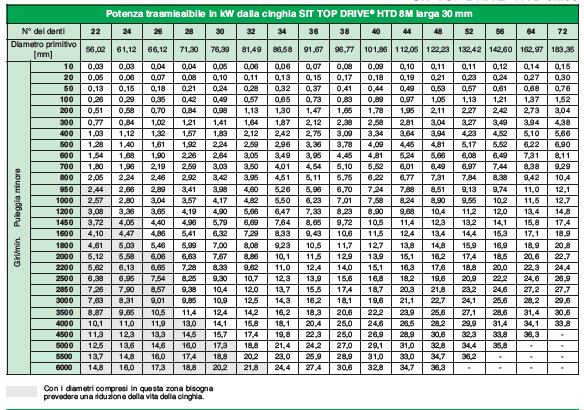

Monterò la HTD 8M larga 30mm con puleggia minore da 28 denti, mentre la maggiore ne avrà 48. Con questo rapporto arrivo in entrata al riduttore con 1400 giri, mentre il motore girerà a 2400 giri circa, rapporto finale circa 68 giri.

http://www.energialternativa.info/public/newforum/ForumEA/U/Cinghie.PNG



Il problema si trova sul giunto albero riduttore che trasmette il moto alla pellettatrice, attualmente ho un giunto elastico di trasmissione di BMW, ma non mi durerà tanto, troppi Nm
Dovrò inventarmi uno artigianale, i giunti in commercio che tengono tanti Nm costano un botto.



OrsoMario

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4796

Stato:



Inviato il: 17/12/2021 13:43:20


CITAZIONE

i giunti in commercio che tengono tanti Nm costano un botto.


Vero costano veramente tanto...
Uno che potrebbe andar bene che sicuro tiene una coppia torcente esagerata, sarebbe il giunto di trasmisione del vecchio Eurocargo 115 E17 (iveco)

magari da qualche mega sfascia carrozze si trova qualcosa, ma penso che non sarà una ricerca facile..



---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.
