Collegamenti 3 motori 12v con microswitch
FinePagina

eolo1234
KiloWatt


Gruppo:Utente
Messaggi:253

Stato:



Inviato il: 08/09/2019 12:35:08

Buongiorno a tutti .
Ho un problema sto cercando di comandare 3 motori 12v inserendo per ognuno i finecorsa microswitch ma non riesco a farli funsionare spero che qualcuno mi aiuti.
in pratica ho 2 rele che invertono il positivo e il negativo
Chiamo i 3 motori come 1 2 3 in pratica dovrei far partire prima il 1 arrivando a finecorsa di arrivo poi 2 arrivando a finecorsa poi 3 arrivando a finecorsa questo con i rele in stato di riposo ,quando invece eccito i rele deve partire e tornare sulla posizione di partenza il 3 verso il microswitch il 2 e in ultimo 1 .
sono giorni che ci provo ma non riesco se qualcuno puo aiutarmi magari con uno schema .
vi ringrazio per consigli e se non sono riuscito a farmi capire chiedete pure



AlessandroT

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4374

Stato:



Inviato il: 08/09/2019 14:34:06

Ciao eolo, certo secondo me per fare questo lavoro hai bisogno oltre i 2 relè per scambiare positivo e negativo, altri 6 relè per scambiare i motori con i microswitch, penso che vorrai fare tutto senza l utilizzo di elettronica di controllo, quindi tutto tramite relè e microswitch o sbaglio?



---------------
6 poly 250w. Bella stagione 4 sotto inverter pip 3024 e 2 sotto boiler 24v, inverno tutti sotto inverter. 12 batterie epzs 180ah con densità acido abbassata da 1,28 a 1,24



AlessandroT

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4374

Stato:



Inviato il: 08/09/2019 14:49:23

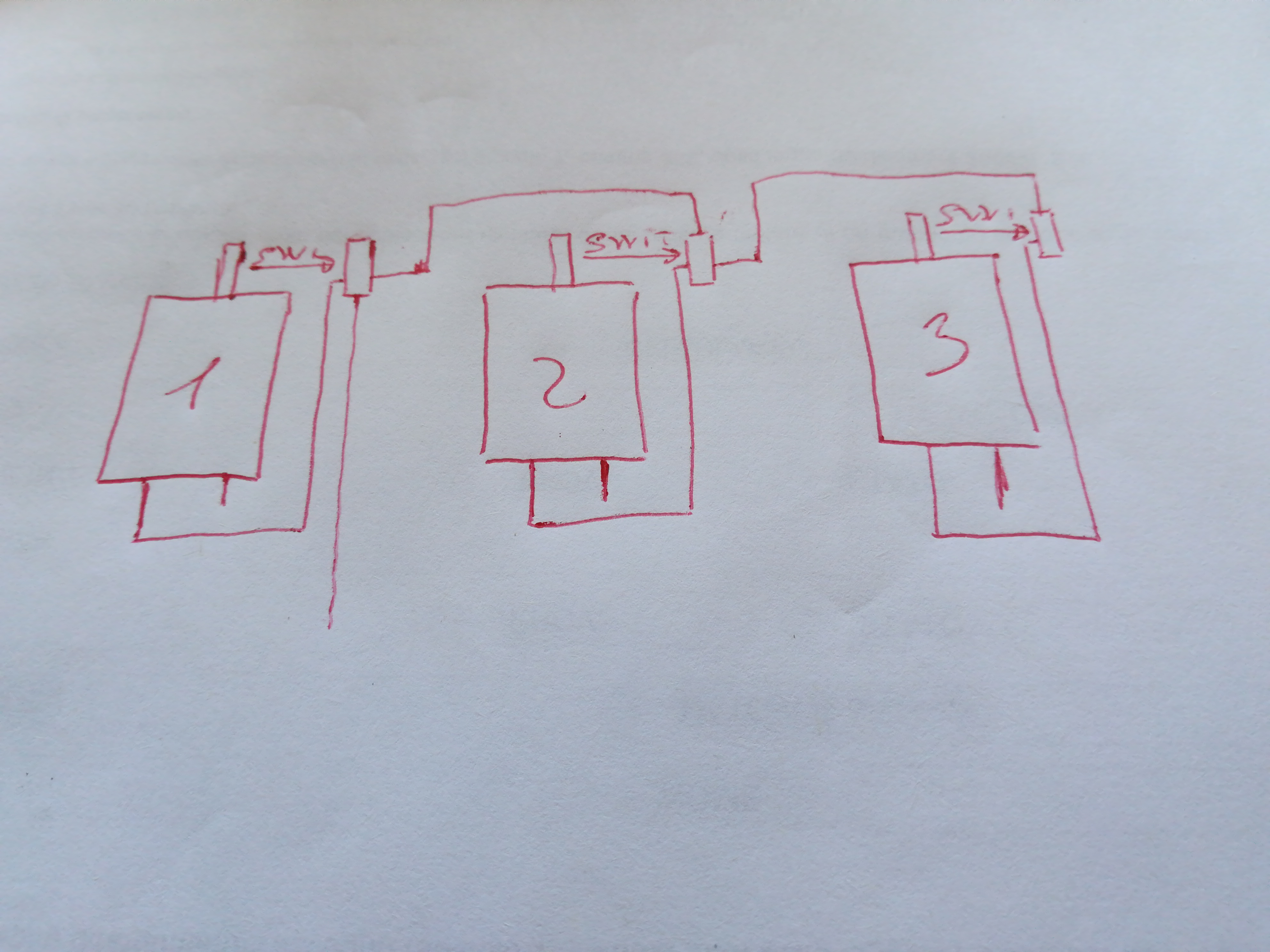

Allora vediamo se insieme possiamo capirci:questo è il primo schema, semplicissimo per esempio sul polo libero dei motori invii il negativo, invece sul primo switch invii il positivo, lui azionera'il primo motore, arrivato al fine corsa bypasserà al secondo switch che azionera'il secondo motore e così via anche al terzo.



Immagine Allegata: 15679467300799100451402886334816.jpg

ForumEA/U/15679467300799100451402886334816.jpg



---------------
6 poly 250w. Bella stagione 4 sotto inverter pip 3024 e 2 sotto boiler 24v, inverno tutti sotto inverter. 12 batterie epzs 180ah con densità acido abbassata da 1,28 a 1,24



AlessandroT

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4374

Stato:



Inviato il: 08/09/2019 15:14:06

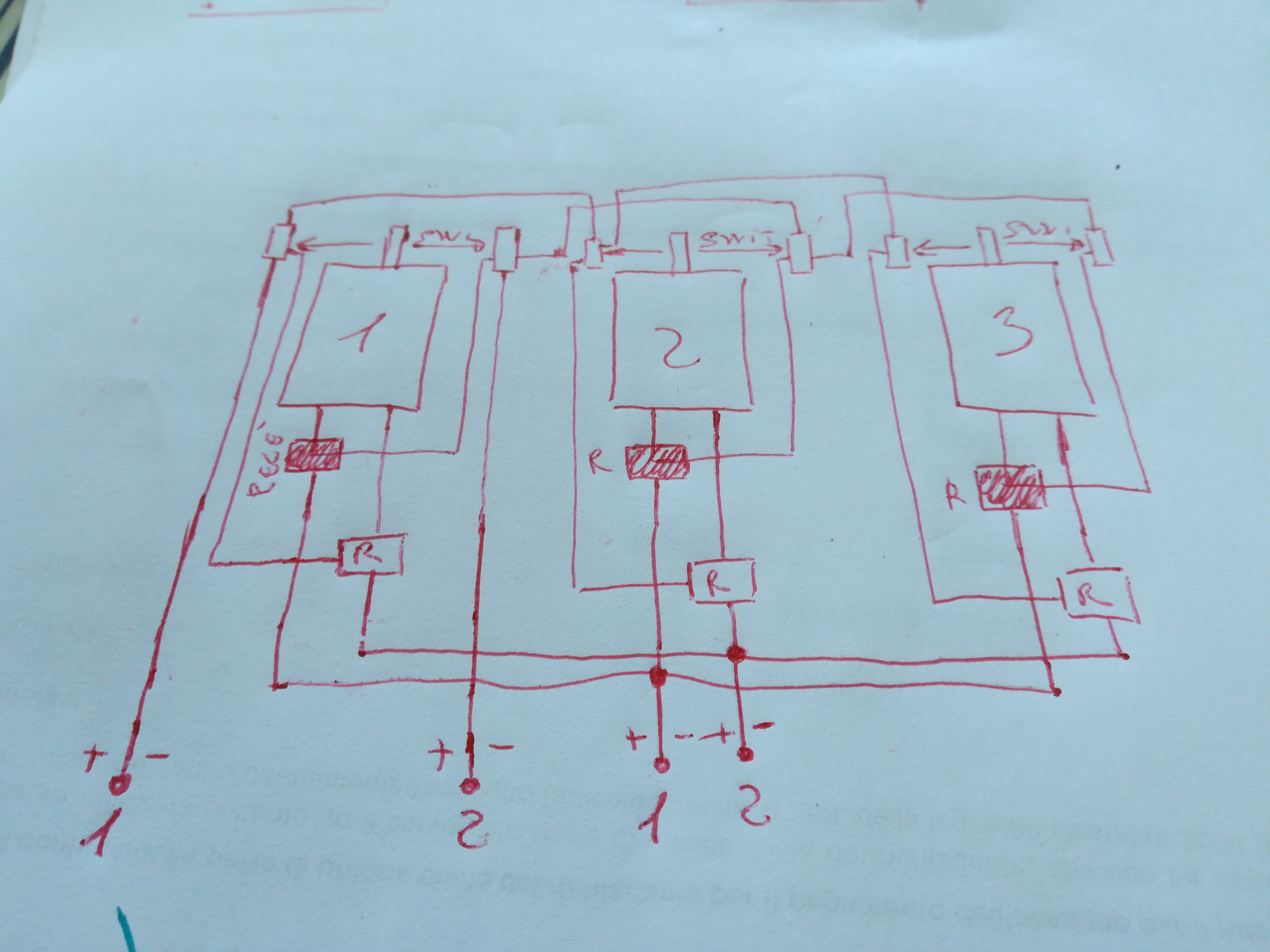

Questo è il secondo schema, completo con i 6 relè e i 6 switch, per i contatti 1 e 2 devi mettere i tuoi relè quindi o alimenti i 2 numeri 1 o i 2 numeri 2,naturalmente i 6 relè che ti ho inserito devono essere alimentati in 2 gruppi da 3,in pratica servono per far funzionare o una serie di 3 switch o l altra serie.



Immagine Allegata: 15679480806377509054151226503762.jpg

ForumEA/U/15679480806377509054151226503762.jpg



---------------
6 poly 250w. Bella stagione 4 sotto inverter pip 3024 e 2 sotto boiler 24v, inverno tutti sotto inverter. 12 batterie epzs 180ah con densità acido abbassata da 1,28 a 1,24



eolo1234
KiloWatt


Gruppo:Utente
Messaggi:253

Stato:



Inviato il: 08/09/2019 17:26:18

Grazie Alessandro T

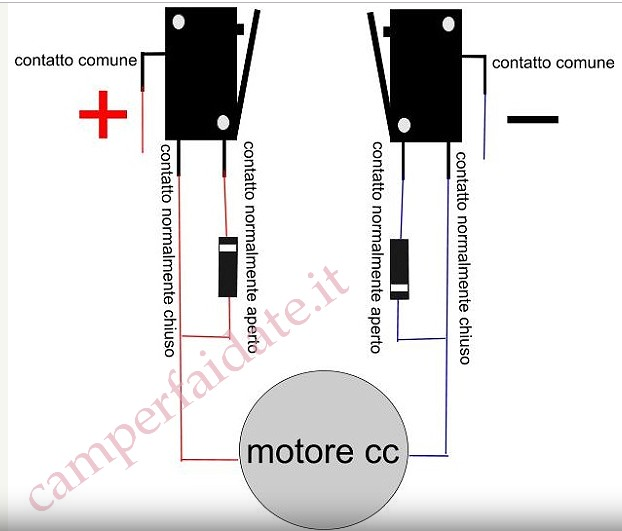

io stavo usando questo schema e i due rele in parallelo per invertire il positivo e il negativo .
quindi non si puo fare con 2 rele?neanche aggiungendo i diodi?



Immagine Allegata: Cattura.PNG

ForumEA/U/Cattura_5.PNG



eolo1234
KiloWatt


Gruppo:Utente
Messaggi:253

Stato:



Inviato il: 08/09/2019 17:40:35

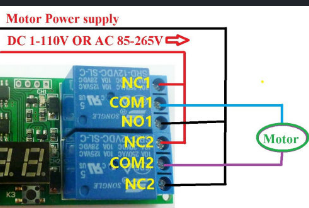

i rele lavorano cosi



Immagine Allegata: Cattura1.PNG

ForumEA/U/Cattura1.PNG



AlessandroT

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4374

Stato:



Inviato il: 08/09/2019 17:51:24

Aspetta eolo, lo schema che ti ho postato serve per comandare i 3 motori in sequenza o a te interessa farli funzionare tutti e 3 in contemporanea?



---------------
6 poly 250w. Bella stagione 4 sotto inverter pip 3024 e 2 sotto boiler 24v, inverno tutti sotto inverter. 12 batterie epzs 180ah con densità acido abbassata da 1,28 a 1,24



AlessandroT

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4374

Stato:



Inviato il: 08/09/2019 18:11:14

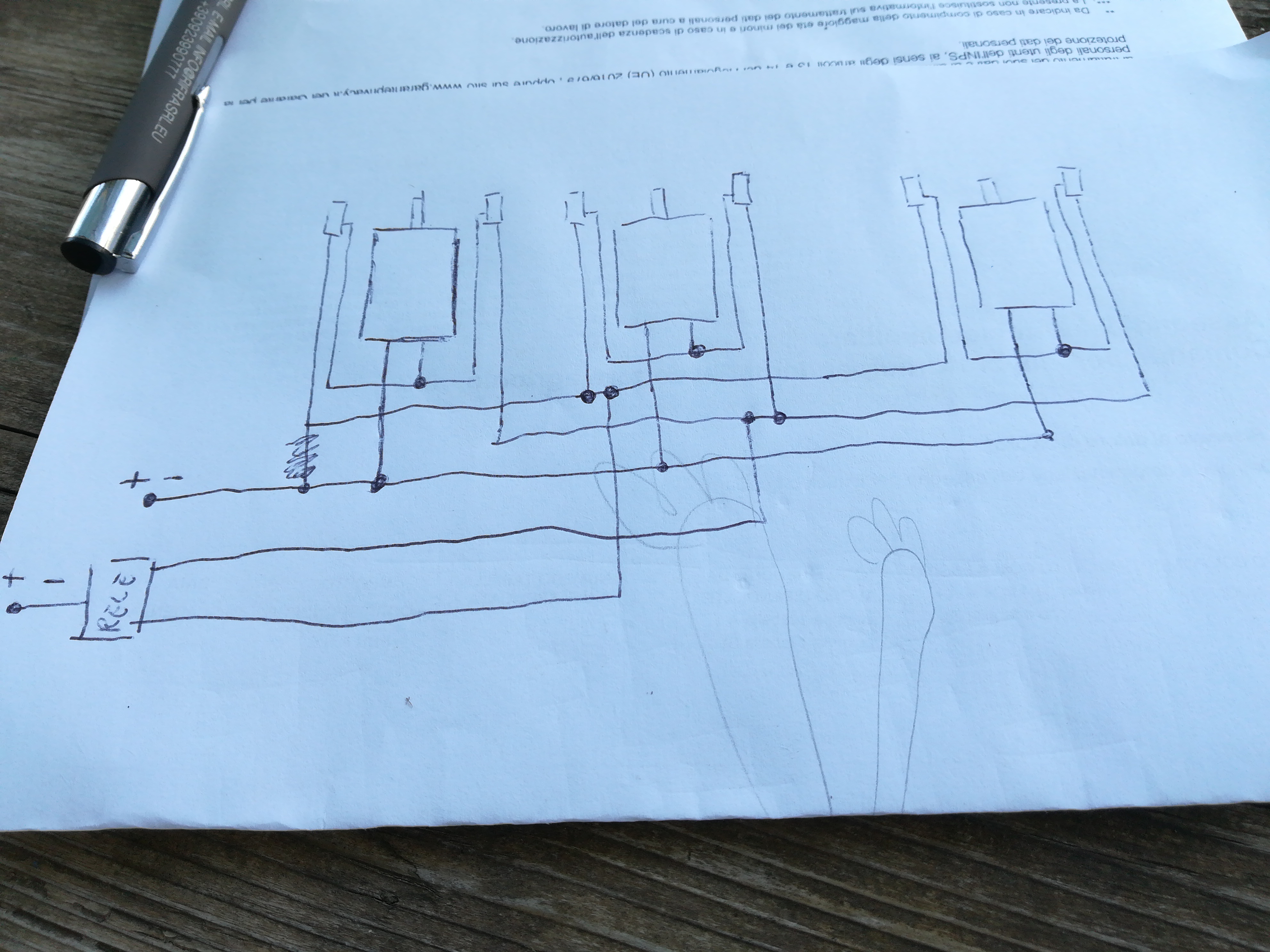

Eolo se non ti interessano che i motori funzionino uno dopo l'altro, hai bisogno solamente un altro relè che praticamente scambia la serie di 3 switch, quindi o quelli di apertura o quello di chiusura, non capisco come potresti fare con i diodi, oltretutto non c è il bisogno di inserirlo sugli switch perché una serie di 3 sarà sempre aperta, invece l altra sarà sempre chiusa



Immagine Allegata: 15679588643278107419805290986854.jpg

ForumEA/U/15679588643278107419805290986854.jpg



---------------
6 poly 250w. Bella stagione 4 sotto inverter pip 3024 e 2 sotto boiler 24v, inverno tutti sotto inverter. 12 batterie epzs 180ah con densità acido abbassata da 1,28 a 1,24



eolo1234
KiloWatt


Gruppo:Utente
Messaggi:253

Stato:



Inviato il: 08/09/2019 18:32:19

Ho capito che è un problema e vorrei agevolare
purtroppo 2 devono lavorare in sequenza partire prima 1 dopo 2 e tornare 1 dopo 2 (era meglio la sequenza 1-2 2-1 ma non posso mettere altri rele)
posso fare a meno del 3 motore era in piu per eventuale aggiunta



Modificato da eolo1234 - 08/09/2019, 18:50:47


lupocattivo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2938

Stato:



Inviato il: 08/09/2019 23:03:49

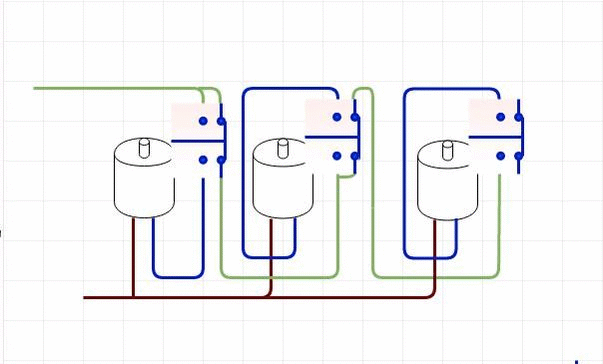

Ciao... ho svolto la prima parte sequenziando i tre motori.
Gli switch sono deviatori di fine-corsa... Per il senso inverso non sono ancora arrivato ad una soluzione magari qualcunaltro la trova...

http://www.energialternativa.info/public/newforum/ForumEA/U/avvio1-2-3.gif



Riccardo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2596

Stato:



Inviato il: 09/09/2019 08:43:02

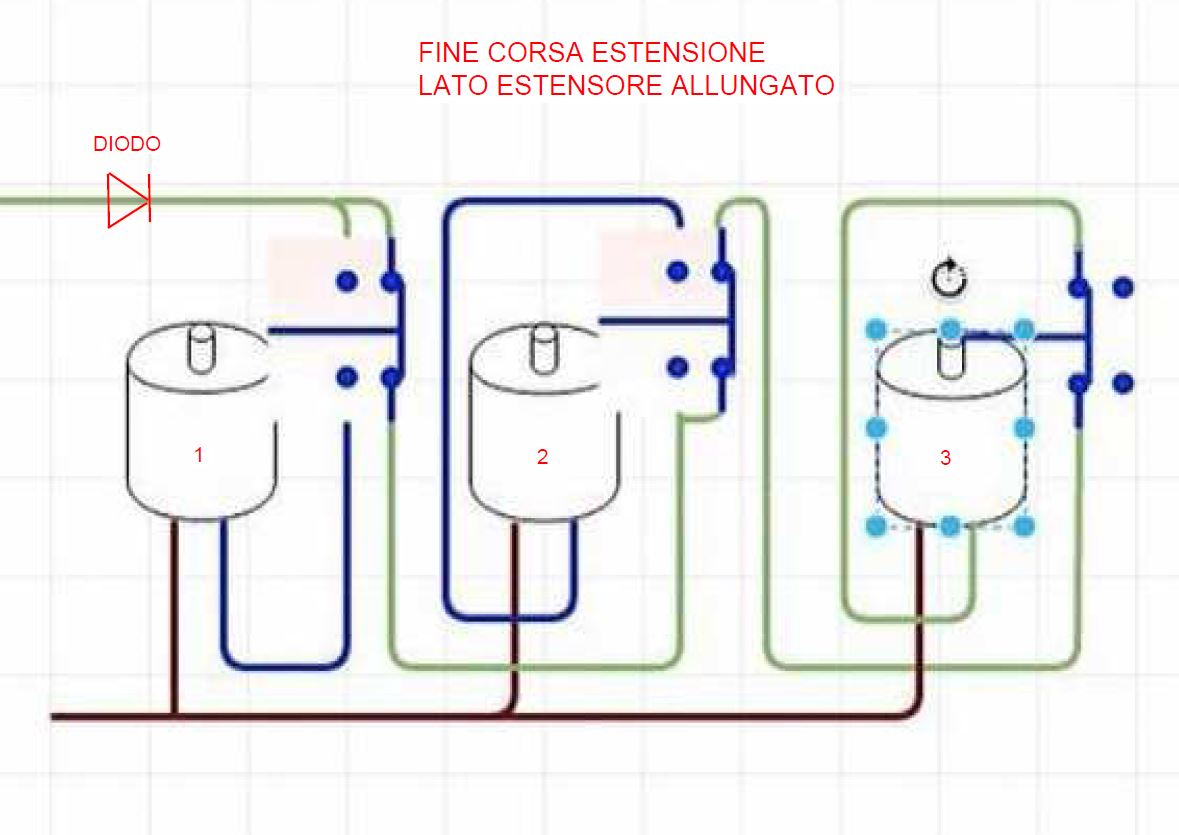

Lupocattivo,ho modificato il tuo schema forse funziona si devono invertire le alimentazioni per farlo funzionare.....forse



Immagine Allegata: estensione.JPG

ForumEA/U/estensione.JPG



---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST + GLI1000
Batterie:1080Ah AGM in 8 banchi +
Li-Ion n°280 18650 LG BMJ11865 3000Wh Banchi batterie in parallelo in alternata
Scaldabagno Ferroli 30l 1500w
Scaldabagno Ariston 80l 1200w
Termoventilatore Plein Air 2000W bagno
Termoventilatore SilverCrest 600W
Shelly EM Interno all'inverter misura solo produzione dell'inverter
Bilanciatori/equalizzatori HA02+HA12



Riccardo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2596

Stato:



Inviato il: 09/09/2019 08:43:25

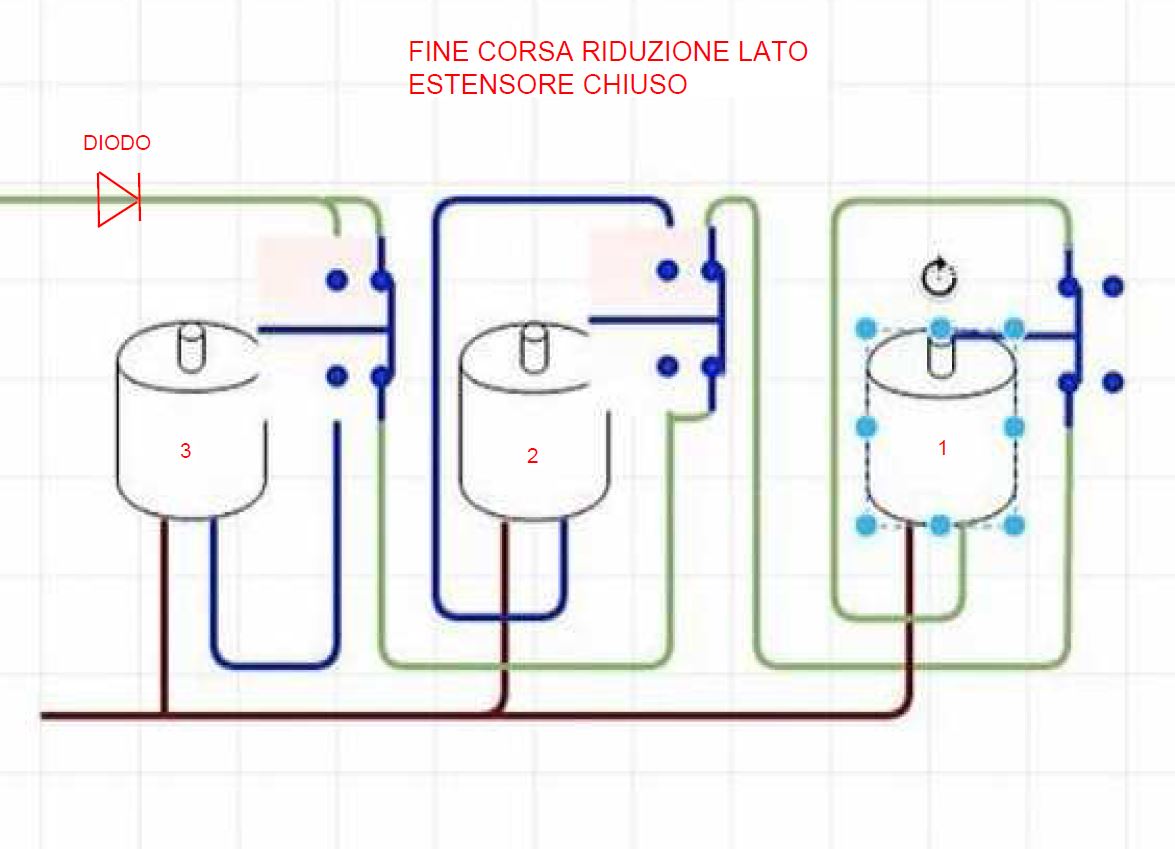

a



Immagine Allegata: riduzione.JPG

ForumEA/U/riduzione.JPG



---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST + GLI1000
Batterie:1080Ah AGM in 8 banchi +
Li-Ion n°280 18650 LG BMJ11865 3000Wh Banchi batterie in parallelo in alternata
Scaldabagno Ferroli 30l 1500w
Scaldabagno Ariston 80l 1200w
Termoventilatore Plein Air 2000W bagno
Termoventilatore SilverCrest 600W
Shelly EM Interno all'inverter misura solo produzione dell'inverter
Bilanciatori/equalizzatori HA02+HA12



eolo1234
KiloWatt


Gruppo:Utente
Messaggi:253

Stato:



Inviato il: 09/09/2019 08:46:47

grazie anche a te Lupocattivo
infatti il problema e propio far tornare indietro i motori
Alessandro T ha dato una soluzione validissima al problema ma purtoppo non ho possibilita di mettere altri 6 rele



lupocattivo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2938

Stato:



Inviato il: 09/09/2019 10:17:26

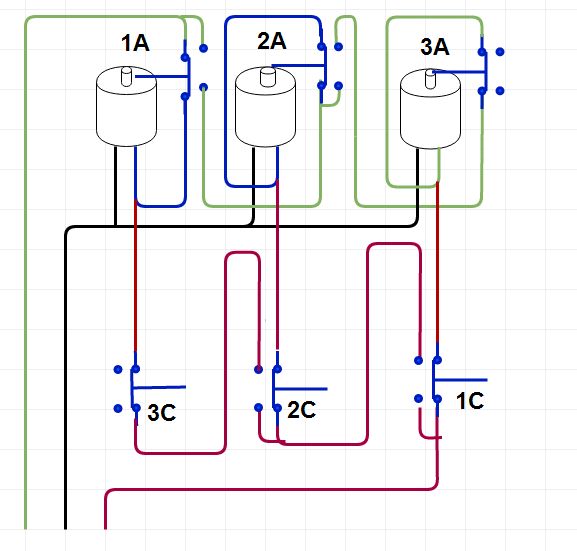

Ciao a tutti... Ho provato ad immaginare una configurazione con tre fine-corsa-APERTURA e tre fine-corsa-CHIUSURA.

Ho poche idee, ma ben confuse... Comunque mi son provato a fare una piccola analisi tipo diagramma di flusso, ma l'ho buttata giu' in forma potabile spero.

Provate anche voi a verificare se funzia; dovrei aver scongiurato cortocircuiti prevedendo di alimentare il sistema in maniera separata il commutatore manca ma ho precisato come vanno polatita' e correnti.

Logica Circuitale



APERTURA:

verde (+) nero (-) rosso (non connesso)

1A ruota fino a fine-corsa (3C conduce 2C e' aperto)
1A alimenta 2A e disalimenta 3C
2A ruota fino a fine-corsa (2C conduce 1C e' aperto)
2A alimenta 3A e disalimenta 2C
3A ruota fino a fine-corsa (1C conduce ma il rosso e' disalimentato)
3A interrompe a fine corsa
sistema in stop apertura

CHIUSURA:

verde (non connesso) nero (+) rosso (-)

1C ruota fino a fine-corsa (3A era aperto non conduce)
1C alimenta 3A ma 2A era aperto verso 1A e il verde e' non connesso (eventuale interferenza evitata)

1C alimenta 2C (2A era aperto non conduce)
2C ruota fino a fine-corsa
2C alimenta 2A ma 1A e il verde e' non connesso (eventuale interferenza evitata)
2C alimenta 3C (1A era aperto non conduce)
3C alimenta 1A ma il verde e' non connesso (eventuale interferenza evitata)
3C interrompe a fine corsa
sistema in stop chiusura

http://www.energialternativa.info/public/newforum/ForumEA/U/Apri-Chiudi.jpg




... Speriamo bene....



eolo1234
KiloWatt


Gruppo:Utente
Messaggi:253

Stato:



Inviato il: 09/09/2019 11:19:03

Sto analizzando i collegamenti se non sbaglio dovrebbe funzionare
Prima di sabato non potrò fare le connessioni e aggiornarti

grazie
