Simulazione elettromagnete
FinePagina

Inefficiente
Watt


Gruppo:Utente
Messaggi:69

Stato:



Inviato il: 02/10/2020 14:53:53

Ciao a tutti. Non sarei capace di progettare un motore ma forse un semplice elettromagnete...
Ho visto delle belle simulazioni qui sul forum, qualcuno può consigliarmi un programma gratuito che mi permetta di verificare la saturazione e calcolare la forza di attrazione senza perdermi in mille calcoli?

Vorrei fare solo un elettromagnete rotondo e uno rettangolare.



Inefficiente
Watt


Gruppo:Utente
Messaggi:69

Stato:



Inviato il: 09/10/2020 08:52:09

Nessuno sa farmi due nomi di software adatti allo scopo?



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9948

Stato:



Inviato il: 23/10/2020 20:32:16

femm



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



Inefficiente
Watt


Gruppo:Utente
Messaggi:69

Stato:



Inviato il: 27/11/2020 12:32:45

Grazie. Oggi provo a vedere se riesco a capirci qualcosa.



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9948

Stato:



Inviato il: 12/12/2020 19:13:10

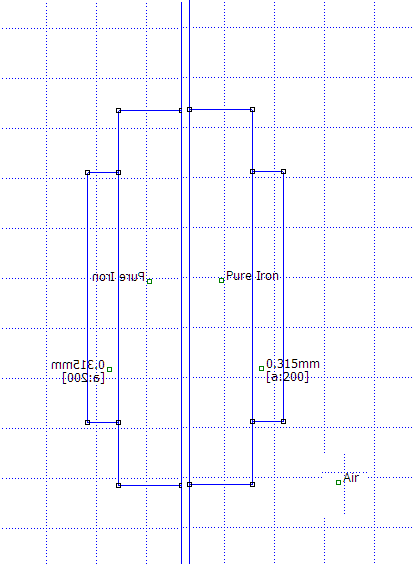

simulato elettromagnete 200 spire 6A

nucleo di ferro 10mm diametro altezza 30mm

n.b. la figura è volutamente spezata per far vedere che sono due meta



Immagine Allegata: elettrocalpng.png

ForumEA/U/elettrocalpng.png



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9948

Stato:



Inviato il: 12/12/2020 19:16:47

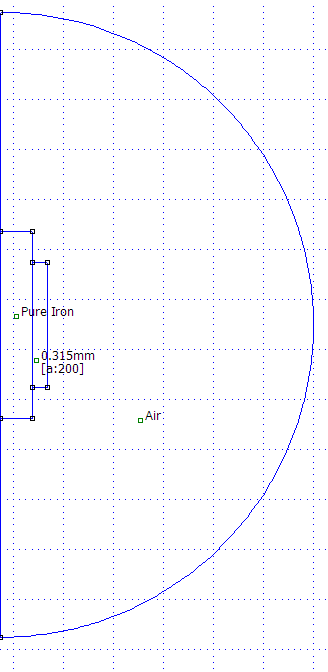

il programma permette in settaggio "assisimmetrico" di simulare in simmetria cilindrica un sistema , nella finestra compare solo la metà della sezione



Immagine Allegata: elettrocalpng.png

ForumEA/U/elettrocalpng_1.png



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9948

Stato:



Inviato il: 12/12/2020 19:26:02

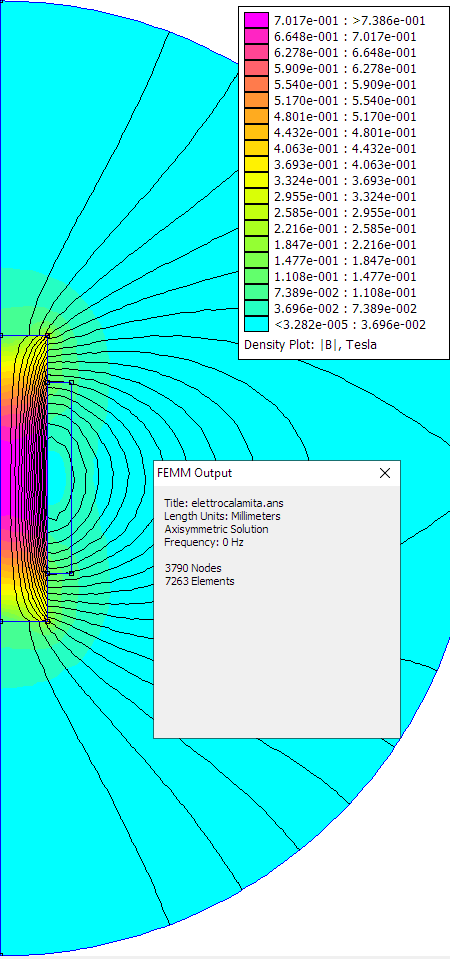

ecco il risultato



Immagine Allegata: elettrocalpng.png

ForumEA/U/elettrocalpng_3.png



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
