Posto un link a proposito di Kilowatt-Labs che è la pagina per il download dei vari modelli e molto altro... Ho cercato per vedere se indiicano le capacità, ma non ho trovato nulla...

Sirius Low Voltage Hardware Manuals

Grazie Lupo!
Cavolo! ci sono delle Sirius a 24v. da 7750Wh con scarica e carica da 200A!!

Qui qualcosa è andato storto!!! era il 2018

LINK

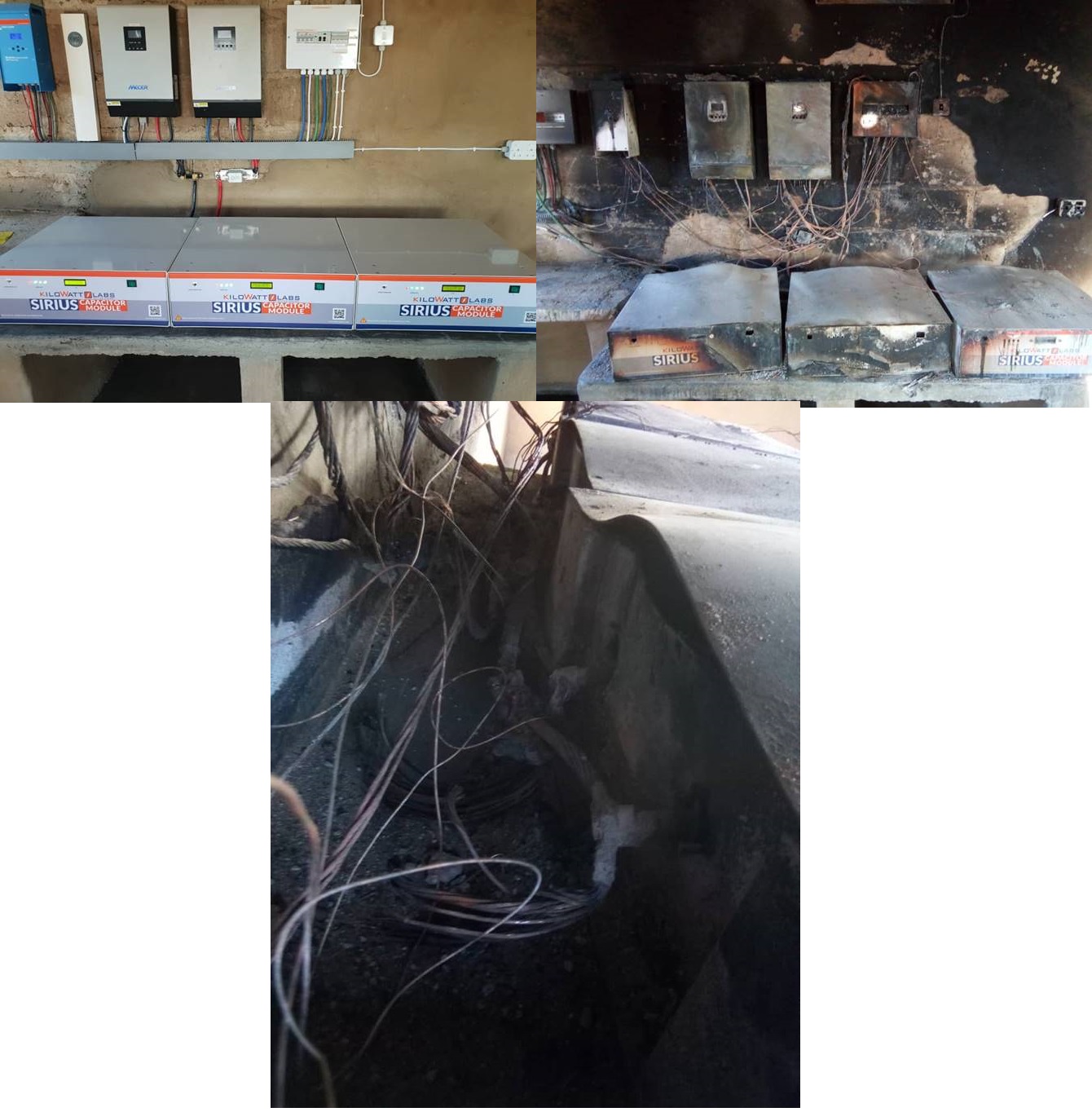

Immagine Allegata: sirius-4.jpg


è andato un pò troppo storto un danno cosi non dovrebbe neanche essere ipotizzabile

Dalla foto si nota che l'incendio è partito dalla unità al centro, probabilmente dovuto a un surriscaldamento causato forse dalla errata collocazione. Normalmente si montano sovrapposti o molto distanziati in modo da garantire una adeguata ventilazione

Avevo letto il Post che documentava questo danno "e tradotto", l'ipotesi sono 2 cablaggi sotto dimensionati delle caps, o banchi farlocchi rimarchiati, (non originali),
se dovessi metterli in casa mia finiscono nel sotto scala esterno dove può bruciare tranquillamente senza fare danni
cmq. spero che la ditta abbia risarcito i danni visto che hanno una garanzia di 10 anni...

CITAZIONE (Maufedro, 29/01/2021 13:06:16 )

Sono pure io un entusiasta dei supercap...

Solo che da qualche parte ho un poco di ruggine, quindi mi sono rispolverato un poco di fisica. Quello che non ho ben compreso però, sono tutti quei Kilowatt in un apparente piccolo spazio...

Ho attinto da questo sito che ho trovato facilmente comprensibile:L'accumulo di cariche elettriche

In fondo c'è pure un calcolo automatizzato, peccato che si riferisca a Microfarad (millionesimi di Farad), comunque mettendo un opportuno numero di zeri aiuta il calcolo... Ovviamente il risultato lo da in MicroJoule, quindi ecco un'altro sito dove trasformare il risultato in Watt o Kilowatt Microjoules to watt hours (μJ to Wh).

In più mi sono messo a scarabocchiare qualche routine e ho tirato fuori un eseguibile che potrebbe aiutare.
La finestra dovrebbe stare sempre sopra alle altre, si chiude con la x oppure anche premendo il tasto ESC, per il resto si inseriscono i valori desiderati. Si possono usare i pulsantini Up/Down oppure direttamente a manina (premere TAB per confermare il valore). E' una ciofekina ma se un poco si vuole giocare con i SuperCap ci dovrebbe dare un'idea di cosa si può ottenere. Ho messo le possibili combinazioni Serie e Parallelo in modo da avere la Tensione Totale e la quantità di SuperCap risultante.
Non sono particolarmente soddisfatto, ma spero di non aver fatto errori madornali... Il debugging è sempre la parte più noiosa...

Lo metto sul server ; è un eseguibile che sul mio XP non ha dato noia, e nemmeno su un WIN10... Come al solito basta cliccare l'immagine e potete salvarlo ovunque sono soltanto 916Kb...

3,75wh 1 condensatore (5000*2,7/3600)
90 condensatori

337,5wh

Qualquadra non cosa lupo

Sono un tantino confuso... Lo ammetto non mi ero mai interessato a questo aspetto di PseudoGeneratori che rappresentano i condensatori... Erano nozioni sepolte nel dimenticatoio.

Pertanto, mi sono avvalso di un ripasso e fiducioso nell'altrui sapere, mi sono affidato a questi due siti.

L'accumulo di cariche elettriche

Microjoules to watt hours (μJ to Wh).


Una volta inseriti i valori e verificati i risultati, ho accettato la validità della formula proposta, anche perchè è assolutamente vero che un Condensatore scarica tutta l'energia in esso contenuta da Vmax a V0, qundi occorre considerare la Vmedia.

La formula dice che il Lavoro L vale: L = 1/2 Q ΔV = 1/2 C (ΔV)²


Applicando le appropriate unità di misura mi viene da dire che:
Coulomb= A * s
Farad = C / V = A * s / V

5000*2,7 ----> A * s / V * V = Ampère per secondo... ( /V *V si elidono)

Se poi dividiamo per 3`600 otteniamo AmpèreOra ---> 5000*2,7/3600 = 3,75 Ah

(Quindi i 3,75 non sono Wh bensì Ah)

A questo punto occorre osservare che l'energia accumulata, in virtù della progressiva diminuzione della Differenza di Potenziale, man mano che si ha la scarica, varrà la metà dell'area data da V * I

Allora, il nostro 5`000 Farad conterrà una enrgia pari a 1/2 V * Ah ---> 1/2 * 2,7 * 3,75 = 5,0625 Wh

in definitiva avremo 5,0625 * 90 = 455,625 Wh con 90 elementi... Certo che a fine scarica quando la Differenza di Potenziale delle armature sarà prossima a 0 , qualche dubbio mi viene...

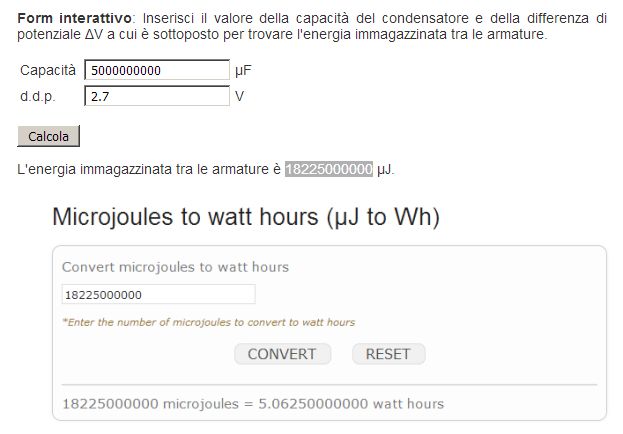

Ecco i risultati per un singolo elemento da 5`000 Farad a 2,7 V forniti da i due siti:

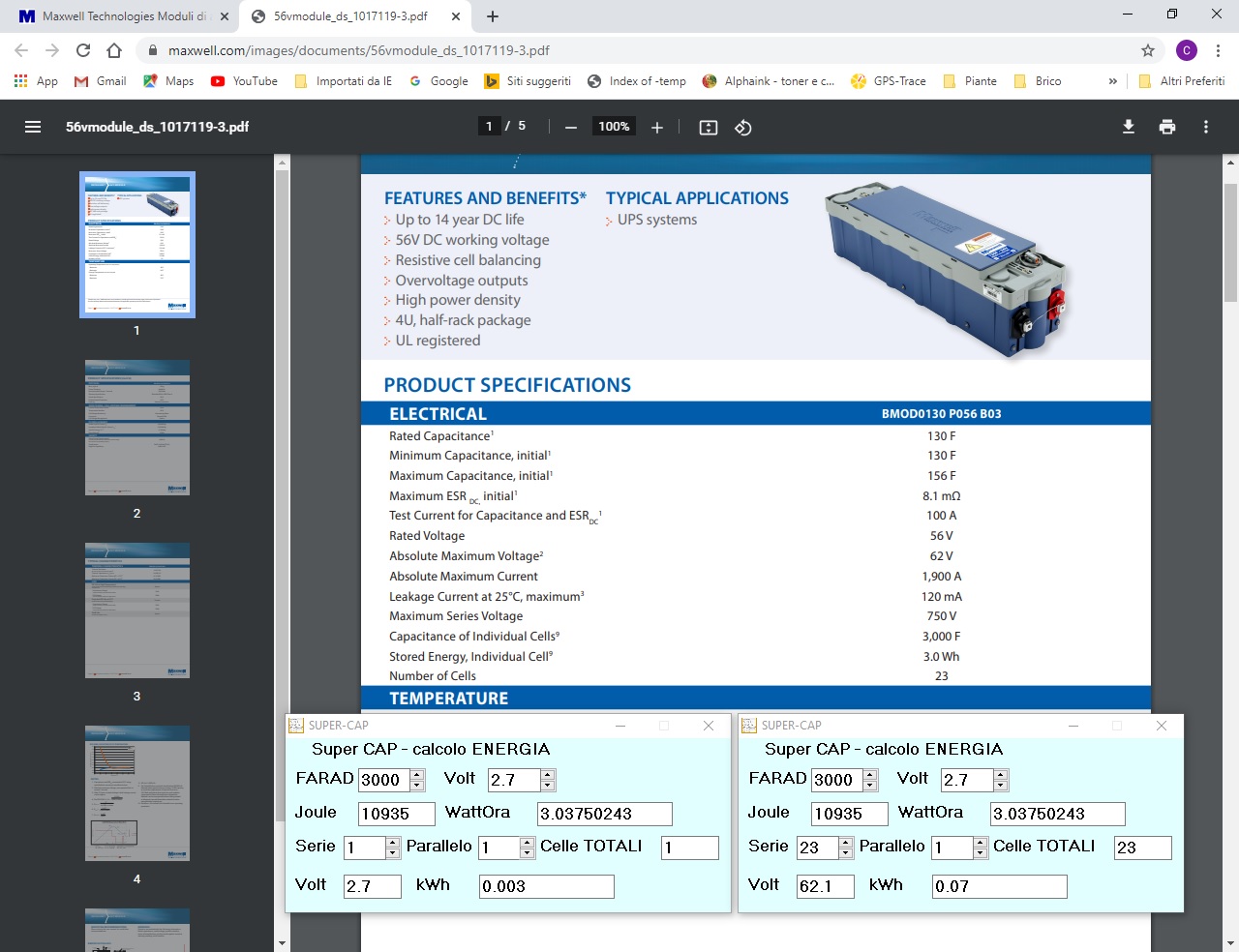

A me sembra giusto, in questo modulo ci sono 23 CAP da 3000F 2.7V, ogni CAP è 3Wh, il modulo è 70Wh a 62V, loro lo danno per 57Wh a 56V.

Immagine Allegata: CAP.jpg

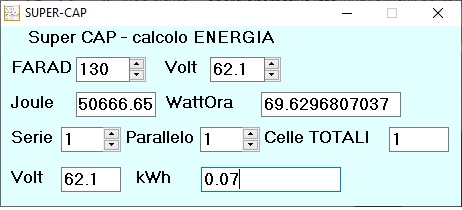

Modulo 130F a 62.1v il calcolo è giusto.

Immagine Allegata: CAP.jpg


"Piccola parentesi" ho letto nel forum australiano che ne hanno smontata una, le Sirius hanno un convertitore DC-DC per simulare le funzionalità delle batterie tradizionali,
quando l'hanno smontata dal display segnava scarica ma dai test che hanno fatto aveva ancora una carica residua di 30V...

effettivamente appena sveglio ho dimenticato di moltiplicare per la tensione.

secondo me però non va bene fare meta tensione. perchè quello dipende dallo strumento che usi per stabilizzare in uscita la tensione.

diversamente se il tuo inverter gestisce 60v/42v devi usare quel range (18 volt quindi non 30 come dal tuo calcolo)

CITAZIONE (Claudio, 30/01/2021 09:46:07 )

0,5 * Farad * V * V * 0,000277778 = Wh
