Info installazione pannelli fotovoltaici
FinePagina

OrsoMario

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2018

Stato:



Inviato il: 02/05/2021 19:11:21

Busbar?
adesso vi faccio cascare le braccia per non dire altro

Aggeggio a me completamente oscuro, dunque mi state dicendo che tramite busbar potrei mantenere il mio edison 3024 con regolatore disconneso

ma collegando regolatori e batterie alla busbar potrei risolvere il mio problema di poter avere sufficenti pannelli per coprire alcuni carichi?

forse esagero nel chiedervi: come finziona questo sitema? come dovrei collegare il tutto?

non mandatemi a quel paese..
mi sà che avrei bisogno di un corso di elettrotecnica..



---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:11662

Stato:



Inviato il: 02/05/2021 19:50:01

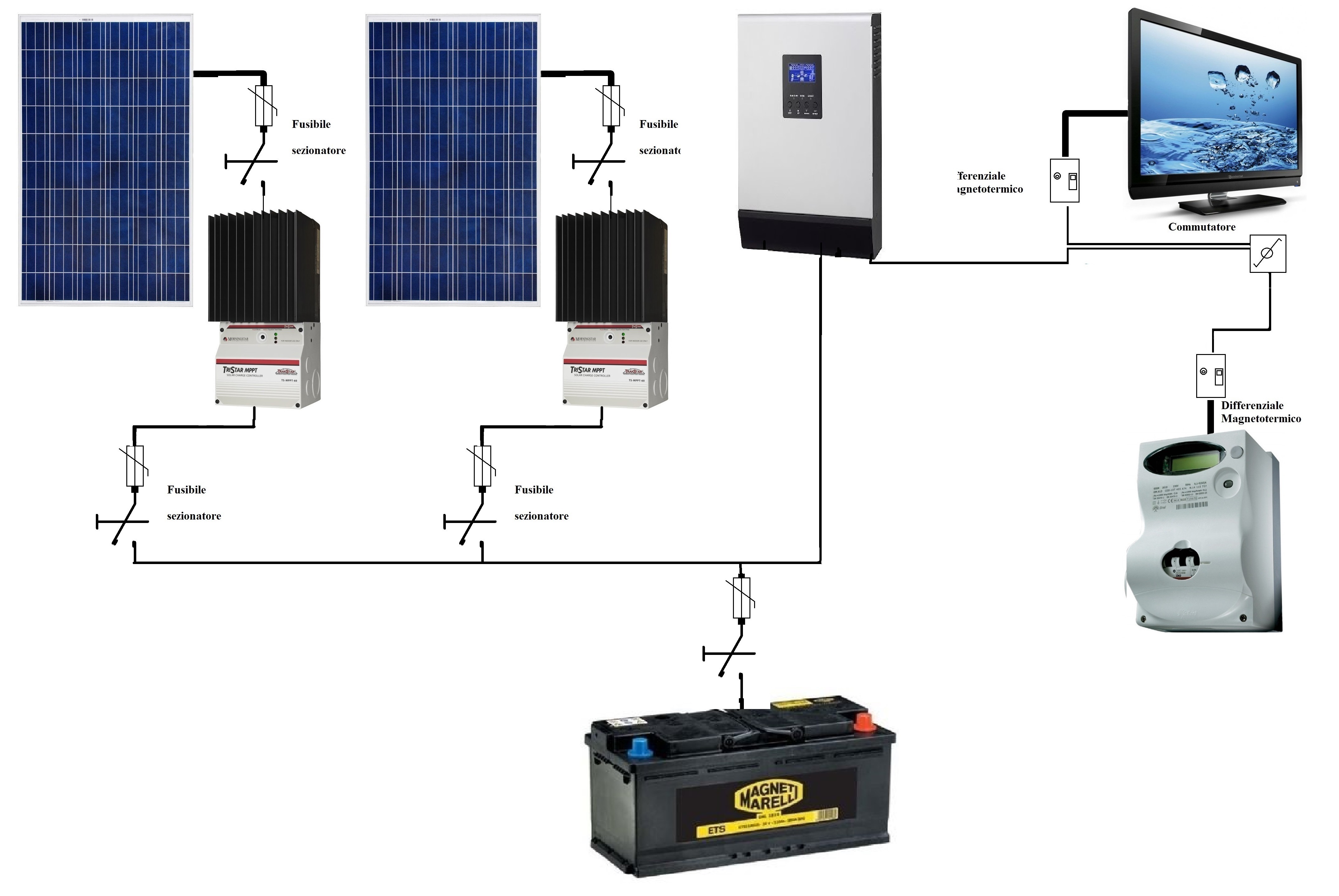

Cosi Mario



Immagine Allegata: schema collegamento-4.jpg

ForumEA/U/schema collegamento-4.jpg



---------------
Inverter Zucchetti HYD6000-ZSS, 5250W pannelli, 400A AGM stanche=200A forse!!!



OrsoMario

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2018

Stato:



Inviato il: 02/05/2021 20:05:32

Grazie Claudio sembra molto semplice..

la Busbar sembra che sia solo una barra di connessione..

Domanda, ma il regolatore integrato non c'è modo di poterlo sfruttare in qualche maniera?

poi con questa configurazione in caso di guasto all'inverter i regolatori potrebbero lavorare ugualmente con il banco.



Modificato da OrsoMario - 02/05/2021, 20:28:15


---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



emuland
GigaWatt


Gruppo:Utente
Messaggi:2353

Stato:



Inviato il: 02/05/2021 20:25:06

Perché dovresti escludere?

Busbar = nome per dire barra equipotenziale (non di terra)

Una barra di materiale conduttore per connettere oggetti che sono alla stessa tensione)
La trovi su Amazon senza problemi, ma se ti prendo una barra di rame e la fori ottieni stesso risultato io uso una barra equipotenziale di terra, tagliata a pezzi e messa in parallelo.....

LINK


LINK



---------------
Wolfo: "Ragioniere e MezzaLaurea IT"
(letta in tono dispregiativo)
Wolfo:" Forse ti sei Laureato in Ingegneria Binaria presso il Politecnico di Paperopoli xx/110, proprio perchè non conosci l'importanza dei ruoli"
Studente in stupideria della sicurezza presso qualche università a caso
htttp://www.WeSellCells.eu/18650/



OrsoMario

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2018

Stato:



Inviato il: 02/05/2021 20:35:54

Ah ok ho capito,

dovrei collegare i regolatori come nello schema postato da Claudio,
in più potrei utilizzare anche il regolatore Pwm del mio inverter collegato con altri 5 pannelli da 300Wp, cosi potrei sfruttare al massimo tutto l'impianto,

e magari usare regolatori Mppt 24-48V. nel caso in futuro volessi fare il salto di qualità



Modificato da OrsoMario - 02/05/2021, 20:40:37


---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



river
MegaWatt


Gruppo:Utente
Messaggi:363

Stato:



Inviato il: 02/05/2021 21:07:44

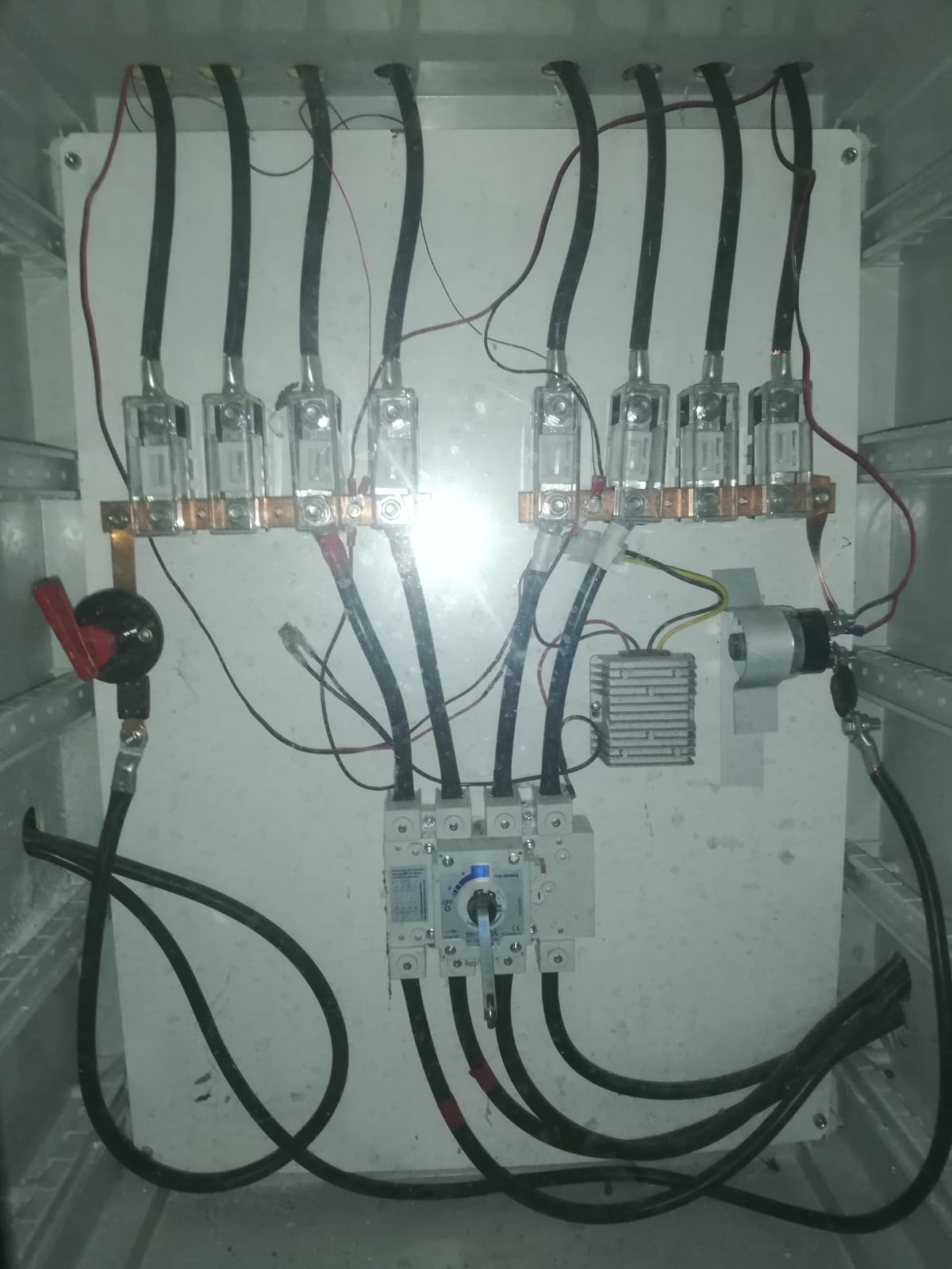

i cavi sopra sono da 50 delle agm sotto da 35 delle life se ilfv da 50A e ne chiedo 45 vedo solo 5A di carica sulle batt



Immagine Allegata: f2a48664-5096-4c85-b013-430a7359e9c5.jpg

ForumEA/U/f2a48664-5096-4c85-b013-430a7359e9c5.jpg



---------------
steca 5048 n2 36 pannelli 500a agm in parallelo 200A life (2021)



river
MegaWatt


Gruppo:Utente
Messaggi:363

Stato:



Inviato il: 02/05/2021 21:09:54

regolatori da 24/48 direi di si x un domani scordavo ho un reg di carica epever esterno x le life



Modificato da river - 02/05/2021, 21:16:25


---------------
steca 5048 n2 36 pannelli 500a agm in parallelo 200A life (2021)



OrsoMario

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2018

Stato:



Inviato il: 02/05/2021 21:28:17

Grazie river per le foto,
ho un pò più chiara la situazione



---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



river
MegaWatt


Gruppo:Utente
Messaggi:363

Stato:



Inviato il: 02/05/2021 21:47:54

se ti faccio un disegno io claudio mi banna a vita



---------------
steca 5048 n2 36 pannelli 500a agm in parallelo 200A life (2021)



OrsoMario

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2018

Stato:



Inviato il: 02/05/2021 21:56:06

No non preoccuparti se non ha bannato me vuol dire che è un santo



---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



OrsoMario

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2018

Stato:



Inviato il: 03/05/2021 01:17:22

Ho fatto un pò di valutazioni,

ho pensato di configurare l'impianto in questo modo,
nella falda di sud owest metterei 8 pannelli con un regolatore Tracer10420AN,
configurati così: FV 2 stringhe in parallelo con 4 pannelli per stringa 300Wp voc 159V. ognuna, totale 8 pannelli con voc di 159V. 18,34A totale pannelli 2400Wp.

falda nord est: (se non erro consigliatomi da AlessandroT)
4 stringhe da 2 per Voc 79,6V 9,17A in serie e parallelo per un totale di 8 pannelli con 79,6v di Voc e 36,68A "2400Wp." collegati al Pwm da 50A 80Voc del mio inverter,

domanda: sempre da ignorante avendo collegato al PWM qestultima configurazione che calcolo devo fare per sapere quanti W riesco a spremere da 8 pannelli?
Che stupido son 36A X 24 dunque 860W...
forse e meglio mettere 5 pnannelli in serie sul pwm e aggungere un altro Tracer 5420?
Come configurazione è ottimale ho si possono fare migliorie?



Modificato da OrsoMario - 03/05/2021, 10:59:29


---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



OrsoMario

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2018

Stato:



Inviato il: 03/05/2021 11:17:30

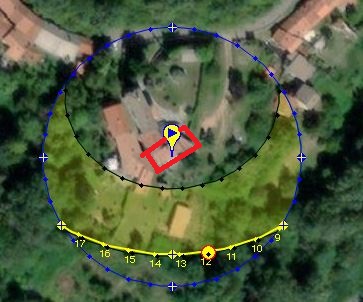

Aggiungo foto per l'irragiamneto solare, così da capire come regolarmi con il fv.
[casa mia è sotto alla punta del "palloncino" quella con 3 falde cerchiata in rosso]

http://www.energialternativa.info/public/newforum/ForumEA/U/Dicembre%200000000.jpg

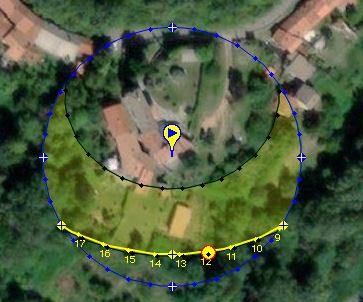

"irragiamento a dicembre"

http://www.energialternativa.info/public/newforum/ForumEA/U/Dicembre.JPG

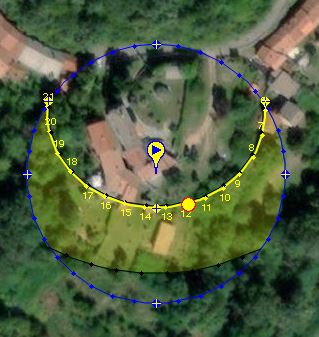

"AGiugno"

http://www.energialternativa.info/public/newforum/ForumEA/U/Giugno.JPG

Per chi volesse fare una simulazione: LINK



Modificato da OrsoMario - 03/05/2021, 12:50:35


---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



OrsoMario

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2018

Stato:



Inviato il: 04/05/2021 02:02:17

Mi sono spremuto gli ultimi neuroni rimasti..

e visto la posizione infelice del mio tetto..

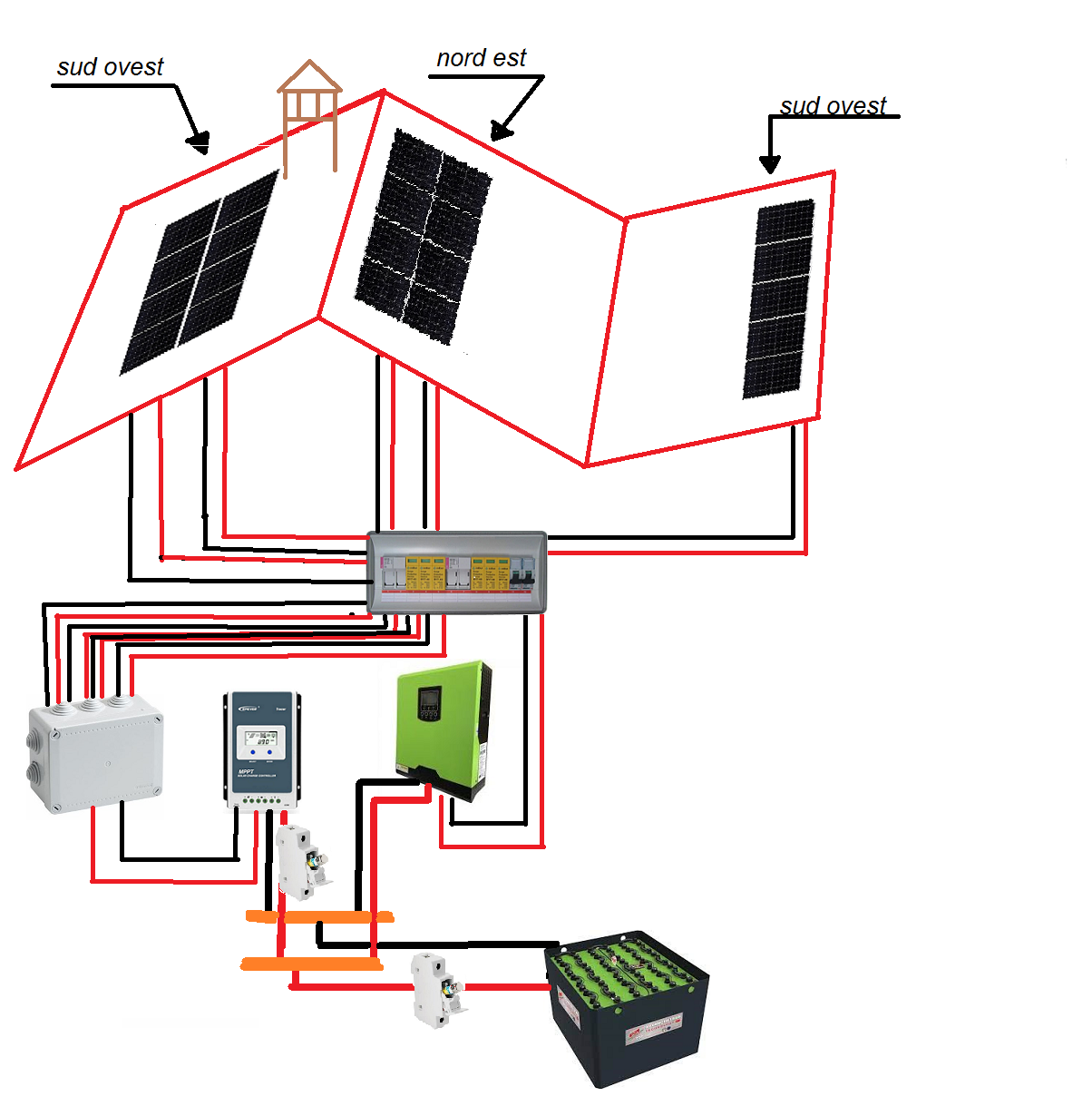

alla fine penso che farò così, un Epever Tracer10420AN collegato alle due falde con due stringe serie e parallelo per falda e in fine le due falde in parallelo, i 5 pannelli dell'inverter nella terza falda a sud ovest,

ho fatto uno schema un pò alla buona, non sono Giotto!!

può andar bene così??

http://www.energialternativa.info/public/newforum/ForumEA/U/impianto%201.png



---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



river
MegaWatt


Gruppo:Utente
Messaggi:363

Stato:



Inviato il: 04/05/2021 13:23:14

ammesso ci sia spazio non ti conviene spostare una striga sulla 2° falda a sud ovest?



---------------
steca 5048 n2 36 pannelli 500a agm in parallelo 200A life (2021)



river
MegaWatt


Gruppo:Utente
Messaggi:363

Stato:



Inviato il: 04/05/2021 13:30:42

e visto le poche stringhe s-o e se non erro installi tu pensa di guadagnare qualche grado con le staffe (non saranno perfette complanari ma anche 5° fanno)



---------------
steca 5048 n2 36 pannelli 500a agm in parallelo 200A life (2021)
