Inviato il: 30/01/2022 20:10:08

Buona Sera Ragazzi

Oggi sono riuscito a trovare un' oretta per verificare / ricordarmi
come ho collegato il tutto e come penso di modificare interponendo
il supercondensatore levando le Piombo

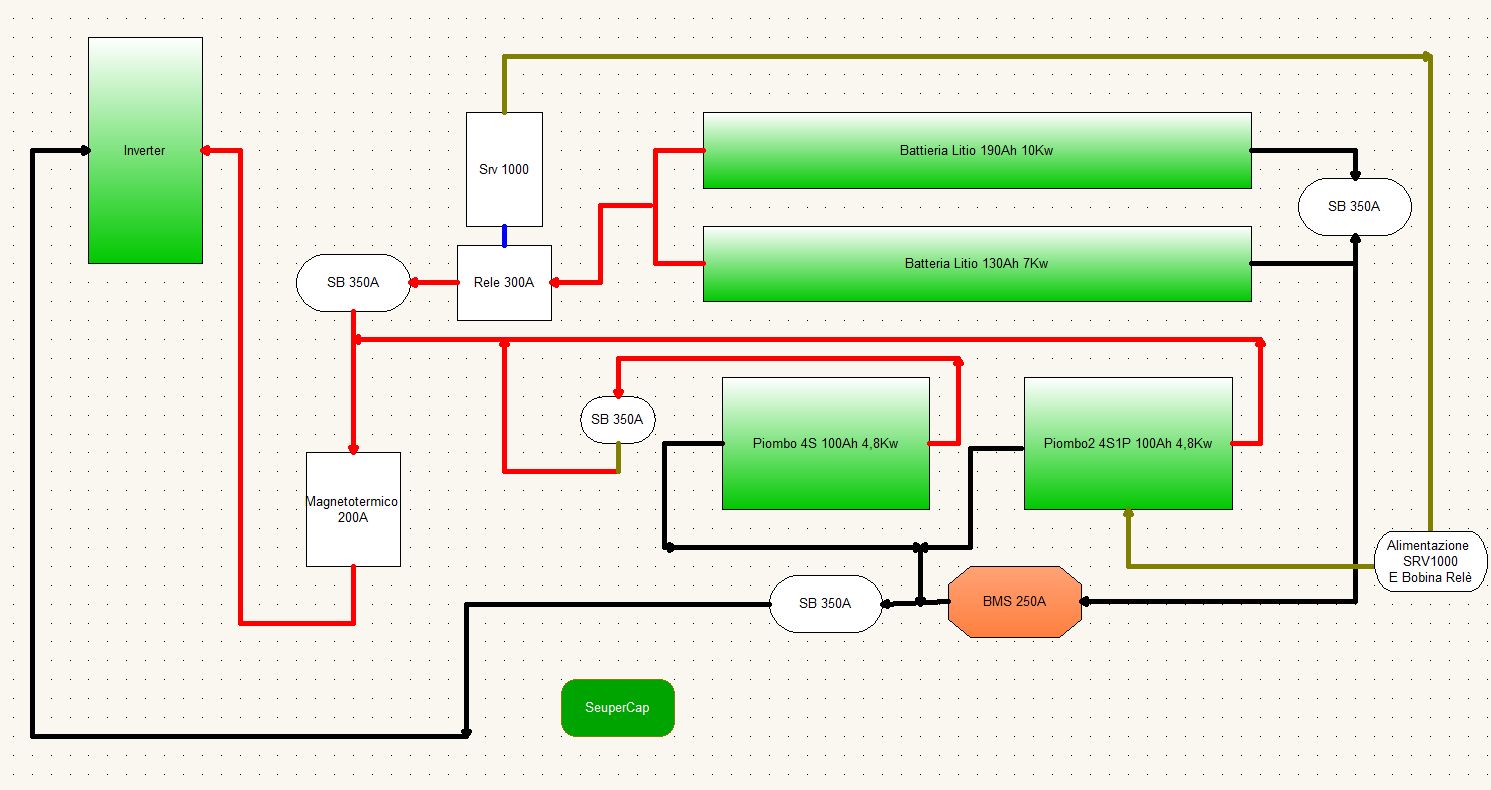

Ora cosi

http://www.energialternativa.info/public/newforum/ForumEA/U/CollegamentoBatterieSavio.jpg



Il BMS "se lo ritiene necessario" stacca le Litio sul polo Negativo
E SVR1000 che alimentato dal banco piombo
Stacca le litio sul polo positivo "e un doppio controllo in caso non andasse il BMS"

In questa config Inverter vede sempre un alimentazione dato che le piombo sono sempre presenti

Nello schema come vedete ci sono vari staccabatterie che chiamo SB

"SB li monto perche li trovo utili in caso di manutenzione e anche durante il cablaggio per sezzionare le varie parti"

Ora vi spiego cosa fanno :

1 SB unisce i due poli positivi dei due pacchi Piombo 4S
serve per scollegare "in teoria"il parallelo tra i due banchi Piombo 4S2P

1 SB unisce i due poli negativi dei due banchi litio e quindi abilita "in teoria" il paralllelo tra loro
1 SB sezziona i negativi verso Inverter
1 SB sezziona il positivo verso inverter in caso si volesse andare di sole Piombo
Un Magatotermico da 200A protegge la linea da Banco batteria verso inverter
in caso di manutenzione aprendole assieme al SB negativi si sezzona entrambi i poli verso inverter

Detto questo io bilancio le batterie sia piombo che litio
Sui singoli poli positivi quindi non so fino a che punto per questo ho scritto in Teoria
Aprendo un SB realmente tolgo il parallello tra i due banchi sua nel caso piombo che litio

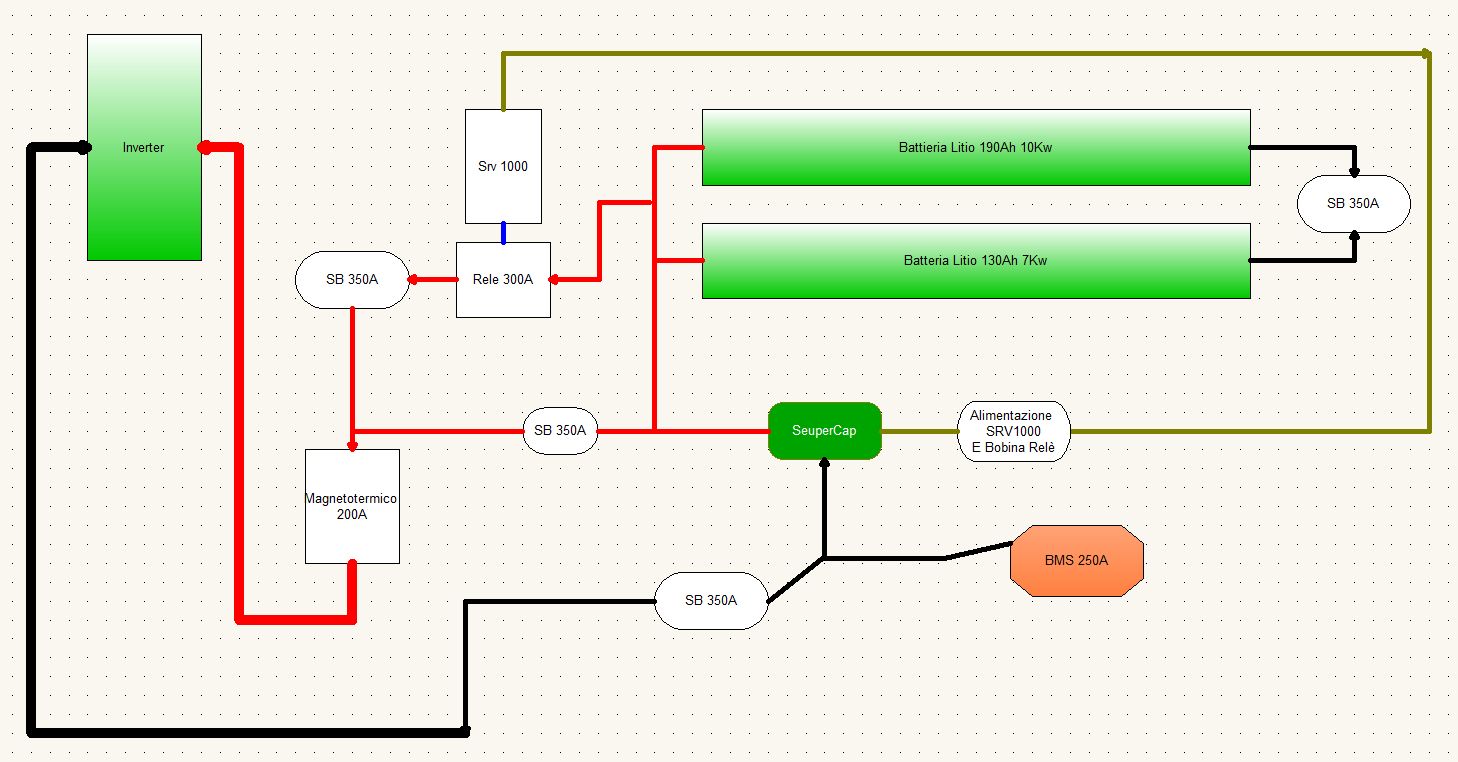

Questo sotto invece lo schema di come penso di collegare il supercondensatore
in pratica lo vorrei collegare al posto delle piombo

Cosa ne pensate dei due schermi ?
fattibile o trovate qualcosa che non va ?
Ho paura che quando il supercondensatore sia troppo scarico chieda troppi A in carica
comportandosi come un corto voi che dite ?
In quel saso seivrebbe tipo mettere una resistenza che poi si tolga una votla arrivato a tensione
non so se questa cosa devo farla solo la prima votla a mano
o se inventermi qualcosa per farla in automatico ?

http://www.energialternativa.info/public/newforum/ForumEA/U/CollegamentoBatterieSavioSuperCondensatore_1.jpg



---------------
FV Inverter SolarEdge con Ottimizzatori
FV Inverter EASUN POWER 5000W ISolar SMK 5KW "Rimarchiato PIP 5048MK"
Gestito con SolPipLog e automazioni tramite NodeRED e Domoticz
Banco Batterie 8 Elementi 4S 2P GENESIS 12TD100F4
Con Bilanciatori/equalizzatori HA02 e HA12 BT
3 Isole Luci con muro batterie 18650 Litio 1.8A 64P 3S
Muro Batterie 18650 Litio 1.8A 72P 15S
Con Bilanciatori 4XHA12 BT e DalyBMS Supervisione DalyLog/Domoticz
Connessi in paralelo al banco Piombo AGM
Gestione Sgancio con SRV1000 e DalyBMS/DalyLog
