Cippatore artigianale fai da te, Cippatore e raffinatore
FinePagina

Gastoneg

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1236

Stato:



Inviato il: 08/06/2021 18:41:49

Per alimentare la pellettatrice ho bisogno di un piccolo cippatore che mi produca la materia prima e volendo anche cippatino da bruciare direttamente in caldaia.
Dato che non voglio spendere soldi ho pensato di provare a costruirne uno piccolino che soddisfi le mie esigenze.
Ho un motore da 3 hp monofase a 2800 giri, userò questo, approfittando anche del mio fotovoltaico.
Ho fatto un piccolo schizzo prendendo spunto dal cippatore di Biomass, e come al solito avrò bisogno dei vostri consigli.
Lo farò con due dischi e i martelli in mezzo, che verranno sfalsati altrimenti si toccano, ne metterò quattro per perno affilati.
Biomass mi servirebbe sapere le misure delle lame che usi, per vedere se ci stanno o se serve ridimensionare il tutto, e anche a quanti giri max può girare il cippatore.
Cosa pensi delle quattro lame, più che un cippatore sarà come una pialla unica incognita il motore, tre cavalli sono miseri, ma lo devo fare con questo motore.
Metterò un vaglio intercambiabile per potere fare il materiale con diverse dimensioni.
Per la pellettatrice avrò bisogno che mi esca molto fino, dunque deve fare anche da raffinatore.
Grazie in anticipo a tutti per le info che mi darete.

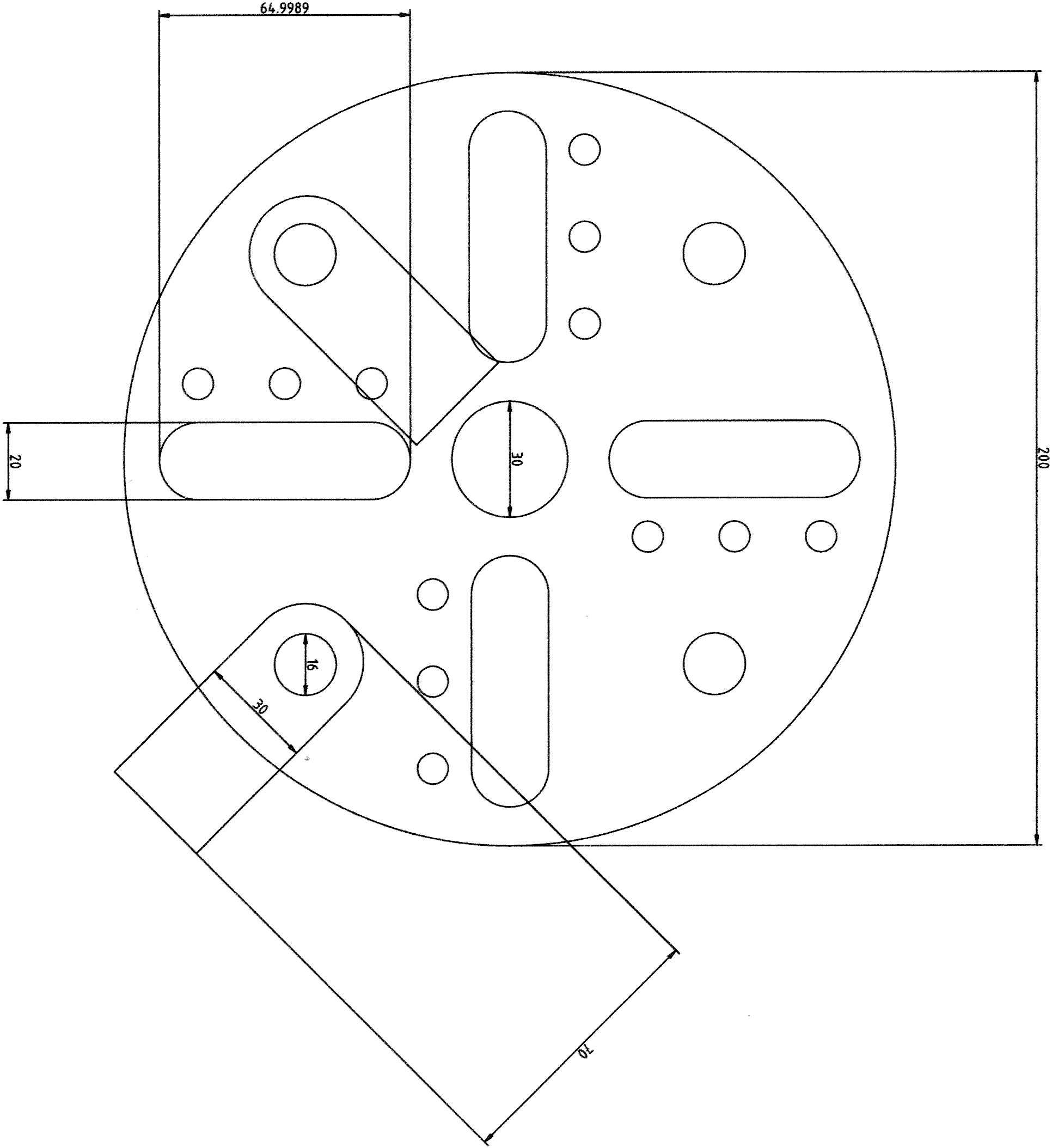

Immagine Allegata: Vista dentro disco.jpg

ForumEA/U/Vista  dentro disco_1.jpg



---------------
Qualsiasi cosa da me creata viene esclusivamente fatta per uso privato o per hobby



Biomass

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:18247

Stato:



Inviato il: 08/06/2021 21:21:55

eccomi qui...

leggendo qui LINK
vedrai come è il rotore

quante lame metterai?



Modificato da Biomass - 09/06/2021, 06:59:05


---------------
W il cippato fatto in casa. Economico come nessun'altro combustibile
Caldaia Tesi H2O Cs Thermos a cippatino, boiler 200L, 2,5m solare termico, cappotto perimetrale10cm in EPS, solaio coibentato e finestre PVC classa A.



Biomass

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:18247

Stato:



Inviato il: 08/06/2021 21:28:12

con 3 cv, consiglio una lama sola.
considera la larghezza massima delle tavole o dei rami che cipperai.
Io ho la lama da 10,5 cm e cippo tavole max 9,5cm.
La maggior quantità di tavole è da 7,5cm.

Importante è la posizione della tramoggia e della distanza minima tra tramoggia e lama.
Ovviamente anche l'inclinazione è importante.
Il Geo ha 16 martelli flottanti disassati.
Li disassi interponendo dei distanziali diversi tra uno e l'alto, nel perno.
Peso martelli...sempre uguale.
Asola rotore uguale a grandezza lama.
Sarà tutto bilanciato da quasi subito



---------------
W il cippato fatto in casa. Economico come nessun'altro combustibile
Caldaia Tesi H2O Cs Thermos a cippatino, boiler 200L, 2,5m solare termico, cappotto perimetrale10cm in EPS, solaio coibentato e finestre PVC classa A.



Biomass

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:18247

Stato:



Inviato il: 08/06/2021 21:36:34

più i martelli sono lunghi, più "martellano".
Quanto grande farai il "guscio" che contiene il rotore?

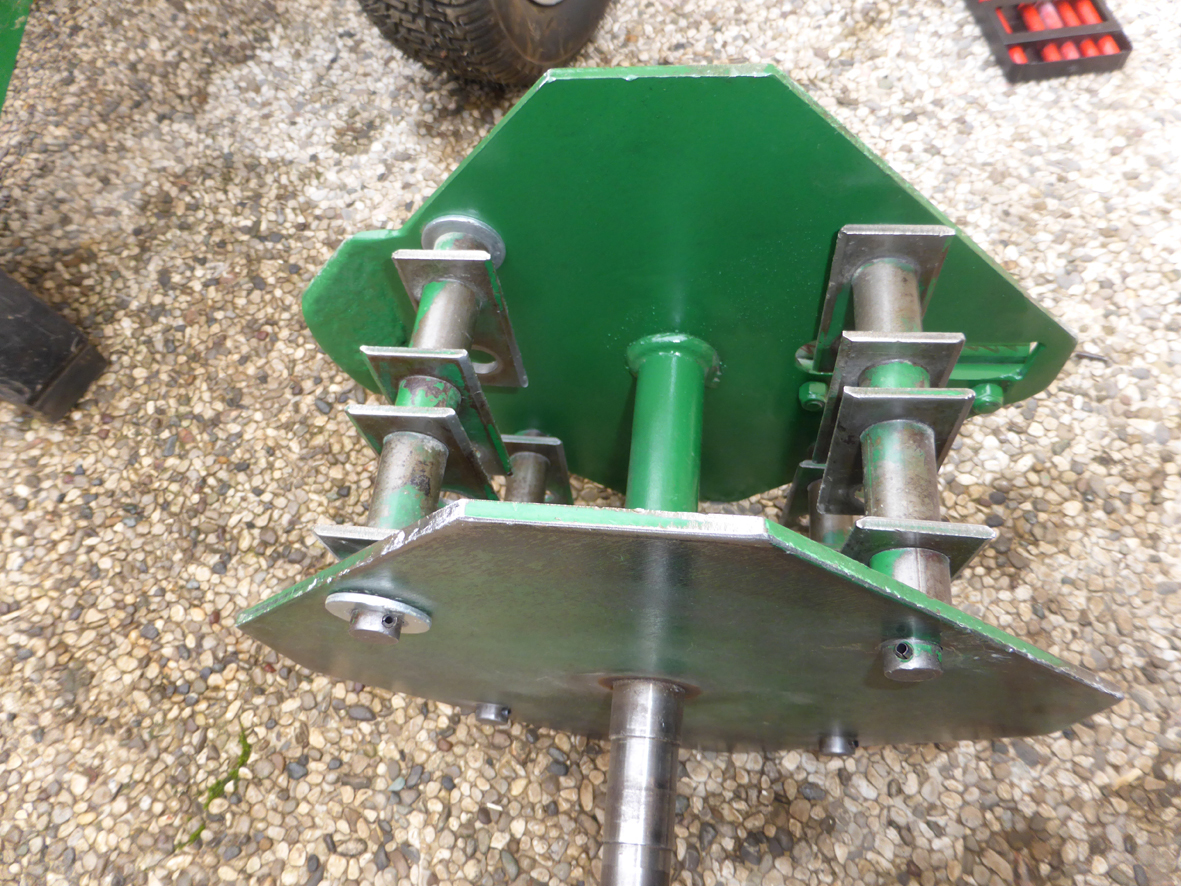

http://www.energialternativa.info/public/newforum/ForumEA/U/P1060102_1.jpg

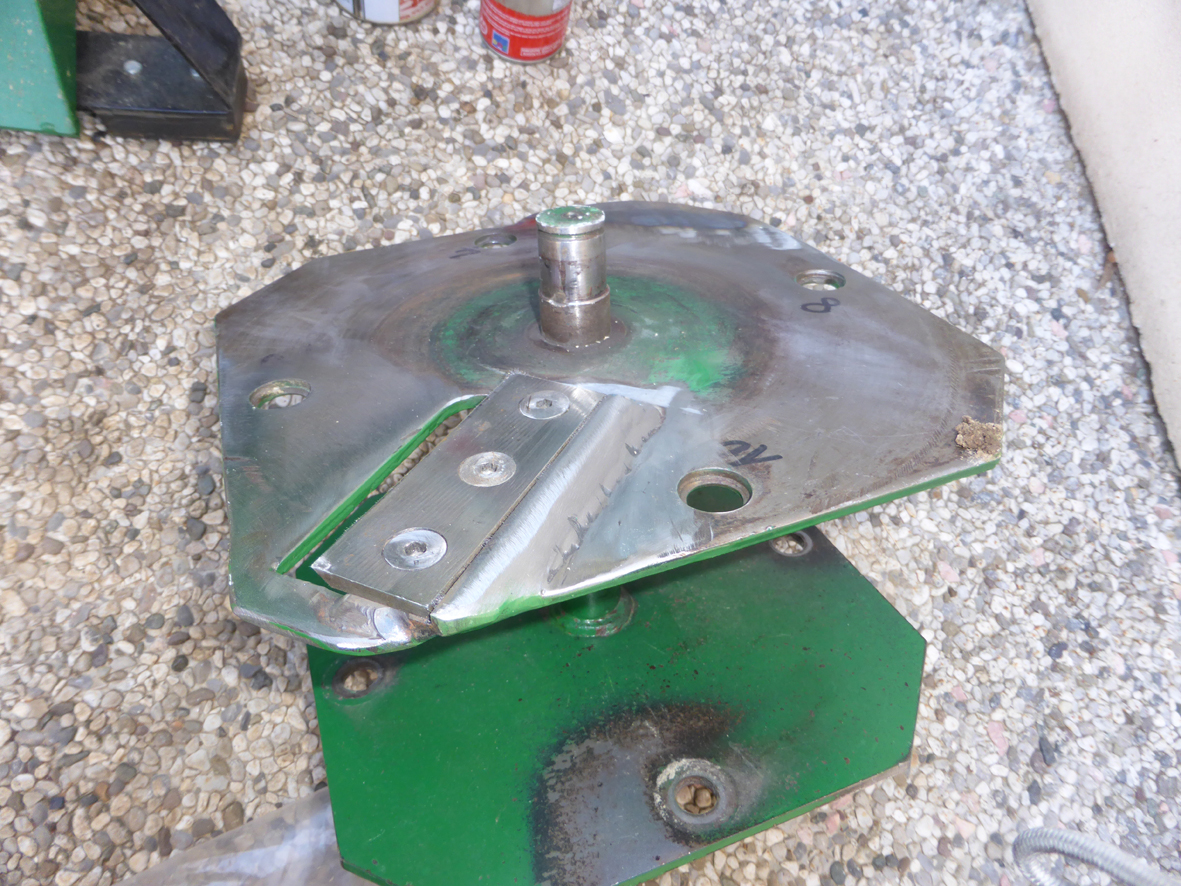

http://www.energialternativa.info/public/newforum/ForumEA/U/P1060090_1.jpg



---------------
W il cippato fatto in casa. Economico come nessun'altro combustibile
Caldaia Tesi H2O Cs Thermos a cippatino, boiler 200L, 2,5m solare termico, cappotto perimetrale10cm in EPS, solaio coibentato e finestre PVC classa A.



Biomass

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:18247

Stato:



Inviato il: 09/06/2021 07:04:50

Secondo me la forma del rotore è meglio farla quadrata con gli angoli mozzati, piuttosto che tonda.
La lama la metterai sulla diagonale, sfruttando una lunghezza maggiore.

Il martelli se li fai rettangolari con i due lati lunghi affilati ( ma non troppo affilati) saranno reversibili e in caso di usura li puoi girare.
Ovviamente hanno due fori per il perno



Modificato da Biomass - 09/06/2021, 07:13:31


---------------
W il cippato fatto in casa. Economico come nessun'altro combustibile
Caldaia Tesi H2O Cs Thermos a cippatino, boiler 200L, 2,5m solare termico, cappotto perimetrale10cm in EPS, solaio coibentato e finestre PVC classa A.



Biomass

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:18247

Stato:



Inviato il: 09/06/2021 07:20:11

Ricorda che i perni dei martelli, lato lama, non devono sporgere fuori ma devono rimanere a filo della flangia.
Altrimenti urtano sul pezzo da cippare....

Quindi lato lama, la flangia deve avere un incavo tale da bloccare la testa del perno che non sarà passante

Non so se è chiaro. In caso metto foto

Invece lato opposto lama, i perni possono uscire per essere spinati



---------------
W il cippato fatto in casa. Economico come nessun'altro combustibile
Caldaia Tesi H2O Cs Thermos a cippatino, boiler 200L, 2,5m solare termico, cappotto perimetrale10cm in EPS, solaio coibentato e finestre PVC classa A.



lupocattivo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2260

Stato:



Inviato il: 09/06/2021 09:17:29

CITAZIONE (Gastoneg, 08/06/2021 18:41:49 ) Discussione.php?216535&1#MSG0


...Ho un motore da 3 hp monofase a 2800 giri...



Ciao Gastoneg, mi permetto di condividere la mia esperienza più i ricordi scolastici di meccanica...
Io possiedo una "Cippatrice" un tantino datata con motore 3,2hp (2400W) e 2800 rpm. -

Ha un disco (volano) di circa 200 mm. equipaggiato con due lame radiali.
In realtà la chiamavano biotrituratore, ma con tutte le protezioni e convogliatori originali erano più le volte che la dovevo "Sgorgare" di quelle che potevo "Chippare".
Attualmente la uso per liberarmi di Ramaglie e Tronchetti vari. Con un poco di attenzione e non chippando di "Testa" chippo fino a un diametro di 100 mm e con un tantino di impegno anche fino a 150 mm. Quelli più grossi li taglio con la "Troncatrice" e li metto ad essiccare e poi li porto in montagna per la Cucina Economica dei parenti...

per capire meglio l'argomento ho dato una letta a questi due siti:

I Sistemi di taglio biotrituratori cippatori: due filosofie costruttive

Biotrituratori e cippatrici: la gestione economica delle biomasse residue.

Sinceramente dai miei ricordi di meccanica un Tamburo con Martelli che mi sembra dedicato ai Bio-Trituratori non lo vedo idoneo per 3 cavallucci. Mi ha rievocato il Regolatore di Watt e sinceramente non so quanto faccia bene alla meccanica (vibrazioni indotte) e neppure credo che 3 cavallucci bastino.
Io di tanto in tanto, se spingo troppo la mia, col suo misero taglio, la inceppo...

Nel tempo l'ho Super-Taroccata e bado bene a tenere le manine ben lontane dalle lame eventualmente utilizzo degli spezzoni di legno e cosa molto importante la utilizzo in uno spazio ristretto in grado di attenuare eventuale proiezione di scaglie... Quando becco un nodo talvolta lo spara di fronte come una fucilata...
Frontalmente ho anche un saccone di plastica nera-pesante per raccolta/protezione...


Allego serie di foto che spero aiutino...

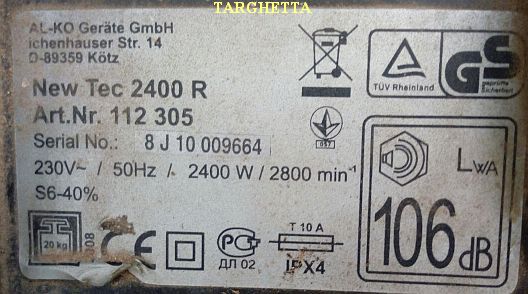

http://www.energialternativa.info/public/newforum/ForumEA/U/01-Targhetta.jpg

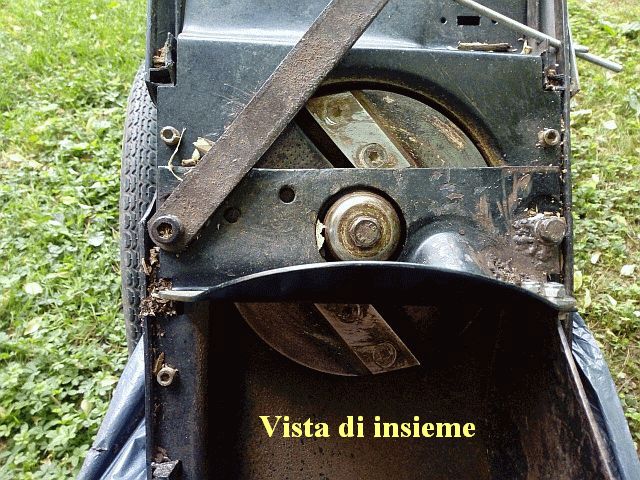

http://www.energialternativa.info/public/newforum/ForumEA/U/02-Vista%20di%20insieme.jpg

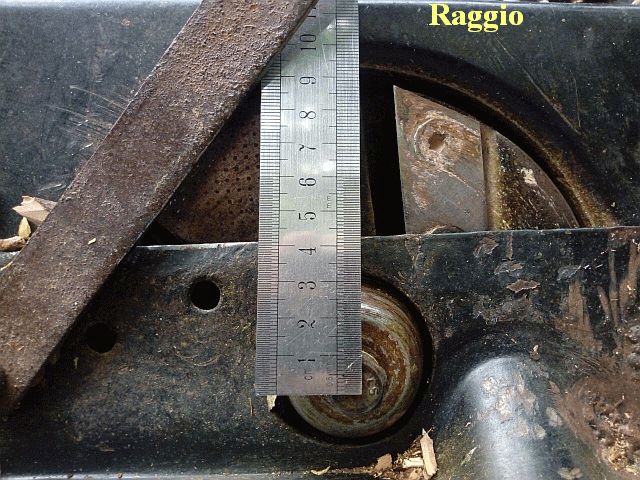

http://www.energialternativa.info/public/newforum/ForumEA/U/03-Raggio.jpg

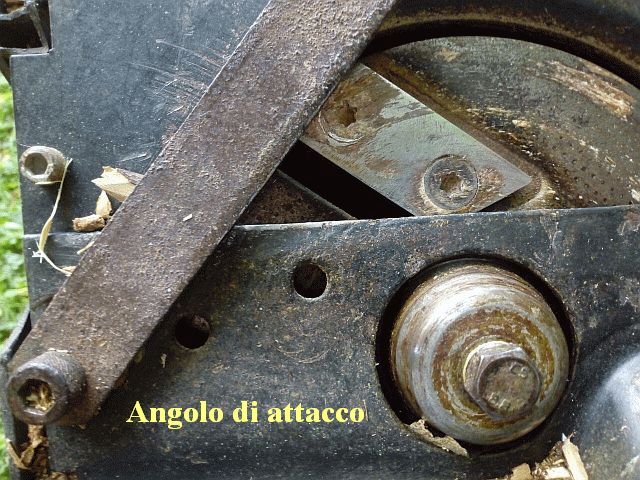

http://www.energialternativa.info/public/newforum/ForumEA/U/04-Angolo%20di%20attacco.jpg

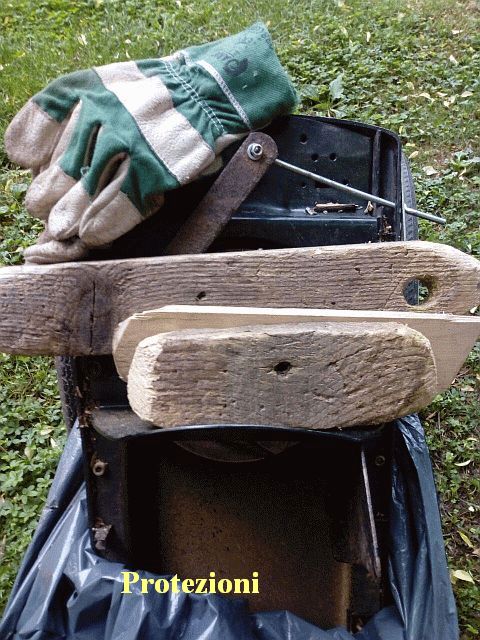

http://www.energialternativa.info/public/newforum/ForumEA/U/05-Protezioni.jpg



http://www.energialternativa.info/public/newforum/ForumEA/U/06-Risultato.jpg



http://www.energialternativa.info/public/newforum/ForumEA/U/07-Dimensioni.jpg



PS: l'ho "Carrellata" usando una serie di ruote da 20" (Graziella) tipo quelle che ho usato per la "Carrozzina" di Poldo (che conservo ancora). Ne avevo fatto una scorta e per "Carrellare" Compressori o altri dispositivi da Hobbisti vanno mille volte meglio delle infime rotelline di plastica originali.

PS2: Le "Essenze" che di solito chippo sono Alloro, Mirabolano-Amolo e Robinia. Le assi di Abete o simili le riutilizzo all'infinito... Ho la sindrome di Mastro Geppetto...Faccine/roflmao.gif



Modificato da lupocattivo - 09/06/2021, 13:35:34


Gastoneg

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1236

Stato:



Inviato il: 09/06/2021 19:41:19

Grazie ragazzi

Avevo pensato a 4 lame perchè a mio avviso batte meno e crea meno stress alla meccanica.
Ne farò una e al limite la seconda si può sempre inserirla in un secondo tempo.
Per il rotore hai ragione meglio quadrato ( e poi farlo diventare ottagono tagliando gli spigoli) altrimenti le lame da 100 mm non ci stanno, calcola che lo farò più piccolo del tuo, appena riesco vedo di fare un disegno.
Per il discorso dei perni che tengono i martelli dove si trova la lama non devo sporgere altrimenti sono guai, mentre la carcassa non so ancora come la farò, prima facciamo il rotore poi vediamo.
Per il bilanciamento come dicevi se si fanno i lavori bene non ci sono problemi.

X Lupo
Hai ragione 3 cavalli sono miseri questo è anche il mio timore, ma i martelli non dovrebbero rubare tanta potenza, fanno anche da volano.
Dunque il tuo rotore gira a 2800 giri?
Ma tu non hai i martelli?



---------------
Qualsiasi cosa da me creata viene esclusivamente fatta per uso privato o per hobby



lupocattivo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2260

Stato:



Inviato il: 09/06/2021 20:36:33

CITAZIONE (Gastoneg, 09/06/2021 19:41:19 ) Discussione.php?216535&1#MSG7

Grazie ragazzi
...Ma tu non hai i martelli?...


No... Sotto al disco ci saranno 30 mm di spazio libero; la sede dove si fissano le lame, in pratica si incurva verso il basso a mo' di paletta (probabilmente lo ottengono per stampaggio) e credo sia per generare una certa ventilazione per espellere i truciolini.

Quattro lame direi che non le regge, a meno che non ti metta a chippare stuzzicadenti.

Potrei avere il condensatore un tantino stanco (forse) ma ti assicuro che cala anche con ramaglie da 20/25 mm (un pollice) e non è mai stata particolarmente brillante...

In tutti i casi evito la tranciatura ortogonale, ma preferisco usare un angolo di 30° o meno... In pratica è una sorta di pialla...

Io non ho esigenze particolari il chippato lo spargo a mo' di sottofondo dove non desidero erbacce. Le gatte lo apprezzano molto...

Diciamo poi che quando te la vendono il nome è "BioTrituratore" e direi che con 3 hp e anche tanto ottimismo è difficile chiamarle chippatrici.



Gastoneg

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1236

Stato:



Inviato il: 10/06/2021 21:41:27

Ho iniziato a fare il disegno del rotore a forma di ottagono, come il tuo Biomass
Per far stare una lama da 100mm viene grande, ma per me la lama da 100 mm non va toccata, altrimenti non ha senso costruirlo, si andrebbe a macinare solo legni di piccola taglia.
Mi servirebbe sapere la misura della lama lunghezza x larghezza in modo da disegnare l'asola giusta.

Altrimenti cambiare tipologia, farlo con lama frontale, ma dopo diventa problematico fare i martelli con misure adeguate.



---------------
Qualsiasi cosa da me creata viene esclusivamente fatta per uso privato o per hobby



Gastoneg

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1236

Stato:



Inviato il: 11/06/2021 21:19:46

Lo farei così costruendosi anche la lama, questa stretta al minimo. Penso che le tavole dei bancali si riesca a farle ugualmente.
Volendo si può spostare i martelli verso l'esterno ancora un pochino e la lama spostarla con il tagliente verso l'asola

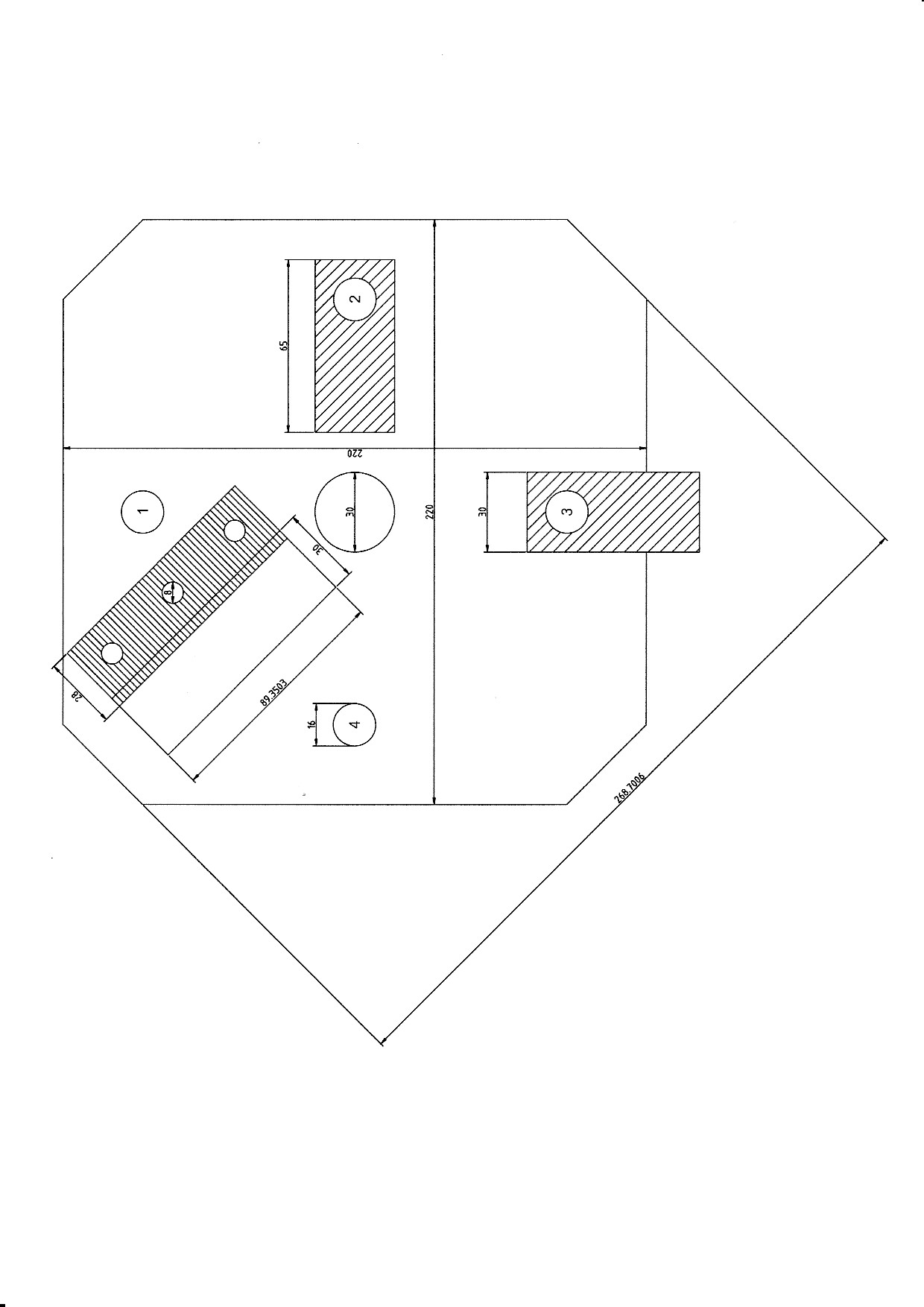

Immagine Allegata: Rotore.jpg

ForumEA/U/Rotore.jpg



Modificato da Gastoneg - 11/06/2021, 21:32:05


---------------
Qualsiasi cosa da me creata viene esclusivamente fatta per uso privato o per hobby



Gastoneg

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1236

Stato:



Inviato il: 17/06/2021 19:10:48

Il caldo non è mio alleato
Preparo solo il disegno, per il resto tutto rinviato a fine settembre.



---------------
Qualsiasi cosa da me creata viene esclusivamente fatta per uso privato o per hobby



non sbaglio mai

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2211

Stato:



Inviato il: 26/06/2021 20:48:03

Ciao gas vedo che ti piacciono le sfide



Gastoneg

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1236

Stato:



Inviato il: 06/07/2021 16:13:52

Ciao Nsm come va?
Non è una sfida, proviamo, se va bene, altrimenti si butta tutto in discarica 😊



Modificato da Gastoneg - 06/07/2021, 17:11:47


---------------
Qualsiasi cosa da me creata viene esclusivamente fatta per uso privato o per hobby



Gastoneg

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1236

Stato:



Inviato il: 16/07/2021 23:01:28

Il disegno è pronto, l’ho fatto con dimensioni ridotte calcolando che ho un motore da 3 hp a 2800 giri.
Poi i martelli volendo si possono anche diminuire, si vedrà
Quando viene la voglia si può iniziare :)

Scarica allegato

Gruppo rotore Lame martelli PDF.pdf ( Numero download: 12 )



---------------
Qualsiasi cosa da me creata viene esclusivamente fatta per uso privato o per hobby
