Buongiorno a tutti,
stamattina sto provando ad installare le 2 batterie ZCS ZSX5000PRO.
Nel manuale viene indicato d'interporre fra inverter e cavi di potenza delle batterie un "isolation device": immagino sia un doppio interruttore di potenza manuale per poter staccare le batterie in qualsiasi momento.
Voi l'avete messo?

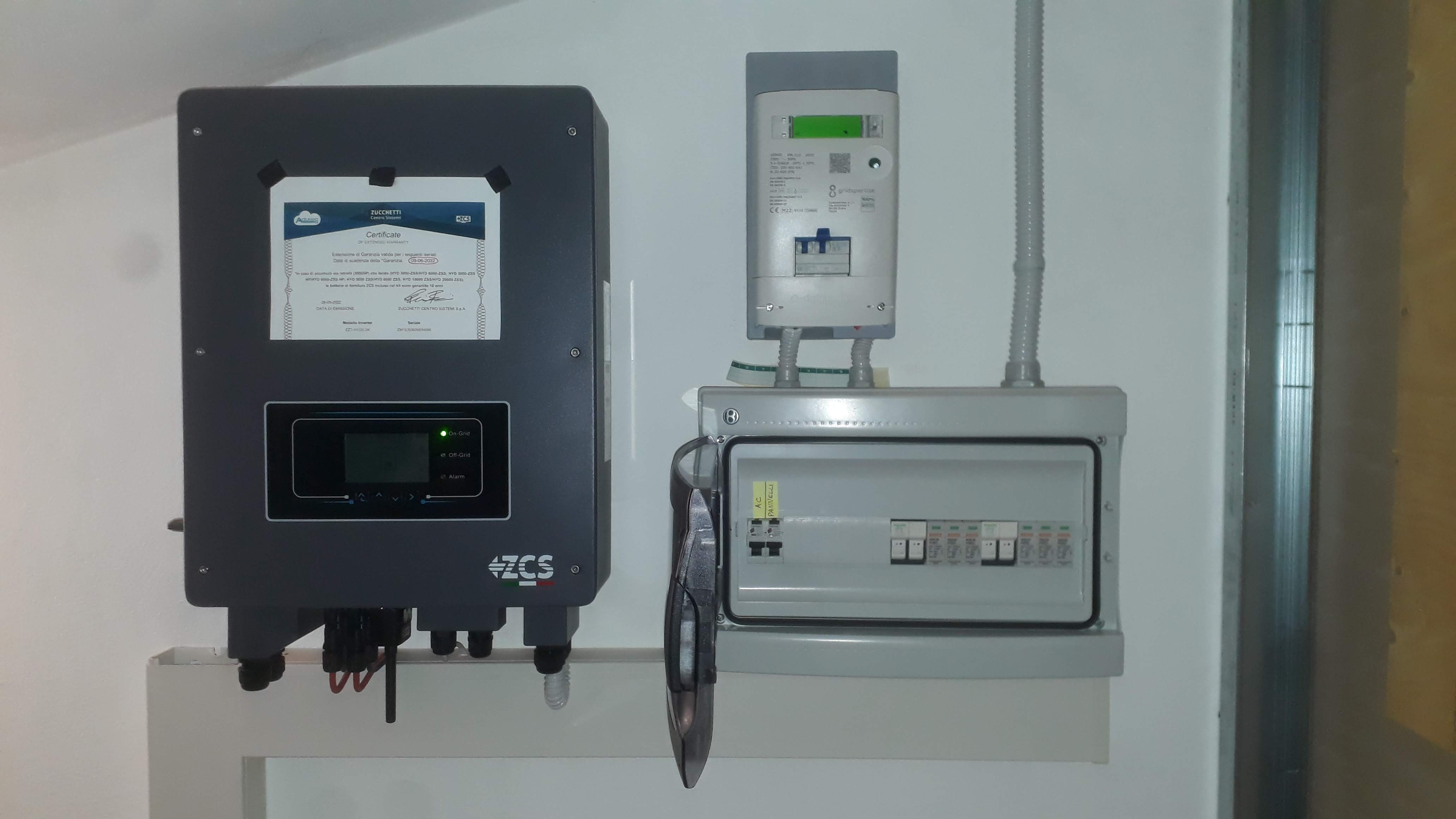

Di fianco all'inverter ho un piccolo quadro elettrico (vedi foto), posso eventualmente metterlo lì dentro?
Se ci vuole, mi potete suggerire un modello adatto al mio quadro elettrico?
Grazie

Immagine Allegata: 20231014_105228.jpg


non è richiesto dalle normative, nessun installatore ufficiale ZCS lo ha mai messo, anche perché dovresti metterne una da almeno 100A, le batterie hanno già all'interno le protezioni, relay e fusibile.

Innesti il cavo CAN e le riconosce in automatico.

Immagine Allegata: Immagine.jpg


Perfetto grazie Claudio, lo sospettavo.
Per il cavo di messa a terra mi dite che sezione devo acquistare?
Pensavo di collegare le 2 batterie alla vite libera già presente sul lato dx nell'aletta di raffreddamento posteriore dell'inveter, ok?

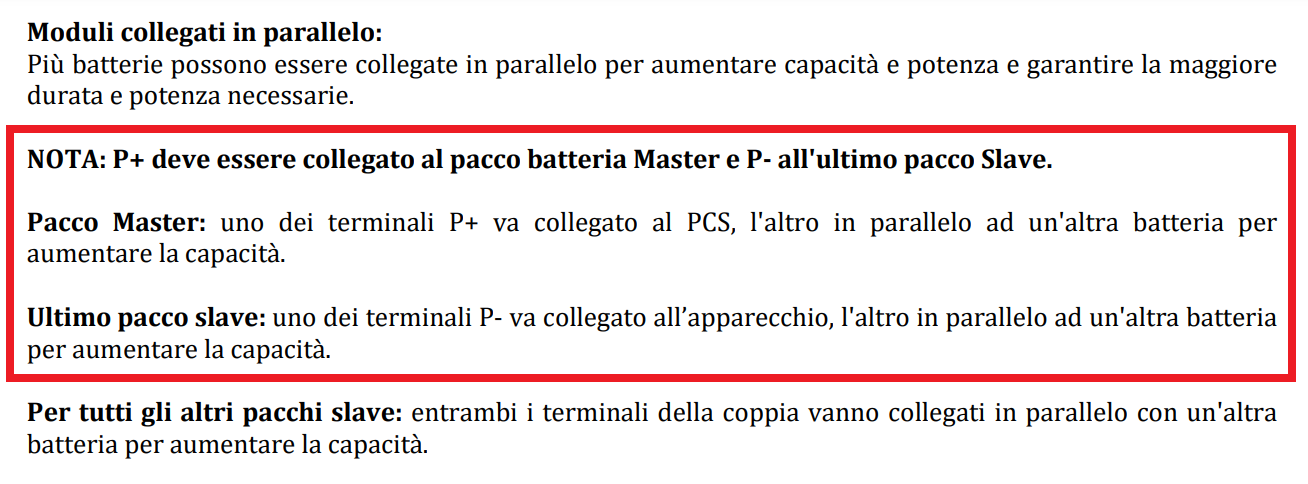

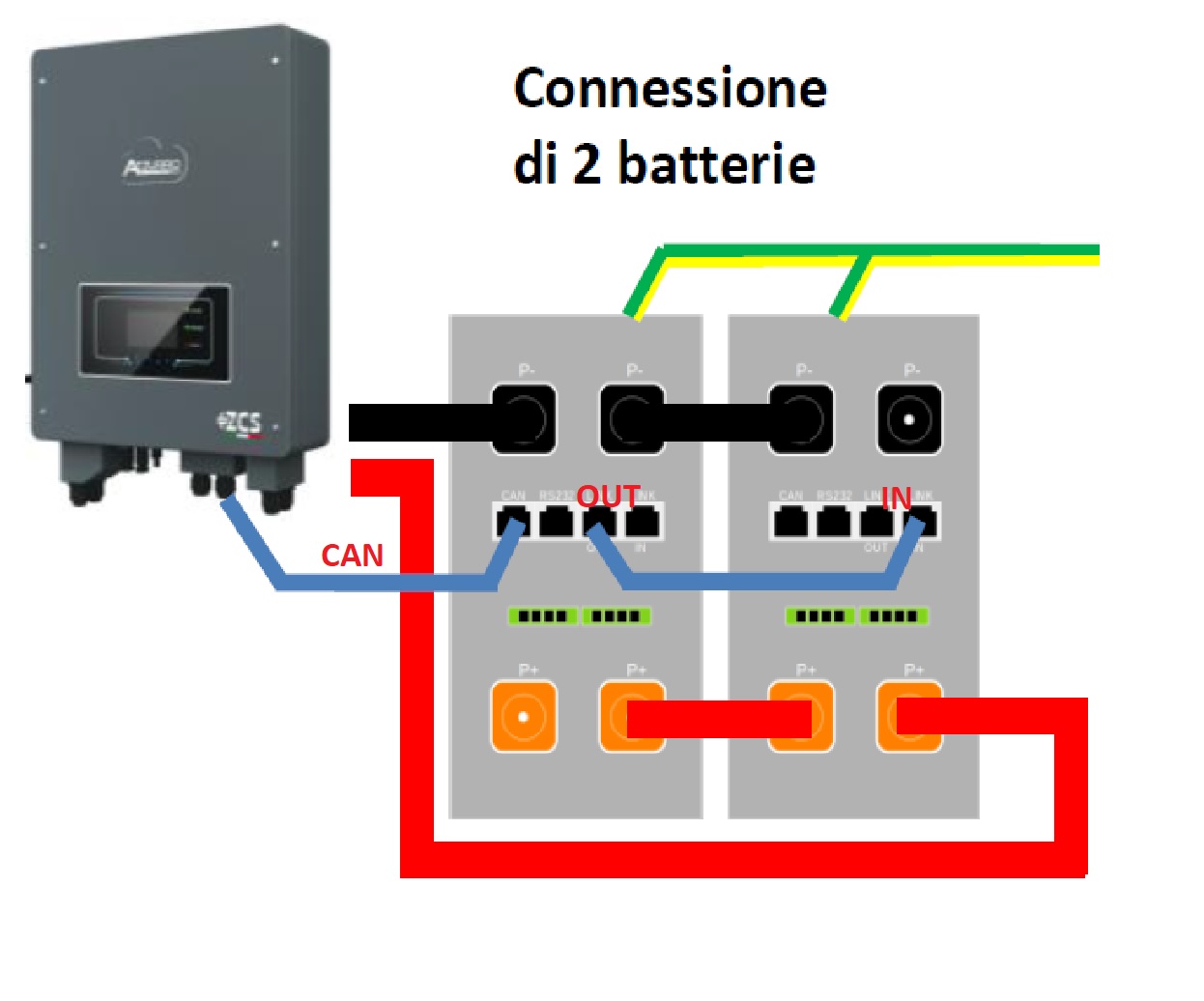

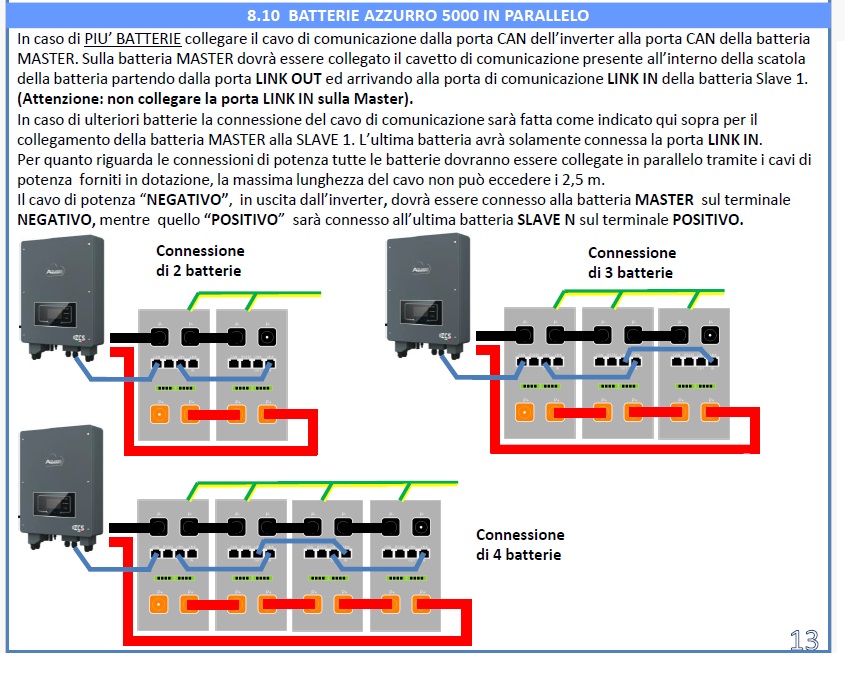

Claudio, magari è la stessa cosa, ma il manuale delle batterie dice di collegare il "+" della batteria master ed il "-" della batteria slave all'inverter, vedi immagine allegata (nella tua immagine è il contrario).

Immagine Allegata: Immagine.png

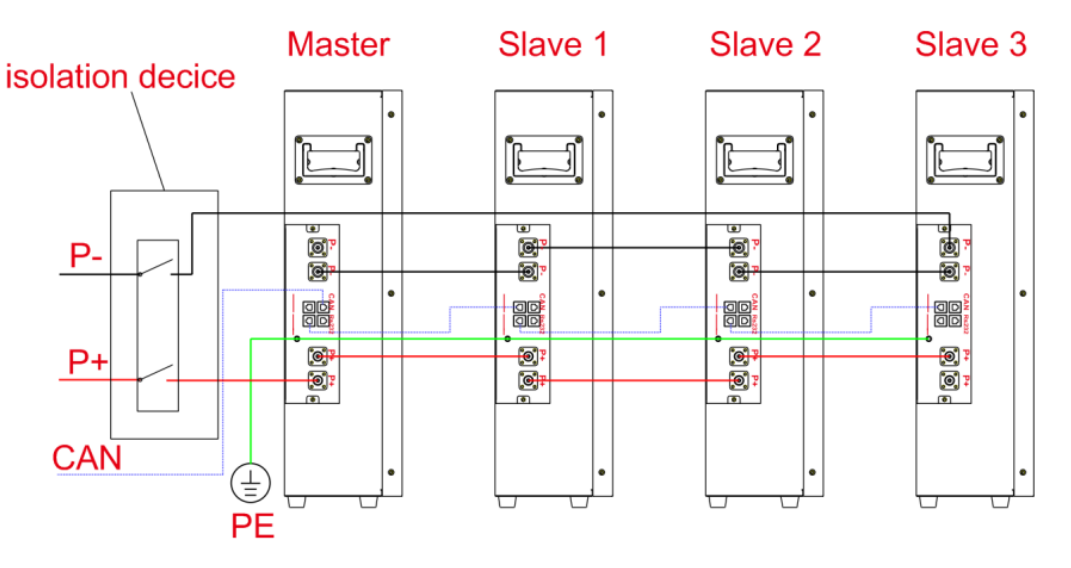

Nel manuale viene proprio esplicitata questa cosa, vedi immagine.

Immagine Allegata: Immagine2.png


non importa se il + o il - parte dalla Master, l'importante che i cavi che arrivano dall'inverter uno vada sulla Master e uno sulla Slave.

Il cavo di terra da 6mm² lo devi collegare dove è collegato quello che va all'alettatura, non all'alettatura.

I cavi di terra BEVONO partire tutti da un unico punto, mai catene di connessione.

Allora collego il cavo di terra qui, ok?
E mi confermi che ogni batteria deve avere il suo cavo di terra che va al punto che ho evidenziato in rosso?
(in quel punto confluiscono 3 cavi di terra: i 2 degli scaricatori di sovratensione e quello dell'inverter)

Immagine Allegata: 20231014_151624.jpg


Vai da una batt. all'altra e poi a quel morsetto, si può fare perché le 2 batt. sono una cosa unica.

Bon, ho collegato tutto!
Qual è la sequenza di riaccensione?
C'è un video che la spiega?
Devo accendere prima le batterie in modo che si bilancino o è un'operazione inutile?
Grazie, sono un po' nel panico ante-accensione!!!!

Vedi allegato PDF proceduta spegnimento-accensione

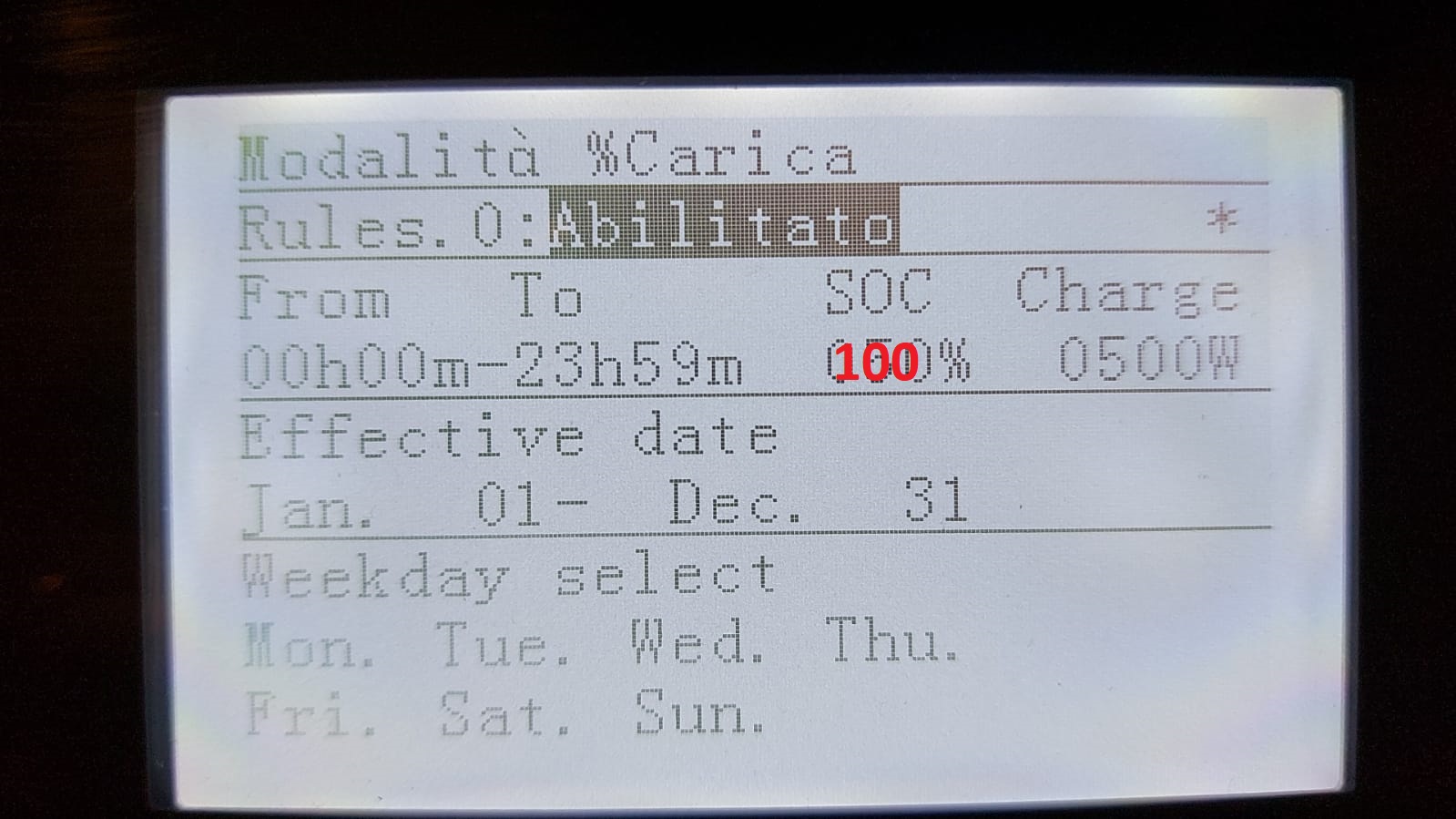

come prima carica la farei fare da rete selezionando carica a % settando cosi.

Immagine Allegata: Immagine.jpg


Grazie Claudio!
Mi manca da collegare il cavo CAN tra inverter e batteria master.

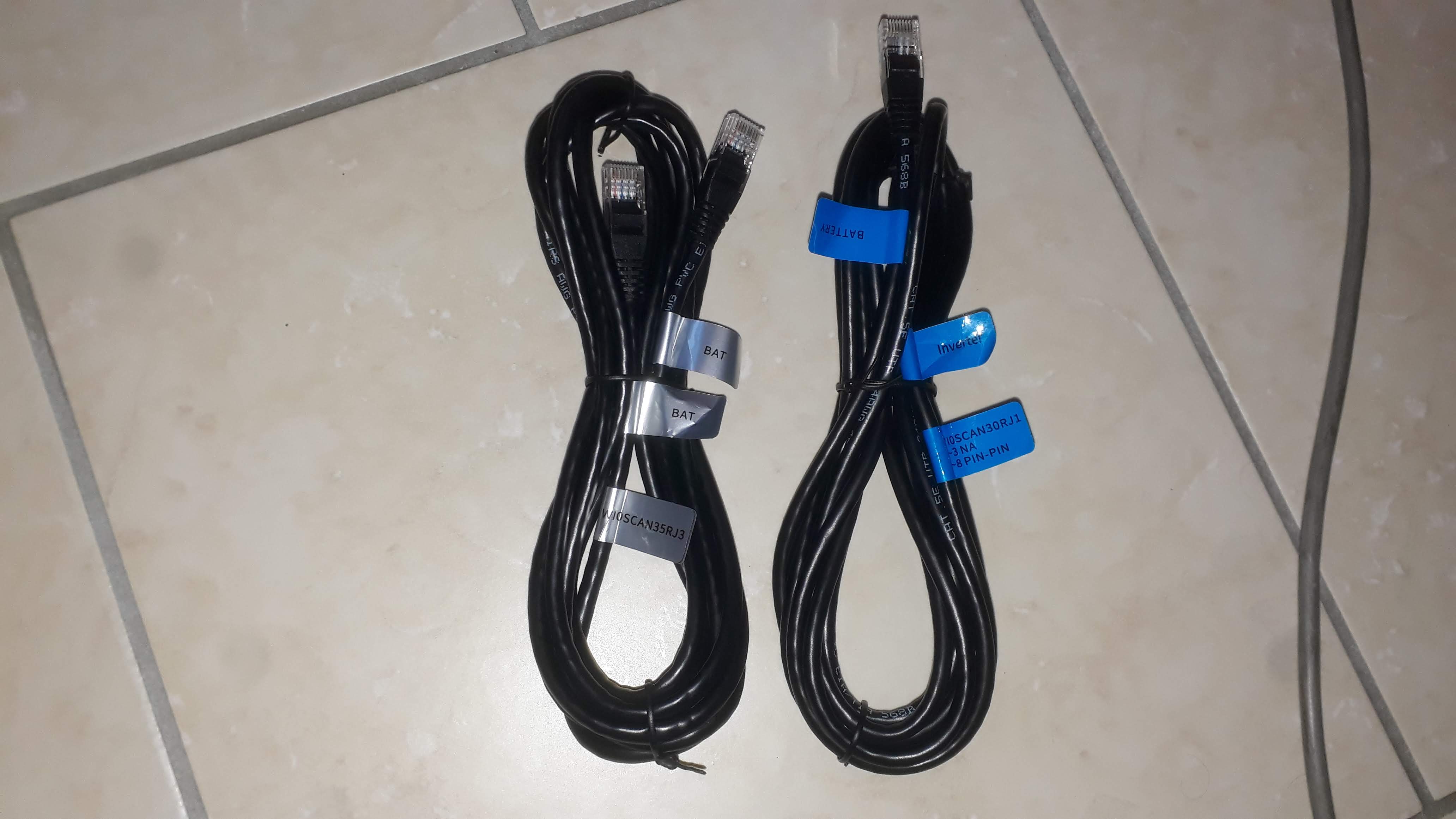

Nella confezione ci sono 2 cavi: quale uso (vedi foto)?

Immagine Allegata: 20231014_173834.jpg

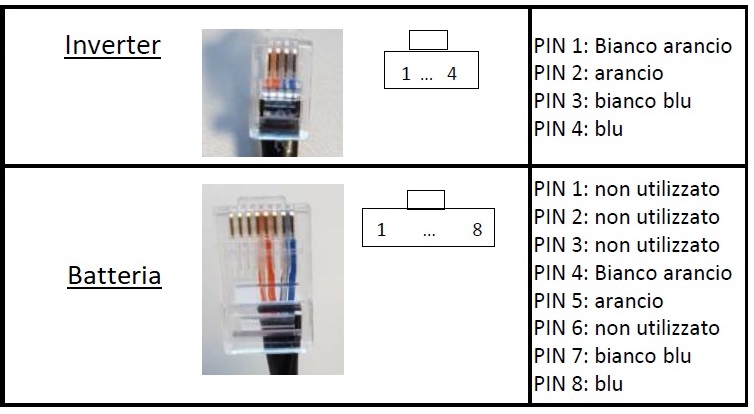

questo, inverter RJ10 pin 1 e 2, batteria RJ45 pin 4 e 5.

Non puoi sbagliare RJ10 ne hai due vanno bene tutti e due sia quello in dotazione all'inverter che quello in dotazione alle batterie.
