Salve, ho visto che l'inverter al massimo eroga 100 A quindi in teoria basterebbero dei cavi da 25mm (addirittura sulle batterie da 5 kw x 100A continuativi forniscono i 15mm) Ora io penso di installare dei 35mm (le batterie stanno subito sotto l'iverter meno di 1 metro. Sono giusti piccoli esagerati? grazie!!

35mm² sono OK, 1m comincia a intiepidirsi a 60/70A costanti, con una batt. da 5kW=100Ah eviterei corrente superiore a 50A=0.5C

OK,grazie, Visto che le batterie sono da 340Ah penso sia plausibile spingersi intorno agli 80 amp e quindi mi orienterei per i 50mm.
Avevo ordinato il seplos 200a v2 invece é arrivato il V3. Ora l'ho preso su alibaba e rispedirlo indietro ..... uff !!! me lo tengo?

Consiglio se invece del sezionatore e fusibile mettessi questo ?
LINK sceglierei il 60V 100A ? essendo il seplos v3 sezionerei il negativo.
Quando arrivano le batterie (loro dicono che sono bilanciate) io useró il carichino pro modellistico per controllare cella x cella anche la resistenza interna.Ammesso che siano bilanciate assemblo il bms poi accendo senza collegare l'inverter e lo configuro con i parametri. Credo io possa farlo con il display oppure con cavo 485. Questo indipendentemente dalla percentuale di carica, ci penserá poi l'iverter a portarle al 90%, tutto giusto ? (Madó, Claudio sei un santo !!!)

CITAZIONE (Claudio, 21/09/2024 13:36:20 )

Allora, installate le batterie 340AH ,dopo qualche peripezia tutto funziona installato anche il cavo can. Ora quale protocollo devo utilizzare? Interrogando l'inverter mi dice batterie al piombo. il protocollo di default che vedo dalla app zucchetti é build in sofar bms. Devo fare qualcosa? devo modificare qualche parametro? grazie

Nel BMS devi impostare protocollo Sofar, se il cavetto è corretto sull'inverter non devi fare nulla lo riconosce in automatico se non lo riconosce hai sbagliato qualcosa e non c'è altro modo.

Ok ho selezionato sofar protocol, Funziona ma l'inverter dice come tipo lead acid e no channel. I valori soc sull'inverter sono sballati ma questo ,essendo i primi cicli, penso sia normale

il cavetto è sbagliato.

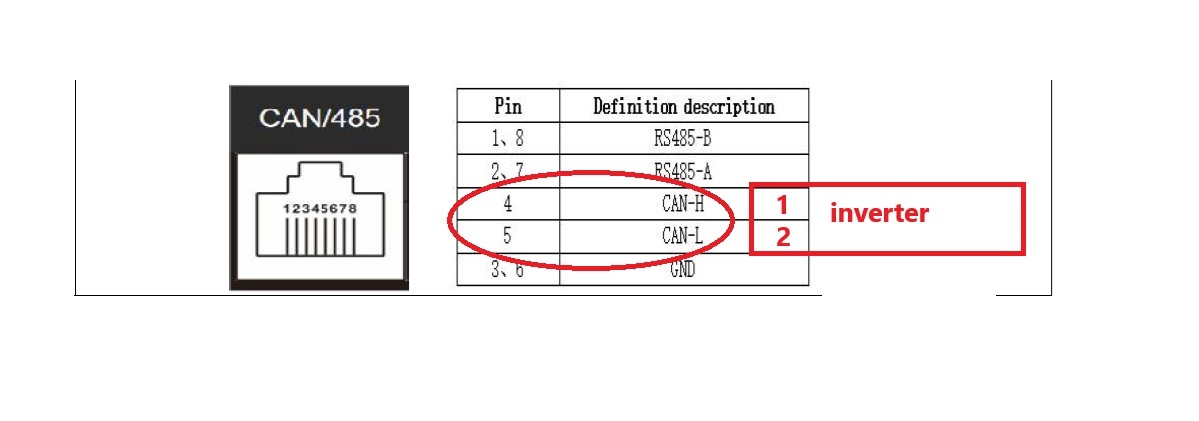

BMS 4 inverter 1
BMS 5 inverter 2

Connettore CAN vicino ai led.

Pensa che é giusto lo schemino sopra rispetto a quello riportato sulla documentazione ufficiale . Ora l'inverter vede delle weco parametri congrui al bms ed é comparso un parametro di temperatura media delle celle. GRANDE Claudio, un Maestro in questo campo !!

CITAZIONE (giancape, 14/11/2024 18:25:06 )

Pensa che é giusto lo schemino sopra rispetto a quello riportato sulla documentazione ufficiale . Ora l'inverter vede delle weco parametri congrui al bms ed é comparso un parametro di temperatura media delle celle. GRANDE Claudio, un Maestro in questo campo !!

Devo realizzare un piccolo impianto ibrido senza immissione in rete, con 6 panneli AIKO da 650 w e una batteria Zucchetti LV ZSX5000 S 5.1kWh.
Quale inverter ibrido posso abbinare alla batteria? lo Zucchetti costa una tombola.
C'è una soluzione più economica?

Ho già 3kw in rete ,senza accumulo, da oltre 15 anni, ma questo sarà completamente indipendente.

Grazie

Ciao, la batteria Zucchetti LV ZSX5000 comunica solo in CAN-BUS ti serve un inverter compatibile o non comunica e non funziona.

LINK

Grazie Claudio.
Purtroppo non sono molto esperto in questo campo.
Meccanica sì, un pò di elettronica ed informatica, ma è la prima volta e spero
l'ultima, che ho a che fare con gli inverter...
Ma ci saranno altri inverter che usano lo standard di interfaccia CAN-BUS, ma poi le Variabili? sono le stesse? comunque quale potrebbe essere un inverter economico compatibile?
Chiedo troppo?

Grazie

spesa disponibile?

Questo è compatibile 4000W.

LINK

Caudio,
questa è un'occasione valida ma devo valutare se va bene per quello che voglio fare io.

Comunque grazie!
