| Inviato il: 17/04/2025 18:55:44
|
CITAZIONE (Claudio, 17/04/2025 18:42:38 )
non ti so aiutare con questa configurazione, non so perché stai usando la porta console della Pylontech che non è fatta per comunicare con l'inverter, il tuo inverter va in CAN-BUS o con RS232 ma non porta console della Pylontech, vedi manuale mi spiace.
L'inverter ha una diagnostica per dire che sta comunicando?

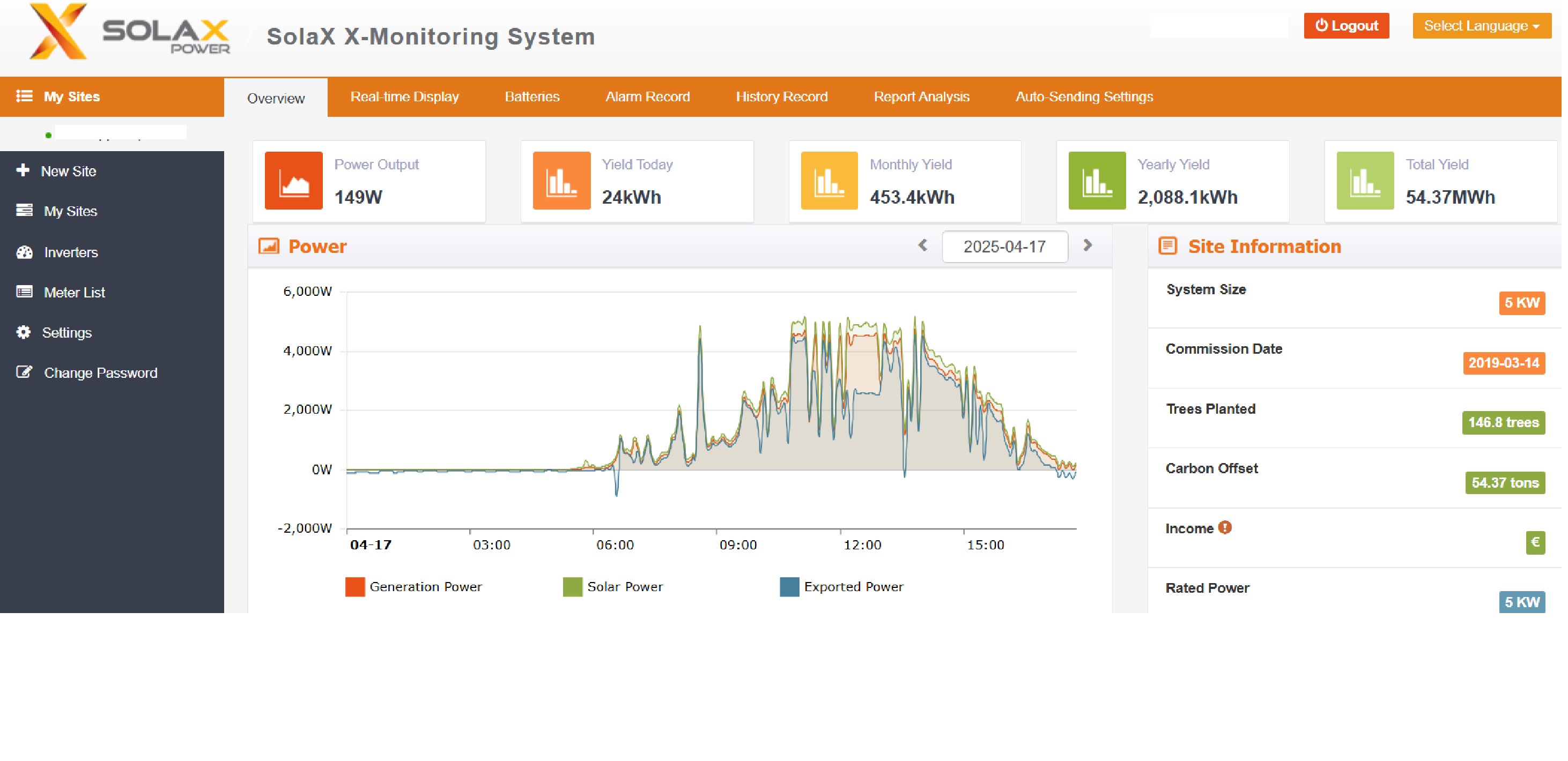

No, nessuna diagnostica. Ha soltanto un software di monitoraggio accessibile da remoto (vedi foto). Ho interpellato la ditta che all'epoca ha collegato il tutto ma non vogliono che modifico l'impianto perchè perderei la garanzia (a me non importa della garanzia...e non intendo spendere 5000 euro per un pacco batterie "monopolizzato" che dura 2/3 anni).
https://www.energialternativa.info/public/newforum/ForumEA/Z/monitoraggio_2.jpg |
|
| |
Claudio
| Inviato il: 17/04/2025 18:56:31
|
CITAZIONE (GiuseppeGPT78, 17/04/2025 18:44:25 )
Se non ho capito male; a questo punto potrei tranquillamente utilizzare qualsiasi BMS con porta di comunicazione "RS232" collegandola a quella dell'inverter "BMS" allo scopo di mantenere il monitoraggio.
se riesci a trovarlo si
Sono tutti RS485 o CAN-BUS anche le Pylontech RS485 o CAN-BUS.
---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.
|
| | |
Claudio
| Inviato il: 17/04/2025 19:00:03
|
CITAZIONE (GiuseppeGPT78, 17/04/2025 18:55:44 )
CITAZIONE (Claudio, 17/04/2025 18:42:38 ) non ti so aiutare con questa configurazione, non so perché stai usando la porta console della Pylontech che non è fatta per comunicare con l'inverter, il tuo inverter va in CAN-BUS o con RS232 ma non porta console della Pylontech, vedi manuale mi spiace.
L'inverter ha una diagnostica per dire che sta comunicando?
No, nessuna diagnostica. Ha soltanto un software di monitoraggio accessibile da remoto (vedi foto). Ho interpellato la ditta che all'epoca ha collegato il tutto ma non vogliono che modifico l'impianto perchè perderei la garanzia (a me non importa della garanzia...e non intendo spendere 5000 euro per un pacco batterie "monopolizzato" che dura 2/3 anni).
https://www.energialternativa.info/public/newforum/ForumEA/Z/monitoraggio_2.jpg
quello è il cloud dell'inverter non ha nulla a che fare con la batt.
---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.
|
| | |
GiuseppeGPT78
milliWatt
Gruppo:Utente
Messaggi:12
Stato:
| Inviato il: 17/04/2025 19:04:06
|
CITAZIONE (Claudio, 17/04/2025 19:00:03 )
CITAZIONE (GiuseppeGPT78, 17/04/2025 18:55:44 ) CITAZIONE (Claudio, 17/04/2025 18:42:38 ) non ti so aiutare con questa configurazione, non so perché stai usando la porta console della Pylontech che non è fatta per comunicare con l'inverter, il tuo inverter va in CAN-BUS o con RS232 ma non porta console della Pylontech, vedi manuale mi spiace.
L'inverter ha una diagnostica per dire che sta comunicando?
No, nessuna diagnostica. Ha soltanto un software di monitoraggio accessibile da remoto (vedi foto). Ho interpellato la ditta che all'epoca ha collegato il tutto ma non vogliono che modifico l'impianto perchè perderei la garanzia (a me non importa della garanzia...e non intendo spendere 5000 euro per un pacco batterie "monopolizzato" che dura 2/3 anni).
https://www.energialternativa.info/public/newforum/ForumEA/Z/monitoraggio_2.jpg
quello è il cloud dell'inverter non ha nulla a che fare con la batt.
A questo punto penso che la batteria è semplicemente collegata all'inverter con i poli + e -, e che quel cavo blu RS232 lo potrei tranquillamente scollegare. Proverò a scollegarlo e vediamo cosa accade.
Ancora grazie per le risposte professionali che mi avete dato. |
| | |
Claudio
| Inviato il: 17/04/2025 19:05:36
|
qui puoi vedere la compatibilità delle Pylontech, comunicazione con inverte SOLO in CAN-BUS o RS485 il tuo non sta comunicando se stacchi il cavetto vedrai che funziona uguale.
Esatto solo + e - non si parlano.
LINK
---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.
|
| | | | | | |
Claudio
| Inviato il: 17/04/2025 19:16:36
|
hai il manuale perche il tuo non lo trovo non è più in produzioe, trovo dei manuali Solax ma non sono uguali al tuo.
C'è la pagina dove dice che pin usa dei connettori RJ per il BMS.
---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.
|
| | | | | | |
Claudio
| Inviato il: 19/04/2025 00:25:39
|
Perfetto, devi fare un cavo con gli RJ45 da anbo i capi come da schema e connettere la porta BMS dell'inverter con la porta CAN delle batterie, tutti i dip switch rossi a OFF su tutte le batterie e finalmente le Pylontech comunicheranno con l'inverter, per usare il CAN-BUS non serve il GND bastano i due cavetti H e L.
Nel manuale ti fa vedere il collegamento con una batteria che ha la RS232 e la RS485 e non ha la CAN e collega la RS232 perché l'inverter non ha la RS485, ma le Pylontech come connessione all'inverter hanno solo la RS485 o la CAN, la RS232 non è per il BMS è solo console e c'è scritto.
Immagine Allegata: GiuseppeGPT78.jpg
Modificato da Claudio - 19/04/2025, 00:34:31
---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.
|
| | |
Claudio
| Inviato il: 19/04/2025 00:41:05
|

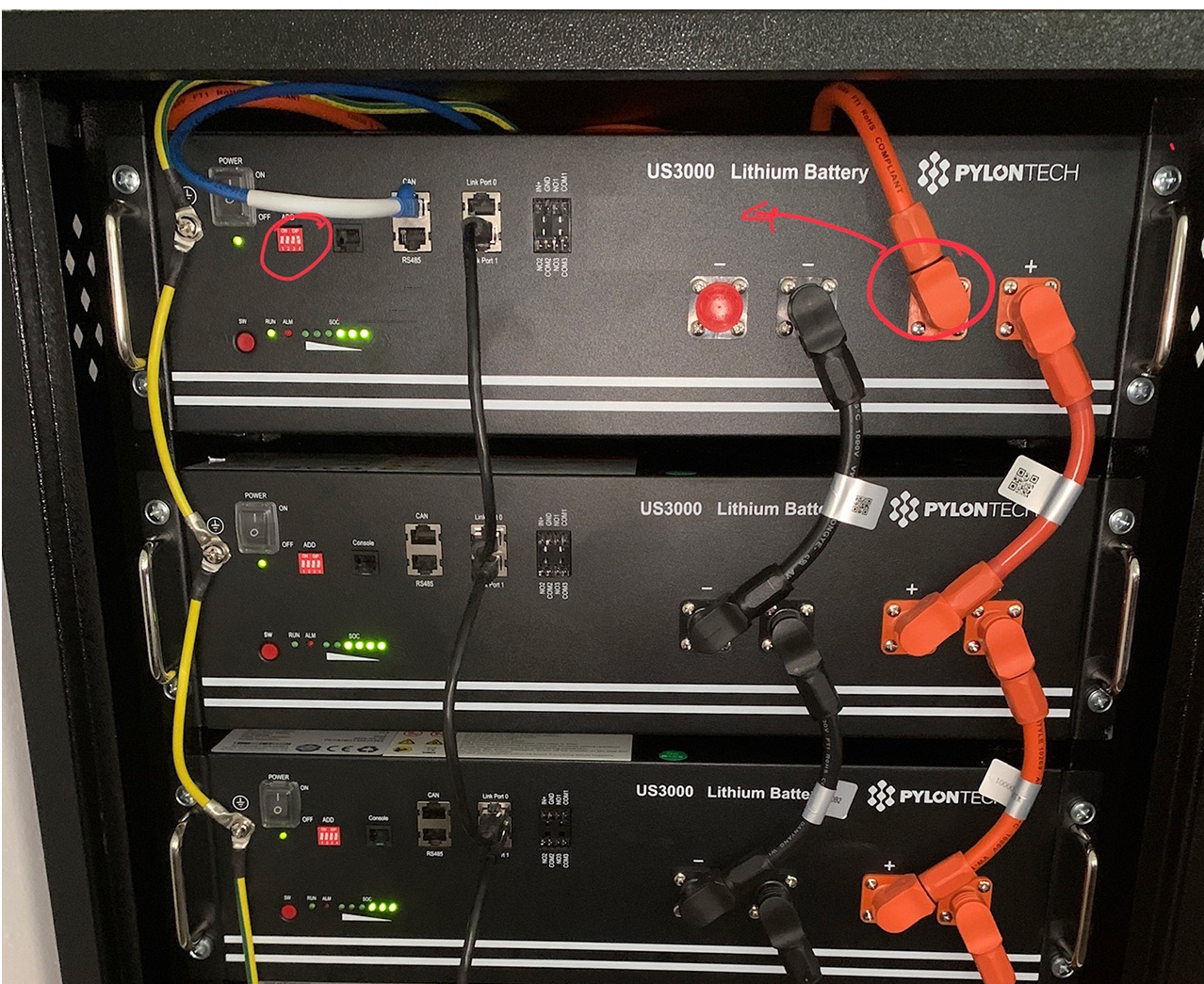

Tutti i dip switch rossi a OFF e i cavetti link come da foto.
Modificato da Claudio - 19/04/2025, 00:46:04
---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.
|
| | |
GiuseppeGPT78
milliWatt
Gruppo:Utente
Messaggi:12
Stato:
| Inviato il: 20/04/2025 19:00:34
|
CITAZIONE (Claudio, 19/04/2025 00:25:39 )
Perfetto, devi fare un cavo con gli RJ45 da anbo i capi come da schema e connettere la porta BMS dell'inverter con la porta CAN delle batterie, tutti i dip switch rossi a OFF su tutte le batterie e finalmente le Pylontech comunicheranno con l'inverter, per usare il CAN-BUS non serve il GND bastano i due cavetti H e L.
Nel manuale ti fa vedere il collegamento con una batteria che ha la RS232 e la RS485 e non ha la CAN e collega la RS232 perché l'inverter non ha la RS485, ma le Pylontech come connessione all'inverter hanno solo la RS485 o la CAN, la RS232 non è per il BMS è solo console e c'è scritto.
Graie mille per tutto. Buona Pasqua a te e al gruppo ;-) |
|
| | |
|
