Inviato il: 23/2/2010,23:22

éremi il pulsante rispondi a fine pagina e allega il l'immagine premendo premendo il pulsante ForumCommunity Hosting.
Ciao
PS:non mi è chiaro dove vuoi mettere l'elettrocalamite e il motivo.



---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).



cregia
milliWatt


Gruppo:Utente
Messaggi:22

Stato:



Inviato il: 24/2/2010,00:49

Vorrei allegare l'immagine per spiegare le mie intenzioni.
Non so perchè ma mi costringono a pubblicarla in un altro sito.
Non cè un altro modo?



cregia
milliWatt


Gruppo:Utente
Messaggi:22

Stato:



Inviato il: 24/2/2010,01:04

http://www.energialternativa.info/Public/NewForum/ForumEA/5/1/0/0/9/4/3/1266969191.jpg
Non capisco se si vede, vado a tentativi
vorrei inserirla direttamente nella discussione per capirci meglio.

Ci sono riuscito ad allegare l'immagine.
Se sostituiamo i due magneti centrali con due elettrocalamite alimentate con la polarità delle due tolte, si potrebbe modulare quelle linee di forza e magari direzionarle a piacimento, riuscendo con poca energia a sfruttare il magnetismo esistente per un motore elettrico.
Forse è sciocco ma ci si potrebbe ragionare, o no.

Immagine Allegata: ma01.JPG

http://www.energialternativa.info/Public/NewForum/ForumEA/0/1266969191.jpg




mac-giver

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1717

Stato:



Inviato il: 24/2/2010,18:58

questo te lo può dire solo bolle...

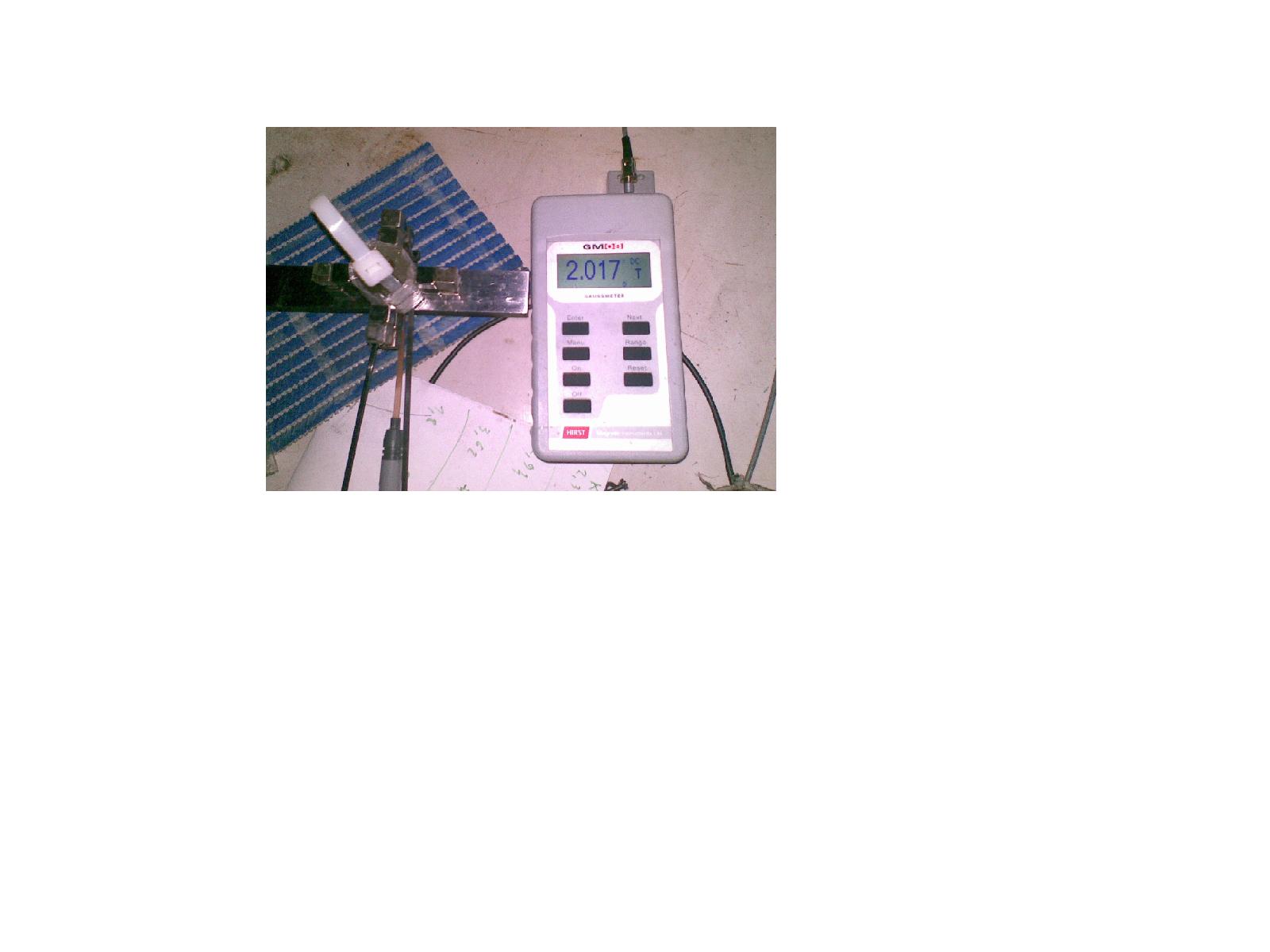

cmq posto le foto dell'harray che segna due tesla su una barretta di ferro.. come è possibile? se il ferro satura ad 1,7 T come può il gaus segnare 2 T pieni?

poi è successa una cosa strana.. un harray negativo mi si è un pò smagnetizzato.. come è possibile?

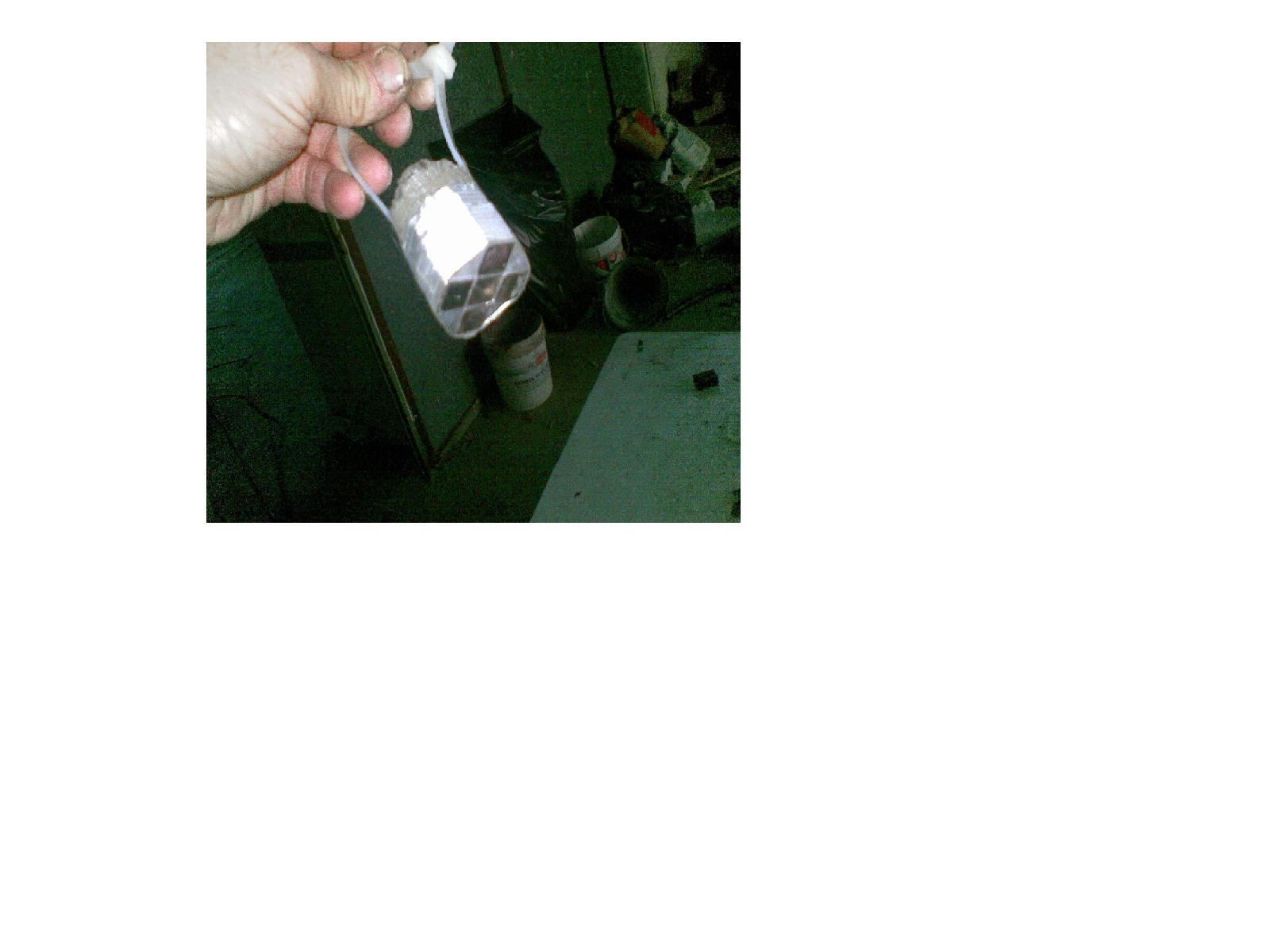

ora questo l'ho pompato di brutto.. come vedete ho aggiunto altri magneti a croce..


http://www.energialternativa.info/Public/NewForum/ForumEA/5/0/8/3/3/7/7/1267034189.jpg




http://www.energialternativa.info/Public/NewForum/ForumEA/5/0/8/3/3/7/7/1267034191.jpg




qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9943

Stato:



Inviato il: 24/2/2010,20:39

Il campo magnetico una volta saturato il ferro è libero e passa semplicemente dall'altra parte (più o meno).

Che campo fa la croce multipla ? ( io non ne sovvraporrei più di due, ma se il campo continua ad aumentare...)

Hai provato a mettere due croci di polarità opposta l'una di fronte all'altra.
I campi al centro si dovrebbero sommare di netto e si dovrebbero raggiungere i 3-4 T( naturalmente devi mettere un separatore con una fessura per poter inserire la sonda)

Saluti

oltre ad applicazioni energetiche, campi così intensi si possono usare per analisi chimiche di materiali biologici ad es esame del sangue estemporanei fruttando la risonanza mangnetica nucleare.(€)

Risaluti



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



mac-giver

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1717

Stato:



Inviato il: 24/2/2010,22:29

ma ti dico che se continuo a sovrapporre magneti il campo aumenta sempre.. guarda le foto ne ho messi altri sui lati della croce in serie.. poi altri sempre sui lati della croce superiore .. e alla fine abbiamo passato i due tesla, ma se ne metto altri sui lati di quelli che ho messo in serie aumenta sempre di più..

ho fatto un altro harray con polarità opposta ma è successa una cosa strana.. la sera alzava 43kg il gg dopo 30kg! ho notato che si era smagnetizzato un pò.. ora devo capirne il motivo..

l'harray della foto invece è rimasto integro.. mo gli ho messo la sonda fissa come in foto e vedo se domani è calato..

mettendo i due harray vicino di polarità opposta non ho passato i 2 tesla..

un harray era quello che si era smagnetizzato un pò.. ma sempre 1,7 tesla spara.. ma non si sommano i flussi se li accosti..

come mai? faccine/unsure.gif




NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 24/2/2010,23:44

CITAZIONE (cregia @ 24/2/2010, 01:04)
Se sostituiamo i due magneti centrali con due elettrocalamite alimentate con la polarità delle due tolte, si potrebbe modulare quelle linee di forza e magari direzionarle a piacimento, riuscendo con poca energia a sfruttare il magnetismo esistente per un motore elettrico.

Come vorresti fare questo motore?




---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 25/2/2010,00:14

Ammetto che sono molto interessato da questa discussione...bella veramente bella...ne è uscita fuori un qualcosa per me di inaspettato...ma ho l'impressione che avrà altre sorprese... faccine/smile.gif

CITAZIONE (qqcreafis @ 24/2/2010, 20:39)
Il campo magnetico una volta saturato il ferro è libero e passa semplicemente dall'altra parte (più o meno).

Secondo me le cose non stanno proprio così, mi spiego meglio...ipotizziamo di avere un metallo che abbia una saturazione di 2T. Creiamo un campo di 4T in aria (in qualche modo)...e successivamente prendiamo il metallo e lo mettiamo al posto dell'aria. Che valori di flusso saranno presenti nel metallo? Saranno in grado di superare i 2T? Se si, saranno superiori ai 4T? A mio avviso si!
Quello che combinano i nostri Mac/Kekko è praticamente questo...lo dico da molto che quei due sono pericolosi!!! faccine/biggrin.gif
Quando ho un po di tempo cerco di replicare la configurazione con femm.
Ciao
Bolle

CITAZIONE (mac-giver @ 24/2/2010, 22:29)
ho fatto un altro harray con polarità opposta ma è successa una cosa strana.. la sera alzava 43kg il gg dopo 30kg! ho notato che si era smagnetizzato un pò.. ora devo capirne il motivo..

Vorrei farti una domanda stupida...ma me la tengo per me! faccine/tongue.gif


CITAZIONE (mac-giver @ 24/2/2010, 22:29)
un harray era quello che si era smagnetizzato un pò.. ma sempre 1,7 tesla spara.. ma non si sommano i flussi se li accosti..
come mai? faccine/unsure.gif

Perdonami Ale, ma non penso di aver capito la tua domanda..l'ora è tarda ma spiegati meglio.
Ciao
Bolle



---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).



kekko.alchemi

Avatar
GigaWatt


Gruppo:Utente
Messaggi:5226

Stato:



Inviato il: 25/2/2010,00:18

Ahahahah però dei pericolosi bravi dai! faccine/tongue.gif

Quand'è che riesci a fare sta scappata da noi??



---------------
L'universo è dominato dagli estremi, l'infinitamente grande e l'infinitamente piccolo.
Ma l'equilibrio è ciò che plasma la materia di cui siamo fatti.
by kekko



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 25/2/2010,00:21

CITAZIONE (kekko.alchemi @ 25/2/2010, 00:18)
Ahahahah però dei pericolosi bravi dai! faccine/tongue.gif

Quand'è che riesci a fare sta scappata da noi??

L'essere pericolosi non esclude la bravura...anzi!
Se contuinua di questo passo sul lavoro...non passerò mai!!!
Spiegami meglio cosa ha combinato il tuo socio.
Ciao
Bolle




Modificato da NonSoloBolleDiAcqua - 25/2/2010, 11:55


---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).



cregia
milliWatt


Gruppo:Utente
Messaggi:22

Stato:



Inviato il: 25/2/2010,01:32

Mi scuso se stò traviando la vostra discussione immettendone una non proprio in tema.
La mia ipotesi è questa, se prendiamo un motore passo passo ed applichiamo quel sistema di calamite allo statore si potrebbe ottenere lo stesso risultato con metà potenza. stò ipotizzando.


Immagine Allegata: pp1.png

http://www.energialternativa.info/Public/NewForum/ForumEA/5/1/0/0/9/4/3/1267057789.png





qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9943

Stato:



Inviato il: 25/2/2010,13:56

Non si devbe misurare il campo sulla superficie ma per es a 2mm di distanza dal polo (basta mettere un distanziatore) mettere un altro a distanza di 2mm dal punto ( le due croci sono di segno opposto e distanti tra loro 4mm) il campo nel punto( a 2mm sia dall'uno che dall'altro) vale il doppio di quanto misurato precedentemente ( se le due croci sono perfettamente simmetriche)


I materiali magnetici si possono smagnetizzare, lì ha ceduto almeno un magnete

Saluti



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



mac-giver

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1717

Stato:



Inviato il: 25/2/2010,18:27

si certo ho fatto con lo spessore e la sonda in mezzo ai due harray.. ma viene un risultato simile a come se ci mettessi il ferro.. faccine/blink.gif

poi che un magnete si fosse smagnettizzato si è capito.. ma perchè è successo? faccine/unsure.gif



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9943

Stato:



Inviato il: 25/2/2010,19:07

secondo femm la sovrapposizione dipende in modo critico dal tipo di materiale magnetico. Si può cambiare materiale e vedere se le cose migliorano.


Quelli che ottengono 5T utilizzano chili e chili di materiale magnetico (e anche ferromagnetico), ci deve pur essere un motivo, sembrava troppo bello ottenere 4T così facilmente.

Saluti

Comunque affacciarli potrebbe uniformare molto il campo nella cavità

Si potrebbe sovrapporre due array di dimensione differente dal grosso al piccolo , proverò con femm ma solo in 2D

probabilmente i materiali sono molto stressati e sono al limite, un magnete un pò difettoso può non aver resistito
Ha ceduto comunque solo un array?
In quelli che non hanno ceduto il campo rimane costante o varia?



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



mac-giver

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1717

Stato:



Inviato il: 25/2/2010,22:33

allora l'harray che ha ceduto sta a 1,8T

quello che è rimasto integro arriva a 2T

quello integro non si è smagnetizzato

si vede che quello che ha ceduto avrà avuto un magnete difettato.. boh?

poi se metto a 1,2mm(lo spessore della sonda) i due harray con la sonda in mezzo, non si riesce a leggere più di 1,9T

quindi alla fine o metto una barra di ferro o l'altro harray non cambia nulla..
