Ciao a tutti , io e l'amico Mixtrb, abbaimo deciso di lanciare un nuovo progetto.

OBIETTIVO : ottenere una misurazione precisa della produzione elettrica di alcuni pannelli FV, inviare tali dati in wireless al sistema domotico casalingo

MATERIALI : impianto FV a 12V di test , amperometro, voltmetro, shunt , e amplificatore di shunt isolato

Ovviamente prima ci dobbiamo concentare su come ottenere in forma "leggibile" da un'interfaccia hardware/software i valori della produzione fotovoltaica.
Il caso reale è una impianto test di massimo 300 watt a 12 v, quindi con intesità di corrente pari a massimo 25A.

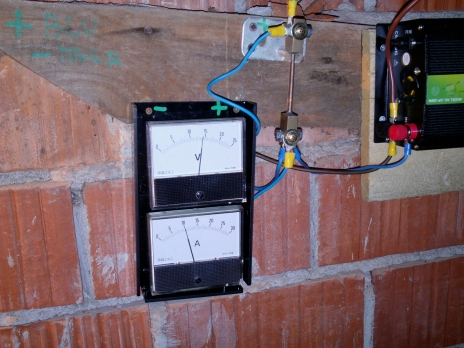

Nella foto un momento dove la produzione si attesta sui 150 watt

http://www.energialternativa.info/Public/NewForum/ForumEA/6/6/0/8/6/7/5/1314456717.jpg


Lo shunt che vedete produce una caduta di tensione calibrata di 60mV a fondo scala, nel nostro caso quando scorrono in esso 30A (0mV con 0A, 30mV con 15A, .....)
Per poter lavorare al meglio con il PPTEA, ad esempio, abbiamo invece bisogno di una tensione (in un ingresso analogico) che a fondo scala sia di 5V (massimo), quindi serve un amplificatore di segnale mVolt.
L'amplificazione sarà di 83,3. Infatti 5000mVolt/60mVolt = 83,3 (periodico)

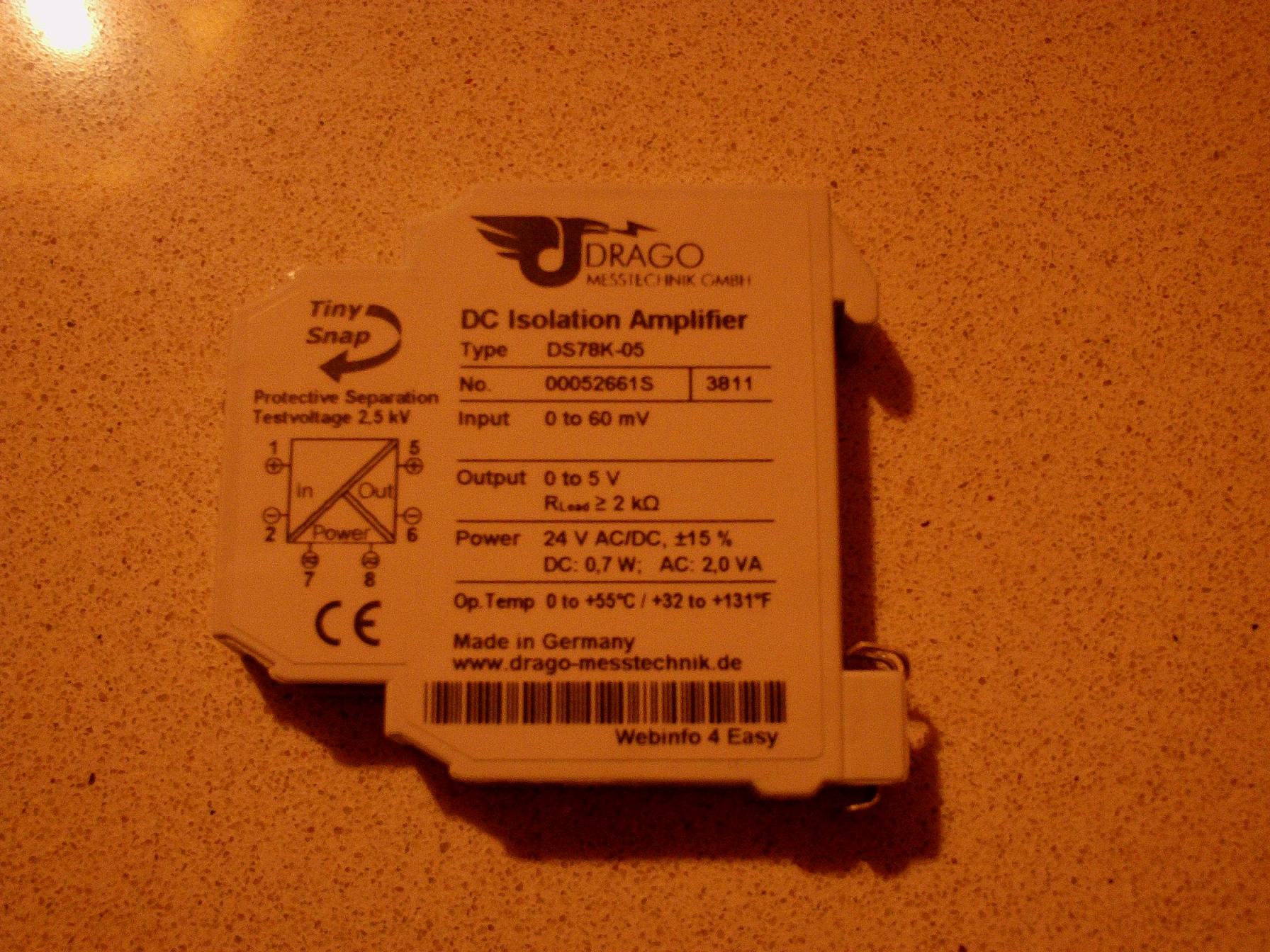

Per fare ciò vi presentiamo, con grande soddisfazione il "DRAGO DS 78 mV Shunt isolation amplifier DS 78"

L'amplificatore ci è stato fornito in prova dalla ditta tedesca DRAGO MESSTECHNICK GMBH e vorrei ringraziare Herr. Stefan Wruck per la disponibilità.
il DS78 è di piccole dimensioni , pesa solo 50grammi! e può essere montato su una guida DIN RAIL 35mm:

INPUT : 0---60mV
OUTPUT : 0---5V
POWER : 24V AC/DC

Per ora pubblico alcune foto , a presto per il proseguimento dei test ! faccine/wink.gif

http://www.energialternativa.info/Public/NewForum/ForumEA/6/6/0/8/6/7/5/1316805484.jpg

http://www.energialternativa.info/Public/NewForum/ForumEA/6/6/0/8/6/7/5/1316805640.jpg




Modificato da drmacchi11 - 23/9/2011, 22:37


kekko.alchemi

Avatar
GigaWatt


Gruppo:Utente
Messaggi:5226

Stato:



Inviato il: 23/9/2011,20:31

Bene!!! Se è isolato è perfetto, non dovreste avere nessun tipo di problemi!

Per curiosità, visto che me lo sono dovuto costruire, quanto costa uno di quegli amplificaotri isolati?

Saluti kekko



---------------
L'universo è dominato dagli estremi, l'infinitamente grande e l'infinitamente piccolo.
Ma l'equilibrio è ciò che plasma la materia di cui siamo fatti.
by kekko



drmacchi11
GigaWatt


Gruppo:Utente
Messaggi:963

Stato:



Inviato il: 23/9/2011,20:37

Dunque il prezzo ufficiale è 140 euro, ma si può spuntare un prezzo "forum" speciale .....



kekko.alchemi

Avatar
GigaWatt


Gruppo:Utente
Messaggi:5226

Stato:



Inviato il: 23/9/2011,20:57

mmm tipo? faccine/smile.gif



---------------
L'universo è dominato dagli estremi, l'infinitamente grande e l'infinitamente piccolo.
Ma l'equilibrio è ciò che plasma la materia di cui siamo fatti.
by kekko



drmacchi11
GigaWatt


Gruppo:Utente
Messaggi:963

Stato:



Inviato il: 23/9/2011,21:08

Beh per ora è prematuro parlare di prezzi, vediamo come va a finire il progetto, ma diciamo che La DRAGO ci farà un grosso-grosso sconto (>50%).



kekko.alchemi

Avatar
GigaWatt


Gruppo:Utente
Messaggi:5226

Stato:



Inviato il: 23/9/2011,21:16

Allora è un prezzo molto interessante, perchè anche se con il fai da te magari con 20-30 euro lo costruisci, 60-70 euro potrebbero essere una buona alternativa, specie se non si ha molto tempo a disposizione! E soprattutto non ci si vuole imbattere in "complicate" tarature.



---------------
L'universo è dominato dagli estremi, l'infinitamente grande e l'infinitamente piccolo.
Ma l'equilibrio è ciò che plasma la materia di cui siamo fatti.
by kekko



mixtrb

Avatar
GigaWatt


Gruppo:Utente
Messaggi:835

Stato:



Inviato il: 23/9/2011,21:21

lo sconto >50% sul listino è normalissimo per gli installatori di impianti elettrici
settimana prossima ti procuro l'alimentatore 24V, quando torno al lavoro; ho già trovato un pezzo di recupero adattissimo
comincia a piazzare una ciabatta di distribuzione del 220V, se già non c'è, non mi ricordo, che ci servirà presto (min. 4 prese); lì vicino all'inverter




Modificato da mixtrb - 23/9/2011, 22:57


drmacchi11
GigaWatt


Gruppo:Utente
Messaggi:963

Stato:



Inviato il: 23/9/2011,21:52

Svista corretta , sorry.

Kekko, anche meglio di 60....... vediamo come va e poi si organizza un gruppo di acquisto eventuale.
