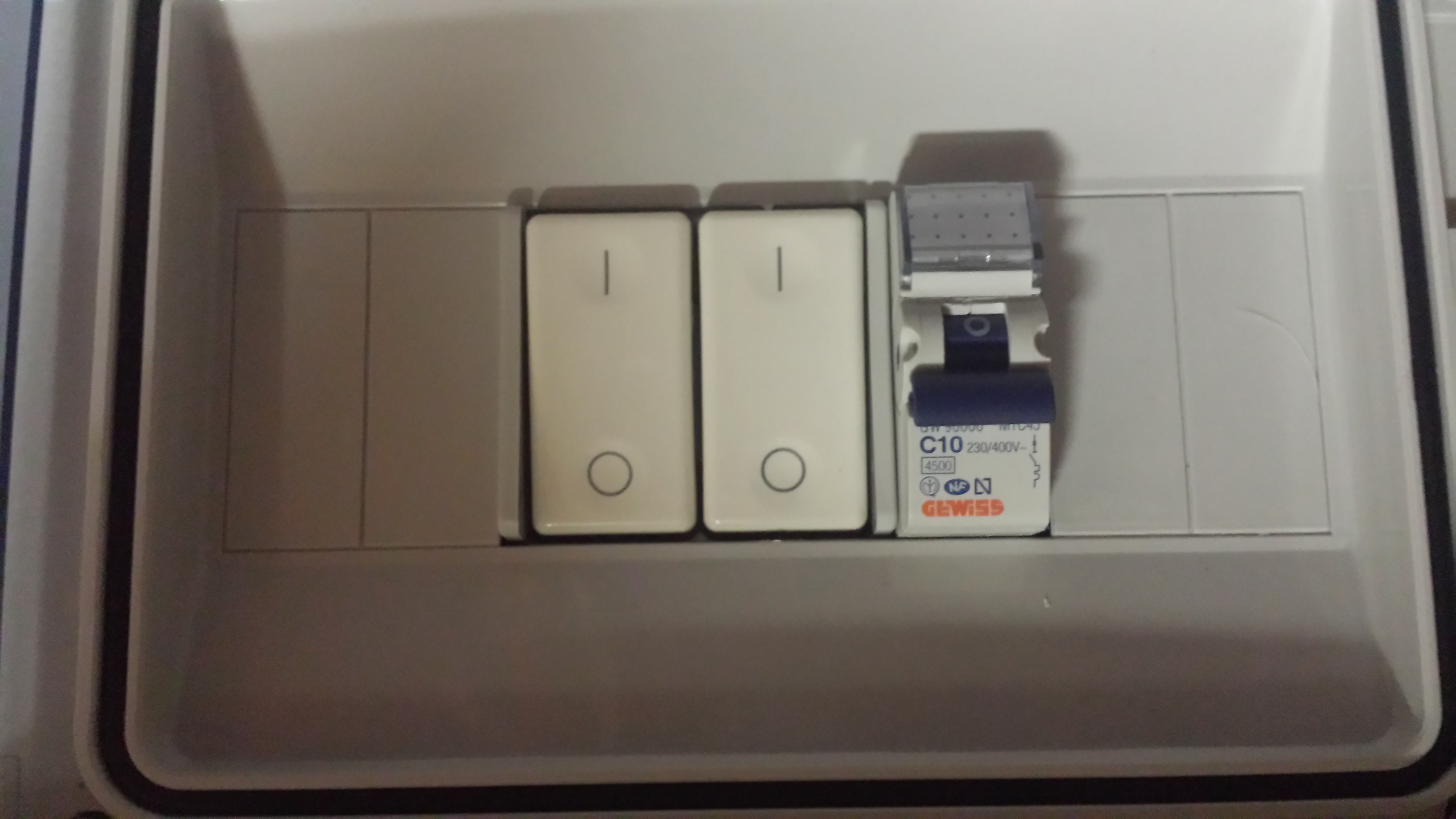

Oggi arriva Pannello, Regolatore e Fusibili intanto quasi completato quadretto :)

Immagine Allegata: 20150605_075427.jpg


Arrivato !

Immagine Allegata: IMG-20150605-WA0002.jpg

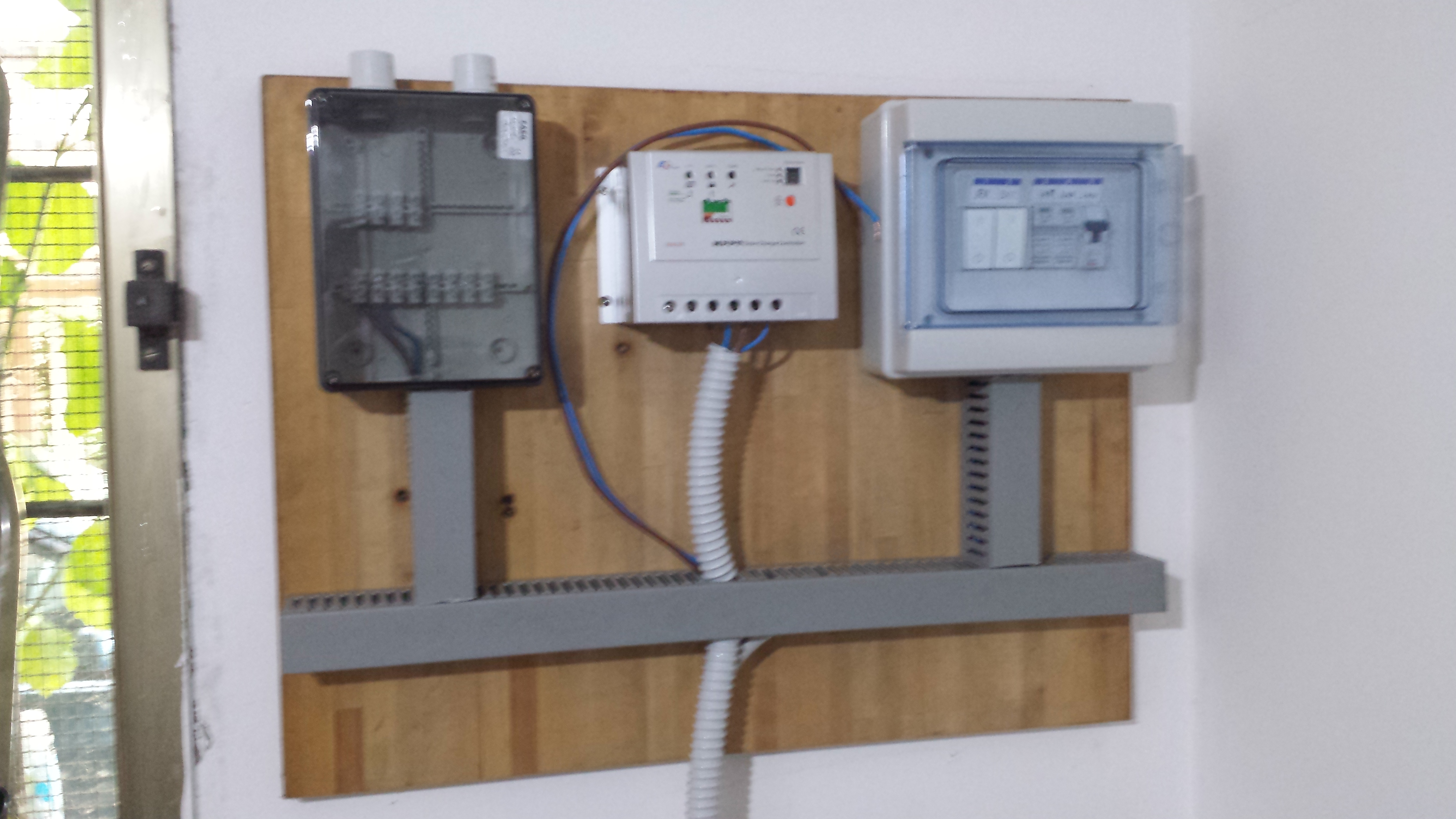

Montato quadretti.

Immagine Allegata: 20150606_181837.jpg


@emblema
Tutti i nuovi inverter Genius, Opti Solar, Mppsolar, hanno la possibilità di utilizzare l'energia prodotta dai pannelli per alimentare i carichi ed il surplus per ricaricare le batterie per l'accumulo da utilizzare durante le ore notturne.

@Frank68
Non vorrei aver visto male, ma ho l'impressione che il collegamento con il regolatore non è corretto, salvo che non sia ancora collegato il cavo del negativo.
Ti ho spiegato che per 1 pannello non era necessario creare un impianto con interruttori e fusibili.
Cmq se è l'inizio di un impianto ad isola stai procedendo bene.
Ciao Franco

Bene bello il tutto!
@il_salentino: interruttori per staccare pannelli e batterie è buono metterli sempre. Per fare manutenzioni e operazioni varie sono molto importanti!

Sicuramente sono all'inizio quindi è normale commettere errori nonostante i suggerimenti di voi tutti :O)

Montato tutto .. almeno spero ...

Primi questiti:
Ho montato batteria e luci .. led verde batteria 12,77v e luci accese di giorno.

Il pannello collegato non carica. Suppongo la batteria era carica quindi .. attendo domani che si scarichi la batteria per visualizzare l'attività del pannello.

Come si setta il Regolatore ?

1) Mode & Timer 1 l'ho messo a 8 ... penso accenda le luci nel giardino per otto ore dopo il tramonto.

2) Timer 2 a cosa serve ?

3) Battery l'ho lasciato a 1 avendo la batteria per camion da 160 aH quindi piombo

Grazie
Francesco

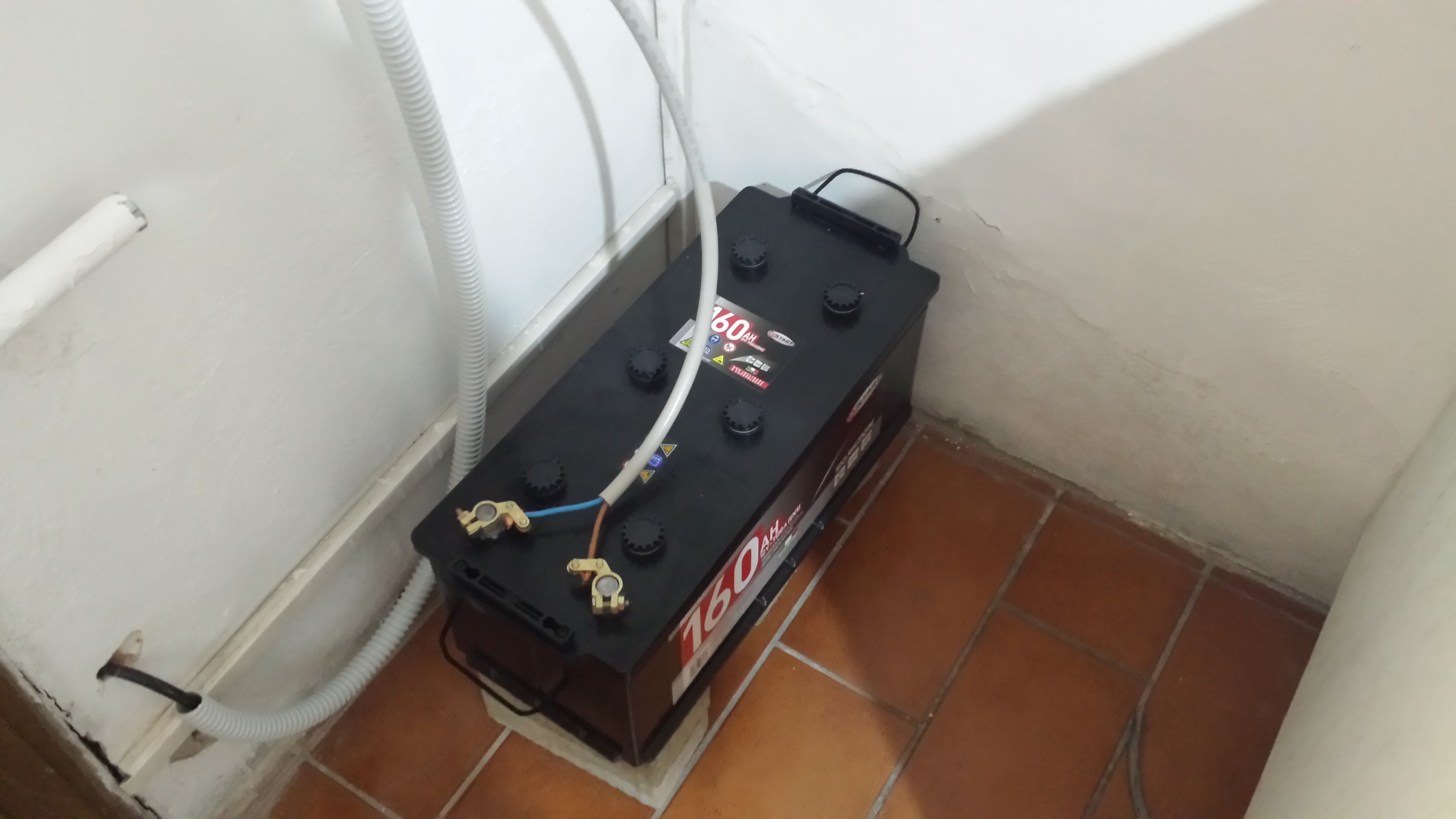

Scusate ma questa è una Sealed lead acid battery o Flooded Battery ?
Sulla mia c'è scritto senza manutenzione ma ha ... i tappi di ispezione !!!

Immagine Allegata: 20150607_143404.jpg


Ciao,
dovrebbe essere una Flooded Battery (normale batteria pb-acido), le Sealed lead acid battery sono quelle completamente sigillate.

Si la scritta "senza manutenzione" la mettono perchè dovrebbe durare molto senza manutenzione o per fari si che nessuno la controlli, c'è scritto anche sulla mia ma ha i tappi per il rabbocco.

Se ho sbagliato qualcosa chiedo scusa.

Oserei dire acido libero: Flooded Battery

P.s. I cavi mi sembrano un po' sottili

CITAZIONE (eliafino, 08/06/2015 15:29:15 )

Oserei dire acido libero: Flooded Battery

P.s. I cavi mi sembrano un po' sottili

CITAZIONE (Fra10, 08/06/2015 16:09:04 )

CITAZIONE (Frank68, 08/06/2015 16:10:24 )

CITAZIONE (eliafino, 08/06/2015 16:47:49 )

CITAZIONE (Frank68, 08/06/2015 16:10:24 )

I cavi sono da 6mm2.

Quanto è lungo il cavo?
Con cavi da 6mmq non andare oltre i 500W... occhio anche alla caduta di tensione...

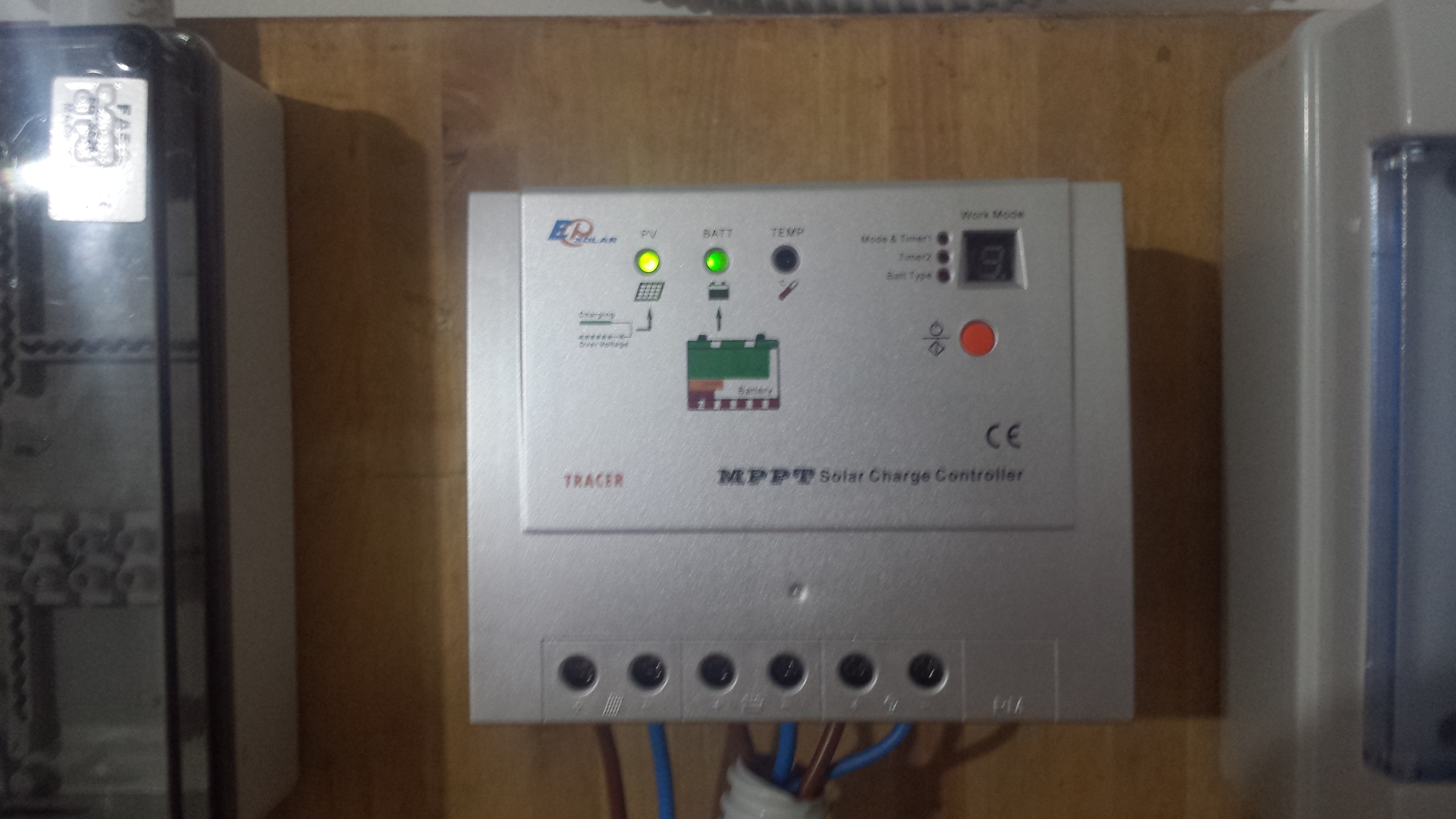

Impianto correttamente collegato in data 8/6/2015 alle ore 19. Batteria 12.66 dopo un'ora 12.85

Immagine Allegata: 20150608_190531.jpg
