Un saluto a tutti, premetto che vivo in condominio quindi la la quantità' di pannelli insatallabili è limitata .
Avvio questa discussione al fine di ottenere eventuali consigli o migliorie e per farvi vedere la mia realizzazione .
L'impianto è cosi composto:

6 pannelli da 240w 24v 60 celle
1 inverter kema power 3000w 48w
1 regolatore di corrente morningstar ts-60 pwm
4 batterie kema 12 v 200A AGM

Essendo la capacita' limitata per un'abitazione ho pensato di alimentare solo la linea prese e con un deviatore commuto enel , fotovoltaico in base alla carica delle batterie ed al sole.

Lavoro ordinato e pulito, complimenti! I pannelli dove li hai installati, sul tetto condominiale?
Il tuo impianto potrebbe essere un bello spunto per gli utenti che sono nella tua stessa situazione

Scuasate non so come mettere le foto tutte insieme .
Gradisco consigli, domande e qualsiasi altra cosa per migliorare il mio impiantino grazie in anticipo.

Nel mio condominio l'ultimo piano abbiamo delle mansarde il cui tetto può essere usato per installare i pannelli non eccedendo in prospettiva la dimensione della proprieta.

Con tutte le foto complimenti ancora! Mi piace molto come hai sistemato i pannelli!

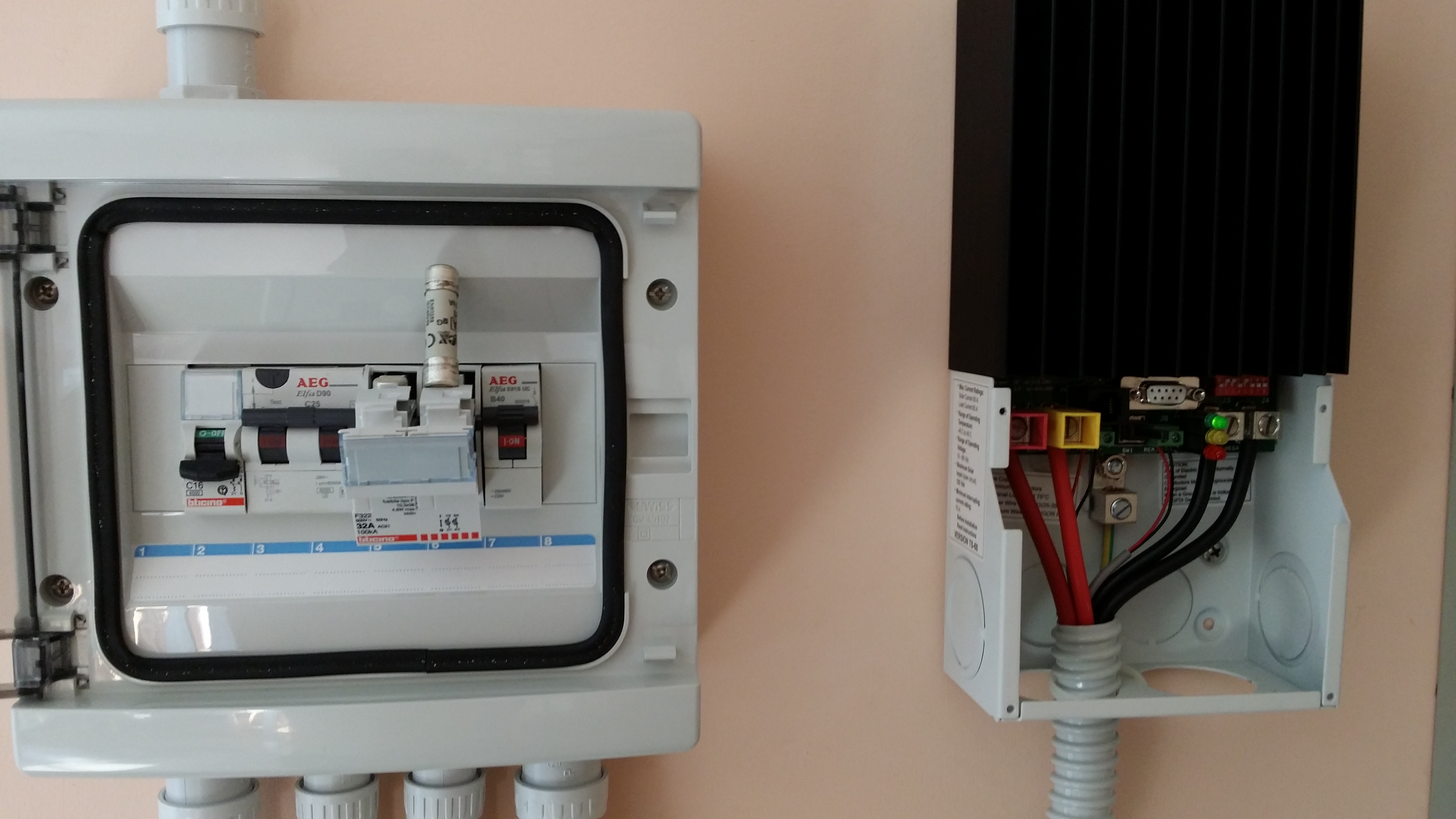

L'interruttore che hai messo sul polo positivo (è il positivo giusto?) di che tipo è?
Se è un normale mamgnetotermico per AC c'è una buona probabilità che ti crei delle perdite di potenza

Complimenti Camino, impianto molto ordinato e fatto a regola d'arte.


Luca

Grazie a tutti ,si è sul polo positivo e l'interruttore è un normale magneto termico

Mi ero accorto di questa utilizzando anche io un MG normale per la DC. Però ho notato che introduce una perdita di tensione, e quindi di potenza. Forse la perdita diventa più grande quanto cresce la corrente che vi passa.
Cmq la prova che puoi fare è semplice: prendi un voltmetro e misura la tensione prima e dopo il MG, e vedi se c'è differenza di tensione

Lo faro' Grazie Luca ,una alternativa al magneto termico?

Ci sono quelli specifici per DC, o meglio ancora esistono gli staccabatteria. Mi sto informando ultimamente sui prezzi e tipologie perché vorrei mettere uno di questi

Bene chiederò' info su questi prodotti che mi hai indicato

pulito e ordinato
ottima realizzazione, complimenti

Bellissimo impianto !

Ho qualche domanda:

- Visto che hai pochi m2 sul tetto per installare i pannelli perché non li hai installati in verticale ? Sicuramente gli avresti dovuti distanziare un po' di più, tuttavia, forse, saresti riuscito ad installarne qualcuno in più o sbaglio ? O ci sono problemi di altezza ?

- Il regolatore di carica non va collegato direttamente con le batterie ? Cioè non va tra pannelli e batterie ? Guardando i tubi non si capisce come è collegato...

- I tubi che hai usato lasciano presupporre che non hai usato cavi di sezione generose: potresti specificare le sezioni per i vari collegamenti ?

- Quanto pesa una batteria ?

- Sull'invertr c'è scritto: "Power Inverter with Charger", perché hai usato un regolatore di carica esterno ?

Perdona le tante domande ma se vuoi suggerimenti/critiche costruttive le foto non bastano !

Elix

Grazie BellaEli ti rispondo subito alle domande .

- Ho pensato anche io ad installarli verticalmente ma andavo incontro a 2 problemi.
1)Per non creare ombra mi sarei distanziato troppo invadendo la proprietà' del mio vicino.
2)A titolo precauzionale andavo incontro ad un effetto vela notevole per quanto siano stati fissati bene per terra meglio essere cauti.

- Si scusate non ho messo lo schema elettrico del mio impianto appena lo stilo lo posto ,comunque si i pannelli arrivano al regolatore e dal regolatore direttamente alle batterie.

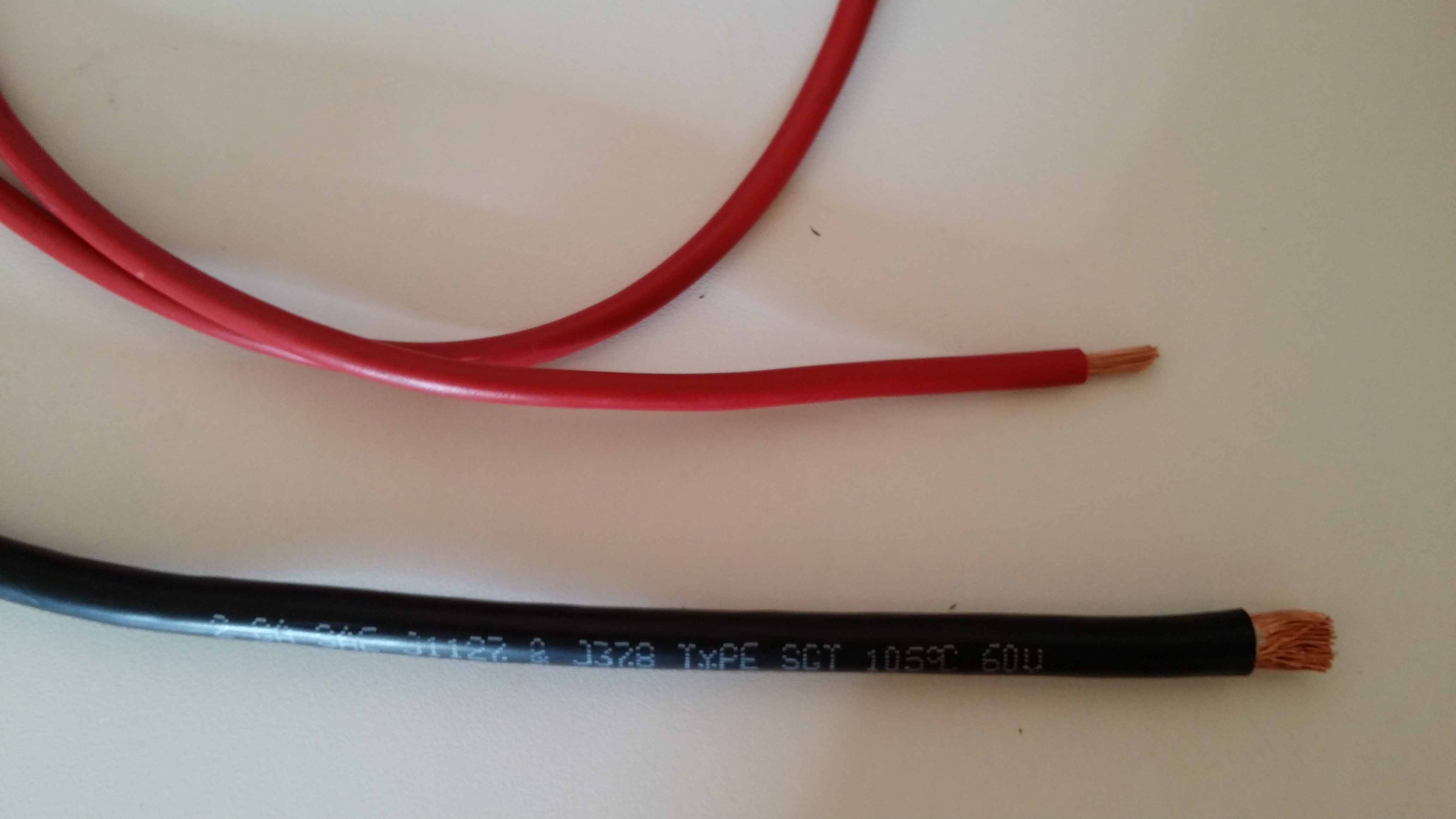

- Ho misurato l'anima in rame dei cavi con un calibro ,i cavi che vanno dai pannelli al regolatore e dal regolatore alle batterie sono da 4mm di diametro per una lunghezza totale di 5 metri , mentre quelli che vanno dalle batterie all'inverter sono da 9mm di diametro per una lunghezza di 1 metro scarso.

CITAZIONE

Ti ringrazio per le delucidazioni Bella Eli in effetti quei 240 Kg su un metro quadro mi fanno un po paura vedro' di trovare qualche soluzione ,non ho molto spazio ,la mia consolazione e che si trova all'angolo.

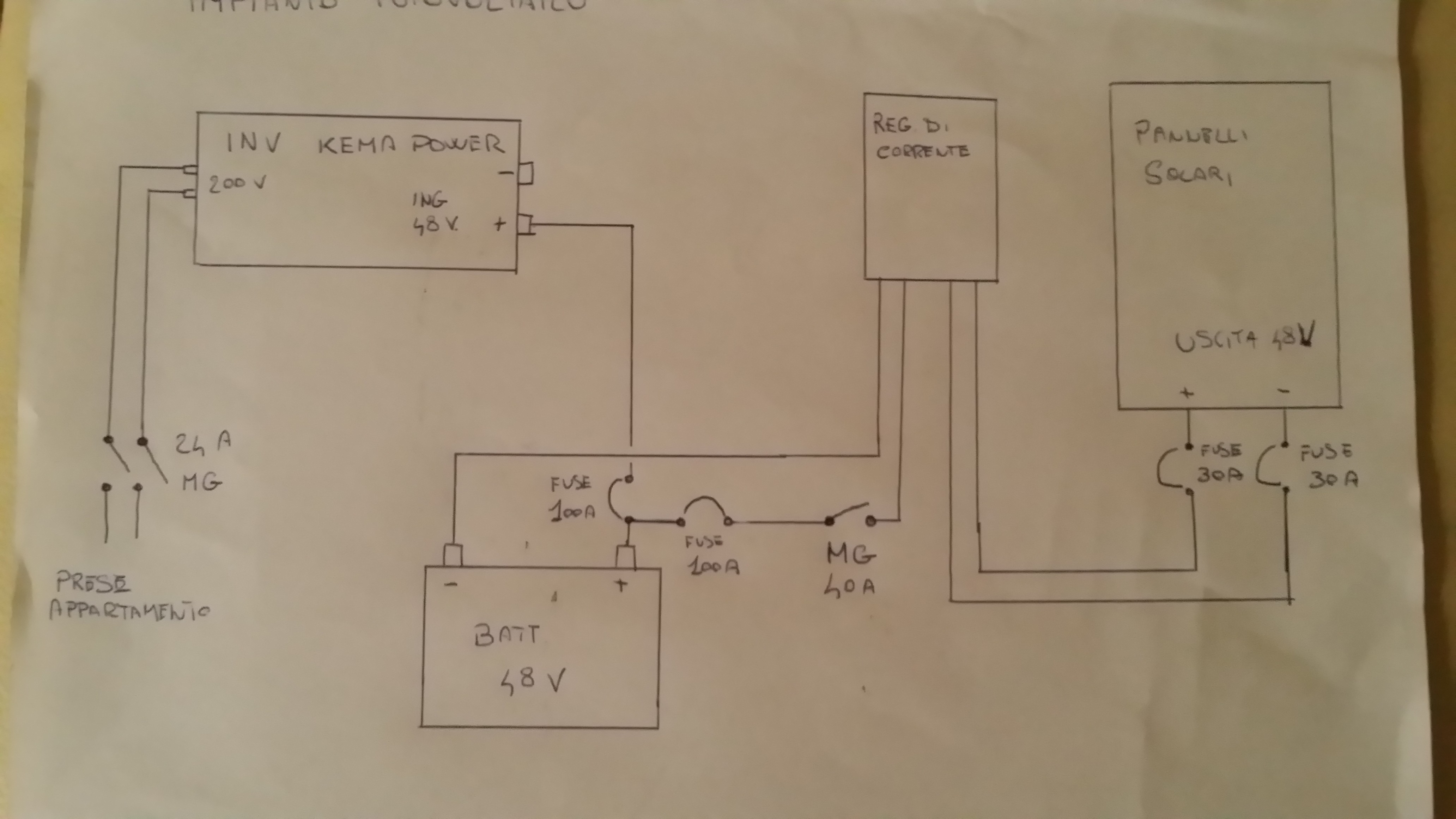

allego lo schema elettrico dell'impianto scusate l'ho fatto a mano.
